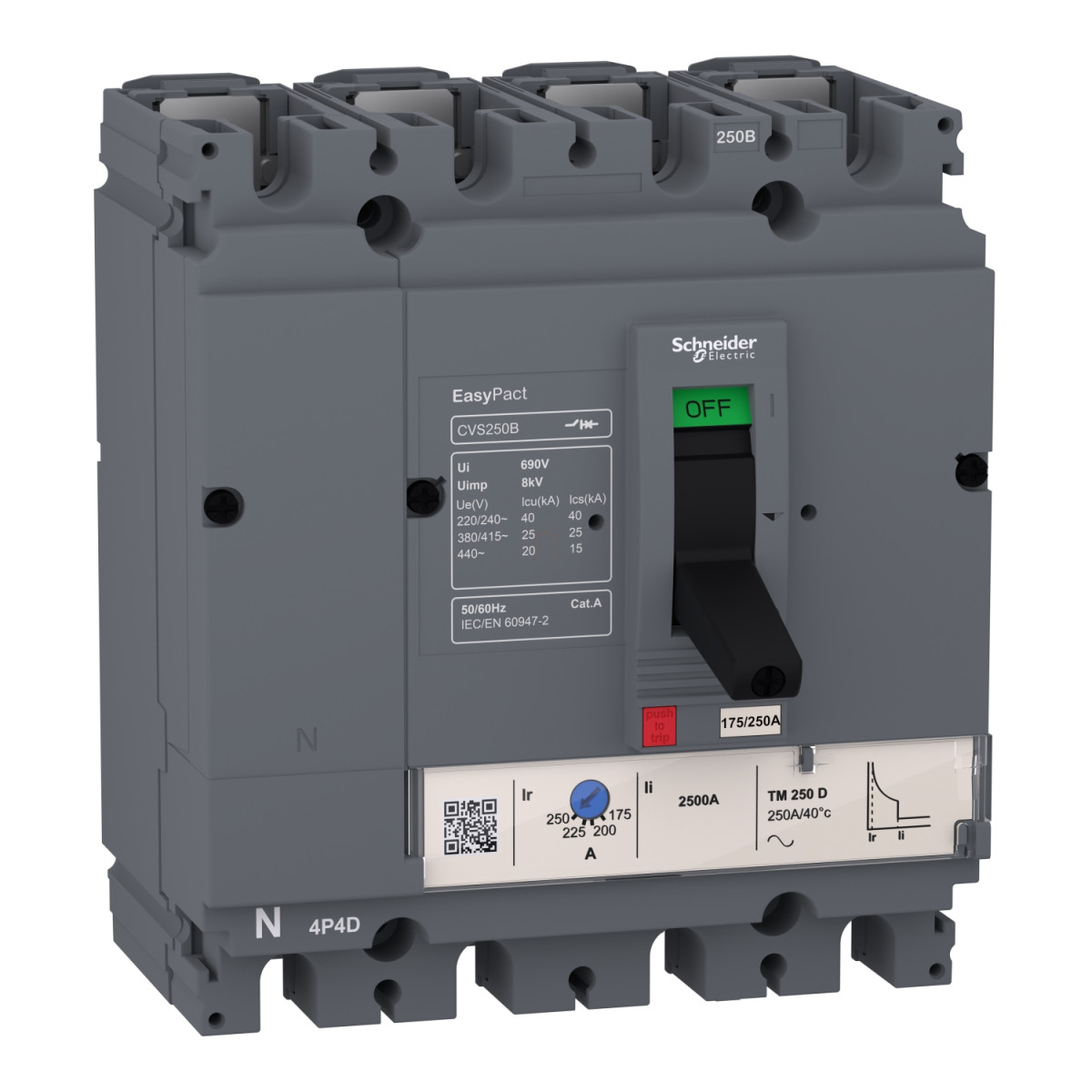

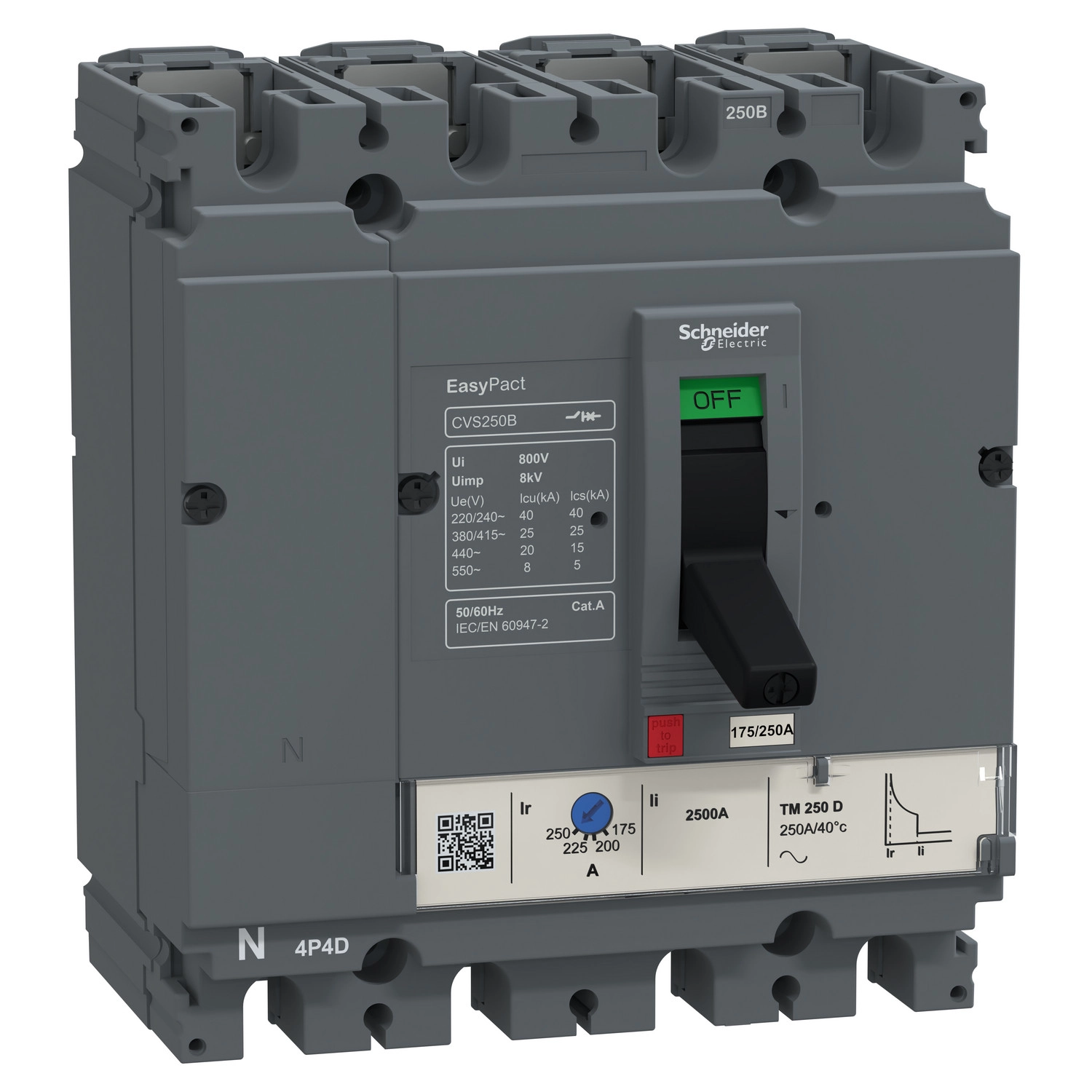

Az EasyPact CVS250B (LV525313) egy 4 pólusú, 3D védelemmel ellátott, kompakt megszakító a Schneider Electric EasyPact CVS100...250 termékcsaládjából. Ez a típusú megszakító kifejezetten elosztóhálózati alkalmazásokra tervezett, 250 amper névleges áramerősséggel, amely 40 °C környezeti hőmérsékleten garantált.
A megszakító kiemelkedő rövidzárlati megszakítóképessége (Icu) különböző hálózati feszültségeken is megbízható védelmet nyújt: 220/240 V AC-nál 40 kA, 380/415 V AC-nál 25 kA, valamint 440 V AC-nál 20 kA értékekkel rendelkezik, az IEC 60947-2 szabványnak megfelelően. A megszakító üzemi megszakítóképessége (Ics) szintén lenyűgöző: 220/240 V AC-nál 40 kA, 380/415 V AC-nál 25 kA, és 440 V AC-nál 15 kA, ami bizonyítja a termék megbízhatóságát kritikus hálózati körülmények között is. A készülék B megszakítóképességi kóddal rendelkezik, amely az ipari alkalmazások követelményeinek is megfelel.
A CVS250B megszakító TM-D termikus-mágneses kioldóegységgel szerelt, amely kettős védelmet biztosít: hőkioldással véd túlterhelés ellen, míg a mágneses kioldás a rövidzárlati áramok ellen nyújt azonnali védelmet. A termikus védelem beállítási tartománya 175-250 A között állítható, így különböző terhelési igényekhez optimalizálható. A mágneses kioldás fixen 2500 A értékre van beállítva, ami gyors reagálást biztosít rövidzárlati események esetén. A reflexes kioldási idő kevesebb mint 10 ms, ami kiemelkedő védelmet jelent a csatlakoztatott berendezések számára.
Mechanikailag a megszakító 20 000 kapcsolási ciklusra tervezett, míg elektromosan 10 000 ciklust garantál 415 V névleges feszültségen, az IEC 60947-2 szabvány szerint. Ez a tartósság biztosítja a hosszú távú, megbízható működést ipari környezetben is. A kapcsolást hagyományos karos működtetéssel lehet végrehajtani. A termék szerkezeti kialakítása kompakt: a szélessége 140 mm, mélysége 86 mm, magassága 161 mm, a telepítési mélység pedig mindössze 95,5 mm, ami rugalmas beépíthetőséget tesz lehetővé. A megszakító fix rögzítésű, hátlapra szerelhető, és elöl található csatlakozásokkal rendelkezik mind a felső, mind az alsó oldalon. A termék nettó tömege 2,2 kg, ami könnyű kezelhetőséget biztosít a telepítés során.
A megszakító IP40-es védettségi fokozattal rendelkezik, és széles üzemi hőmérséklet-tartományban (-25...70 °C) használható, ami lehetővé teszi a változatos környezeti feltételek melletti alkalmazást. A termék megfelel az EN 60947-2 és IEC 60947-2 szabványoknak, valamint GOST és IEC tanúsítványokkal rendelkezik, ami biztosítja a nemzetközi előírásoknak való megfelelést. A CVS250B megszakító Class II elektromos érintésvédelmi osztályba tartozik és 3-as szennyezettségi fokozatú környezetben is használható az IEC 60664-1 szabvány szerint, ami tovább növeli a termék sokoldalúságát.
Schneider Electric EasyPact CVS műszaki adatok
Fő jellemzők
Termékcsalád: EasyPact
Terméksorozat: EasyPact CVS100...250
Terméknév: EasyPact CVS
Eszköz rövid neve: CVS250B
Termék típusa: Megszakító
Eszköz alkalmazása: Elosztás
Pólusok leírása: 4P
Védett pólusok leírása: 3D
Föld hibaáram védelem (Vigi kiegészítő): Nélkül
Névleges áram [In]: 250 A 40 °C-on
Hálózat típusa: AC
Felhasználási kategória: A kategória
Megszakítóképesség
Megszakítóképesség [Icu]: 40 kA Icu 220/240 V AC 50/60 Hz-en az IEC 60947-2 szerint
25 kA Icu 380/415 V AC 50/60 Hz-en az IEC 60947-2 szerint
20 kA Icu 440 V AC 50/60 Hz-en az IEC 60947-2 szerint
Kioldóegység neve: TM-D
Kioldóegység technológiája: Termikus-mágneses
Kioldóegység névleges értéke: 250 A 40 °C-on
Védelmi típus: Túlterhelés védelem (termikus)
Rövidzárlat védelem (mágneses)
Kiegészítő adatok
Névleges lökőfeszültség-állóság [Uimp]: 8 kV az EN/IEC 60947-2 szerint
Hálózati frekvencia: 50/60 Hz
Megszakítóképesség kód: B
Névleges üzemi megszakítóképesség [Ics]: 15 kA 440 V AC 50/60 Hz-en az IEC 60947-2 szerint
25 kA 380/415 V AC 50/60 Hz-en az IEC 60947-2 szerint
40 kA 220/240 V AC 50/60 Hz-en az IEC 60947-2 szerint
Semleges vezető pozíciója: Balra
Mechanikai élettartam: 20000 ciklus
Elektromos élettartam: 10000 ciklus 415 V In az IEC 60947-2 szerint
Működtetés típusa: Karos
Termikus védelem beállítási tartomány: 175...250 A
Semleges védelem beállítás: Nincs védelem (3D)
Hosszú késleltetésű kioldás beállítás típusa Ir: Állítható
Hosszú késleltetésű kioldás beállítási tartomány: 0,7...1 x In
Hosszú késleltetésű kioldás késleltetés típusa: Fix
Pillanatnyi kioldás beállítás típusa Ii: Fix
Pillanatnyi kioldás beállítási tartomány: 2500 A
Fizikai jellemzők
Kontaktus pozíció jelző: Igen
Rögzítési alap: Hátlap
Rögzítési mód: Fix
Felső csatlakozás: Elöl
Alsó csatlakozás: Elöl
Csatlakozások - terminálok: Csavaros csatlakozás
Csatlakozási távolság: 35 mm
Kompatibilitási kód: CVS250
Szélesség: 140 mm
Mélység: 86 mm
Magasság: 161 mm
Környezeti jellemzők
Szabványok: EN 60947-2
IEC 60947-2
Termék tanúsítványok: GOST
IEC
Elektromos érintésvédelmi osztály: II-es osztály
Szennyezettségi fok: 3 az IEC 60664-1 szerint
IP védettségi fokozat: IP40
Környezeti levegő hőmérséklete működés közben: -25...70 °C
Környezeti levegő hőmérséklete tároláskor: -50...85 °C
