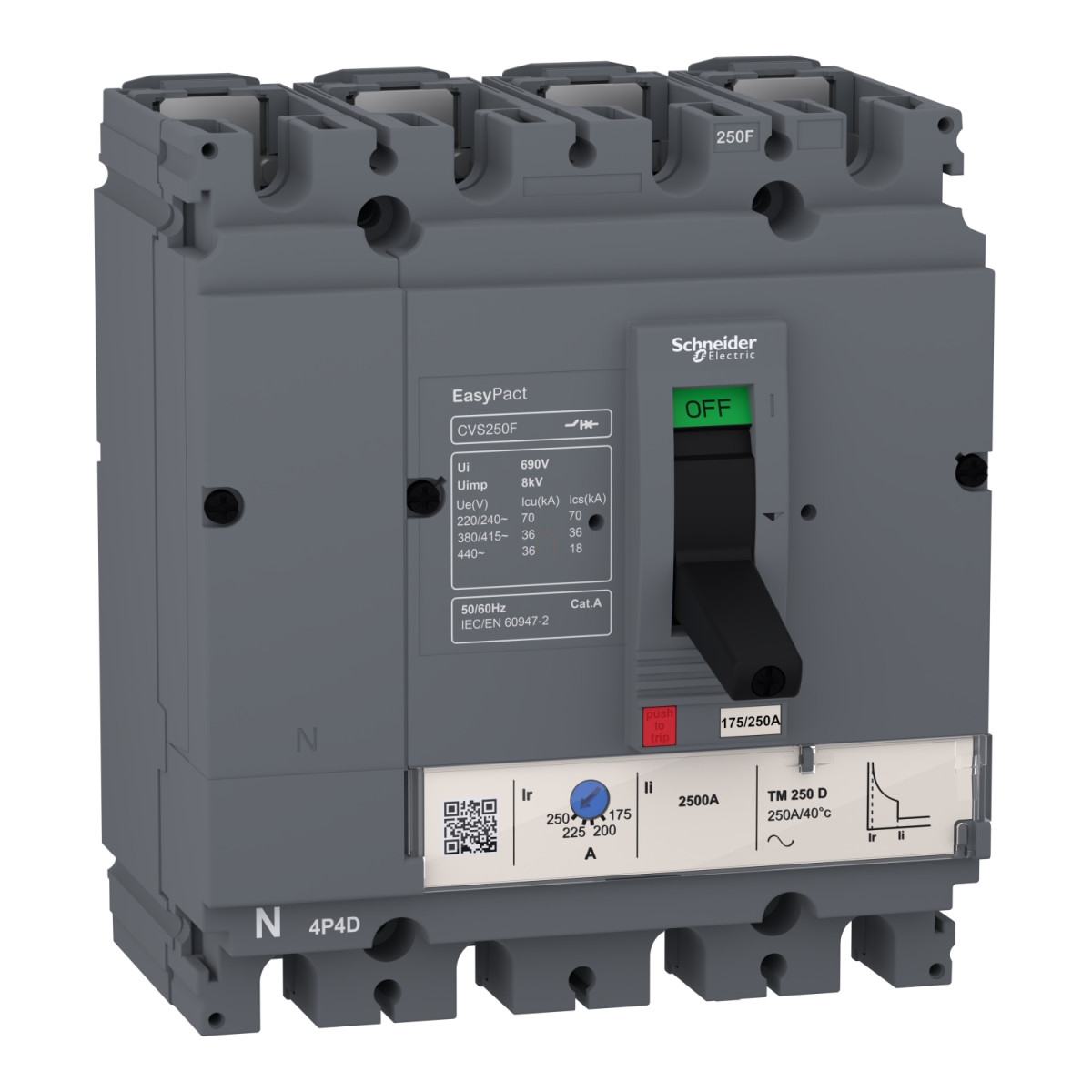

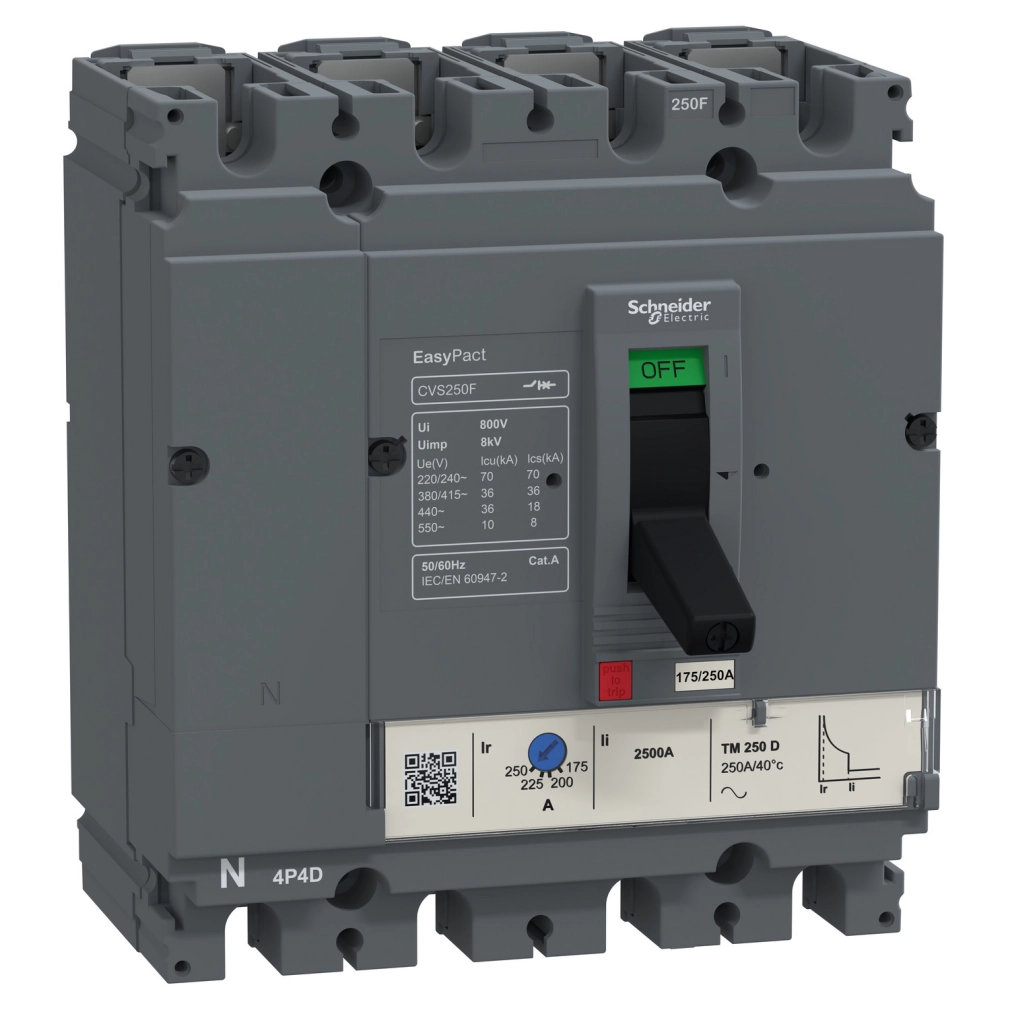

Az EasyPact CVS160F egy rendkívül megbízható, kompakt kialakítású megszakító, amely a Schneider Electric EasyPact termékcsalád része. Az LV516353 cikkszámmal rendelkező négypólusú (4P/4D) kivitel ideális választás ipari és kereskedelmi elosztó rendszerekben, ahol magas szintű védelmet kell biztosítani a túlterhelés és rövidzárlat ellen, miközben megbízható áramkörvédelmet nyújtanak.
A CVS160F kiváló műszaki tulajdonságokkal rendelkezik, amelyek alapján optimális választás lehet elosztóhálózatok védelmére. A megszakító névleges árama 160 A (40 °C-on), ami megfelelővé teszi nagyobb teljesítményű berendezések védelmére is. Kiemelkedő szakítóképességgel rendelkezik: 36 kA 440 V AC esetén, 36 kA 380/415 V AC esetén, valamint 70 kA 220/240 V AC esetén - mindegyik az IEC 60947-2 szabványnak megfelelően. Ez a kiemelkedő szakítóképesség biztosítja, hogy a megszakító még a legsúlyosabb rövidzárlati események esetén is képes legyen biztonságosan megszakítani az áramkört.
A CVS160F megszakítót TM-D termomágneses kioldóegységgel szerelték fel, ami kettős védelmet biztosít: egyrészt túlterhelés elleni védelmet (termikus kioldás), másrészt rövidzárlat elleni védelmet (mágneses kioldás). A termikus védelem beállítási tartománya 112-160 A között állítható, így testre szabható a védendő berendezések igényeihez. Az azonnali kioldás (Ii) értéke fix 1250 A. A hosszú késleltetésű kioldás (Ir) beállítási tartománya 0,7...1 × In, ami további rugalmasságot biztosít a védelem finomhangolásához. A neutrális védelmi beállítás 1 × Ir (4D). Ezek a tulajdonságok együttesen biztosítják, hogy a megszakító pontosan a kívánt védelem szerint működjön.
A CVS160F mechanikai élettartama 25000 kapcsolási ciklus, míg elektromos élettartama 12000 ciklus 415 V In esetén, az IEC 60947-2 szabvány szerint. A megszakító a Class II érintésvédelmi osztályba tartozik, és IP40 védettséggel rendelkezik, ami megfelelő védelmet nyújt a por és az érintés ellen. Széles hőmérsékleti tartományban működőképes: -25...70 °C üzemi környezeti hőmérséklet és -50...85 °C tárolási hőmérséklet mellett. A szennyezettségi fok 3-as az IEC 60664-1 szerint, ami azt jelenti, hogy a megszakító jól teljesít szennyezettebb ipari környezetben is.
A CVS160F megszakító rögzítése backplate-re történik, fix rögzítési móddal. A csatlakoztatás mind a felső, mind az alsó oldalon frontális, csavaros csatlakozókkal, 35 mm-es csatlakozási távolsággal. A készülék méretei: szélesség 140 mm, mélység 86 mm, magasság 161 mm. Kontaktus pozíció jelzéssel rendelkezik, ami lehetővé teszi a megszakító állapotának vizuális ellenőrzését. A kapcsolómechanizmus típusa toggle (karos), ami egyszerű és megbízható működést biztosít. A CVS160F kompatibilitási kódja CVS160, ami fontos a tartozékok és kiegészítők kiválasztásánál.
Schneider Electric EasyPact CVS - LV516353 -CVS160F (36 kA) 4P4D TM160D műszaki adatok
Fő jellemzők
Termékcsalád: EasyPact
Termékvonal: EasyPact CVS100...250
Terméknév: EasyPact CVS
Eszköz rövid neve: CVS160F
Termék vagy komponens típusa: Megszakító
Eszköz alkalmazás: Elosztás
Pólusok leírása: 4P
Védett pólusok leírása: 4D
Hibaáram elleni védelem (Vigi kiegészítő): Nincs
Elektromos jellemzők
Névleges áram [In]: 160 A 40 °C-on
Hálózat típusa: AC
Használati kategória: A kategória
Megszakítóképesség [Icu]: 36 kA Icu 440 V AC 50/60 Hz az IEC 60947-2 szerint
36 kA Icu 380/415 V AC 50/60 Hz az IEC 60947-2 szerint
70 kA Icu 220/240 V AC 50/60 Hz az IEC 60947-2 szerint
Kioldóegység neve: TM-D
Kioldóegység technológia: Termomágneses
Kioldóegység névleges értéke: 160 A 40 °C-on
Védelem típusa: Rövidzárlat elleni védelem (mágneses)
Túlterhelés elleni védelem (termikus)
Kiegészítő jellemzők
Névleges impulzus-állóképesség [Uimp]: 8 kV az EN/IEC 60947-2 szerint
Hálózati frekvencia: 50/60 Hz
Megszakítóképességi kód: F
Névleges üzemi megszakítóképesség [Ics]: 18 kA 440 V AC 50/60 Hz az IEC 60947-2 szerint
36 kA 380/415 V AC 50/60 Hz az IEC 60947-2 szerint
70 kA 220/240 V AC 50/60 Hz az IEC 60947-2 szerint
Nulla vezeték pozíciója: Bal
Mechanikai élettartam: 25000 ciklus
Elektromos élettartam: 12000 ciklus 415 V In az IEC 60947-2 szerint
Vezérlés típusa: Karos
Termikus védelem beállítási tartomány: 112...160 A
Nullavezeték védelmi beállítás: 1 × Ir (4D)
Hosszú késleltetésű kioldás beállítás típusa Ir: Állítható
Hosszú késleltetésű kioldás beállítási tartomány: 0,7...1 × In
Hosszú késleltetésű késleltetés beállítás típusa: Fix
Azonnali kioldás beállítás típusa Ii: Fix
Azonnali kioldás beállítási tartomány: 1250 A
Kontaktus pozíció kijelzés: Igen
Szerelés és csatlakozás
Szerelési alap: Hátlap
Szerelési mód: Fix
Felső csatlakozás: Front
Alsó csatlakozás: Front
Csatlakozás - terminálok: Csavaros csatlakozás
Csatlakozási távolság: 35 mm
Kompatibilitási kód: CVS160
Méretek
Szélesség: 140 mm
Mélység: 86 mm
Magasság: 161 mm
Környezeti jellemzők
Szabványok: EN 60947-2
IEC 60947-2
Elektromos áramütés elleni védelem osztálya: II. osztály
Szennyezési fok: 3 az IEC 60664-1 szerint
IP védelmi fokozat: IP40
Környezeti levegőhőmérséklet működés közben: -25...70 °C
Környezeti levegőhőmérséklet tárolás esetén: -50...85 °C
