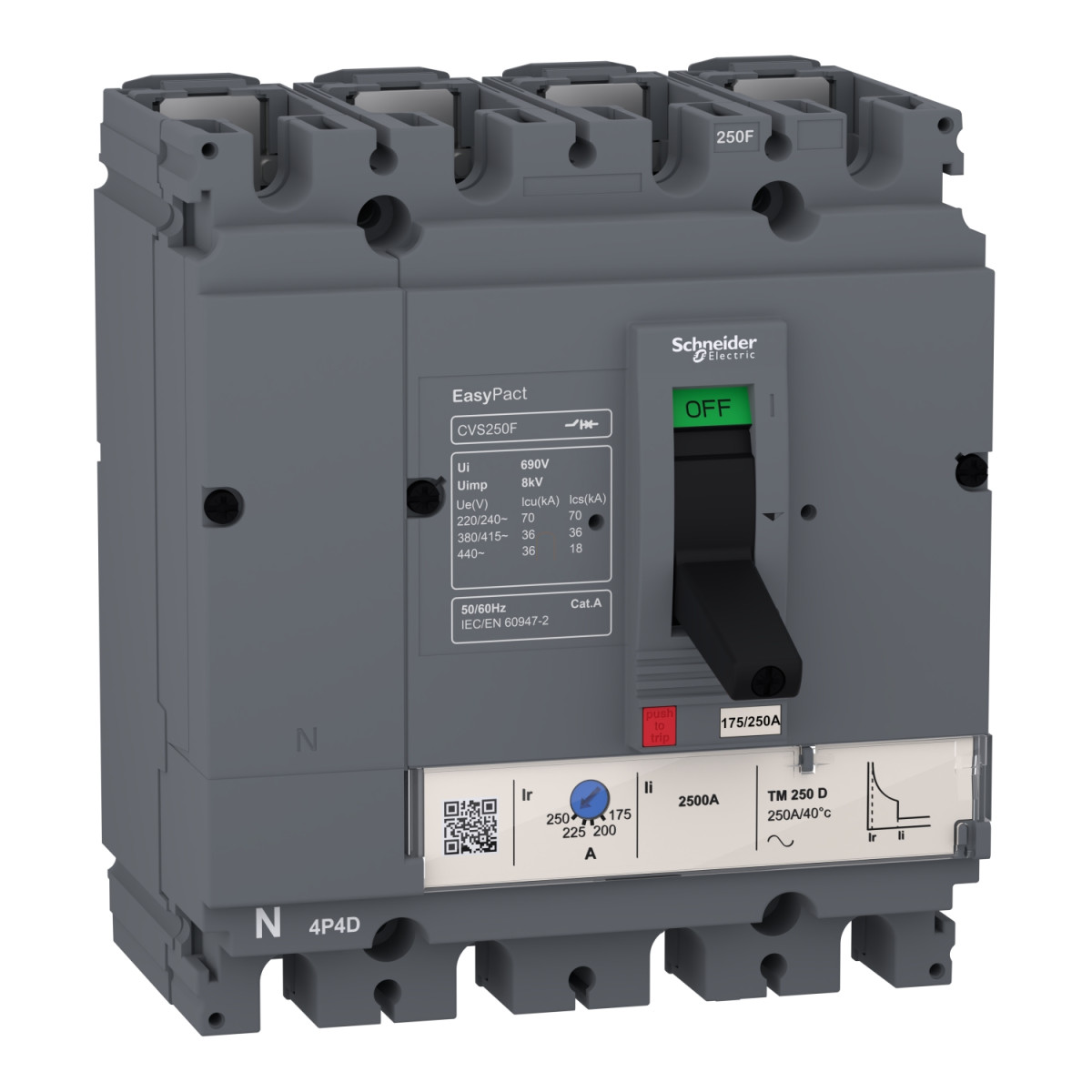

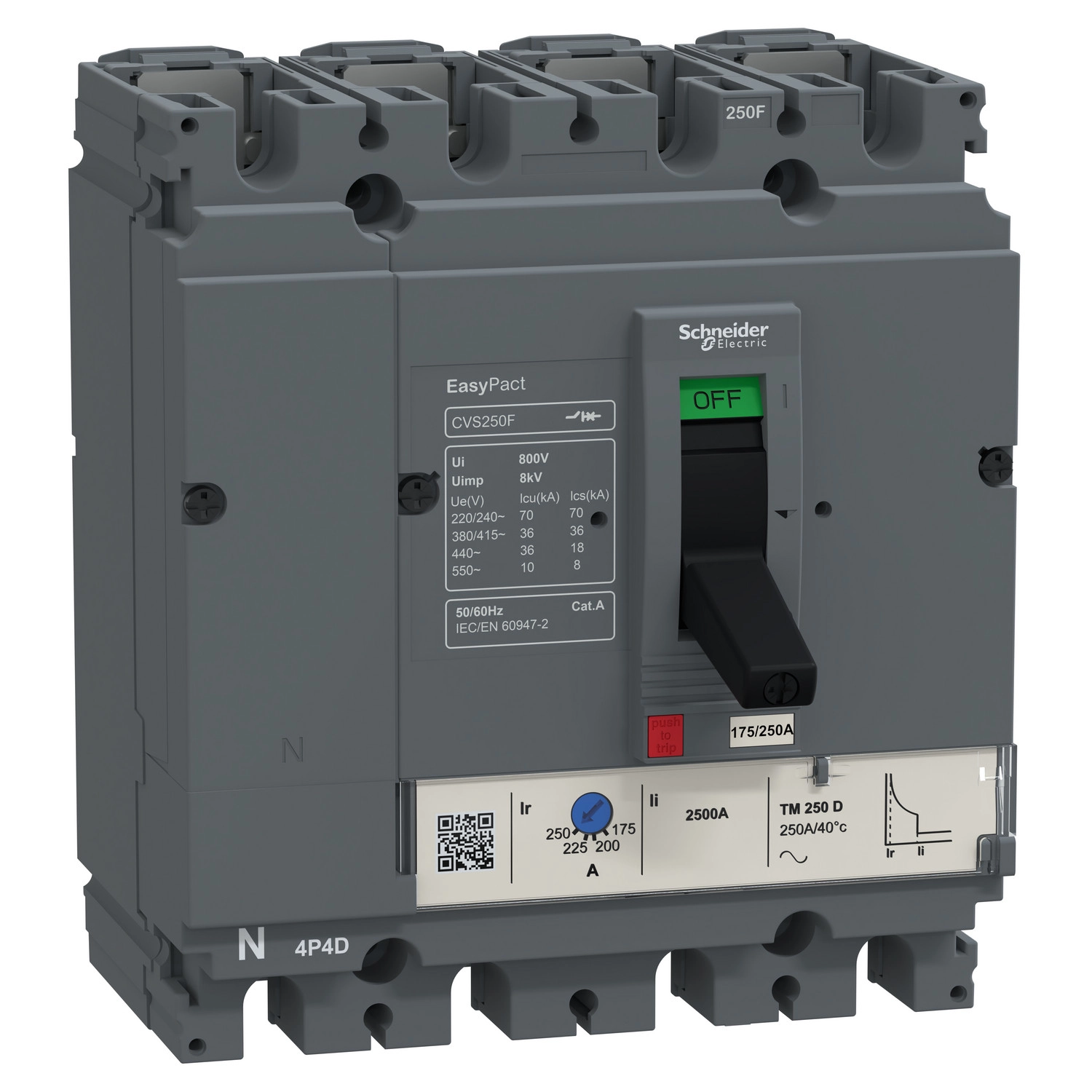

Az EasyPact CVS160F túlterhelés és rövidzárlat elleni védelmet biztosító megszakító a Schneider Electric elosztóhálózati védelmi termékeinek középkategóriás megoldása. A 125 A névleges áramerősséggel rendelkező, 4 pólusú kialakítású (4P4D) megszakító ideális választás ipari és kereskedelmi létesítmények villamos hálózatainak védelmére, ahol megbízható működés és magas rövidzárlati megszakítóképesség szükséges.
A CVS160F megszakító kiemelkedő, 36 kA megszakítóképességgel rendelkezik 380/415 V AC feszültségen, ami biztosítja a megfelelő védelmet még a komolyabb ipari környezetben is. Alacsonyabb feszültségen (220/240 V AC) akár 70 kA megszakítóképesség is elérhető, míg 440 V AC esetén 36 kA értéket biztosít. A beépített TM-D termikus-mágneses kioldóegység hatékony védelmet nyújt túlterhelés és rövidzárlat ellen egyaránt. A termikus védelem 87,5-125 A tartományban állítható, így rugalmasan igazítható a védett berendezés igényeihez.
A megszakító mechanikai élettartama kiemelkedő, 25000 kapcsolási ciklust biztosít, elektromos élettartama pedig 12000 ciklus 415 V-on az IEC 60947-2 szabványnak megfelelően. A CVS160F rendelkezik kapcsolási állapot kijelzővel, ami megkönnyíti a vizuális ellenőrzést. A készülék 8 kV névleges lökőfeszültség-állósággal bír, és A kategóriás felhasználási kategóriába tartozik. A termék az IEC 60947-2 szabványnak megfelelő minőséget képvisel, Class II elektromos védelmi osztályba sorolható, IP40 védettséggel rendelkezik.
A termék telepítése könnyű, a rögzítés hátlapra történik, a csatlakoztatás csavaros kötéssel valósul meg mind a felső, mind az alsó oldalon. A 35 mm-es csatlakozási távolság szabványos elrendezést tesz lehetővé. A megszakító kompakt méretekkel rendelkezik: 140 mm szélesség, 86 mm mélység, 161 mm magasság, ami optimális helykihasználást biztosít az elosztószekrényben. A CVS160F megszakító széles működési hőmérséklet-tartománnyal rendelkezik (-25°C és +70°C között), így extrém környezeti feltételek mellett is megbízhatóan üzemel. Tárolási hőmérséklet-tartománya -50°C és +85°C között van.
EasyPact CVS160F megszakító műszaki adatok
Általános információk
Termékcsalád: EasyPact
Terméksorozat: EasyPact CVS100...250
Terméknév: EasyPact CVS
Eszköz rövid neve: CVS160F
Termék típusa: Megszakító
Alkalmazás: Elosztás
Elektromos jellemzők
Pólusok leírása: 4P
Védett pólusok leírása: 4D
Hibaáram-védelmi modul (Vigi kiegészítő): Nélkül
Névleges áram [In]: 125 A 40 °C-on
Hálózat típusa: AC
Alkalmazási kategória: A kategória
Megszakítóképesség [Icu]: 36 kA Icu 440 V AC 50/60 Hz az IEC 60947-2 szerint
36 kA Icu 380/415 V AC 50/60 Hz az IEC 60947-2 szerint
70 kA Icu 220/240 V AC 50/60 Hz az IEC 60947-2 szerint
Kioldóegység neve: TM-D
Kioldóegység technológiája: Termikus-mágneses
Kioldóegység névleges értéke: 125 A 40 °C-on
Védelem típusa: Túlterhelés elleni védelem (termikus)
Rövidzárlat elleni védelem (mágneses)
Kiegészítő tulajdonságok
Névleges lökőfeszültség-állóság [Uimp]: 8 kV az EN/IEC 60947-2 szerint
Hálózati frekvencia: 50/60 Hz
Megszakítóképesség kód: F
Névleges üzemi megszakítóképesség [Ics]: 18 kA 440 V AC 50/60 Hz az IEC 60947-2 szerint
36 kA 380/415 V AC 50/60 Hz az IEC 60947-2 szerint
70 kA 220/240 V AC 50/60 Hz az IEC 60947-2 szerint
Nulla vezető pozíciója: Bal
Mechanikai élettartam: 25000 ciklus
Elektromos élettartam: 12000 ciklus 415 V In az IEC 60947-2 szerint
Vezérlés típusa: Kapcsolókar
Termikus védelem beállítási tartománya: 87,5...125 A
Nulla vezető védelmi beállítása: 1 x Ir (4D)
Hosszú késleltetésű kioldási beállítás típusa Ir: Állítható
Hosszú késleltetésű kioldási beállítási tartomány: 0,7...1 x In
Hosszú késleltetésű késleltetés beállítás típusa: Fix
Pillanatnyi kioldási beállítás típusa Ii: Fix
Pillanatnyi kioldási beállítási tartomány: 1250 A
Fizikai jellemzők
Érintkezőpozíció-jelző: Igen
Rögzítési mód: Hátlapra szerelhető, fix
Felső csatlakozás: Elülső
Alsó csatlakozás: Elülső
Csatlakozási típus: Csavaros csatlakozás
Csatlakozási osztás: 35 mm
Kompatibilitási kód: CVS160
Szélesség: 140 mm
Mélység: 86 mm
Magasság: 161 mm
Környezeti jellemzők
Szabványok: IEC 60947-2, EN 60947-2
Áramütés elleni védelmi osztály: II. osztály
Szennyezettségi fok: 3 az IEC 60664-1 szerint
IP védettségi fokozat: IP40
Környezeti hőmérséklet tartomány: -25...70 °C
Tárolási hőmérséklet tartomány: -50...85 °C
