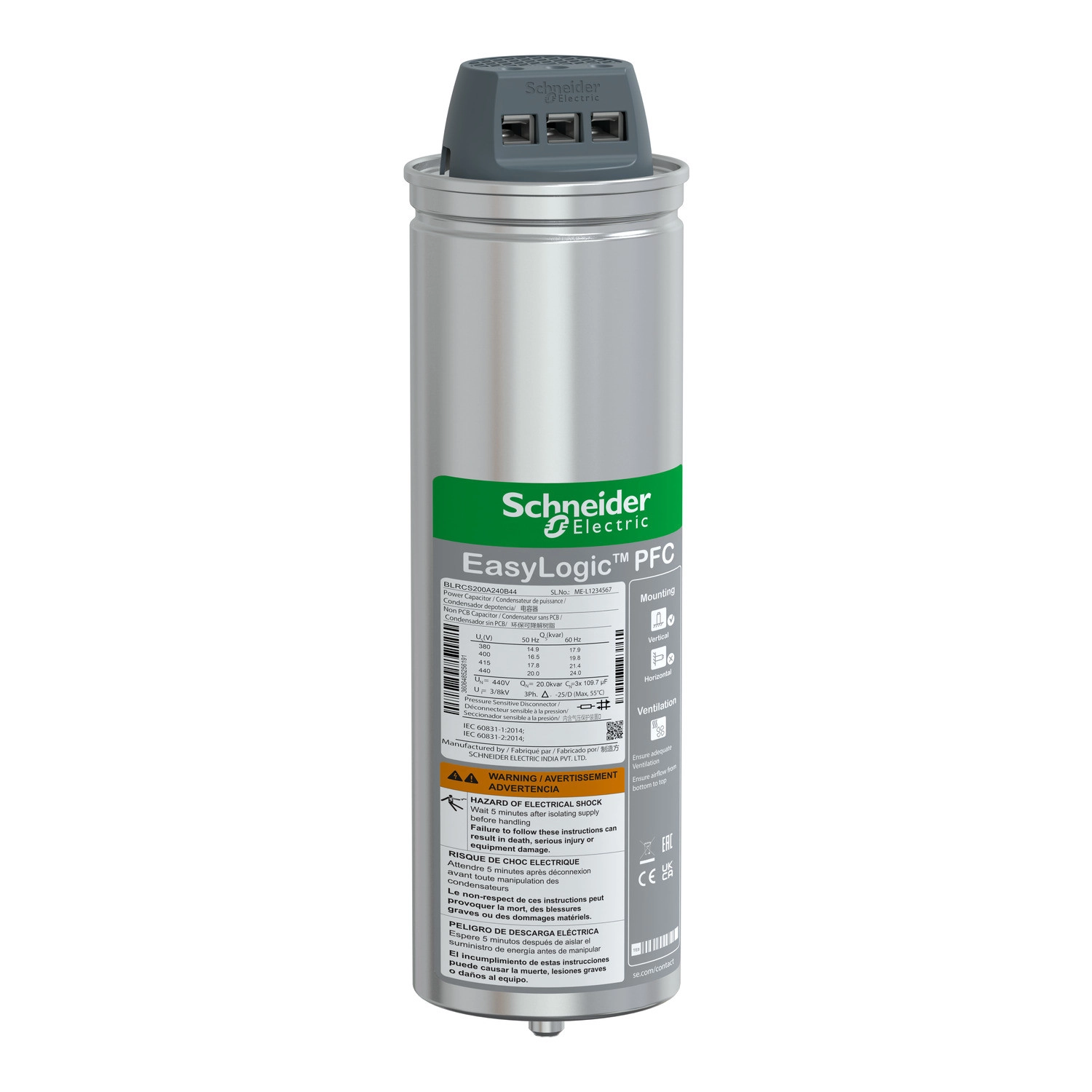

Az EasyLogic PFC Capacitor BLRCS200A240B44 egy standard teljesítményű kondenzátor, amely kifejezetten teljesítménytényező-javításra (Power Factor Correction - PFC) lett tervezve. Ez a 20/24 kvar teljesítményű modell ideális megoldást kínál az ipari és kereskedelmi létesítmények energiahatékonyságának növelésére, valamint a meddő teljesítmény kompenzálására.
A Schneider Electric EasyLogic termékcsaládjának részeként ez a kondenzátor 440V névleges feszültségen működik, és mind 50Hz-es (20 kvar), mind 60Hz-es (24 kvar) hálózatokban alkalmazható. A készülék különlegessége a rendkívül alacsony veszteségi értékekben rejlik: a dielektromos veszteség kevesebb mint 0,2 W/kvar, míg a teljesítményveszteség nem haladja meg a 0,5 W/kVAr értéket. Ez jelentős energiamegtakarítást eredményez a hosszú távú üzemeltetés során. A kondenzátor kapacitástűrése -5% és +10% között mozog, ami biztosítja a pontos teljesítménykompenzációt.
A BLRCS200A240B44 modell kivételes megbízhatóságot nyújt: akár 100 000 órás élettartammal rendelkezik, és évente maximum 5000 kapcsolási művelet végezhető vele. A feszültségtűrése lehetővé teszi a névleges feszültség 1,1-szeresének elviselését (legfeljebb napi 8 órán keresztül), valamint a folyamatos túláram-kapacitása a névleges áram 1,5-szerese. A kondenzátor bekapcsolási áramlökése a névleges áram 200-szorosa lehet. A készülék szigeteltsége megfelel a legszigorúbb követelményeknek: a terminálok között 2,15 x Un AC feszültségtesztnek van alávetve 10 másodpercig, míg a terminál és a burkolat között 3 kV (660V alatti rendszerekhez) vagy 6 kV (660V feletti rendszerekhez) AC feszültségtesztet alkalmaz 10 másodpercig.
A kondenzátor felépítése is korszerű: a dielektromos anyaga Zn/Al ötvözettel metalizált polipropilén film, míg az impregnáló anyaga nem PCB tartalmú, lágy PUR gyanta, amely ráadásul biológiailag lebomló. A készülék ClampTite terminálokkal van ellátva a biztonságos csatlakoztatás érdekében. Fizikai méreteit tekintve 90 mm átmérőjű és 308 mm magasságú, függőleges felszerelést igényel, és kizárólag beltéri használatra tervezték. IP20 védettségi fokozata megfelelő védelmet biztosít a normál belső környezetben. A kondenzátor széles hőmérséklet-tartományban (-25°C és +55°C között) üzemeltethető, akár 95% relatív páratartalom mellett is, és 2000 méteres tengerszint feletti magasságig használható.
Schneider Electric EasyCan - BLRCS200A240B44 -20 kvar Serleg kondenzátor 440V műszaki adatok
Fő paraméterek
Termékcsalád: EasyLogic
Terméktípus: Standard teljesítményű kondenzátor
Terméknév: EasyLogic PFC Capacitor
Hálózati frekvencia: 50/60 Hz
Sorozatnév: EasyLogic PFC Capacitor
Hálózati harmonikus tartalom: <= 10 %
Elektromos paraméterek: 20 kvar 440 V 50 Hz, 24 kvar 440 V 60 Hz
Maximálisan megengedett feszültség: 1.1 x Un (24 óra alatt 8 óráig)
Folyamatos túláram kapacitás: 1.5 x In
Névleges feszültség: 440 V AC 50/60 Hz
Kiegészítő paraméterek
Dielektromos veszteségek: < 0.2 W/kvar
Teljesítményveszteség: < 0.5 W/kVAr
Kapacitás tűrés: -5 % - +10 %
Feszültség teszt: 2.15 x Un AC a terminálok között 10 másodpercig, <= 660 V - 3 kV AC a terminál és a burkolat között 10 másodpercig, >= 660 V - 6 kV AC a terminál és a burkolat között 10 másodpercig
Bekapcsolási áram: 200 x In
Maximális kapcsolási műveletek évente: 5000
Élettartam: 100000 óra
Dielektromos anyag: Zn/Al ötvözettel metalizált polipropilén film
Impregnáló anyag: Nem-PCB lágy PUR gyanta, Biológiailag lebomló
Telepítés típusa: Beltéri telepítés
Csatlakozások: ClampTite terminál
Felszerelési mód: Függőleges
Átmérő: 90 mm
Magasság: 308 mm
Környezeti paraméterek
Szabványok: IEC 60831-1, IEC 60831-2
IP védettség: IP20
Üzemi magasság: 2000 m
Hőmérsékleti osztály: D
Működési környezeti hőmérséklet: -25...55 °C
Relatív páratartalom: 95 %
