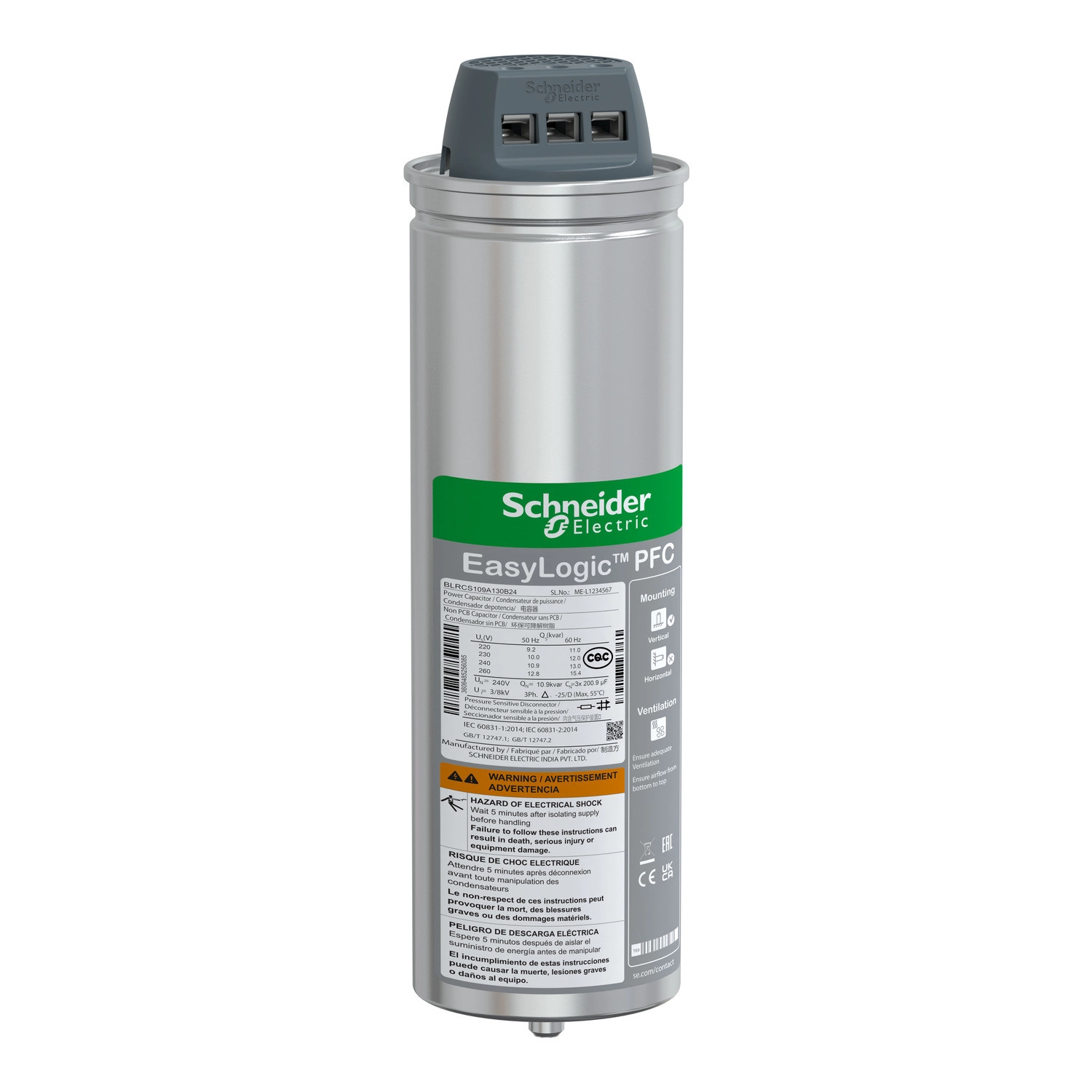

Az EasyLogic PFC Capacitor kondenzátor a Schneider Electric szabványos kötelezettségű kondenzátor termékcsaládjához tartozik, amely kifejezetten meddő teljesítmény kompenzációra lett tervezve. A BLRCS109A130B24 típusjelzésű készülék 10,9 kvar (50 Hz) és 13 kvar (60 Hz) teljesítményű változatban érhető el 240 V névleges feszültségen, illetve 12,8 kvar (50 Hz) és 15,3 kvar (60 Hz) teljesítménnyel 260 V névleges feszültség mellett. Ez a sokoldalú kondenzátor ideális választás ipari és kereskedelmi létesítmények teljesítménytényezőjének javításához.
A Schneider Electric BLRCS109A130B24 kondenzátor kiemelkedő műszaki paraméterekkel rendelkezik. A névleges feszültségtartomány 240-260 V AC 50/60 Hz, maximális megengedett túlfeszültség a névleges érték 1,1-szerese (8 órán át 24 órás periódusban), a folyamatos túláramkapacitás pedig a névleges áram 1,5-szöröse. A berendezés tervezése során különös figyelmet fordítottak az alacsony veszteségi értékekre: a dielektromos veszteségek kevesebb mint 0,2 W/kvar, míg a teljes teljesítményveszteség nem haladja meg a 0,5 W/kVAr értéket. A kondenzátor kapacitástűrése -5% és +10% közötti, ami biztosítja a stabil működést változó hálózati körülmények között is.
A termék robusztus konstrukciója és kiváló minőségű anyagai hosszú élettartamot garantálnak. A dielektrikum anyaga Zn/Al ötvözettel metalizált polipropilén film, az impregnáló anyag pedig PCB-mentes, puha PUR gyanta, amely biodegradábilis. A szigorú teszteken átesett kondenzátor akár 100 000 üzemórás élettartammal rendelkezik, és évente akár 5000 kapcsolási műveletet is elvégezhet. A bekapcsolási áram a névleges áram 200-szorosa lehet. A készülék IP20 védettségi fokozattal rendelkezik, és -25°C és +55°C közötti környezeti hőmérséklettartományban üzemeltethető, akár 95% relatív páratartalom mellett. A D hőmérsékletiosztályba sorolt termék maximális üzemi magassága 2000 méter.
A kondenzátor kialakítása és méretei lehetővé teszik a könnyű telepítést. A 90 mm átmérőjű és 308 mm magasságú, függőleges szerelésű készülék ClampTite csatlakozókkal rendelkezik a gyors és biztonságos bekötéshez. A hálózati harmonikus tartalma nem haladhatja meg a 10%-ot. A kondenzátoron végzett feszültségtesztek biztosítják a megfelelő szigetelési tulajdonságokat: 2,15 x Un AC a csatlakozók között 10 másodpercig, valamint ≤ 660 V esetén 3 kV AC, ≥ 660 V esetén pedig 6 kV AC a csatlakozó és a burkolat között 10 másodpercig. A BLRCS109A130B24 kondenzátor megfelel az IEC 60831-1 és IEC 60831-2 szabványoknak, így garantáltan megbízható megoldást kínál a teljesítménytényező-korrekció területén.
Schneider Electric EasyCan - BLRCS109A130B24 -10.9 kvar Serleg kondenzátor 240V műszaki adatok
Főbb jellemzők
Termékcsalád: EasyLogic
Terméktípus: Standard duty capacitor (Szabványos kötelezettségű kondenzátor)
Terméknév: EasyLogic PFC Capacitor
Hálózati frekvencia: 50/60 Hz
Sorozatnév: EasyLogic PFC Capacitor
Hálózati harmonikus tartalom: <= 10 %
Elektromos jellemzők
Elektromos paraméterek:
10.9 kvar 240 V 50 Hz
13 kvar 240 V 60 Hz
12.8 kvar 260 V 50 Hz
15.3 kvar 260 V 60 Hz
Maximális megengedhető feszültség: 1.1 x Un (8 óra 24 órán belül)
Folyamatos túláram kapacitás: 1.5 x In
Névleges feszültség: 240...260 V AC 50/60 Hz
Kiegészítő jellemzők
Dielektromos veszteségek: < 0.2 W/kvar
Teljesítmény veszteségek: < 0.5 W/kVAr
Kapacitás tűrés: -5% - 10%
Feszültség teszt: 2.15 x Un AC a terminálok között 10 másodpercig
<= 660 V - 3 kV AC a terminál és burkolat között 10 másodpercig
>= 660 V - 6 kV AC a terminál és burkolat között 10 másodpercig
Bekapcsolási áram: 200 x In
Maximális kapcsolási műveletek száma évente: 5000
Élettartam órákban: 100000 h
Dielektrikum anyaga: Metalizált polipropilén film Zn/Al ötvözettel
Impregnáló anyag: PCB-mentes puha PUR gyanta, Biodegradábilis
Fizikai jellemzők
Telepítés típusa: Beltéri telepítés
Csatlakozók: ClampTite terminál
Szerelési mód: Függőleges
Átmérő: 90 mm
Magasság: 308 mm
Környezeti jellemzők
Szabványok: IEC 60831-2, IEC 60831-1
IP védettségi fokozat: IP20
Üzemi magasság: 2000 m
Hőmérsékleti osztály: D
Környezeti hőmérséklet működés közben: -25...55 °C
Relatív páratartalom: 95 %
