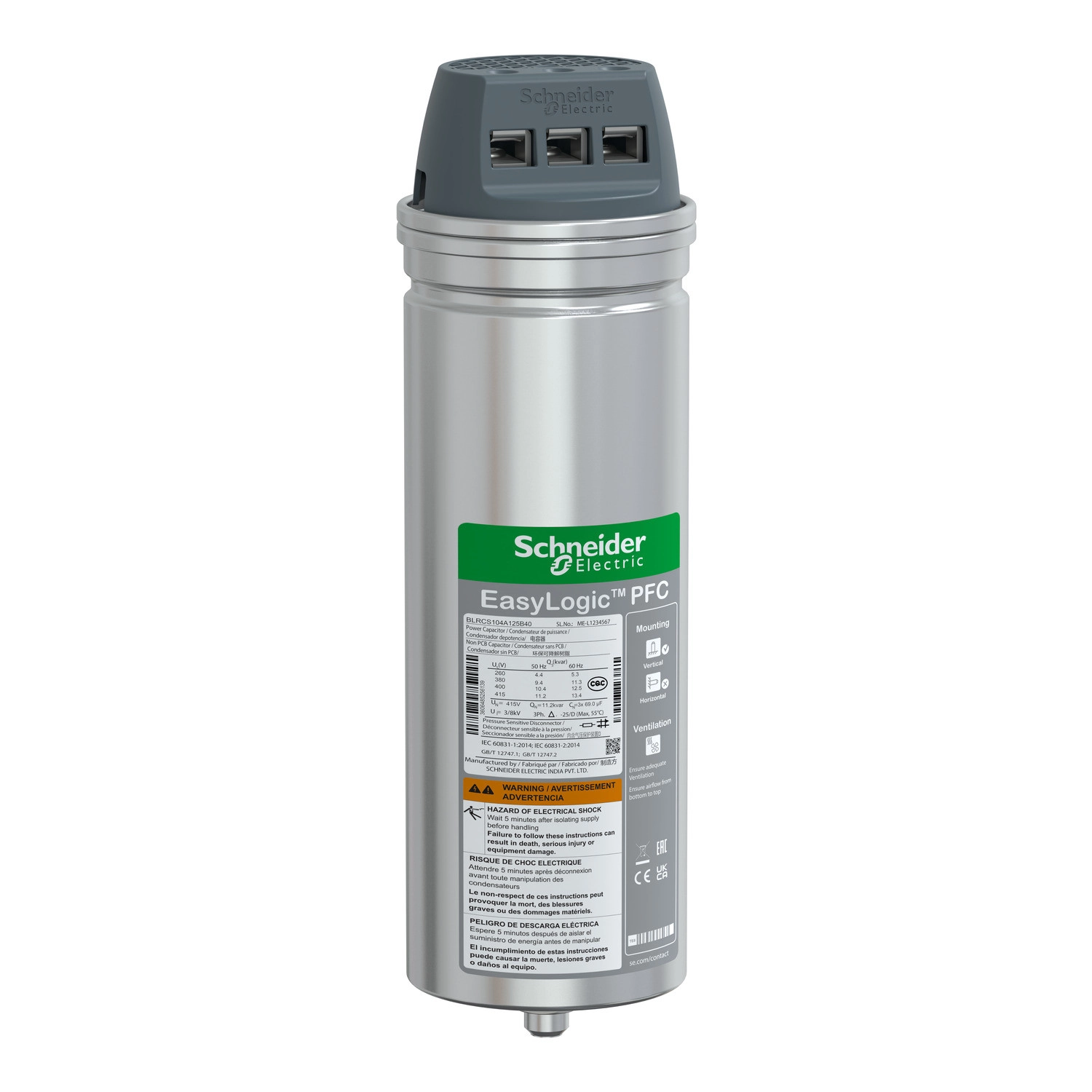

Az EasyLogic PFC kondenzátor a Schneider Electric standard fázisjavító kondenzátorok termékcsaládjába tartozik, amely hatékonyan optimalizálja villamos hálózatod teljesítménytényezőjét. A BLRCS104A125B40 típusú kondenzátor kifejezetten ipari és kereskedelmi alkalmazásokhoz lett kifejlesztve, ahol a meddő energia kompenzálása elengedhetetlen a hálózat hatékony működéséhez és az energiaköltségek csökkentéséhez.
Ez a kondenzátor különböző teljesítményszinteket kínál a különböző feszültség és frekvencia kombinációkhoz: 400 V-os hálózaton 50 Hz-en 10,4 kvar, míg 60 Hz-en 12,5 kvar teljesítményt biztosít. Emellett rugalmasan alkalmazható 380-415 V-os feszültségtartományban is, ahol 9,4-11,2 kvar (50 Hz) vagy 11,3-13,5 kvar (60 Hz) tartományban működik - a pontos értékek a konkrét hálózati feszültségtől függnek. A kondenzátor kifejezetten olyan hálózatokhoz lett tervezve, ahol a harmonikus tartalom nem haladja meg a 10%-ot, így ideális választás alapvető kompenzációs feladatokhoz.
Az EasyLogic PFC kondenzátor kiváló minőségű, metallizált polipropilén film dielektrikummal készül, cink/alumínium ötvözettel, amely biztosítja a hosszú élettartamot és a megbízható teljesítményt. A kondenzátor nem-PCB lágy PUR gyantával van impregnálva, amely biodegradábilis, így környezetbarát megoldást kínál. A termék kiemelkedő műszaki paraméterei közé tartozik az 1,1 x Un maximális megengedett feszültség (24 órából 8 órán át), az 1,5 x In folyamatos túláram-kapacitás, valamint a rendkívül alacsony, kevesebb mint 0,2 W/kvar dielektromos veszteség és 0,5 W/kVAr teljesítményveszteség.
A kondenzátor vertikális szerelést igényel, ClampTite csatlakozókkal van ellátva, és kizárólag beltéri telepítésre alkalmas. IP20-as védettséggel rendelkezik, és -25°C és +55°C közötti környezeti hőmérsékleten üzemeltethető, akár 95%-os relatív páratartalom mellett. Az üzemi magassága legfeljebb 2000 méter lehet. A D hőmérsékleti osztályba tartozik, és megfelel az IEC 60831-1 és IEC 60831-2 szabványoknak. Fizikai méretei kompaktak: 75 mm átmérő és 233 mm magasság, ami megkönnyíti a telepítést a kapcsolószekrényekben. Az eszköz kapacitástűrése -5% és +10% között van, ami biztosítja a pontos teljesítménykompenzációt.
A BLRCS104A125B40 kondenzátor különösen hosszú, 100 000 órás élettartammal rendelkezik, és évente akár 5000 kapcsolási műveletet is képes elvégezni. A bekapcsolási áram a névleges áram 200-szorosa lehet. A termék szigorú biztonsági teszteken esik át, beleértve a 2,15 x Un AC feszültségtesztet a terminálok között 10 másodpercig, valamint a terminál és a konténer közötti feszültségteszteket (3 kV AC 660 V-ig, és 6 kV AC 660 V felett). Ezek a műszaki paraméterek együttesen biztosítják a Schneider Electric BLRCS104A125B40 kondenzátor kiemelkedő minőségét és megbízhatóságát a fázisjavító alkalmazásokban.
Schneider Electric EasyCan - BLRCS104A125B40 -10.4 kvar Serleg kondenzátor 400V műszaki adatok
Főbb tulajdonságok
Termékcsalád: EasyLogic
Terméktípus: Standard duty kondenzátor
Terméknév: EasyLogic PFC Capacitor
Hálózati frekvencia: 50/60 Hz
Sorozatnév: EasyLogic PFC Capacitor
Hálózati harmonikus tartalom: ≤ 10%
Elektromos paraméterek
Elektromos jellemzők:
9.4 kvar 380 V 50 Hz
11.3 kvar 380 V 60 Hz
10.4 kvar 400 V 50 Hz
12.5 kvar 400 V 60 Hz
11.2 kvar 415 V 50 Hz
13.5 kvar 415 V 60 Hz
Maximális megengedett feszültség: 1.1 x Un (24 órából 8 órán át)
Folyamatos túláram kapacitás: 1.5 x In
Névleges feszültség: 380...415 V AC 50/60 Hz
Kiegészítő adatok
Dielektromos veszteség: < 0.2 W/kvar
Teljesítményveszteség: < 0.5 W/kVAr
Kapacitás tűrése: -5% és +10% között
Feszültség teszt:
2.15 x Un AC a csatlakozók között 10 másodpercig
≤ 660 V - 3 kV AC a csatlakozó és a ház között 10 másodpercig
≥ 660 V - 6 kV AC a csatlakozó és a ház között 10 másodpercig
Bekapcsolási áram: 200 x In
Maximális kapcsolási műveletek száma évente: 5000
Élettartam órában: 100000 h
Dielektrikum anyag: Metallizált polipropilén film Zn/Al ötvözettel
Impregnáló anyag: Non-PCB lágy PUR gyanta, biodegradábilis
Telepítés típusa: Beltéri telepítés
Csatlakozók - terminálok: ClampTite csatlakozó
Szerelési mód: Függőleges
Átmérő: 75 mm
Magasság: 233 mm
Környezeti jellemzők
Szabványok: IEC 60831-1, IEC 60831-2
IP védettségi fokozat: IP20
Üzemi magasság: 2000 m
Hőmérséklet osztály: D
Üzemi környezeti hőmérséklet: -25...55 °C
Relatív páratartalom: 95%
