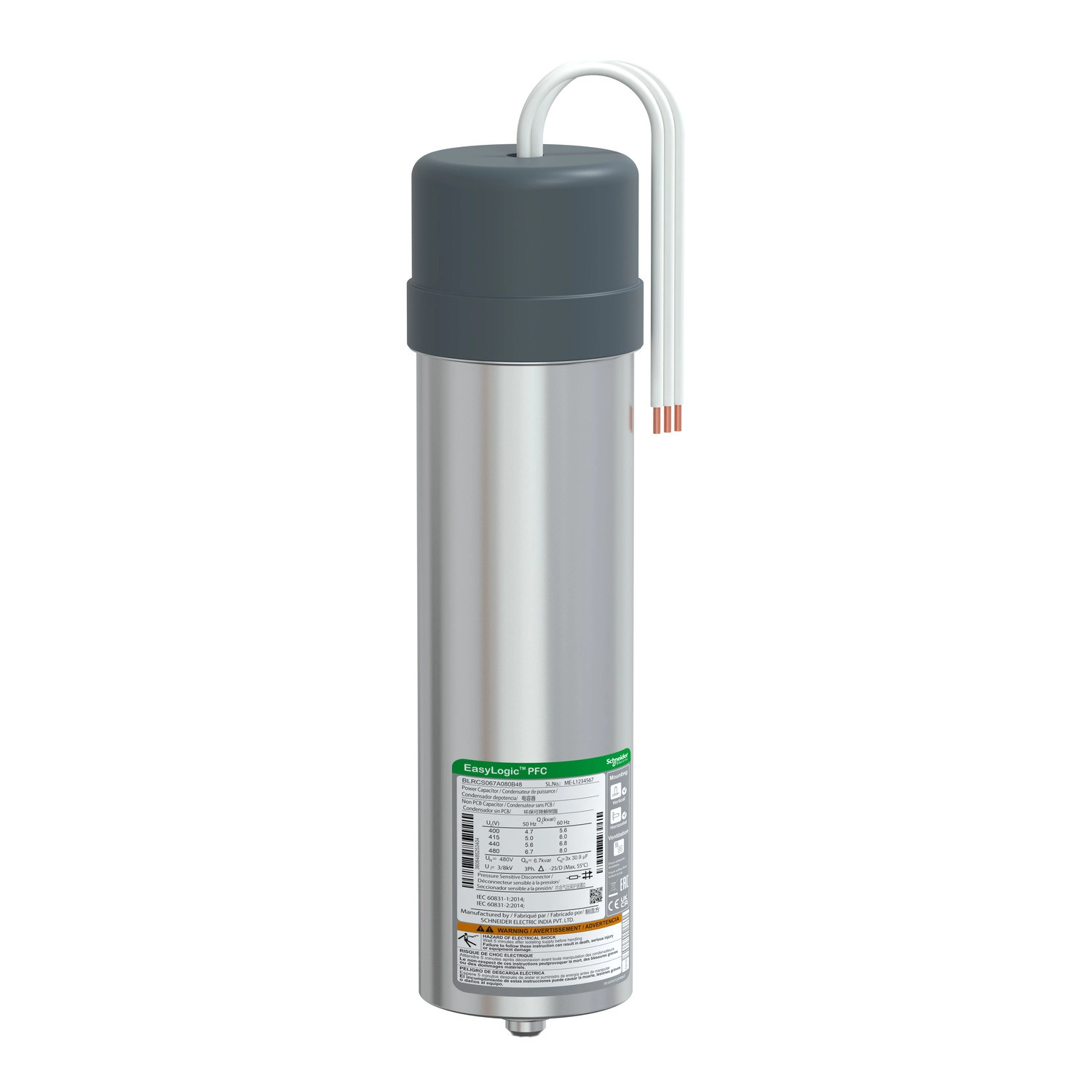

Az EasyLogic PFC Capacitor a Schneider Electric standard kondenzátorcsaládjába tartozó, fázisjavításra optimalizált eszköz. A BLRCS067A080B48 típusszámú kondenzátor kiváló megoldást kínál az energiahatékonyság növelésére és a hálózati teljesítménytényező javítására ipari és kereskedelmi alkalmazásokban egyaránt.
Ez a 480V névleges feszültségre tervezett kondenzátor kétféle teljesítménnyel rendelkezik a hálózati frekvenciától függően: 50 Hz-en 6.7 kvar, míg 60 Hz-en 8 kvar teljesítményt biztosít. Az EasyLogic PFC kondenzátor olyan rendszerekhez ajánlott, ahol a hálózati harmonikus tartalom nem haladja meg a 10%-ot, tehát elsősorban tiszta, nem túlterhelt villamos hálózatokhoz ideális. A készülék 1.1-szeres túlfeszültséget képes elviselni folyamatosan (8 óra időtartamban 24 órás periódusban), valamint 1.5-szeres folyamatos túláramot is kezel, ami jelentős üzembiztonságot garantál.
Technológiai szempontból kiemelkedő, hogy a kondenzátor metalizált polipropilén film dielektrikummal készül, Zn/Al ötvözettel, impregnálása pedig környezetbarát, PCB-mentes, biológiailag lebomló lágy PUR gyantával történik. Az eszköz megengedett kapacitástűrése -5% és +10% között van. A bekapcsolási áramlökés értéke 200×In, ami tipikus az ilyen jellegű berendezéseknél. Érdemes figyelembe venni, hogy maximálisan évi 5000 kapcsolási műveletet terveztek a készülékhez, ami bőven elegendő a legtöbb alkalmazáshoz. A hosszú, 100 000 órás élettartam (több mint 11 év folyamatos üzemelés) garantálja a beruházás megtérülését.
A BLRCS067A080B48 kondenzátor kizárólag beltéri használatra készült, IP20 védettséggel rendelkezik, és függőleges felszerelést igényel. A csatlakoztatás dupla Faston terminálokkal történik. Fizikai méreteit tekintve 63 mm átmérőjű és 245 mm magasságú, így kompakt kialakítású. Üzemi hőmérséklettartománya rendkívül széles: -25°C és +55°C között használható, akár 95%-os relatív páratartalom mellett is. A D hőmérsékleti osztályba sorolt eszköz maximum 2000 méteres tengerszint feletti magasságig alkalmazható biztonsággal. Az IEC 60831-1 és IEC 60831-2 szabványoknak megfelelően gyártott kondenzátor minden szigetelési és villamos biztonsági követelményt teljesít, amit a szigorú gyártói tesztek is igazolnak.
Schneider Electric EasyCan - BLRCS067A080B48 -6.7 kvar Serleg kondenzátor 480V műszaki adatok
Általános adatok
Termékcsalád: EasyLogic
Típus: Standard duty capacitor (Standard kondenzátor)
Terméknév: EasyLogic PFC Capacitor
Hálózati frekvencia: 50/60 Hz
Sorozat neve: EasyLogic PFC Capacitor
Hálózati harmonikus tartalom: <= 10 %
Villamos paraméterek
Teljesítményadatok: 6.7 kvar 480 V 50 Hz / 8 kvar 480 V 60 Hz
Maximálisan megengedett feszültség: 1.1 x Un (8 óra / 24 óra)
Folyamatos túláram-képesség: 1.5 x In
Névleges feszültség: 480 V AC 50/60 Hz
Dielektromos veszteség: < 0.2 W/kvar
Teljesítményveszteség: < 0.5 W/kVAr
Kapacitástűrés: -5 % - +10 %
Feszültségpróba: 2.15 x Un AC a kivezetések között 10 s-ig
<= 660 V - 3 kV AC a kivezetés és a ház között 10 s-ig
>= 660 V - 6 kV AC a kivezetés és a ház között 10 s-ig
Bekapcsolási áramlökés: 200 x In
Maximális éves kapcsolási műveletek száma: 5000
Élettartam: 100000 óra
Anyagok és kialakítás
Dielektrikum anyaga: Metalizált polipropilén film Zn/Al ötvözettel
Impregnáló anyag: PCB-mentes lágy PUR gyanta, biológiailag lebomló
Telepítés típusa: Beltéri telepítés
Csatlakozók - kivezetések: Dupla Faston csatlakozó
Rögzítési mód: Függőleges
Átmérő: 63 mm
Magasság: 245 mm
Környezeti paraméterek
Szabványok: IEC 60831-2, IEC 60831-1
IP védettség: IP20
Üzemi magasság: 2000 m
Hőmérsékleti osztály: D
Üzemi környezeti hőmérséklet: -25...55 °C
Relatív páratartalom: 95 %
