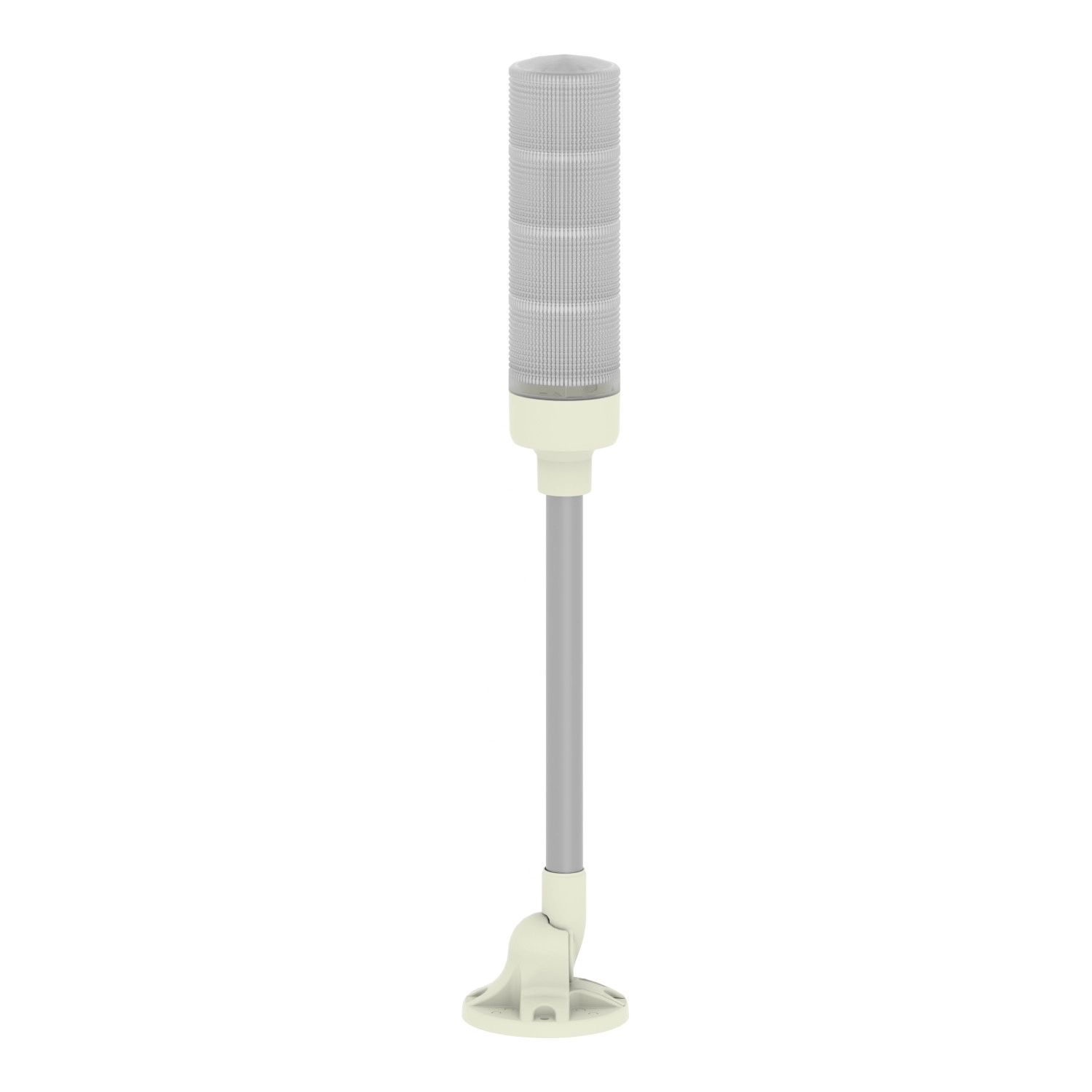

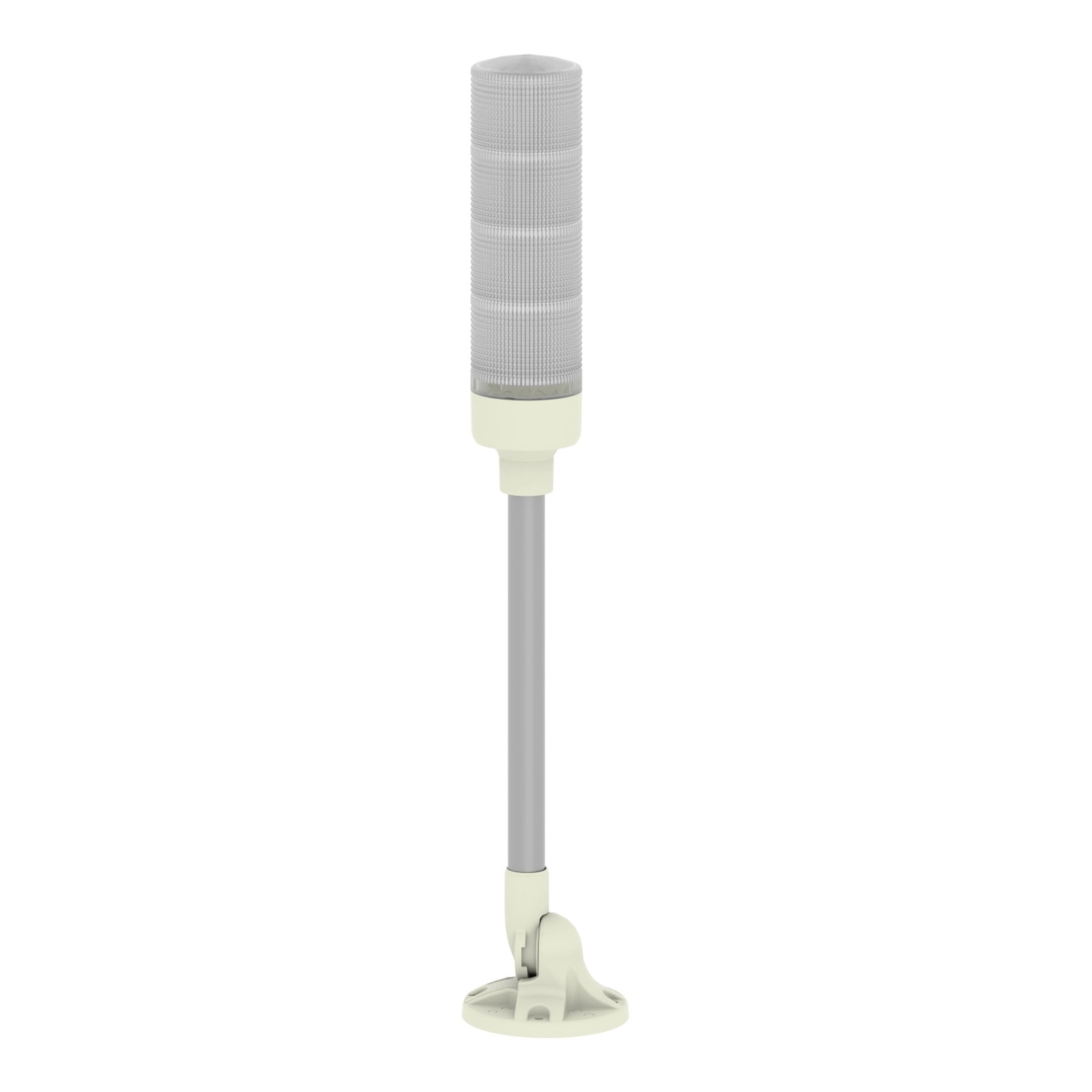

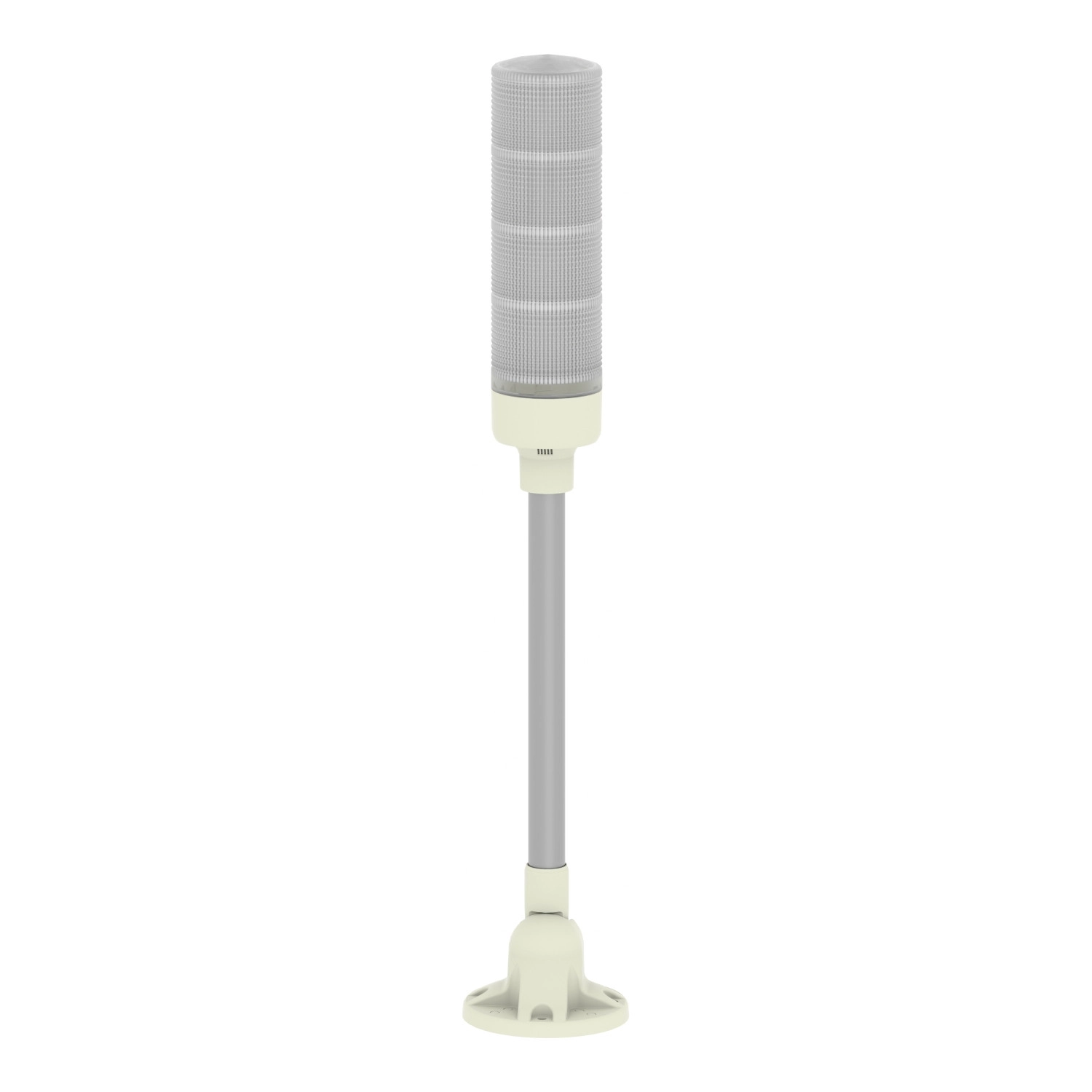

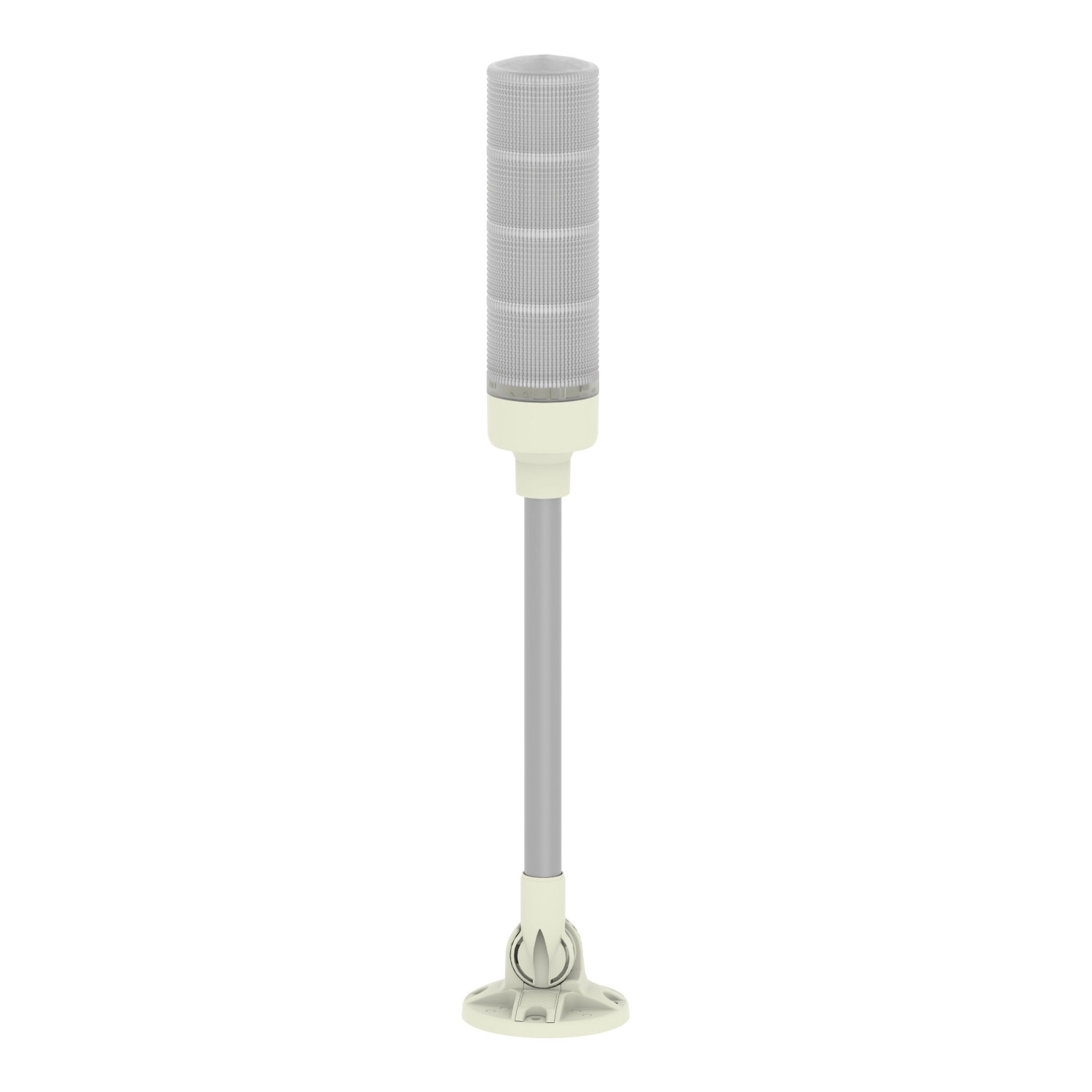

A Schneider Electric Harmony XVG termékcsalád XVGB4M típusú monolitikus jelzőoszlopa egy komplett, előre vezetékezett négyszínű fényjelző egység, amely ipari környezetben ideális vizuális állapotjelzésre. A 60 mm átmérőjű, alumínium csőre szerelt készülék hajtható konzollal rendelkezik, így könnyű hozzáférhetőséget és rugalmas felszerelési lehetőségeket biztosít különböző alkalmazási területeken.

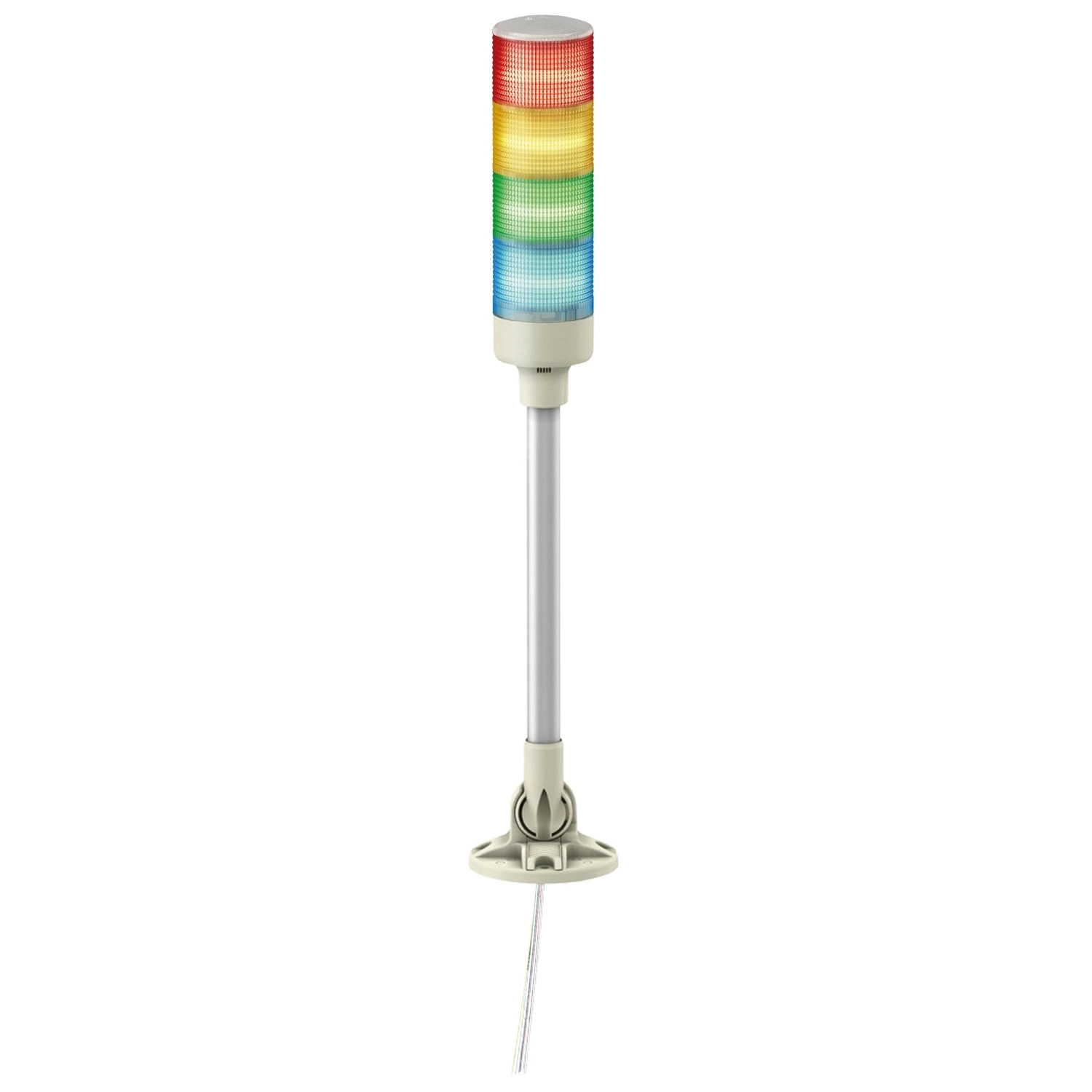

A XVGB4M jelzőoszlop négy különböző színű (piros, narancs, zöld és kék) LED világítóegységgel van felszerelve, amelyek állandó fényű jelzést biztosítanak. A termék gömbjének anyaga polikarbonát (UL94 V-2 besorolású), a csőtest ABS műanyagból (UL94HB besorolású), míg a cső alumíniumból készült, így tartós, mégis könnyű konstrukciót eredményez. Az eszköz IP40-es védettségi fokozata alapvető védelmet nyújt por és nedvesség ellen, így elsősorban beltéri környezetben használható.
A készülék műszaki jellemzőit tekintve 24 V AC/DC tápfeszültséggel üzemel, áramfelvétele 135 mA, teljesítményfelvétele 3,3 W. A jelzőoszlop PNP és NPN típusú diszkrét kimenetekkel rendelkezik, impulzus túlfeszültség tűrése 0,5 kV. A készülék bekötéséhez 0,33 mm² keresztmetszetű vezeték használható, alapfrekvenciája 2,64 kHz. A működési hőmérséklet tartomány -10...50 °C, míg tárolási hőmérséklet tartomány -35...70 °C között található, így széles körű ipari környezetben alkalmazható. A jelzőoszlop CE és EAC minősítésekkel rendelkezik, ami garantálja a termék megfelelőségét a vonatkozó szabványoknak.

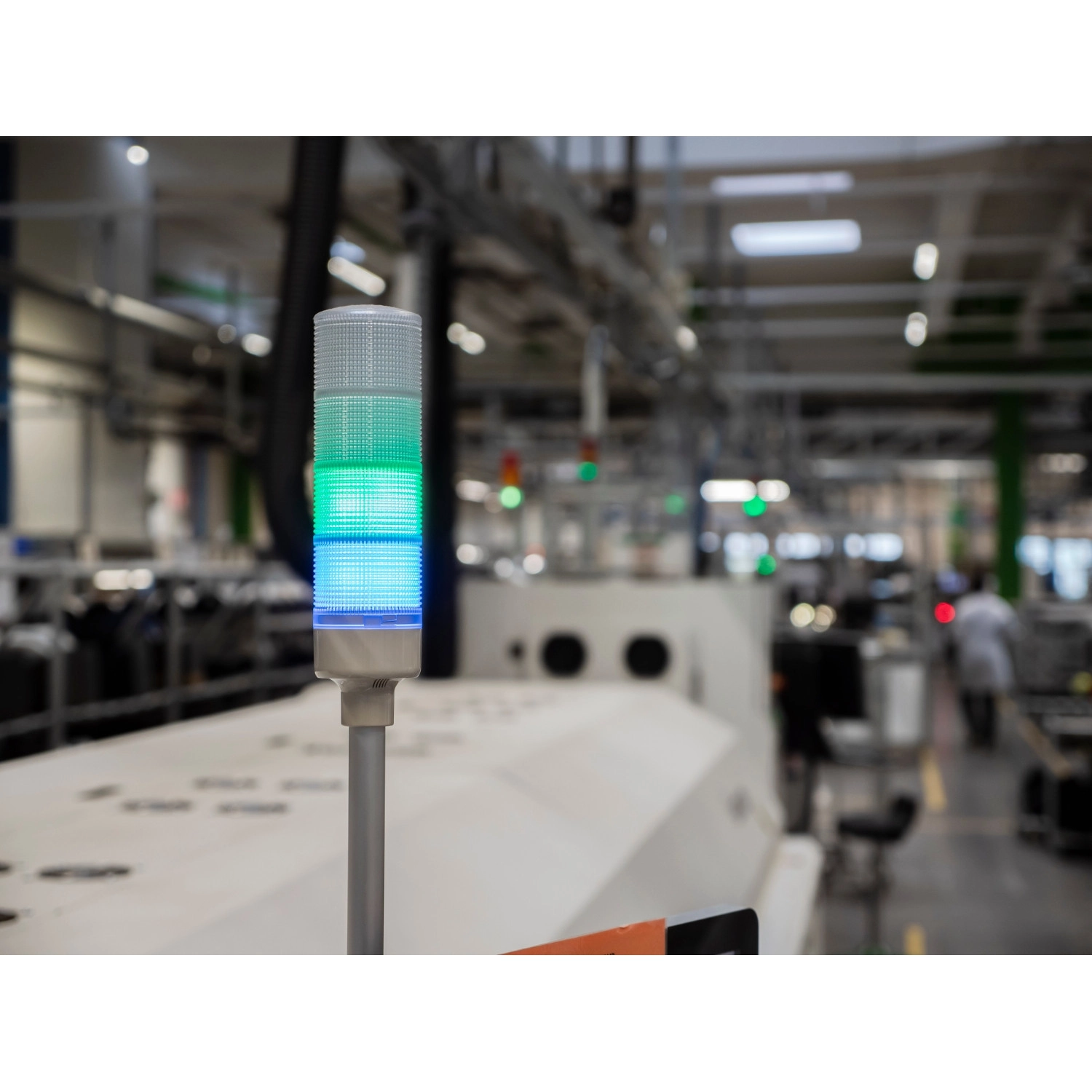

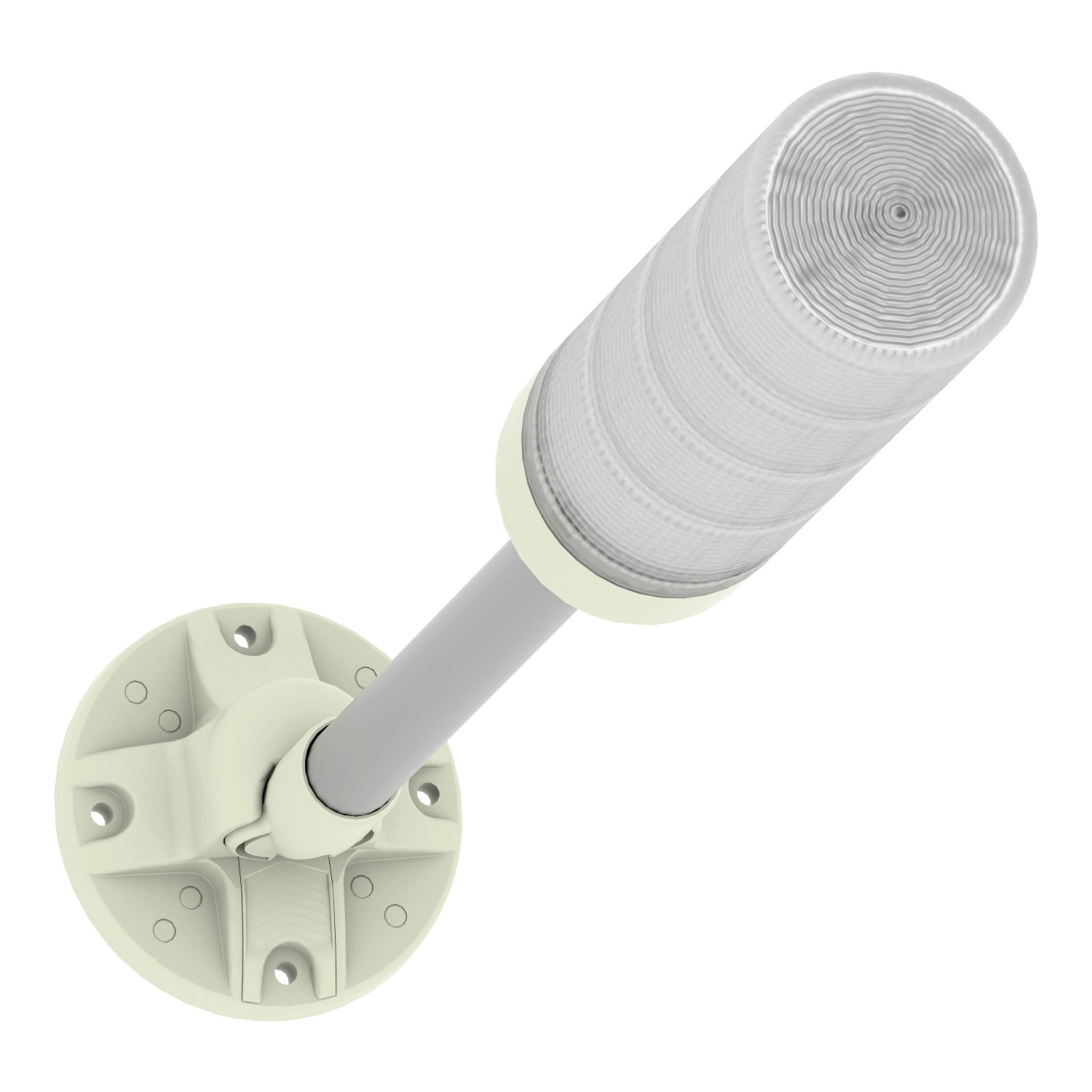

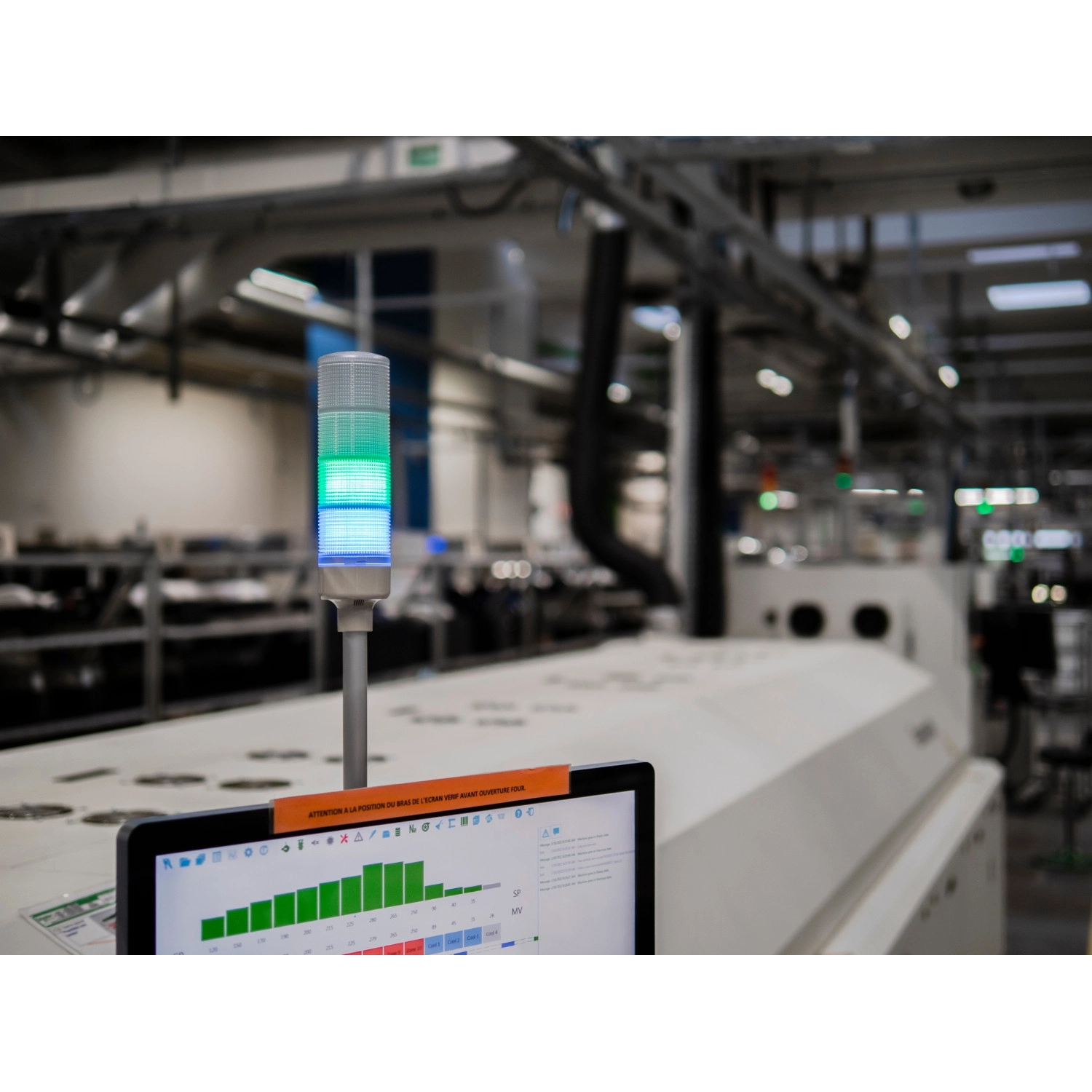

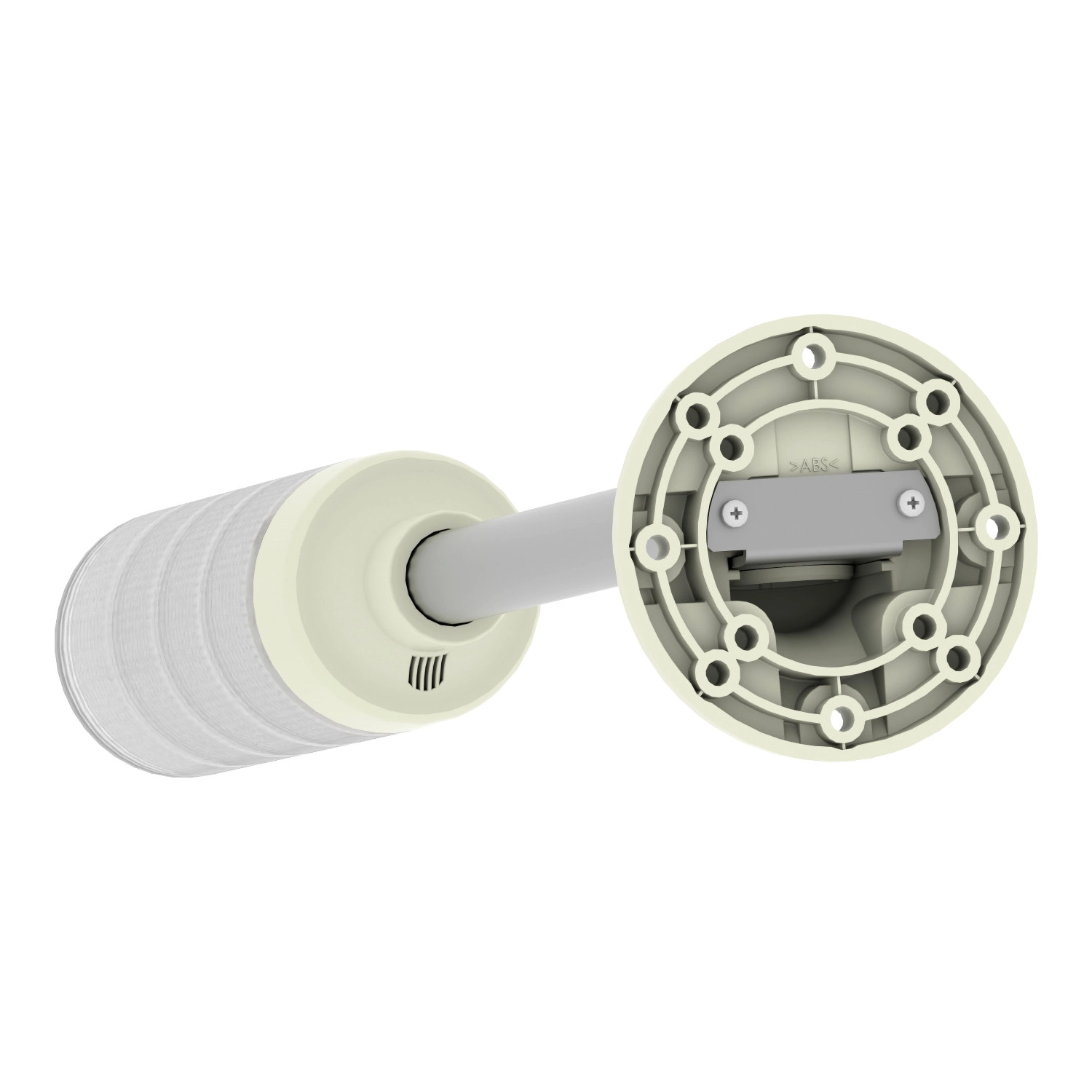

Az XVGB4M jelzőoszlop egyszerűen felszerelhető különféle felületekre a hajtható konzol segítségével. A részletes szerelési útmutató három különböző felszerelési lehetőséget mutat: standard Ø73 mm, 45°-os Ø73 mm és 45°-os Ø54 mm kiosztású rögzítést. A bekötés egyszerű, színkódolt vezetékekkel történik (piros, sárga, zöld, kék, narancs és fekete), amelyek pontos bekötési rajza a termék dokumentációjában található. A jelzőoszlop ideális választás gyártósorok, gépek, berendezések állapotjelzésére, folyamatok vizuális monitorozására vagy vészjelzésre. Az XVGB4M Schneider Electric termék kiváló minőségével és megbízhatóságával hosszú távú megoldást kínál az ipari jelzéstechnika területén.
Schneider Electric Easy Harmony XVG - XVGB4M - komplett fényoszlop, 4 szintes, piros - nar. - zöld - kék, 24 VAC/DC, tartócsöves, csavaros, elhajtható műszaki adatok
Főbb jellemzők
Termékcsalád: Harmony XVG
Termék vagy komponens típusa: Komplett előre vezetékezett monolitikus jelzőoszlop
Jelzőoszlop típusa: 4 világító egységgel
Anyagok: PC (UL94 V-2): búra, ABS (UL94HB): csőtest, Alumínium: cső
Szerelési átmérő: 60 mm
Komponens neve: XVG
Eszköz rögzítése: Csöves rögzítés hajtható konzollal
Fényforrás: LED állandó piros, LED állandó zöld, LED állandó narancs, LED állandó kék
Fényegységek színei: Piros/narancs/zöld/kék
Jelzőoszlop alap típusa: Alap zümmer nélkül
Kiegészítő műszaki adatok
Névleges tápfeszültség: 24 V AC/DC
Kábelkeresztmetszet: 0,33 mm²
Diszkrét kimenet típusa: PNP és NPN
Névleges impulzus kitartási feszültség: 0,5 kV
Áramfogyasztás: 135 mA
Teljesítményfelvétel: 3,3 W
Alapfrekvencia: 2,64 kHz
Környezeti jellemzők
Termék tanúsítványok: CE, EAC
Környezeti hőmérséklet tároláskor: -35…70 °C
Környezeti hőmérséklet üzemeltetéskor: -10…50 °C
IP védettségi fokozat: IP40
Méretek és szerelés
Szerelési lehetőségek: Ø73 mm standard, Ø73 mm 45°-os, vagy Ø54 mm 45°-os kiosztással
Csatlakoztatás: Színkódolt vezetékekkel (RD: Piros, YE: Sárga, GR: Zöld, BU: Kék, OR: Narancs, BK: Fekete)
