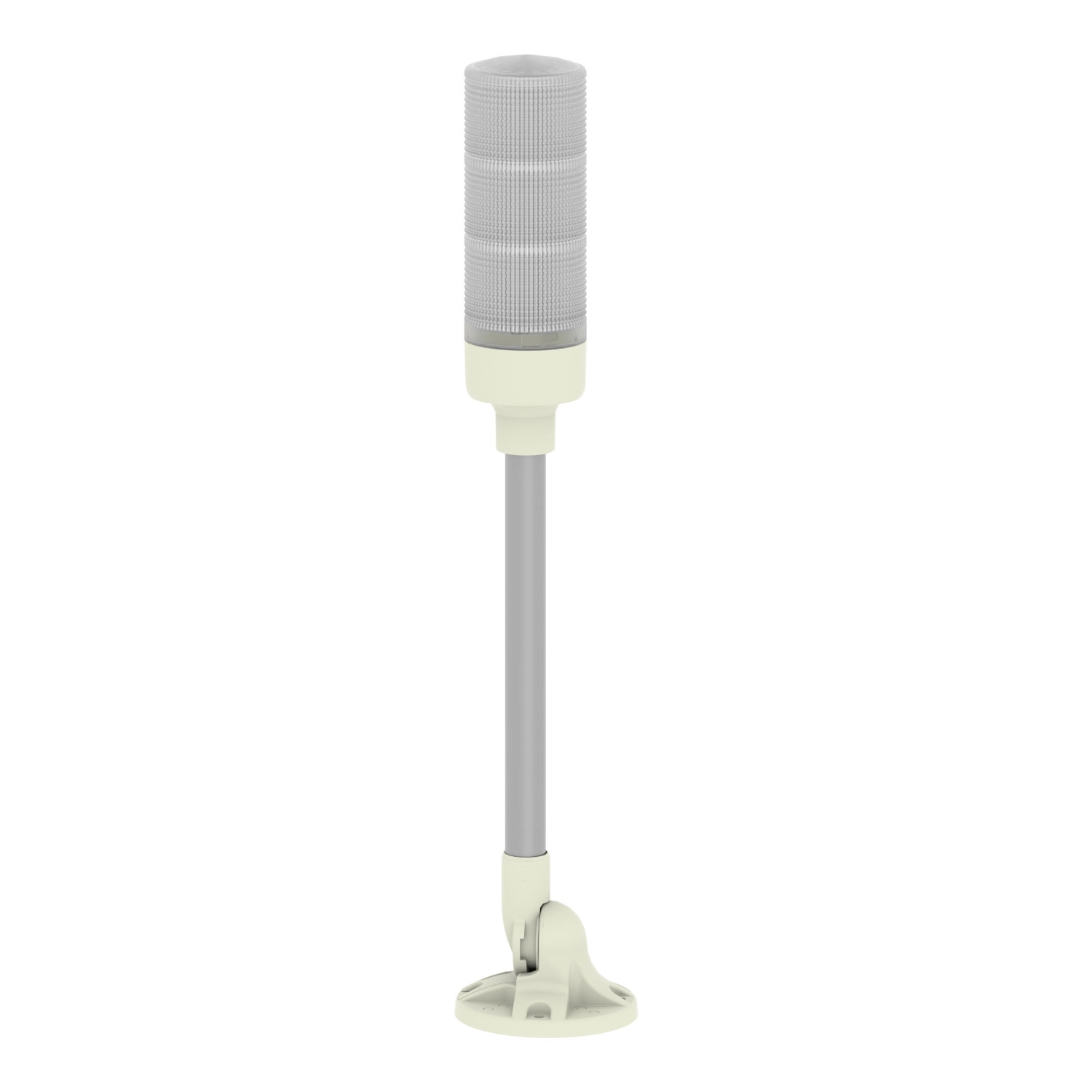

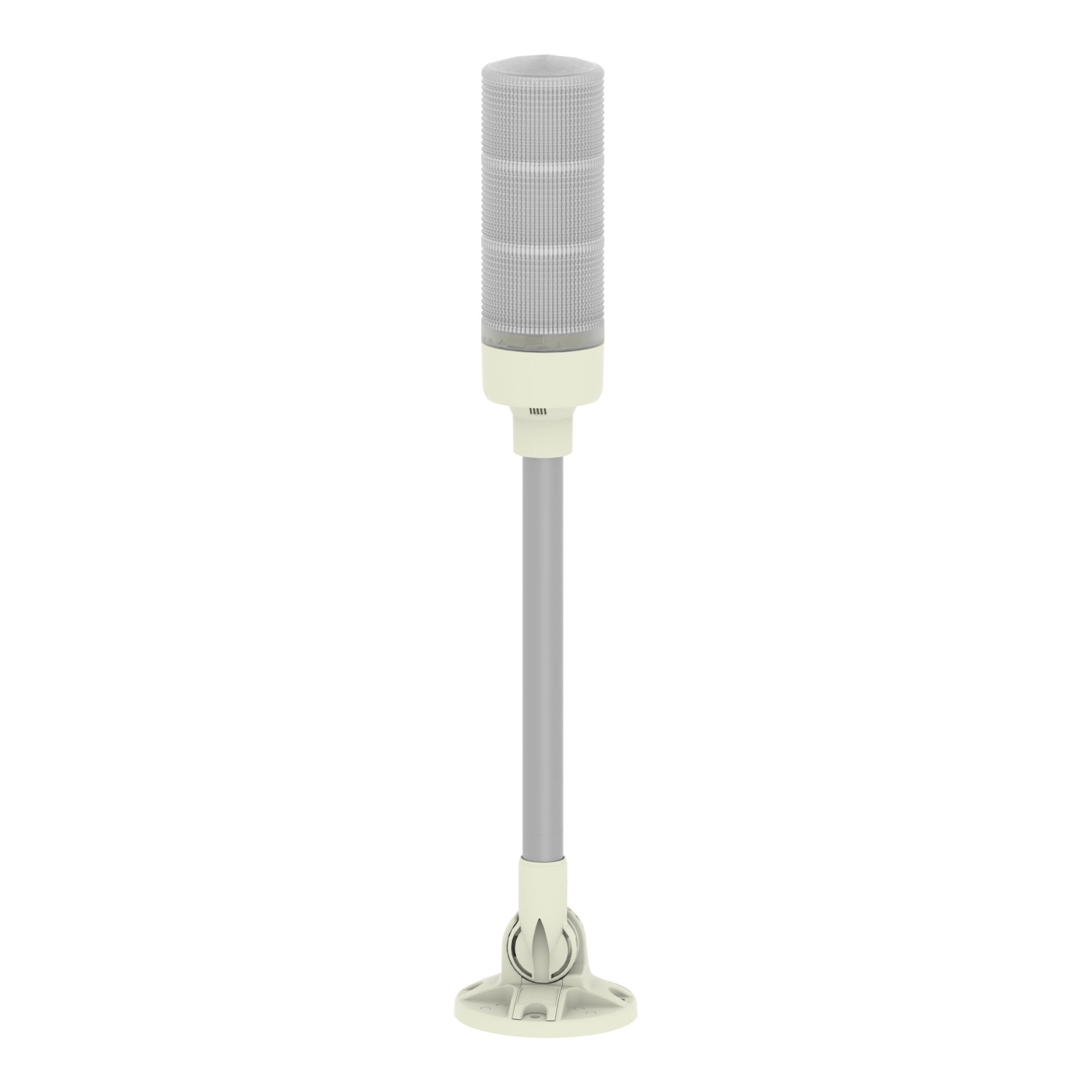

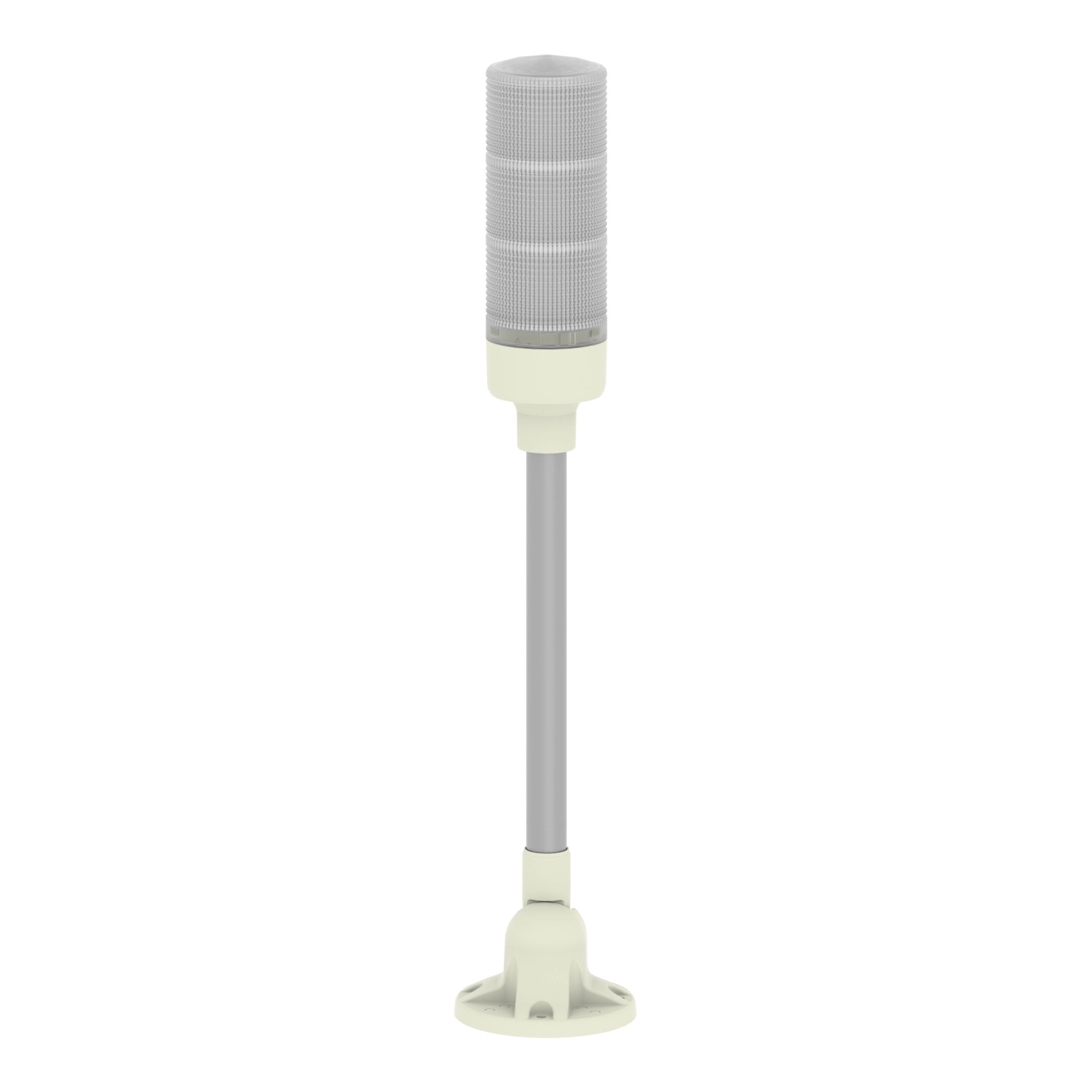

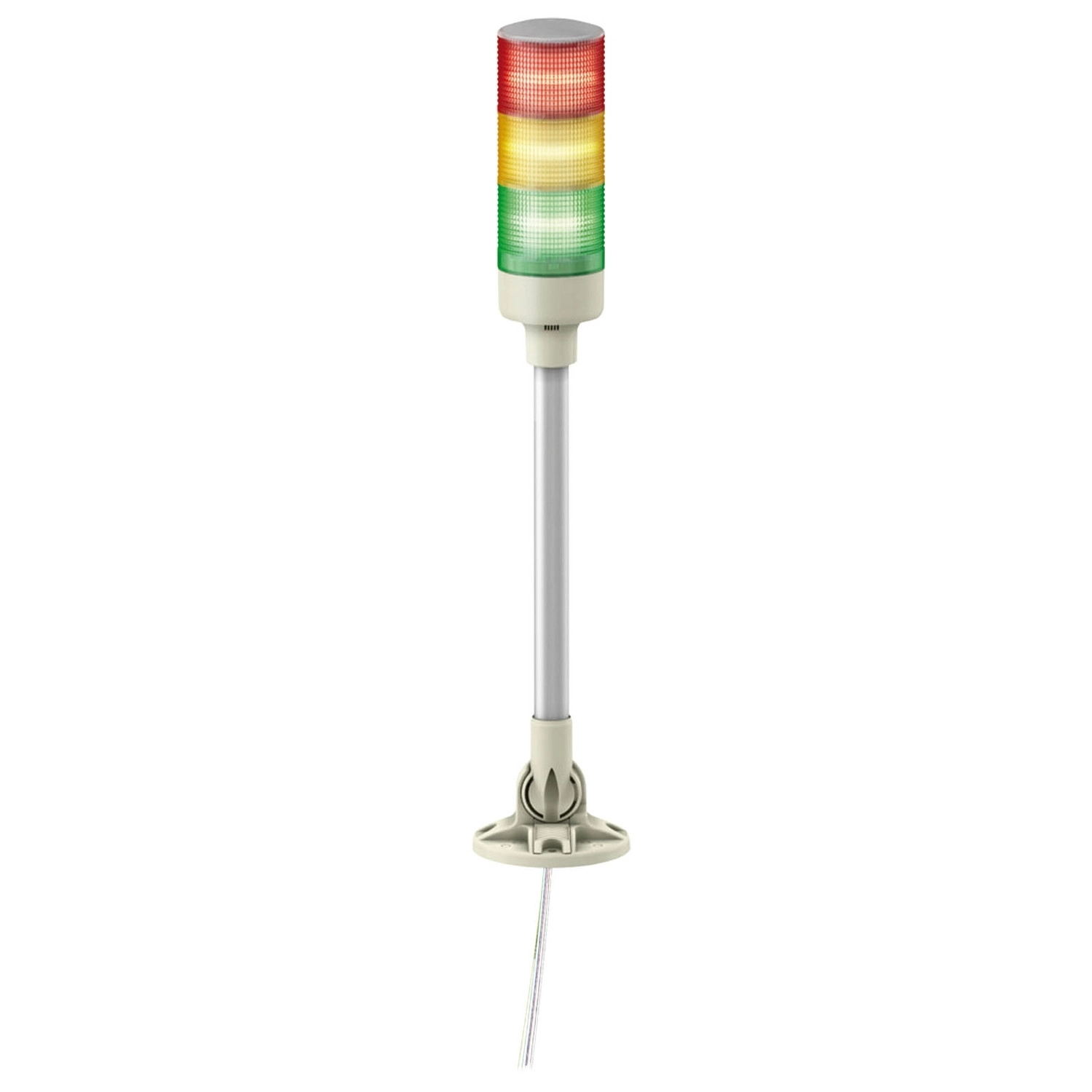

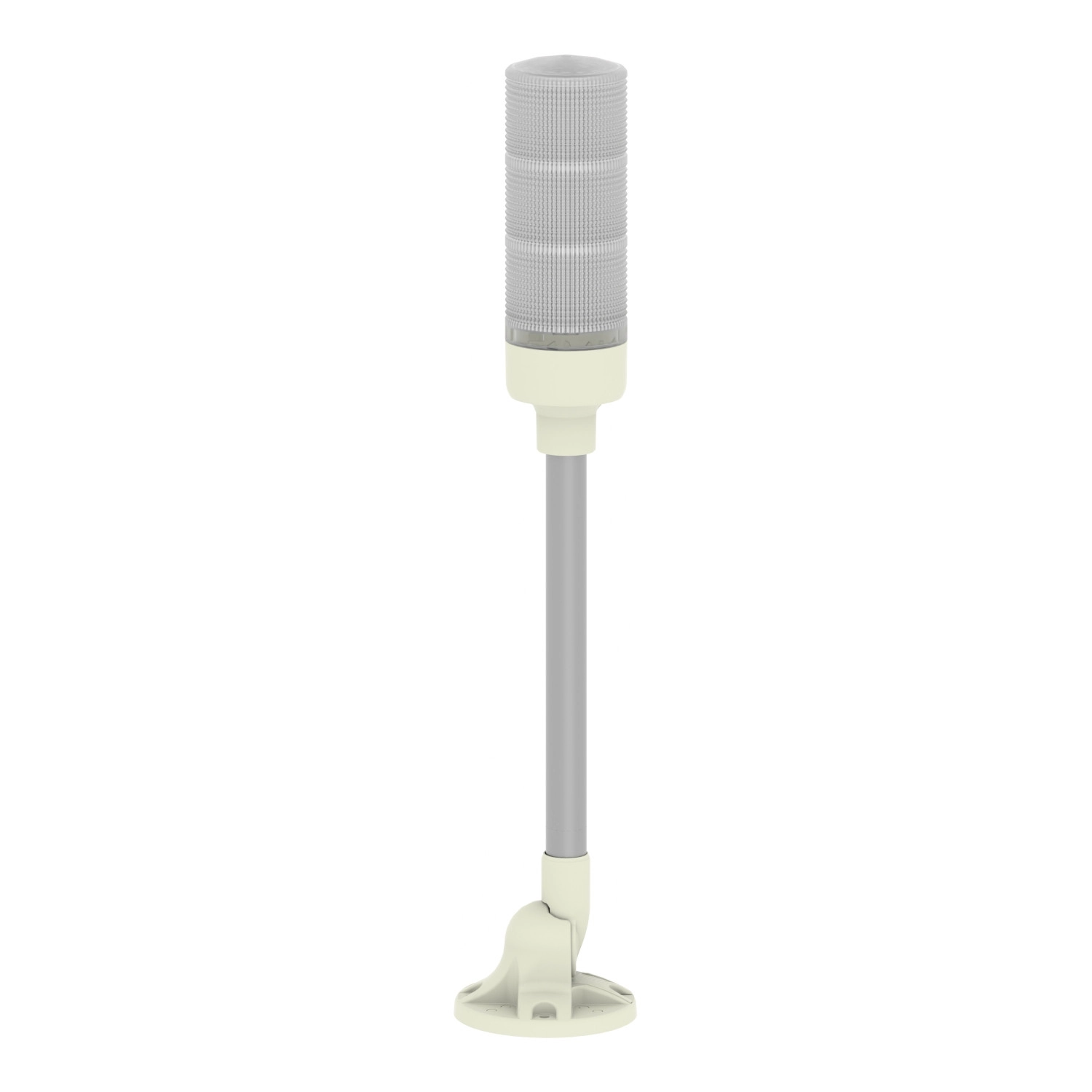

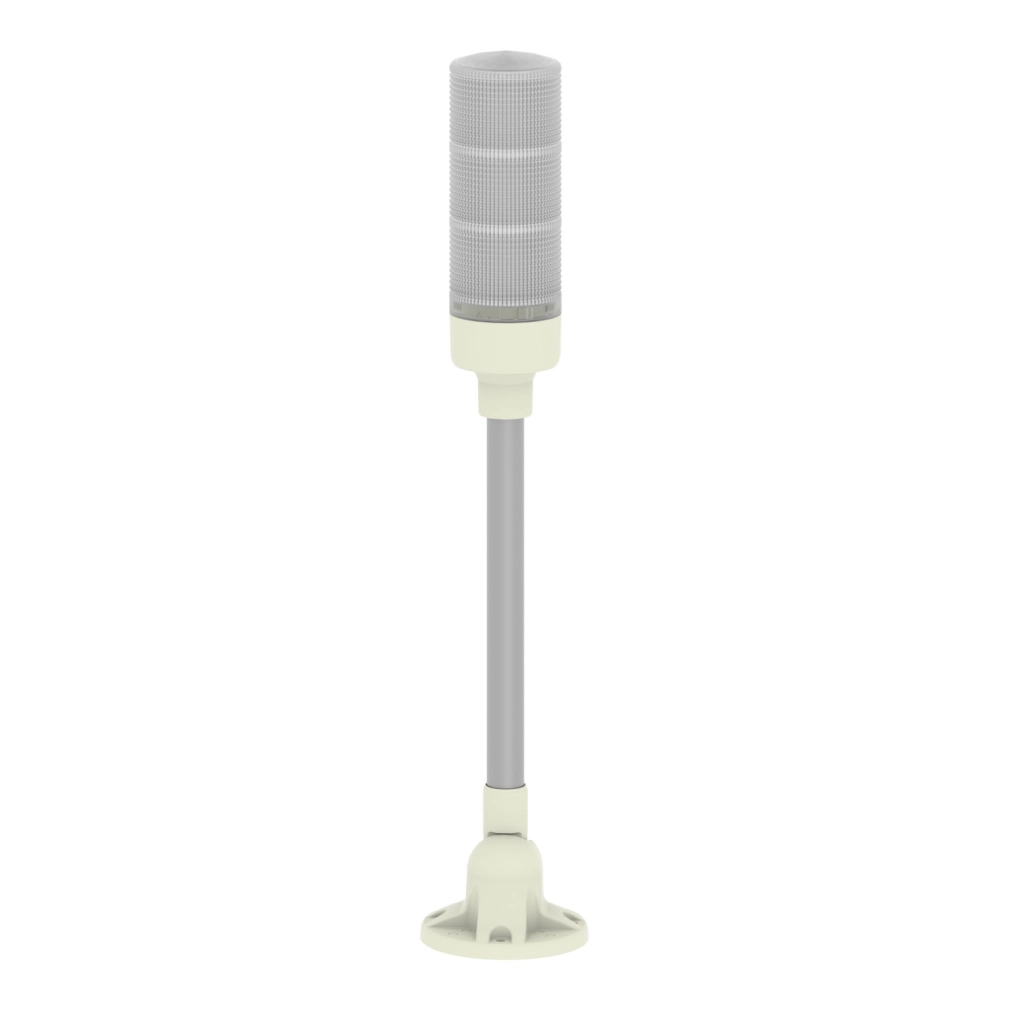

A Schneider Electric Harmony XVG XVGB3M egy komplett, előre vezetékezett, monolitikus fényoszlop, amely ideális megoldást kínál ipari berendezések, gépsorok és vezérlőpultok vizuális jelzéseihez. Ez a háromszintes kivitelű fényoszlop a piros, narancs és zöld színek kombinációjával teszi lehetővé a különböző üzemállapotok egyértelmű jelzését, legyen szó hibajelzésről, figyelmeztetésről vagy normál működési állapotról.
A XVGB3M modell 24V AC/DC tápfeszültségen működik, és tartós LED technológiával szerelt egységekből áll, amelyek állandó fényt biztosítanak. A termék 60 mm-es csatlakozási átmérőjének és az alumínium csőre szerelt, elhajtható tartókonzolnak köszönhetően különösen sokoldalúan telepíthető. A termék IP40-es védettségi besorolással rendelkezik, így elsősorban beltéri, száraz vagy enyhén poros környezetben alkalmazható.
A Harmony XVG XVGB3M fényoszlop konstrukciója és anyaghasználata a tartósságot helyezi előtérbe. A PC (UL94 V-2) anyagból készült búra, az ABS (UL94HB) csőtest és az alumínium cső stabil és ellenálló kialakítást biztosít. A terméket PNP és NPN típusú diszkrét kimenetekkel látták el, ami megkönnyíti a különböző vezérlőrendszerekhez történő illesztést. A 0,5 kV impulzus feszültségállóság, a 109 mA áramfelvétel és a 3,1 W teljesítményfelvétel pedig megfelelő elektromos kompatibilitást és energiahatékonyságot garantál.
A Schneider Electric XVGB3M fényoszlop -10...50°C közötti működési hőmérséklet tartománya lehetővé teszi a legtöbb beltéri ipari környezetben történő alkalmazást. A termék CE és EAC tanúsítvánnyal rendelkezik, ami biztosítja a vonatkozó nemzetközi szabványoknak való megfelelést. A 2,64 kHz-es alapfrekvencia megfelelően látható jelzést biztosít, anélkül, hogy zavaró lenne. A termékhez részletes bekötési rajz is tartozik, amely egyértelműen jelöli a piros, sárga, zöld, narancssárga és fekete vezetékek funkcióit, valamint a szükséges 0,5A-es biztosítékot a 24V AC/DC tápfeszültséghez való csatlakoztatáskor.
Schneider Electric Easy Harmony XVG - XVGB3M - komplett fényoszlop, 3 szintes, piros - narancs - zöld, 24 VAC/DC, tartócsöves, csavaros, elhajtható műszaki adatok
Főbb jellemzők
Termékcsalád: Harmony XVG
Termék vagy alkatrész típusa: Komplett előre vezetékezett monolitikus fényoszlop
Jelzőfény típusa: 3 megvilágított egység
Anyagösszetétel: PC (UL94 V-2): búra, ABS (UL94HB): csőtest, Alumínium: cső
Szerelési átmérő: 60 mm
Komponens neve: XVG

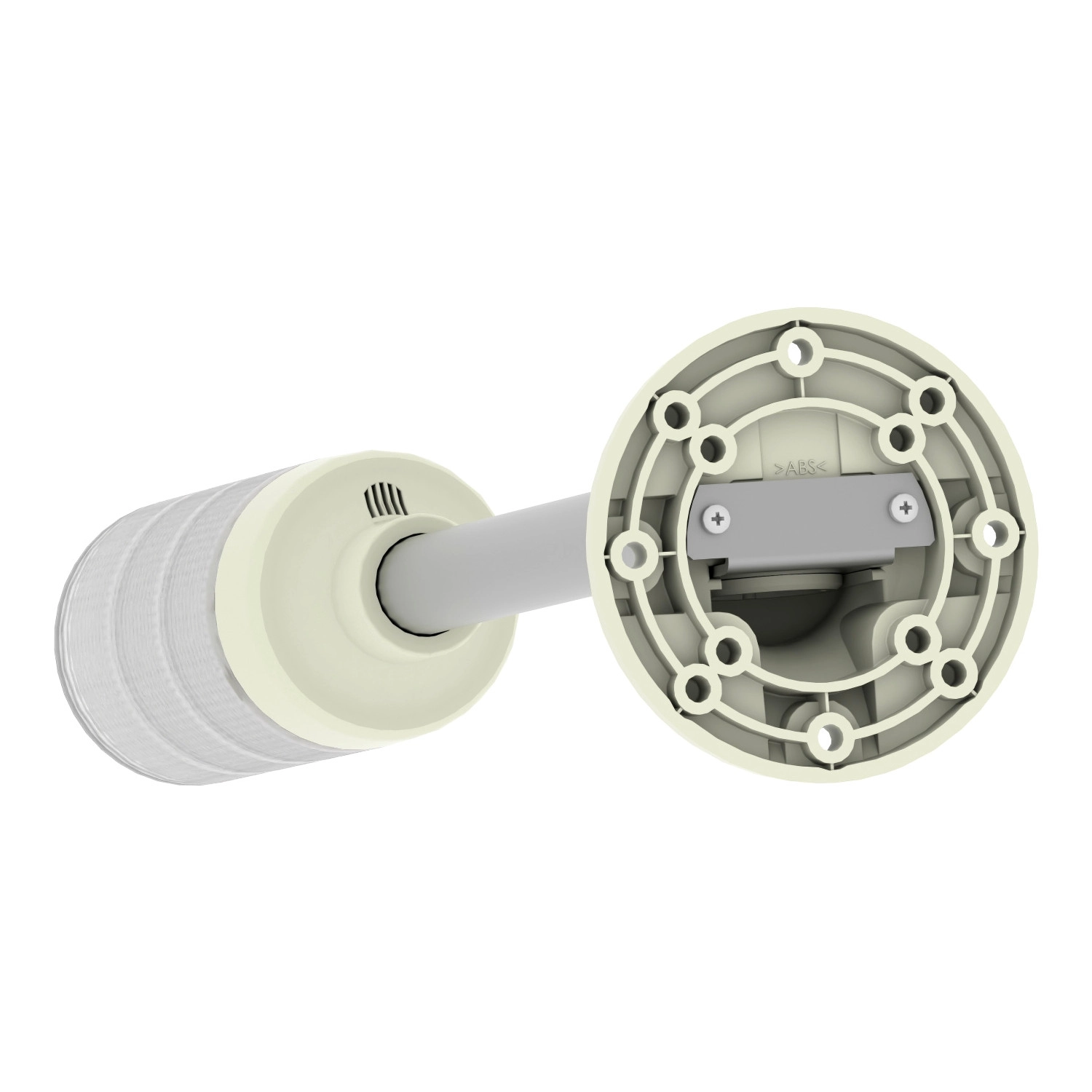

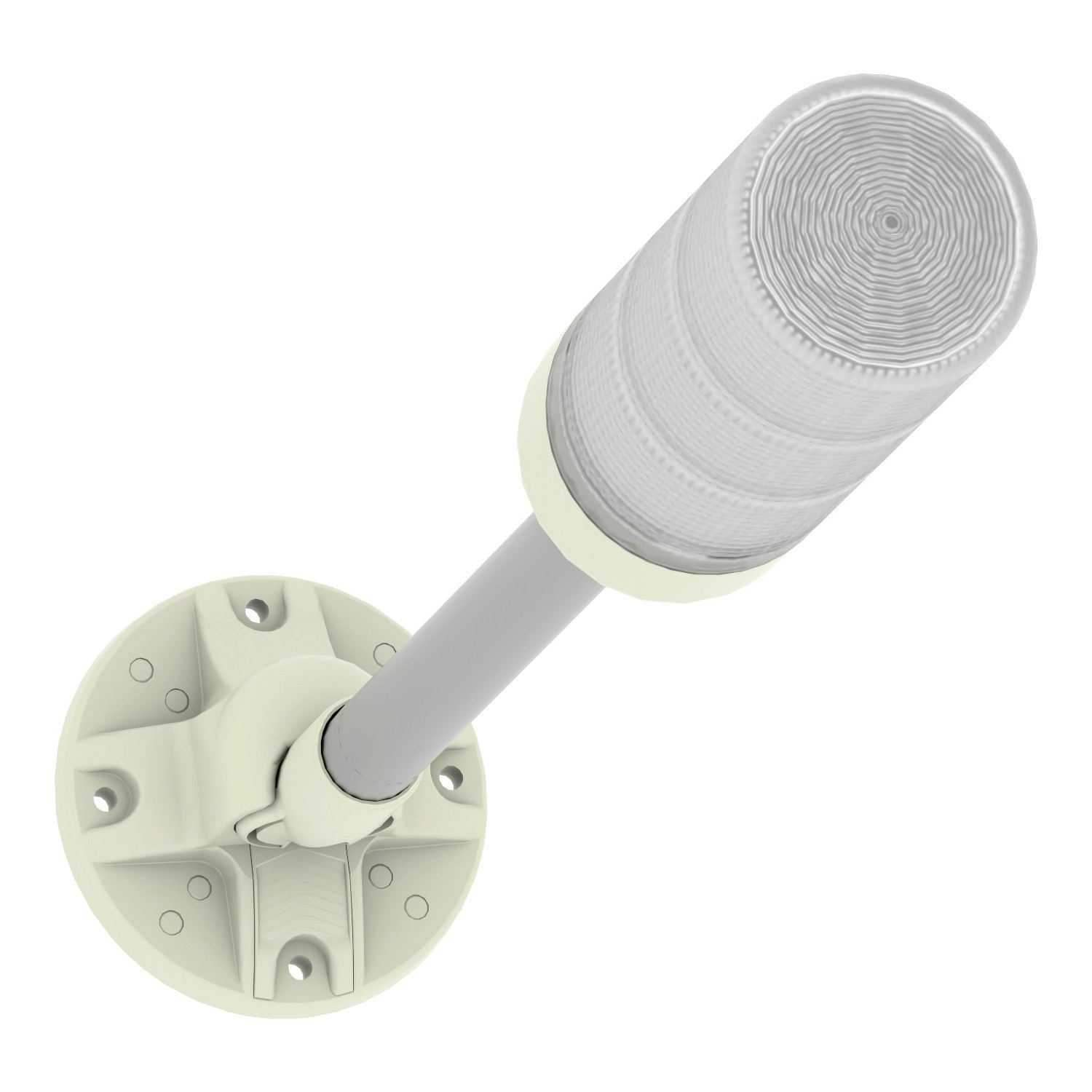

Eszköz rögzítése: Csőre szerelés elhajtható konzollal
Fényforrás: LED állandó piros, LED állandó zöld, LED állandó borostyán
Fényblokk színe: Piros/narancs/zöld
Jelzőalap típusa: Jelzőbázis hangjelző nélkül
Kiegészítő műszaki jellemzők
Névleges tápfeszültség: 24 V AC/DC
Kábelkeresztmetszet: 0,33 mm²
Diszkrét kimenet típusa: PNP és NPN
Névleges impulzus feszültségállóság [Uimp]: 0,5 kV
Áramfelvétel: 109 mA
Teljesítményfelvétel: 3,1 W
Alapfrekvencia: 2,64 kHz
Környezeti paraméterek
Terméktanúsítványok: CE, EAC
Környezeti hőmérséklet tárolás esetén: -35...70 °C
Környezeti hőmérséklet üzemeltetés közben: -10...50 °C
IP védettségi fokozat: IP40
Méretek és szerelési információk
Szerelési lehetőségek:
- Ø73 mm/2,87 hüvelyk, standard kivitelben
- Ø73 mm/2,87 hüvelyk, 45°-ban
- Ø54 mm/2,13 hüvelyk, 45°-ban
A szereléshez szükséges vastagság + 10 mm/0,39 hüvelyk
Rögzítés: hatlapú anya peremmel
Bekötési információk
Az "ON" kapcsoló világításhoz és/vagy folyamatos hangjelzéshez
Biztosíték (névleges áram: 0,5 A)
Vezetékszínek: RD: Piros, YE: Sárga, GR: Zöld, OR: Narancs, BK: Fekete
