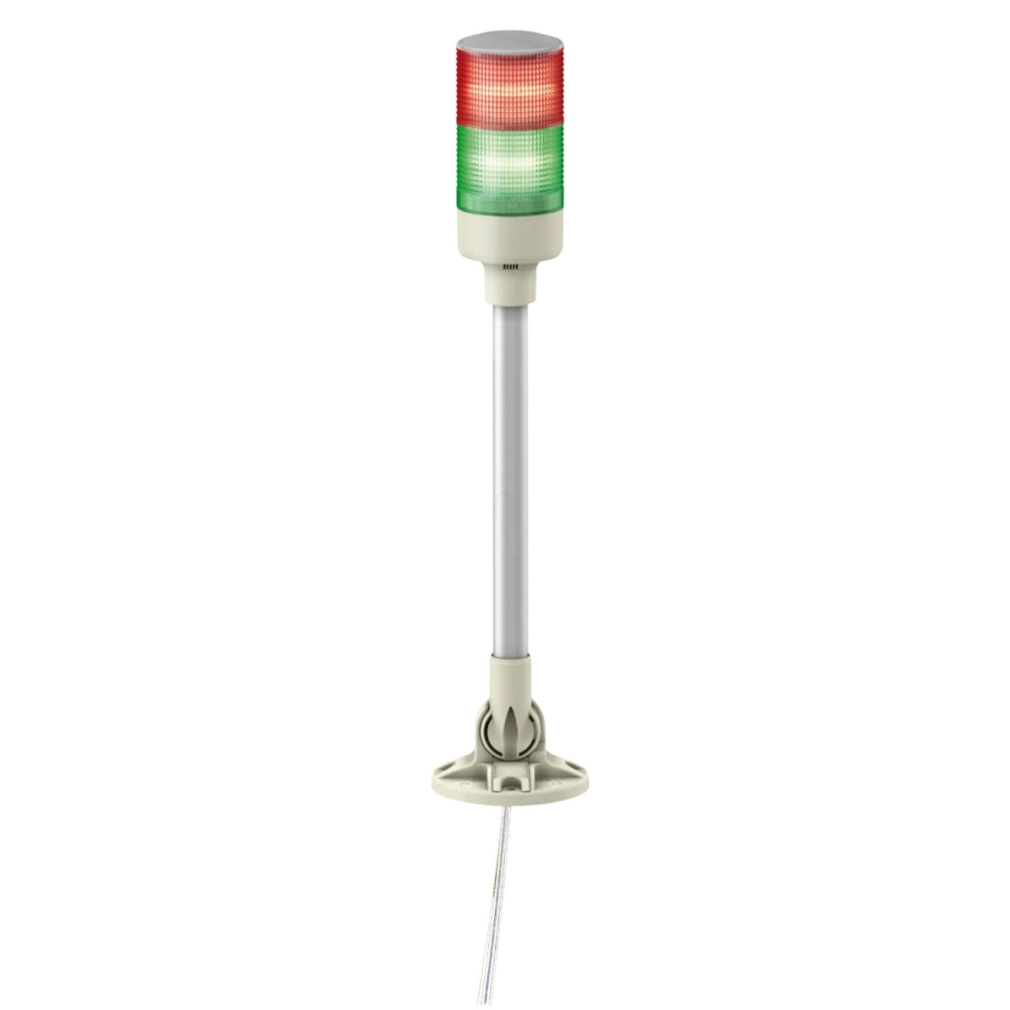

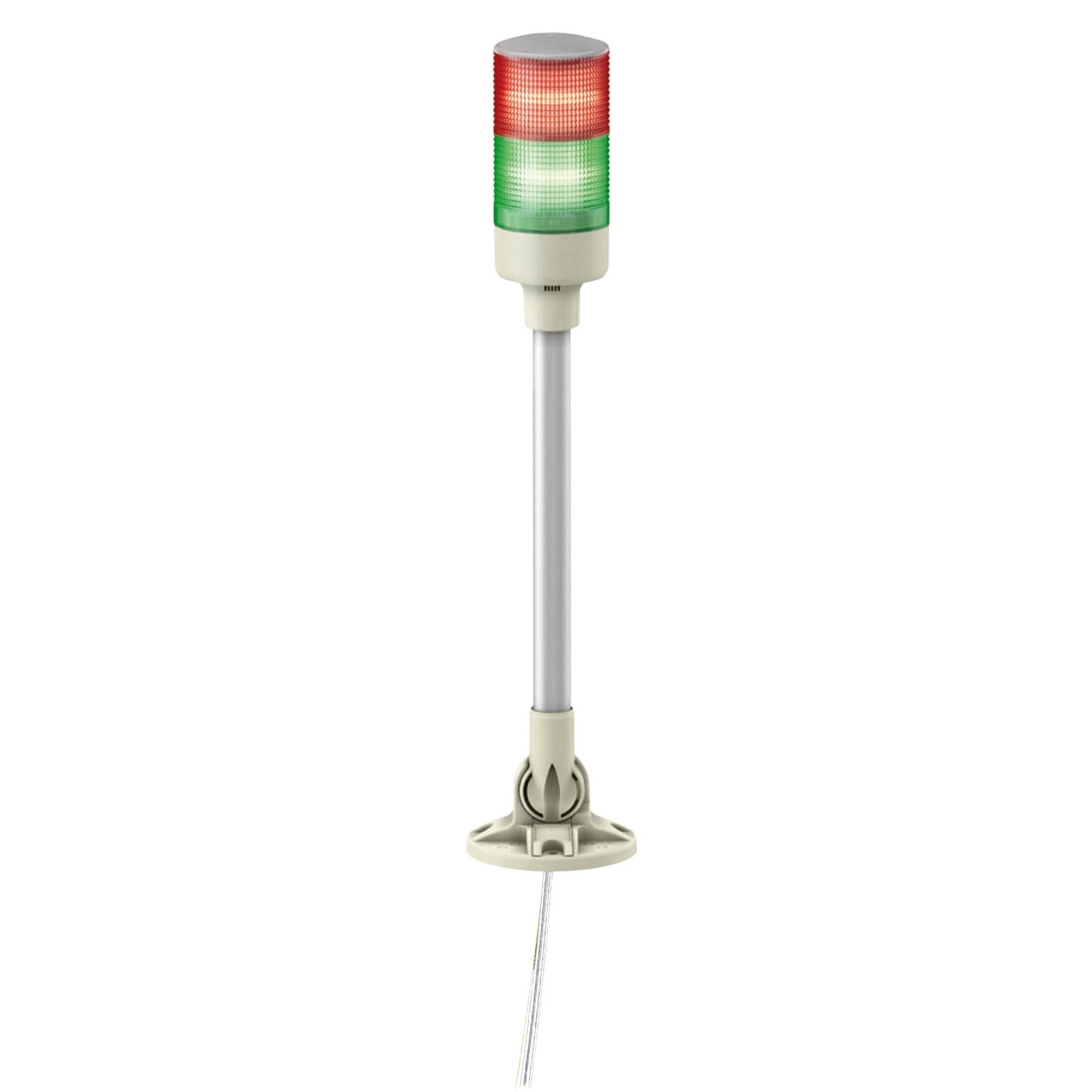

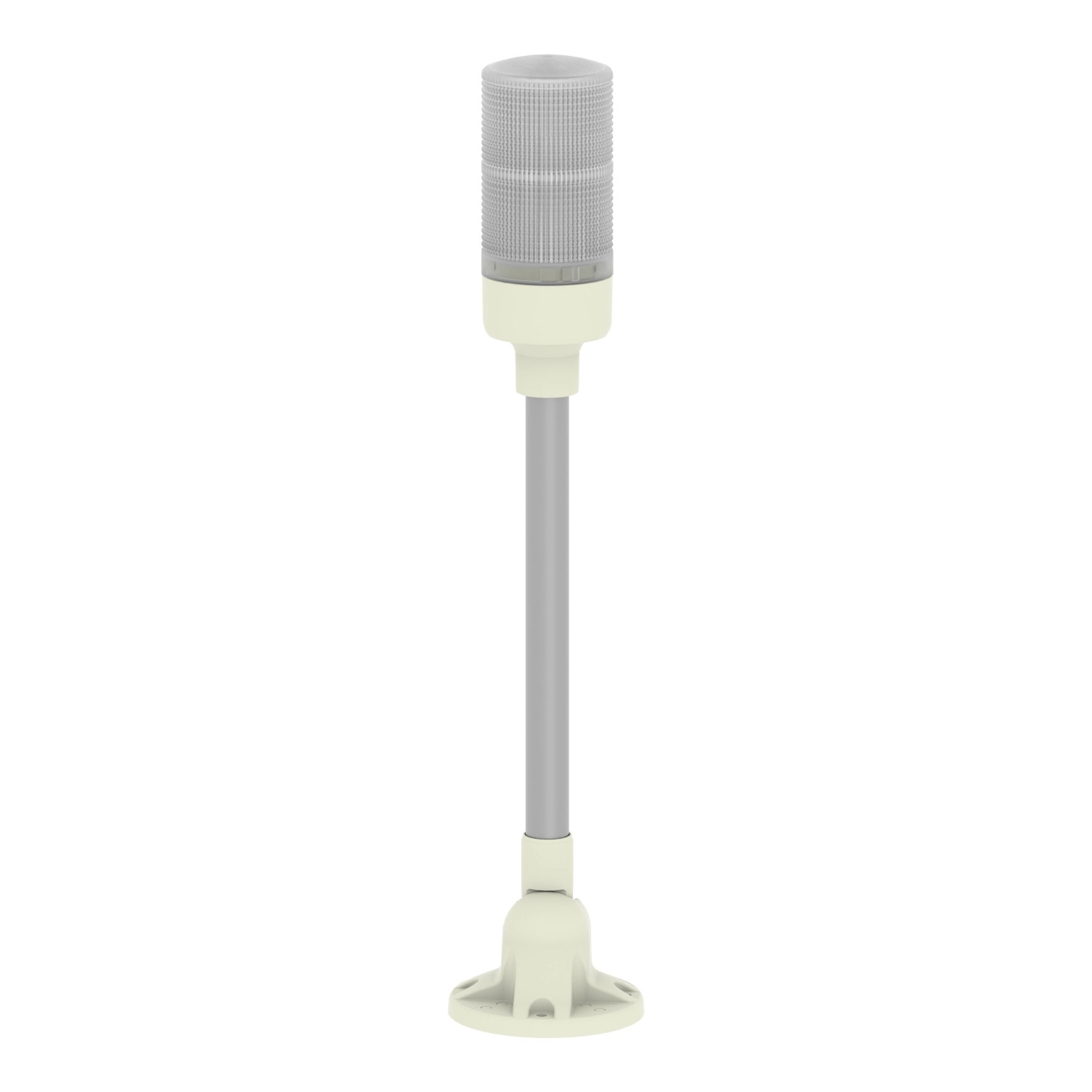

A Schneider Electric Harmony XVG XVGB2M egy komplett, előre vezetékezett monolitikus fényoszlop, mely ipari környezetben ideális vizuális jelzőeszköz a gépállapot vagy folyamatállapot jelzésére. Ez a 60 mm átmérőjű, kétszínű (piros-zöld) jelzőtorony egyedülálló módon ötvözi a robosztus kivitelt a praktikus funkcionalitással, így tökéletes választás gyártósorok, gépek vagy ipari berendezések állapotjelzésére.

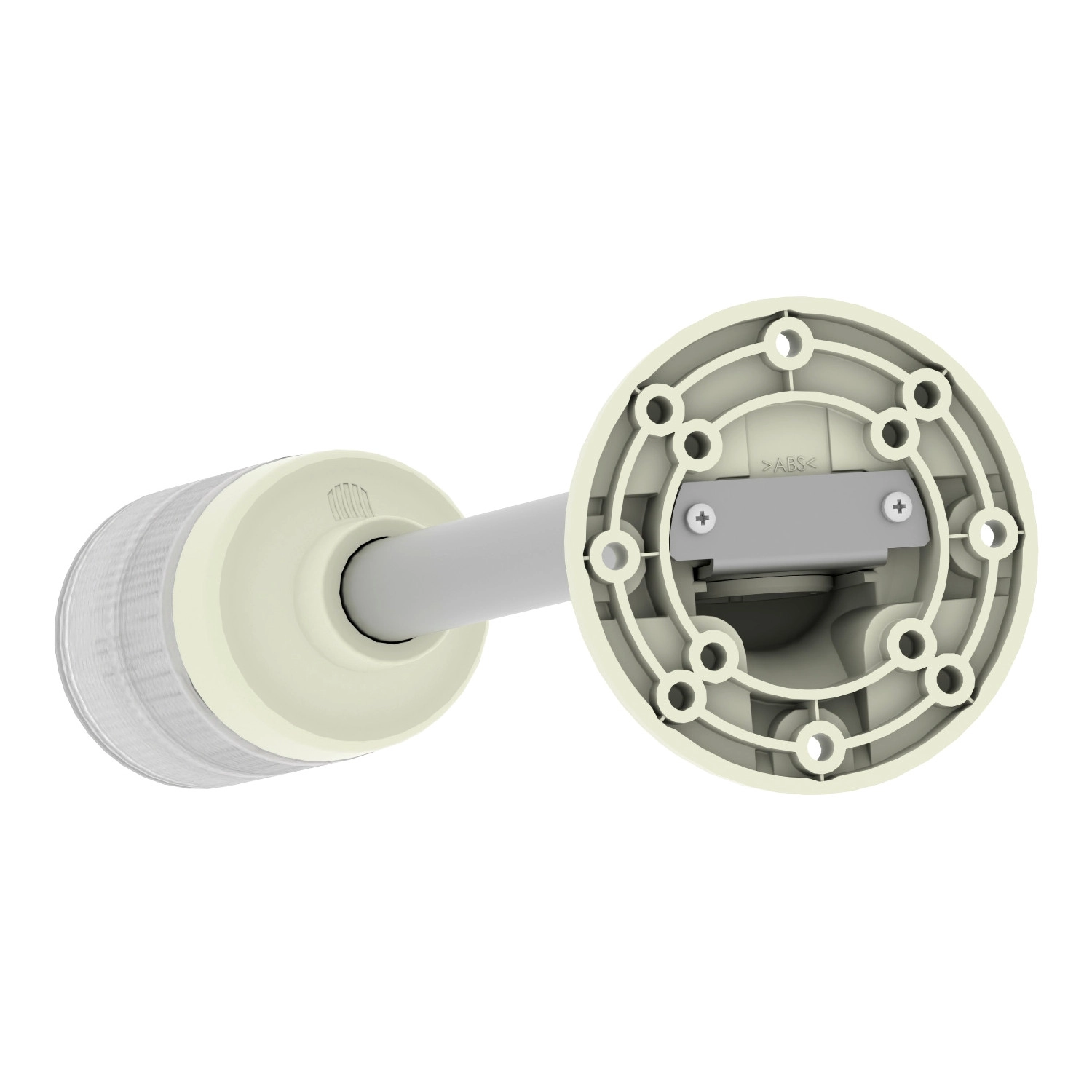

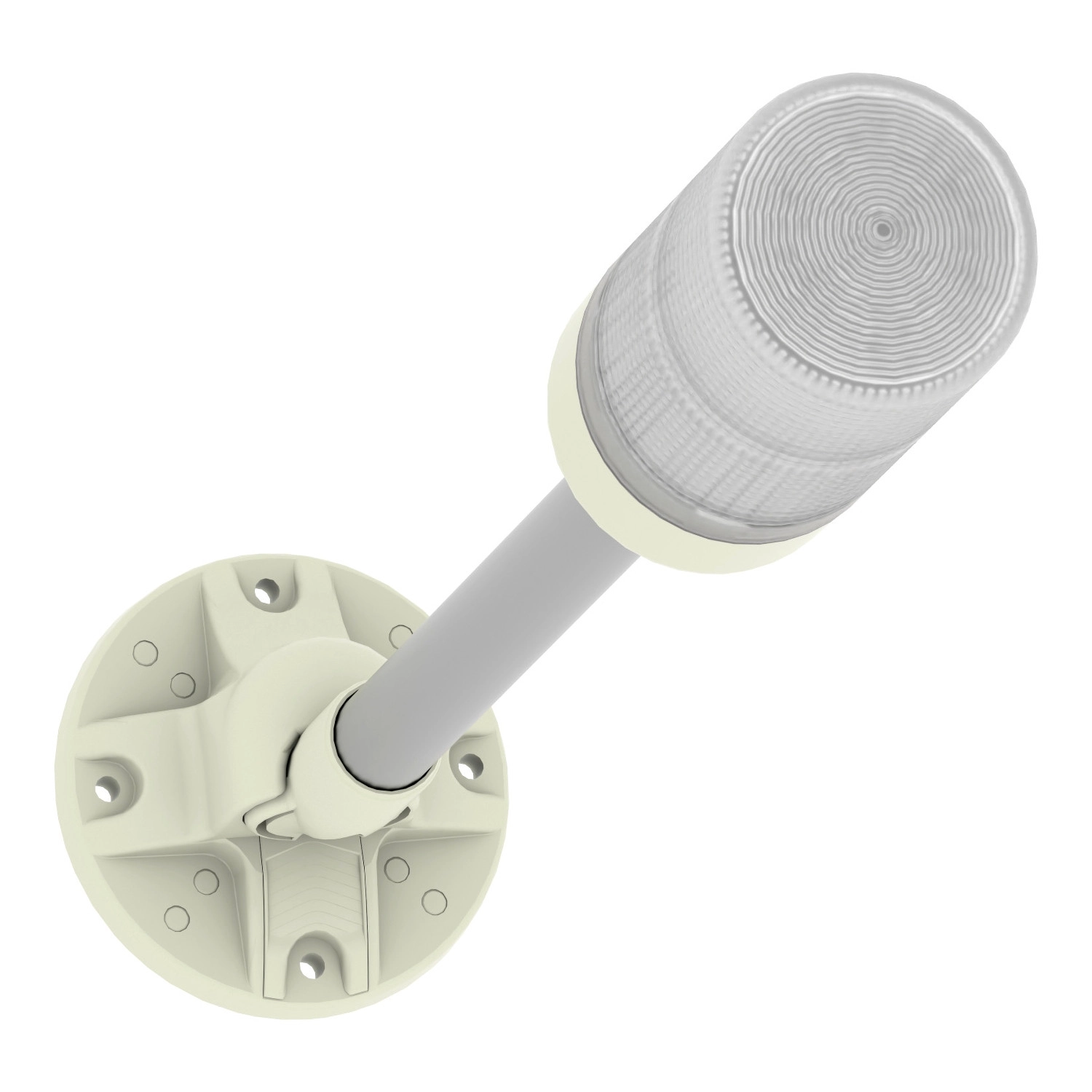

A XVGB2M modell két megvilágított egységből áll, amelyek folyamatos fényű LED technológiával működnek - az egyik piros, a másik zöld színben. Az alumínium csőre szerelt kivitel csavaros, elhajtható konzollal kombinálva maximális rugalmasságot biztosít a telepítés során. A tartószerkezet három különböző módon is felszerelhető: 73 mm átmérőjű standard, 73 mm átmérőjű 45°-os, vagy 54 mm átmérőjű 45°-os elrendezésben, így szinte bármilyen felületre optimálisan rögzíthető. A telepítés egyszerűségét tovább fokozza a 60 mm-es szerelési átmérő és a hatlapfejű anyás rögzítési rendszer.
A termék műszaki specifikációi között szerepel a 24 V AC/DC tápfeszültség, amely széles kompatibilitást biztosít különböző ipari rendszerekkel. A fényoszlop diszkrét kimeneti típusa mind PNP, mind NPN kompatibilis, így gyakorlatilag bármilyen vezérlőrendszerhez csatlakoztatható. Az elektromos jellemzők között említésre méltó a 68 mA-es áramfogyasztás, az 1,6 W-os teljesítményfelvétel, valamint a 0,5 kV-os névleges impulzus-állóképesség. A 0,33 mm² keresztmetszetű kábel megfelelő áramvezetést biztosít, a 2,64 kHz-es alapfrekvencia pedig a hatékony működést garantálja.
A XVGB2M jelzőtorony anyaga gondosan megválasztott, tartós összetevőkből áll: a bura PC (UL94 V-2), a cső ABS (UL94HB), míg a tartóoszlop anyaga alumínium. Ez a kombináció nemcsak tartósságot, hanem a különböző ipari környezetekhez való alkalmazkodást is biztosítja. A termék IP40-es védelmi besorolással rendelkezik, ami megfelelő védelmet nyújt szilárd idegen testek behatolása ellen, így ideális választás beltéri ipari környezetben. Üzemi hőmérséklet-tartománya -10°C és +50°C között mozog, tárolási hőmérséklete pedig -35°C és +70°C között lehet, ami széles alkalmazási spektrumot tesz lehetővé különböző éghajlati viszonyok között.
A Schneider Electric XVGB2M jelzőtorony CE és EAC tanúsítványokkal rendelkezik, ami garantálja a termék megfelelését a vonatkozó európai és eurázsiai szabványoknak és előírásoknak. A bekötés során érdemes figyelembe venni a mellékelt kapcsolási rajzot, ahol a piros (RD), zöld (GR) és fekete (BK) vezetékek egyértelmű útmutatást adnak a helyes elektromos csatlakoztatáshoz. A gyártó javasolja 0,5 A-es biztosíték használatát a rendszer védelméhez. A praktikus összeszerelési és méretrajzok további segítséget nyújtanak a telepítés során, így a XVGB2M jelzőtorony gyorsan és problémamentesen üzembe helyezhető.
Schneider Electric Easy Harmony XVG - XVGB2M - komplett fényoszlop, 2 szintes, piros - zöld, 24 VAC/DC, tartócsöves, csavaros, elhajtható műszaki adatok
Fő jellemzők
Termékcsalád: Harmony XVG
Termék vagy alkatrész típusa: Komplett előre vezetékezett monolitikus jelzőtorony
Jelzőtorony vagy jelzőegység típusa: 2 megvilágított egység
Anyag: PC (UL94 V-2): búra; ABS (UL94HB): csőtest; Alumínium: cső
Szerelési átmérő: 60 mm
Alkatrész neve: XVG
Eszköz rögzítése: Csőre szerelés elhajtható konzollal
Fényforrás: LED folyamatos piros; LED folyamatos zöld
Fényblokk színe: Piros/zöld
Jelzőegység alap típusa: Alap hangjelző nélkül
Kiegészítő jellemzők
Névleges tápfeszültség: 24 V AC/DC
Kábelkeresztmetszet: 0,33 mm²
Diszkrét kimenet típusa: PNP és NPN
Névleges impulzus-állóképesség: 0,5 kV
Áramfelvétel: 68 mA
Teljesítményfelvétel: 1,6 W
Alapfrekvencia: 2,64 kHz
Környezeti jellemzők
Termék tanúsítványok: CE; EAC
Környezeti hőmérséklet tároláshoz: -35…70 °C
Környezeti hőmérséklet működéshez: -10…50 °C
IP védettségi szint: IP40
Méretek és rögzítés
Három különböző rögzítési lehetőség:
- Ø73 mm standard
- Ø73 mm 45° szögben
- Ø54 mm 45° szögben
Szereléskor használjon M5 hatlapfejű anyát (meghúzási nyomaték: 0,6...1 Nm)
Elektromos csatlakoztatás
A bekötésnél vegye figyelembe a színjelöléseket:
- RD: Piros
- GR: Zöld
- BK: Fekete
Javasolt 0,5 A-es biztosíték használata a rendszer védelmére
