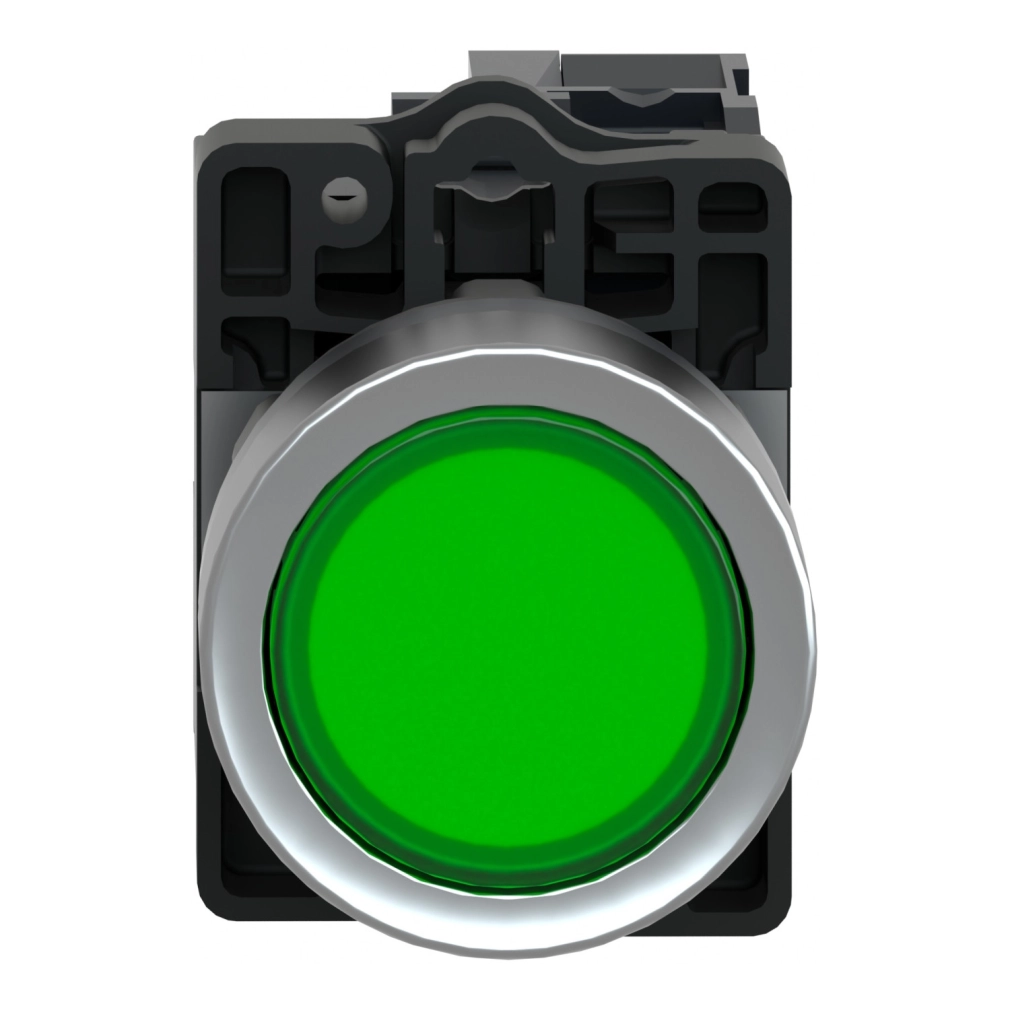

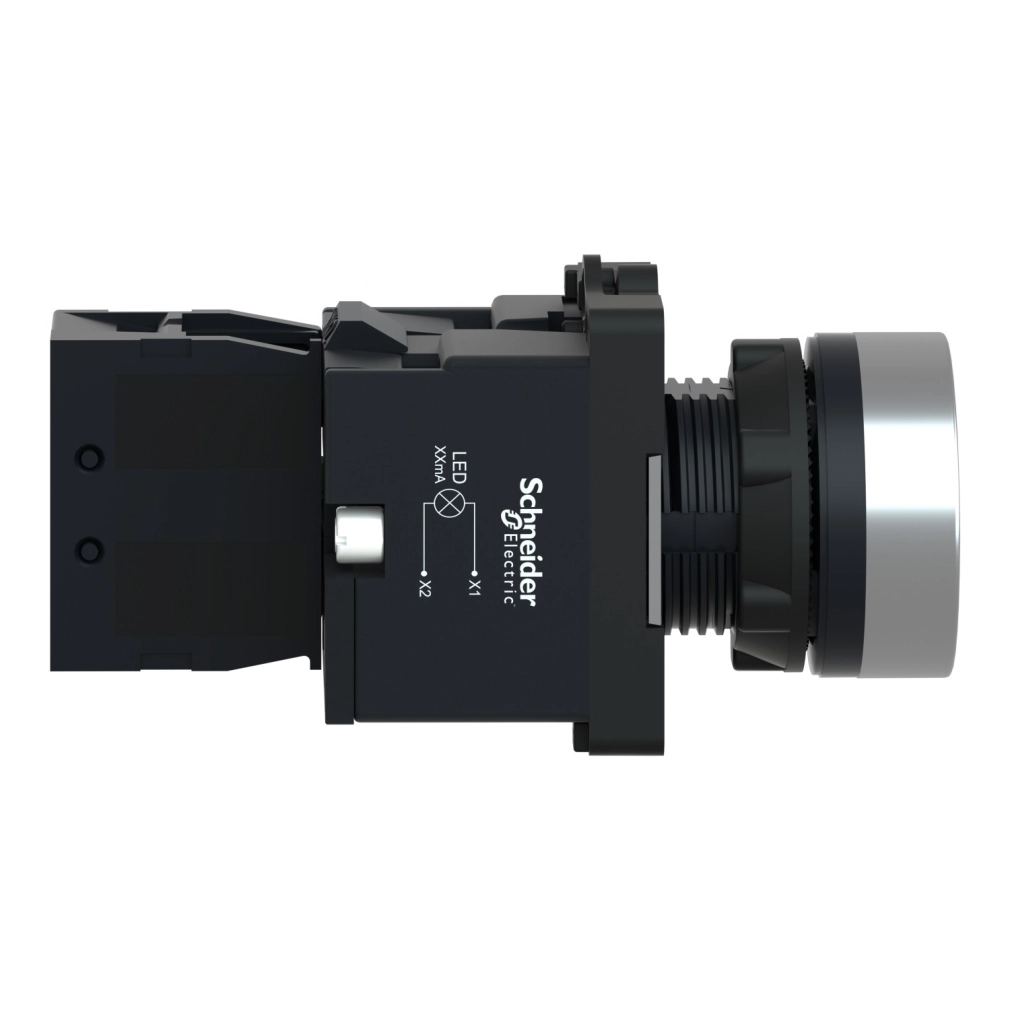

Schneider Electric Easy Harmony XA2 - XA2EW33M1 - Ø22 Világító nyomógomb, zöld, 220…230V AC, 1NO
Tervezd okosan a rendelést! Vásárolj bármit nagyobb értékben és mindenre kedvezményt adunk! További infó...
Az XA2EW33M1 világító nyomógomb 22,5 mm-es szabványos szerelőfuratba illeszkedik, ami ipari szabvány szerinti méret, így könnyen beépíthető a legtöbb vezérlőpultba vagy kapcsolószekrénybe. A termék zöld színű kezelőfelülete világít, ami tökéletes vizuális visszajelzést biztosít a gép vagy berendezés állapotáról. A nyomógomb rugós visszatérítésű működtetővel rendelkezik, és 1 NO (alaphelyzetben nyitott) érintkezővel van ellátva, amely 10 A konvencionális áramot képes kapcsolni. Figyelemre méltó, hogy a termék tápfeszültsége 220 V AC 50/60 Hz, de a működési tartomány 176-242 V AC, így kisebb hálózati feszültségingadozások esetén is megbízhatóan működik.
A Schneider Electric XA2EW33M1 világító nyomógomb műszaki paraméterei különösen figyelemre méltóak. Az eszköz IP65-ös védettséggel rendelkezik, ami teljes por elleni védelmet és vízsugár elleni védelmet jelent, így kiválóan alkalmas nedves vagy poros ipari környezetben történő használatra. A mechanikai élettartama lenyűgöző, akár 1.500.000 kapcsolási ciklust is kibír, míg elektromos élettartama 500.000 ciklus. Az eszköz LED fényforrással van ellátva, amely akár 10.000 óra szolgálati időt biztosít, miközben az áramfelvétele kevesebb mint 20 mA. A termék IK03 ütésállósággal rendelkezik az IEC 60529 szabvány szerint, emellett 10 gn rezgésállóságot és 70 gn ütésállóságot kínál, ami kiváló tartósságot biztosít a legkeményebb ipari környezetben is. A Schneider Electric XA2EW33M1 használható bármilyen pozícióban, ami nagy rugalmasságot biztosít a tervezők számára.
A termék csatlakoztatása többféle módon történhet: csavaros kapcsokkal, amelyek képesek befogadni 2 x 1,5 mm², 1 x 2,5 mm² vagy 1 x 0,5 mm² keresztmetszetű vezetékeket, illetve Faston csatlakozóval, amelynek mérete 6,3 mm. A rögzítés menetes anyával történik, a javasolt meghúzási nyomaték 2,2 N·m. A termék 600 V névleges szigetelési feszültséggel és 6 kV névleges lökőfeszültség-állósággal rendelkezik az IEC 60947-1 szabványnak megfelelően. A Schneider Electric XA2EW33M1 megfelel számos nemzetközi szabványnak, mint például az IEC 60947-5-1, GB 14048.5, IEC 60947-1 és GB 14048.1, valamint rendelkezik CCC és CE tanúsítvánnyal. Fontos megjegyezni, hogy a termék 2025. november 30-án kifut a gyártásból, ezért érdemes időben gondoskodni a készletek feltöltéséről.
Schneider Electric Easy Harmony XA2 - XA2EW33M1 - Ø22 Világító nyomógomb, zöld, 220…230V AC, 1NO műszaki adatok
Főbb jellemzők
Termékcsalád: Easy Harmony XA2
Termék típus: Komplett világító nyomógomb
Eszköz rövid neve: XA2
Eszköz megjelenítés: Komplett termék
Komponens neve: XA2E
Perem anyaga: Műanyag
Szerelési átmérő: 22,5 mm
Kiegészítő információk
Működési pozíció: Bármilyen pozíció
Rögzítési középpont: >= 30 x 40 mm (panel) - vastagság: 1...5 mm
Rögzítési mód: Rögzítő anya ajánlott nyomaték: 2,2 N.m (Us +/- 10%)
Jelzőegység fejének alakja: Kerek
Működtető típusa: Rugós visszatérítés
Működtető profil: Zöld süllyesztett
Érintkezők típusa és összetétele: 1 NO
Érintkező működés: Lassú bontás
Mechanikai élettartam: 1500000 ciklus
Csatlakozások és villamos paraméterek

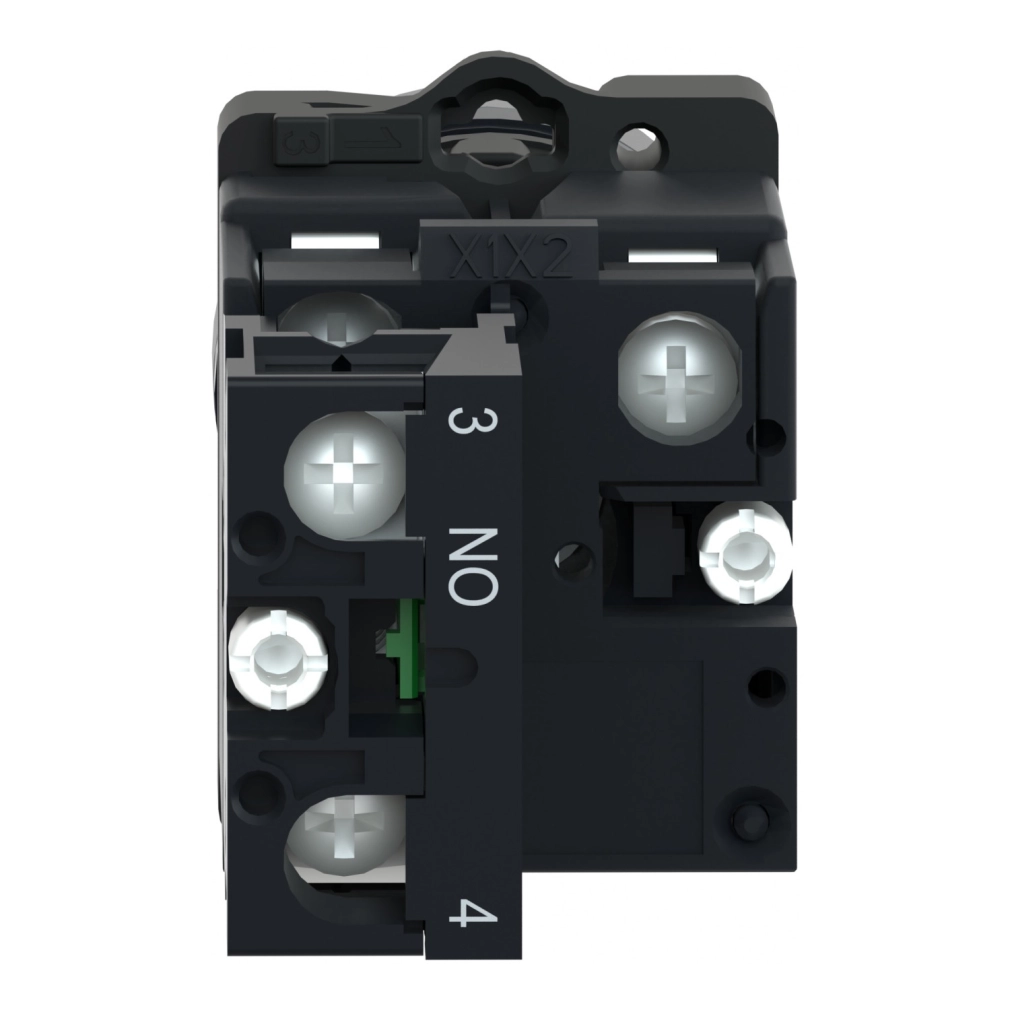

Csatlakozás - kapcsok: Csavaros kapocs, szorítási kapacitás: 2 x 1,5 mm²
Csavaros kapocs, szorítási kapacitás: 1 x 2,5 mm²
Faston kapcsok, csatlakozási méret: 6,3 mm
Csavaros kapocs, szorítási kapacitás: 1 x 0,5 mm²
Meghúzási nyomaték: 0,8 N.m
Rövidzárlat elleni védelem: 10 A gL biztosíték, IEC 60269-1 szerint
Áram és feszültség adatok:
Konvencionális szabad levegőben termikus áram [Ith]: 10 A
Névleges szigetelési feszültség [Ui]: 600 V, IEC 60947-4-1 szerint
Névleges lökőfeszültség-állóság [Uimp]: 6 kV, IEC 60947-1 szerint
Névleges üzemi áram [Ie]: 0,27 A 250 V-nál, DC-13, Q600
3 A 240 V-nál, AC-15, A600
Elektromos tartósság
500000 ciklus, DC-13, 0,2 A 110 V-nál, üzemi sebesség <60 cikl/perc, terhelési tényező: 0,5, IEC 60947-5-4 szerint
500000 ciklus, DC-13, 3 A 230 V-nál, üzemi sebesség <60 cikl/perc, terhelési tényező: 0,5, IEC 60947-5-4 szerint
Világítási jellemzők
Jelzés típusa: Folyamatos
Fényforrás: LED
Izzó foglalat: BA 9s
Névleges tápfeszültség [Us]: 220 V AC 50/60 Hz
Tápfeszültség határok: 176...242 V AC
Áramfogyasztás: < 20 mA
Élettartam: 10000 óra
Fizikai jellemzők
Szélesség: 30 mm
Magasság: 42 mm
Mélység: 79,5 mm
Sapka/működtető vagy lencse színe: Zöld
Működtető típusa: Rugós visszatérítés
Névleges tápfeszültség [Us]: 220...230 V
Környezeti paraméterek
Környezeti levegő hőmérséklete tároláshoz: -40...70 °C
Környezeti levegő hőmérséklete működéshez: -25...55 °C
Túlfeszültség kategória: Class I, IEC 536 szerint
IP védettségi fokozat: IP65
IK védettségi fokozat: IK03, IEC 60529 szerint
Szabványok és tanúsítványok
Szabványok: IEC 60947-5-1, GB 14048.5, IEC 60947-1, GB 14048.1
Termék tanúsítványok: CCC, CE
Rezgésállóság: 10 gn (f= 40...500 Hz), IEC 60068-2-6 szerint
Ütésállóság: 70 gn (időtartam = 11 ms) félszinusz hullám gyorsulás esetén, IEC 60068-2-27 szerint
