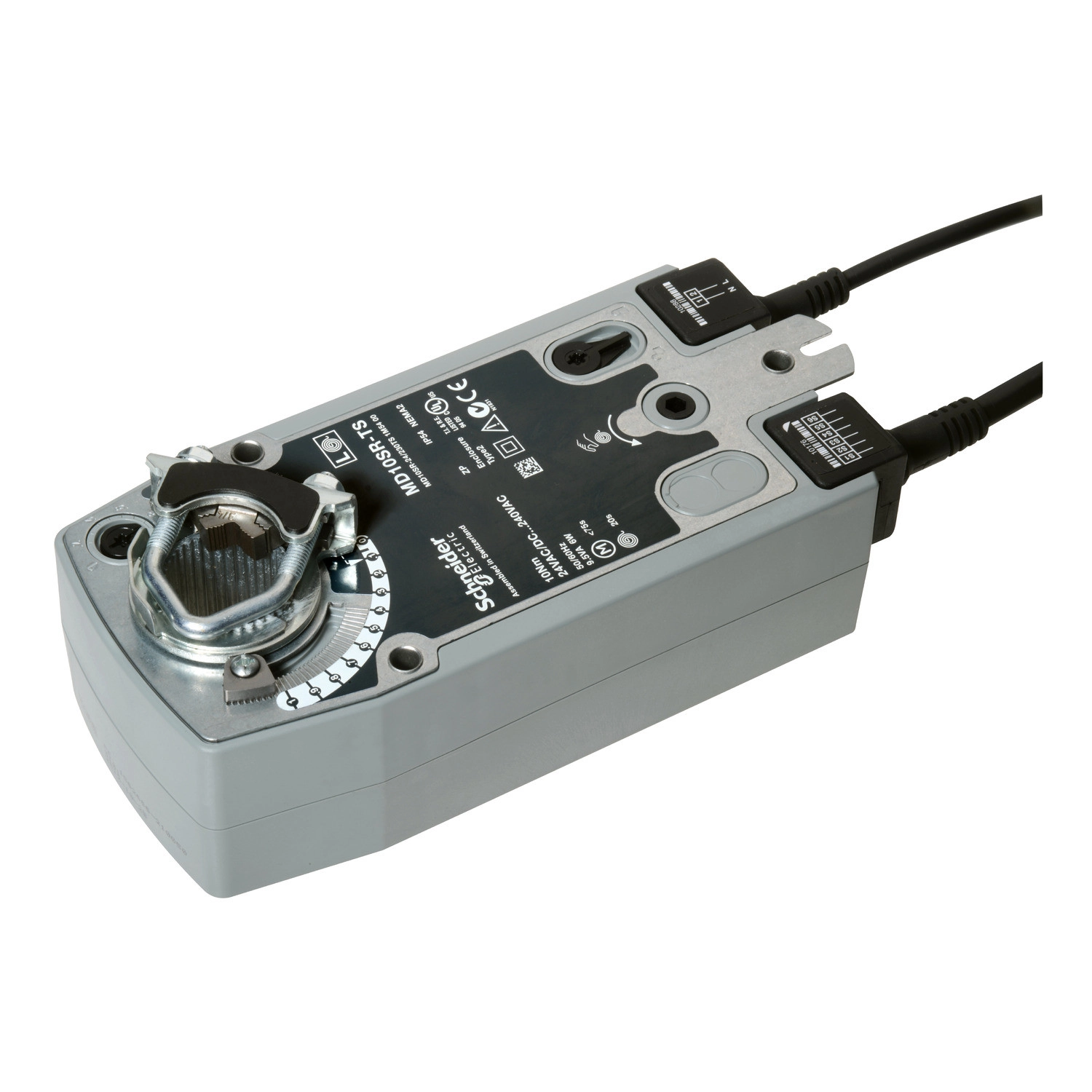

Az MD10SR-TS rugóvisszatérítéses zsalumozgató egy megbízható és precíz vezérlési megoldást kínál épületgépészeti alkalmazásokhoz. A Schneider Electric által gyártott MD10SR termékcsalád e kiváló tagja ideális légcsatorna-zsaluk és egyéb épületgépészeti szabályozóelemek működtetésére, ahol biztonsági okokból a rugós visszatérítés elengedhetetlen.
A MD10SR-TS aktuátor rendkívül sokoldalú tápellátási lehetőségekkel rendelkezik, mivel 24-240V AC és 24-125V DC tartományban egyaránt üzemeltethető. Ez a rugalmasság lehetővé teszi, hogy különböző vezérlési rendszerekbe könnyedén integrálható legyen. A készülék 2-pozíciós (on/off) vezérlési jelekkel működtethető, ami egyszerűvé teszi a telepítést és a konfigurálást. A 10 Nm nyomaték elegendő erőt biztosít a legtöbb szabványos zsaluméret biztonságos működtetéséhez. A meghajtó összesen 95 fokos elfordulási tartományt tesz lehetővé, ami az állítható végállásütközővel pontosan a kívánt értékre korlátozható.
A Schneider Electric MD10SR-TS zsalumozgató kiemelkedő védelmi szinttel rendelkezik az IP54-es besorolásnak köszönhetően, amely biztosítja a por és nedvesség elleni védelmet, így szélsőséges körülmények között is megbízhatóan működik. A termék széles hőmérsékleti tartományban (-30°C és +50°C között) használható, ami különösen előnyös változó környezeti feltételek mellett történő alkalmazás esetén. A beépített 2 SPDT végálláskapcsoló lehetővé teszi további eszközök, például jelzőfények vagy ventilátorok automatikus vezérlését a zsalupozíció függvényében. A vizuális pozíciójelző gyors visszajelzést biztosít a zsalu aktuális állapotáról.
A termék további előnyös tulajdonsága az 1 méteres dupla vezetékkel történő kialakítás, amely megkönnyíti a telepítési folyamatot. A rugóvisszatérítésre 75 másodpercen belül kerül sor, biztosítva a megfelelő biztonsági funkciót áramkimaradás vagy hibás működés esetén. A készülék energiahatékonyságát a mindössze 6W működési és 2,5W tartó teljesítményigény jelzi. A Schneider Electric MD10SR-TS modell különösen ajánlott kritikus épületgépészeti rendszerekhez, ahol a megbízható működés és a biztonsági funkciók elengedhetetlenek, például szellőztető rendszerekben, fűtési-hűtési alkalmazásokban vagy tűzvédelmi rendszerek esetén.
Schneider Electric Damper Actuator - MD10SR-TS -Rugóvisszatérítéses zsalumozgató, 10 Nm, 230VAC táp, Nyit/Zár kimenet, végálláskapcsolóval műszaki adatok
Alapvető jellemzők
Termék vagy komponens típusa: Aktuátor
Aktuátor típusa: Elektromos
Aktuátor terméksorozat: MD10SR
Aktuátor modell: MD10 SR-24/230TS
Termék rendeltetése: zsaluk
Aktuátor: Forgó
Műszaki paraméterek
Vezérlés típusa: Automatikus visszaállítás
Kapcsoló funkció: 2 SPDT
Névleges tápfeszültség: 24...240 V AC, 24...125 V DC
Transzformátor névleges teljesítménye: 9,5 VA
Teljesítményfelvétel: 6 W
Teljesítményfelvétel AC-ben: 9,5 VA
Tartó teljesítményfelvétel: 2,5 W
Visszatérítés típusa: Rugós visszatérítés
Vezérlőjel: 2-pozíciós (be/ki)
Elektromos szigetelési osztály: II. osztály
Meghúzási nyomaték: 10 lb.in (1,1 N.m)
Pozíciójelző: Vizuális jelző
További jellemzők
További funkciók: Dupla vezeték
Vezeték hossza: 1 m
Rugóvisszatérítési idő: 75 s
Aktuátor elfordulás: 95°
Elfordulási tartomány beállítása: Maximum 95° (állítható végállásütközővel korlátozva)
IP védettségi fokozat: IP54
Környezeti levegő hőmérséklete működés közben: -30...50 °C
Relatív páratartalom: 0...95% RH, nem kondenzálódó
Környezeti levegő hőmérséklete tárolás során: -40...80 °C
Célrégió: Európa, Ázsia-Csendes-óceáni térség, Ausztrália
