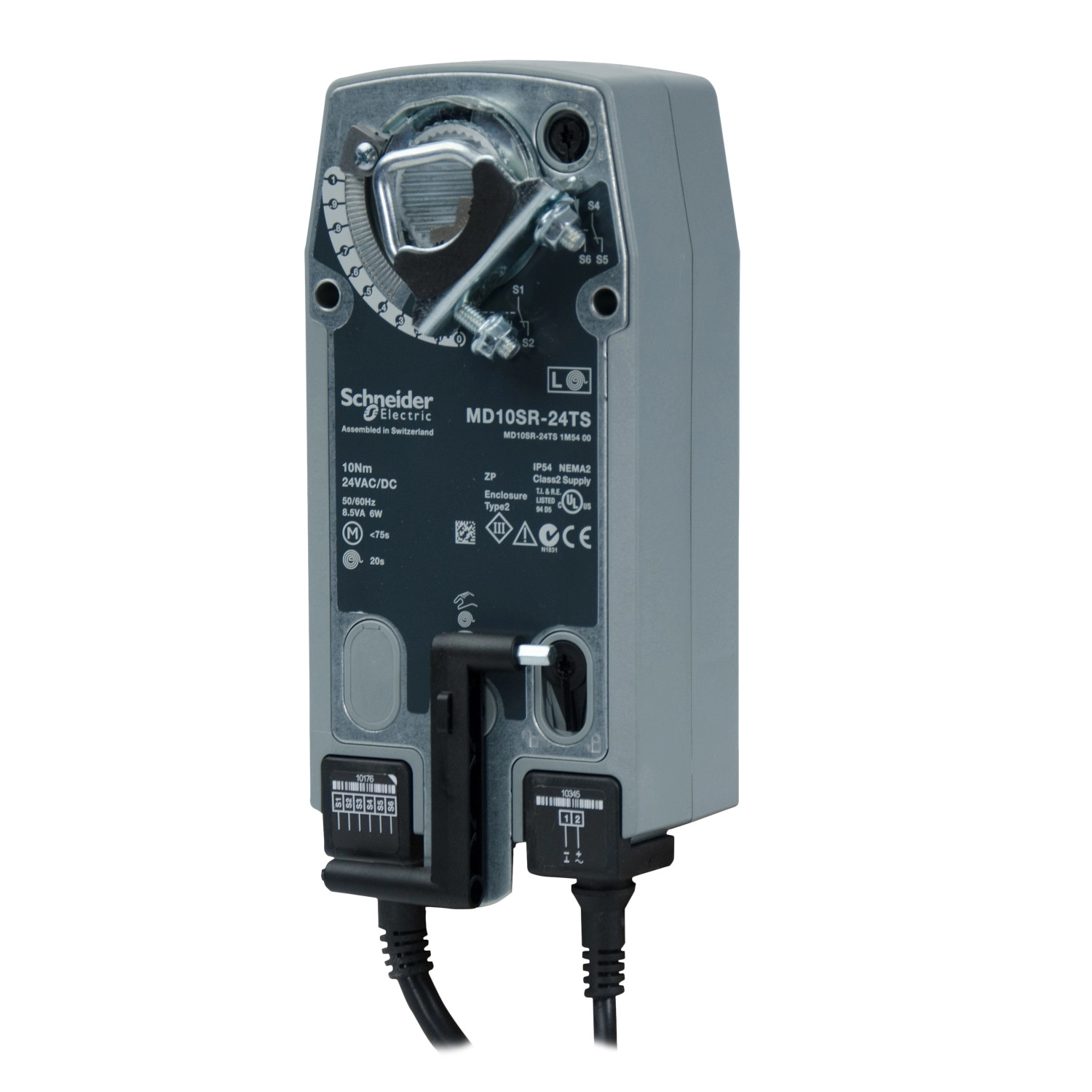

A Schneider Electric MD10SR-24TS egy rugóvisszatérítéses zsalumozgató, amelyet kifejezetten légcsatornás zsaluk automatikus működtetésére terveztek. Ez a 2-pozíciós (nyit/zár) aktuátor 10 Nm forgatónyomatékot biztosít, ami elegendő a legtöbb kereskedelmi és ipari légkezelő rendszerben használt zsaluk megbízható működtetéséhez. Az eszköz 24 V AC/DC tápfeszültséggel üzemel, így kompatibilis a legtöbb modern épületautomatizálási rendszerrel.
A MD10SR-24TS aktuátor legfőbb előnye a rugóvisszatérítéses funkcionalitás, amely biztosítja, hogy áramkimaradás esetén a zsalu automatikusan visszatérjen alaphelyzetbe. Ez a biztonsági funkció különösen fontos tűzvédelmi rendszerekben vagy olyan alkalmazásokban, ahol a megbízható fail-safe működés elengedhetetlen. A visszatérítési idő mindössze 75 másodperc, ami gyors reagálást tesz lehetővé vészhelyzet esetén. Az eszköz rotációs szöge 95°, amely egy állítható végállás segítségével korlátozható, így tökéletesen igazítható a különféle zsalutípusokhoz.
Az aktuátor IP54-es védettségi szinttel rendelkezik, ami megfelelő védelmet nyújt por és fröccsenő víz ellen, így alkalmas változatos környezeti feltételek melletti telepítésre. Működési hőmérséklettartománya -30°C és +50°C között van, ami lehetővé teszi kültéri vagy szélsőségesebb hőmérsékleti viszonyok közötti használatát is. A relatív páratartalom tekintetében 0-95% RH nem kondenzálódó környezetben működőképes. Az eszköz tárolási hőmérséklet-tartománya még szélesebb: -40°C-tól +80°C-ig terjed, ami rugalmas logisztikai feltételeket biztosít.
A MD10SR-24TS további praktikus funkciói közé tartozik a vizuális pozíciójelző, amely lehetővé teszi a zsalu aktuális állásának gyors ellenőrzését, valamint a kettős vezetékkel való kialakítás, amely megkönnyíti a telepítést. A vezetékek hossza 1 méter, ami elegendő a legtöbb telepítési helyzetben. Elektromos szempontból az aktuátor Class III szigetelési osztályba tartozik, 2 SPDT kapcsolófunkcióval rendelkezik. Az eszköz teljesítményfelvétele 6 W, míg AC üzemmódban 8,5 VA, tartóteljesítmény-felvétele pedig mindössze 2,5 W, ami energiahatékony működést biztosít.
Schneider Electric Damper Actuator - MD10SR-24TS -Rugóvisszatérítéses zsalumozgató, 10 Nm, 24VAC táp, Nyit/Zár kimenet, végálláskapcsolóval műszaki adatok
Általános jellemzők
Termék vagy komponens típus: Aktuátor
Aktuátor típus: Elektromos
Aktuátor terméksorozat: MD10SR
Aktuátor modell: MD10 SR-24TS
Termék rendeltetése: Zsaluk működtetése
Aktuátor: Forgó
Elektromos jellemzők
Névleges tápfeszültség: 24 V AC/DC
Transzformátor névleges teljesítménye: 8,5 VA
Teljesítményfelvétel: 6 W
Teljesítményfelvétel AC-ben: 8,5 VA AC
Tartó teljesítményfelvétel: 2,5 W
Vezérlőjel: 2-pozíció (be/ki)
Elektromos szigetelési osztály: III. osztály
Kapcsolási funkció: 2 SPDT
Mechanikai jellemzők
Visszatérítési mód: Rugós visszatérítés
Meghúzási nyomaték: 10 lb.in / 1,1 Nm
Pozíciójelző: Vizuális jelző
További jellemzők: Kettős vezetékkialakítás
Vezeték hossza: 1 m
Rugós visszatérítési idő: 75 s
Aktuátor forgása: 95°
Forgástartomány beállítás: Maximum 95° (állítható végállással korlátozva)
Környezeti jellemzők
IP védettségi fokozat: IP54
Működési környezeti hőmérséklet: -30...50°C
Relatív páratartalom: 0...95% RH, nem kondenzálódó
Tárolási környezeti hőmérséklet: -40...80°C
Célrégió: Európa, Ázsia és Csendes-óceáni térség, Ausztrália
