A Schneider Electric MD10SR-24M típusú zsalumozgató széleskörű épületautomatizálási feladatokra kínál professzionális megoldást. Ez a modell kifejezetten zsaluk vezérlésére lett tervezve, rugóvisszatérítéses kialakítással, amely biztosítja a zsaluk automatikus visszatérését alaphelyzetbe áramkimaradás esetén - ez kritikus biztonsági funkciókat tesz lehetővé szellőztető és légkondicionáló rendszerekben.
A MD10SR-24M műszakilag fejlett, moduláló vezérlésű aktuátor, amely 2-10 V DC analóg bemeneti jelre reagál, és 2-10 V DC visszacsatolási jelet biztosít a precíz pozíció-visszajelzéshez. 24 V AC/DC tápfeszültséggel működik, energiahatékony kialakítással - mindössze 3,5 W teljesítményfelvétellel üzem közben, és 2,5 W fogyasztással tartó üzemmódban. A forgómozgású aktuátor 10 Nm nyomatékot biztosít, ami elegendő a legtöbb standard méretű zsalu működtetéséhez. A készülék IP43 védettségi szinttel rendelkezik, ami megfelelő védelmet nyújt a por és bizonyos mértékű nedvesség ellen.
A Schneider Electric MD10SR-24M modell kiemelkedő rugalmasságot biztosít a beszerelés és használat során. A 95 fokos elfordulási tartomány állítható végállásokkal rendelkezik a pontos beállításhoz, és a stroke-jelző a konzol tartón segít a vizuális visszajelzésben. Az aktuátor 1 méteres csatlakozóvezetékekkel van ellátva a könnyű telepítéshez. A rugóvisszatérítés 75 másodperc alatt megy végbe, ami megfelelő kompromisszumot jelent a gyorsaság és a megbízható működés között. Class III elektromos szigetelési osztályba tartozik, ami további biztonságot nyújt az alacsony feszültségű alkalmazásokban.
A készülék széles működési hőmérséklet-tartománnyal rendelkezik, -30°C és +50°C között használható, 0-95% relatív páratartalom mellett (nem kondenzálódó). Ez alkalmassá teszi különböző éghajlati viszonyok közötti alkalmazásra, beleértve a szélsőségesebb körülményeket is. A tárolási hőmérséklet-tartomány még ennél is szélesebb: -40°C-tól +80°C-ig terjed. A Schneider Electric MD10SR-24M zsalumozgató elsődlegesen az európai, ázsiai-csendes-óceáni térségi és ausztrál piacokra készült, megfelelve az adott régiók szabványainak és elvárásainak. A termék modellszáma MD10SR-24M, amely egyértelműen azonosítja ezt a konkrét konfigurációt a Schneider Electric termékkínálatában.

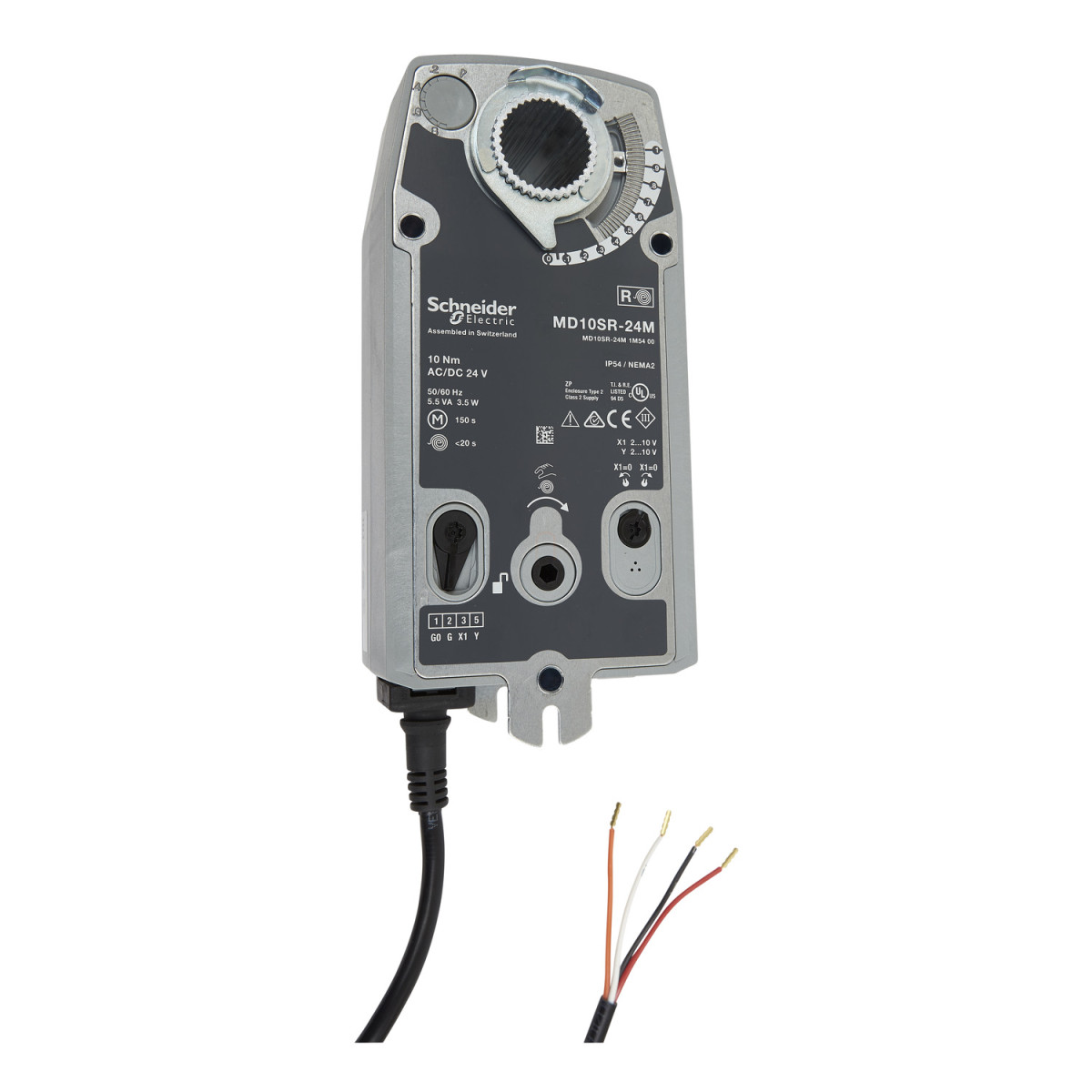

Schneider Electric Damper Actuator - MD10SR-24M -Rugóvisszatérítéses zsalumozgató, 10 Nm, 24VAC táp, 2-10V kimenet műszaki adatok
Alapvető termékadatok
Termék vagy alkatrész típusa: Zsalumozgató
Zsalumozgató típus: Elektromos
Termékcsalád: MD10SR
Felhasználási terület: zsaluk
Zsalumozgató jelleg: Forgó
Vezérlés típusa: Automatikus alaphelyzetbe állás
Elektromos jellemzők
Névleges tápfeszültség: 24 V AC/DC
Analóg bemeneti tartomány: 2...10 V DC
Visszacsatolási jel: 2...10 V DC
Transzformátor névleges teljesítménye: 5,5 VA
Teljesítményfelvétel: 3,5 W
Teljesítményfelvétel VA-ben: 5,5 VA AC
Tartási teljesítményfelvétel: 2,5 W
Teljesítményvesztés visszatérítés: Rugós visszatérítés
Vezérlőjel: Arányos/moduláló
Elektromos szigetelési osztály: Class III
Mechanikai jellemzők
Meghúzási nyomaték: 10 lb.in / 1,1 N.m
Pozíció jelző: Löketjelző a konzolra szerelve
Vezeték hossza: 1 m
Rugó visszatérítési idő: 75 s
Elfordulási szög: 95°
Elfordulási tartomány beállítás: Maximum 95° (állítható végállással korlátozva)
Környezeti jellemzők
IP védettségi szint: IP43
Környezeti hőmérséklet működés közben: -30...50 °C
Relatív páratartalom: 0...95% RH, nem kondenzálódó
Környezeti hőmérséklet tárolás közben: -40...80 °C
Regionális információk
Célpiacok: Európa, Ázsia és Óceánia, Ausztrália
