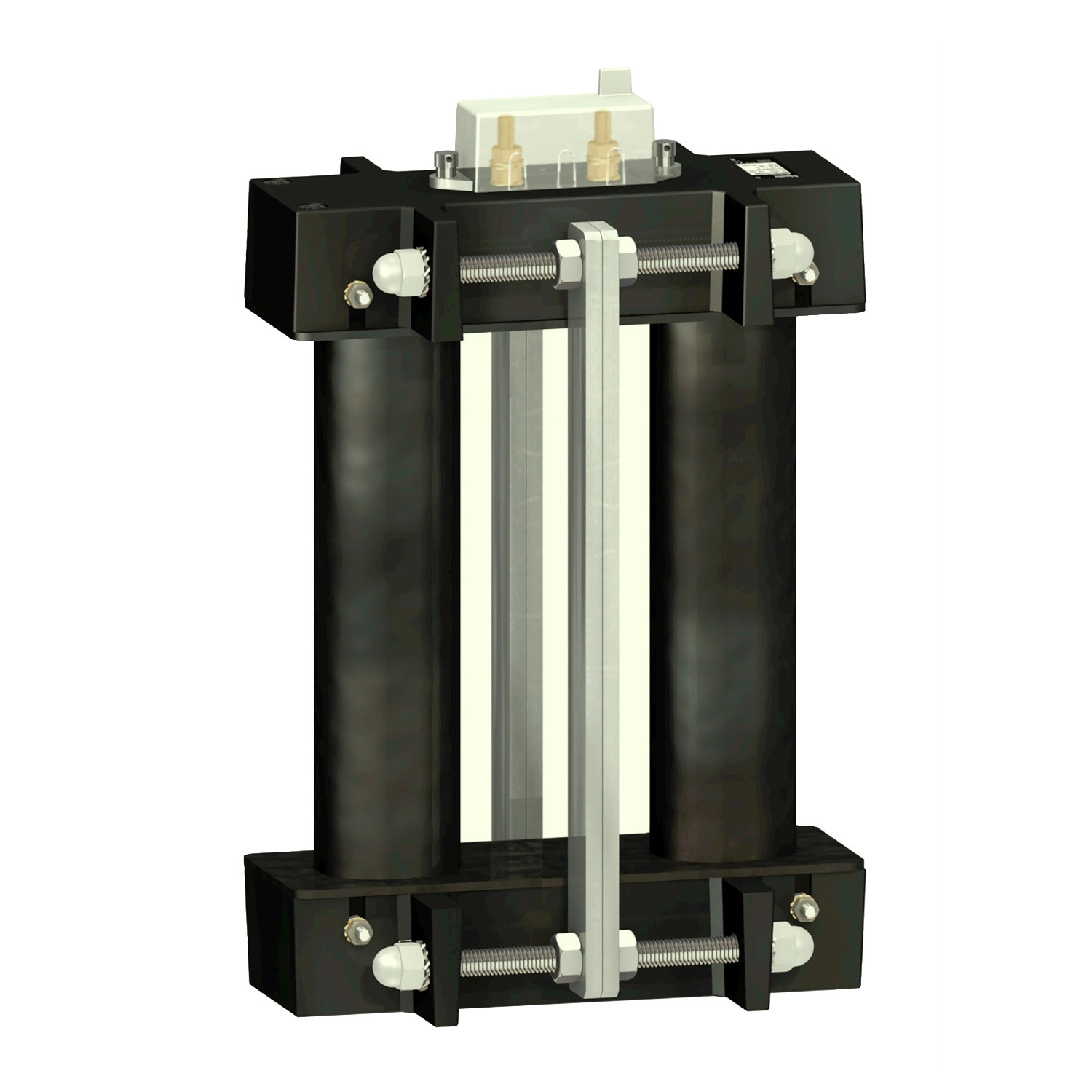

A Schneider Electric METSECT5VV500 típusú áramváltó a PowerLogic termékcsalád része, amely kifejezetten nagy teljesítményű elektromos rendszerek pontos áramméréséhez lett kifejlesztve. Ez a tropikalizált kivitelű készülék ideális választás olyan környezetekben, ahol a magas páratartalom és a szélsőséges hőmérsékleti ingadozások jellemzőek, hiszen -25°C és +50°C közötti üzemi hőmérsékleten is megbízhatóan működik, akár 95%-os relatív páratartalom mellett is.
A METSECT5VV500 áramváltó 5000A/5A áttétellel rendelkezik, ami azt jelenti, hogy 5000 amperes primer áramot képes 5 amperes szekunder árammá alakítani, amelyet mérőműszerek, védelmi relék vagy energiagazdálkodási rendszerek közvetlenül fel tudnak dolgozni. A készülék 0,5-ös pontossági osztályba tartozik 60VA terhelésnél, így kiemelkedő mérési pontosságot biztosít az ipari és kereskedelmi alkalmazásokban. A szilárd magos kivitelnek és a robosztus felépítésnek köszönhetően extrém körülmények között is megbízhatóan működik. Az eszköz névleges termikus árama (Ith) 60 kA, dinamikus túláramtűrő képessége pedig ennek 2,5-szerese, ami kiváló védelmet nyújt rövidzárlati áramok esetén is.
A METSECT5VV500 áramváltó elsősorban gyűjtősínekhez történő felszerelésre lett tervezve, különösen a 55×165 mm-es méretű függőleges gyűjtősínekhez. A készülék külső méretei: 175 mm szélesség, 242 mm magasság és 110 mm teljes mélység, míg a belső nyílás mérete 55×165 mm. A rögzítés szigetelt rögzítőcsavarokkal történik, ami egyszerű és biztonságos telepítést tesz lehetővé. Az áramváltó IP20-as védettséggel rendelkezik, ami megfelelő védelmet nyújt az átlagos ipari környezetekben. A készülék névleges üzemi feszültsége 720V AC 50/60 Hz alatt van, míg a névleges szigetelési feszültsége 3 kV. Az elektromos szigetelési osztály B osztályú, ami további biztonságot garantál a felhasználók számára.
A Schneider Electric METSECT5VV500 áramváltó megfelel a nemzetközi IEC 61869-2 és a német VDE 0414 szabványoknak, valamint rendelkezik CE és EAC tanúsítványokkal is, így biztosítva a nemzetközi minőségi és biztonsági előírásoknak való megfelelést. Ez a professzionális áramváltó ideális választás mindazon villamosmérnökök és rendszerintegrátorok számára, akik nagy áramú rendszerek pontos mérését és felügyeletét kívánják megvalósítani ipari környezetben, különösen olyan területeken, ahol a szélsőséges környezeti feltételek jellemzőek.
Schneider Electric Current transformer TI - METSECT5VV500 -áramváltó 5000/5A klíma álló, (55x165) függőleges gyűjtősínhez (VV) műszaki adatok
Általános tulajdonságok
Termékcsalád: PowerLogic
Terméknév: CT
Termék típusa: Áramváltó
Másodlagos áram: 5 A
Pontossági osztály: 0,5 osztály 60 VA-nál
Névleges áram [In]: 5000 A
Kiegészítő adatok
Áramváltó típusa: Trópusi kivitel gyűjtősínhez, szilárd magos
Áramváltó áttétel: 5000/5
Konvencionális szabad levegőn mért termikus áram [Ith]: 60 kA
Dinamikus túláramtűrő képesség: 2,5 Ith
Maximális biztonsági tényező: 10
Névleges üzemi feszültség [Ue]: < 720 V AC 50/60 Hz
Névleges szigetelési feszültség [Ui]: 3 kV
Rögzítési mód: Szigetelt rögzítőcsavar
Rögzítési alap: Gyűjtősín
Méretek
Szélesség: Külső: 175 mm, Belső: 55 mm
Magasság: Külső: 242 mm, Belső: 165 mm
Mélység: Teljes: 110 mm
Gyűjtősín nyílás: 165 x 55
Tömítés: Igen
Környezeti paraméterek
IP védettségi fokozat: IP20
Relatív páratartalom: 0...95 %
Környezeti hőmérséklet működés közben: -25...50 °C
Szabványok és tanúsítványok
Szabványok: IEC 61869-2, VDE 0414
Termék tanúsítványok: CE, EAC
Névleges lökőfeszültség tűrés [Uimp]: 3 kV
Elektromos szigetelési osztály: B osztály
