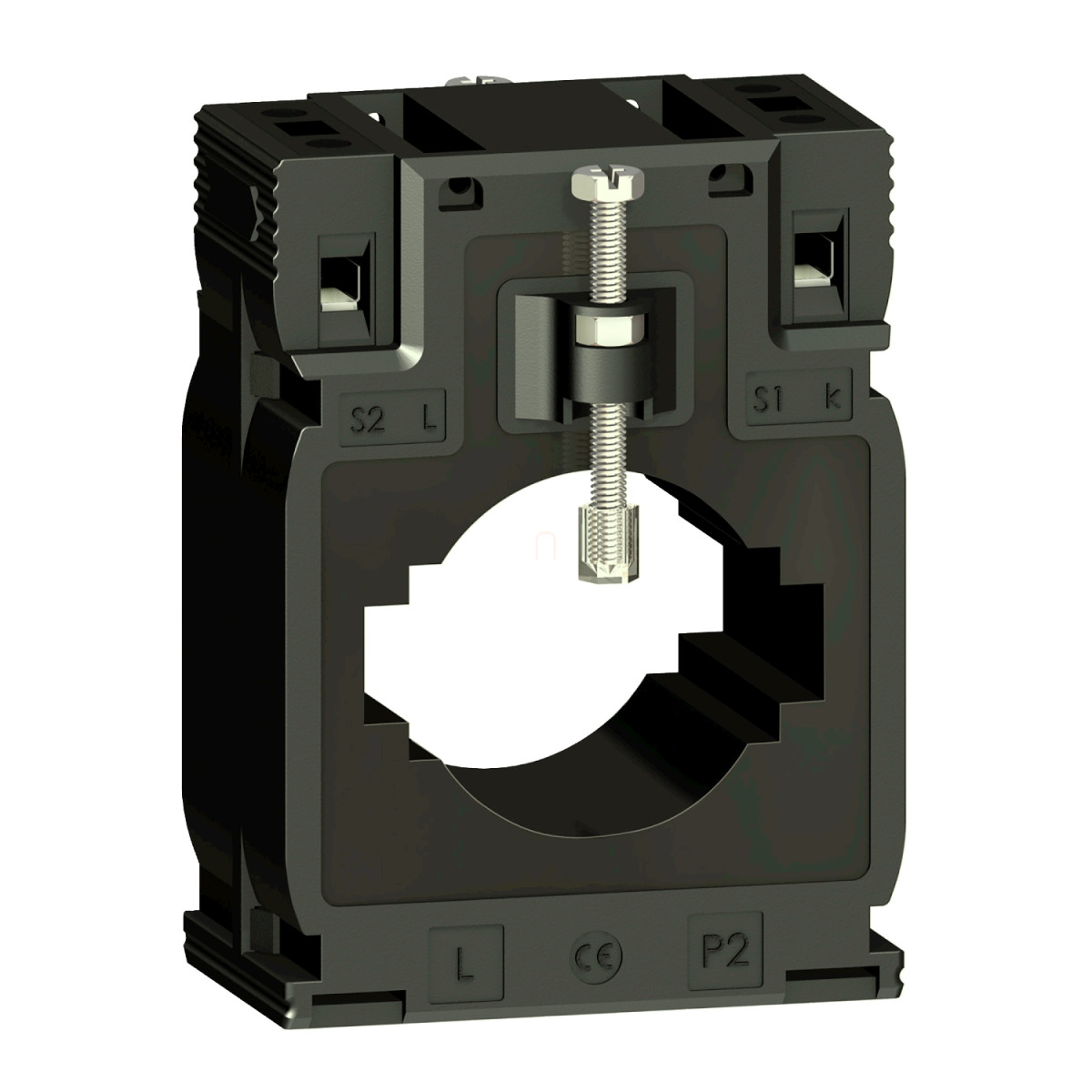

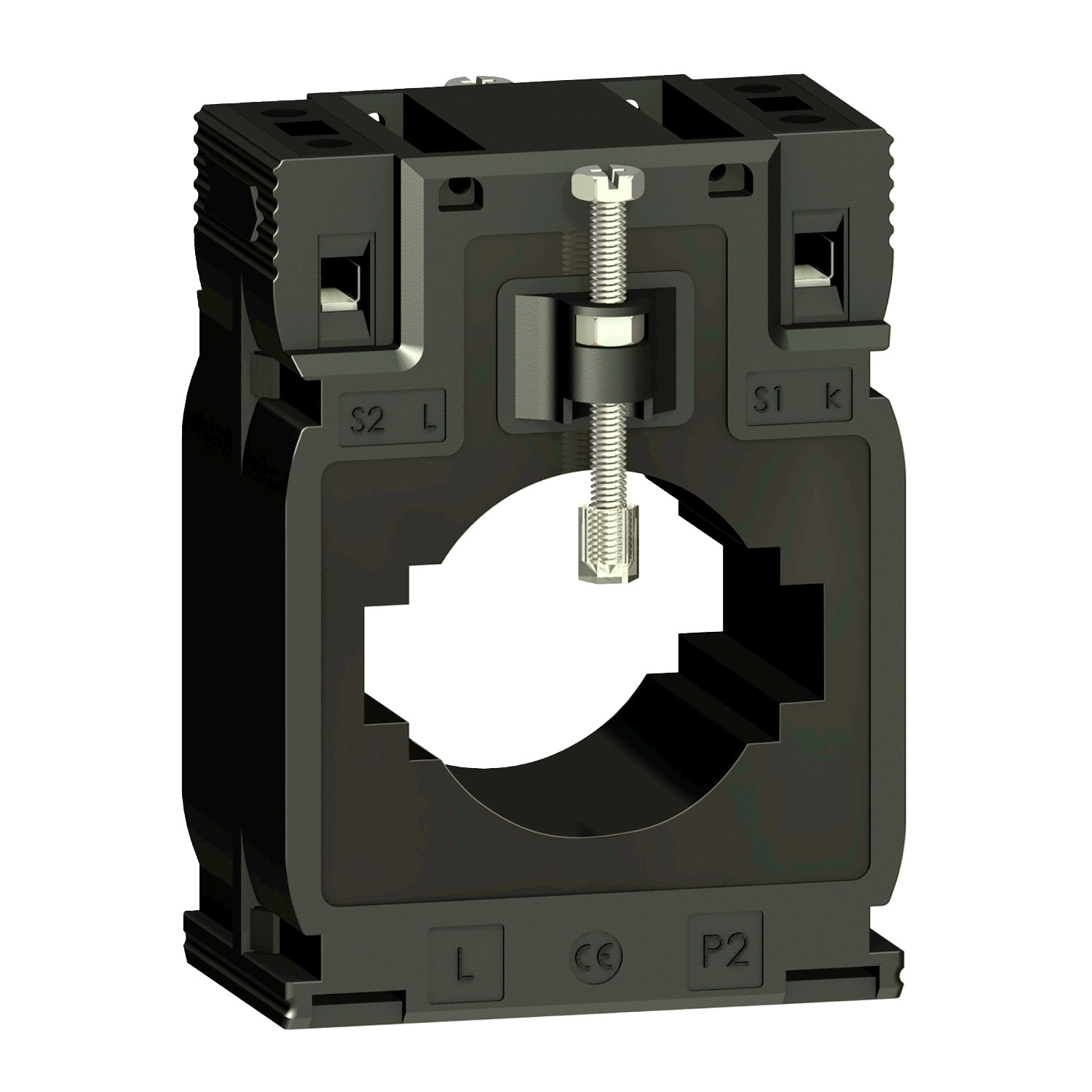

A Schneider Electric METSECT5MD080 egy professzionális, tropikalizált kivitelű áramváltó, amely a PowerLogic termékcsaládhoz tartozik. Ez a CT (Current Transformer) típusú eszköz kitűnő választás olyan alkalmazásokhoz, ahol pontos árammérésre van szükség ipari környezetben. A METSECT5MD080 modell 800/5 áramváltási aránnyal rendelkezik, ami azt jelenti, hogy 800 amper primer áramot képes 5 amper szekunder árammá alakítani.
A termék különösen megbízható mérési pontosságot biztosít: Class 0.5 pontossági osztályba tartozik 8 VA terhelésnél, és Class 1 pontossági osztályba 12 VA terhelésnél. A készülék maximális biztonsági tényezője 5, ami megfelelő védelmet nyújt túlterhelés esetén. Az áramváltó 48 kA konvencionális szabad levegő termikus áramot képes kezelni, dinamikus terhelhetősége pedig 2,5-szerese a termikus áramnak. Üzemi feszültsége kevesebb mint 720 V AC 50/60 Hz, szigetelési feszültsége pedig 3 kV.
A METSECT5MD080 áramváltó rendkívül sokoldalúan szerelhető: felszerelhető csavarokkal, klipszes rögzítéssel vagy szigetelt rögzítőcsavarral. Támogatja a sínes szerelést, szerelőlapra történő rögzítést, valamint DIN sínre való felszerelést is. Kábelátmérő szempontjából 40 mm-ig használható, de alkalmas gyűjtősínekhez is, ahol a nyílás mérete 50,5 x 12,5 mm vagy 40,5 x 20,5 mm lehet. A termék szilárd magos (solid core) kialakítású, ami tovább növeli a megbízhatóságát és pontosságát.
Méreteit tekintve a METSECT5MD080 külső szélessége 70 mm, magassága 95 mm, mélysége pedig a keret esetében 45 mm, teljes mélysége 65 mm. A készülék IP20 védettséggel rendelkezik, ami megfelelő védelmet biztosít a standard ipari környezetben. Működési hőmérséklet-tartománya rendkívül széles, -25°C-tól +60°C-ig terjed, és 0-95% relatív páratartalom mellett is megbízhatóan működik. A termék megfelel a szigorú nemzetközi szabványoknak, köztük a VDE 0414 és IEC 61869-2 előírásoknak, valamint CE tanúsítvánnyal is rendelkezik. B osztályú elektromos szigetelési besorolása további biztonságot nyújt a felhasználók számára.
Schneider Electric Current transformer TI - METSECT5MD080 - áramváltó 800/5A klíma álló műszaki adatok
Főbb jellemzők
Terméknév: METSECT5MD080
Termékcsalád: PowerLogic
Terméktípus: CT (Áramváltó)
Komponens típus: Áramváltó
Elektromos paraméterek
Szekunder áram: 5 A
Pontossági osztály: Class 0.5 8 VA terhelésnél, Class 1 12 VA terhelésnél
Névleges áram [In]: 800 A
Áramváltó típusa: Tropikalizált sínes és kábeles alkalmazáshoz, Szilárd magos
Áramváltási arány: 800/5
Konvencionális termikus áram [Ith]: 48 kA
Dinamikus terhelhetőség: 2.5 Ith
Maximális biztonsági tényező: 5
Üzemi feszültség [Ue]: < 720 V AC 50/60 Hz
Szigetelési feszültség [Ui]: 3 kV
Lökőfeszültség állóság [Uimp]: 3 kV
Elektromos szigetelési osztály: Class B
Fizikai jellemzők
Szerelési mód: Csavaros, Klipszes, Szigetelt rögzítőcsavar
Rögzítési lehetőségek: Gyűjtősín, Szerelőlap, DIN sín
Szélesség: Külső: 70 mm
Magasság: Külső: 95 mm
Mélység: Keret: 45 mm, Teljes: 65 mm
Átmérő: 40 mm
Kábel külső átmérő: 40 mm
Gyűjtősín nyílás: 50.5 x 12.5 mm, 40.5 x 20.5 mm
Tömítés: Nincs
Környezeti feltételek
IP védettség: IP20
Relatív páratartalom: 0...95 %
Környezeti hőmérséklet üzemelés közben: -25...60 °C
Megfelelőség és szabványok
Szabványok: VDE 0414, IEC 61869-2
Termék tanúsítványok: CE
