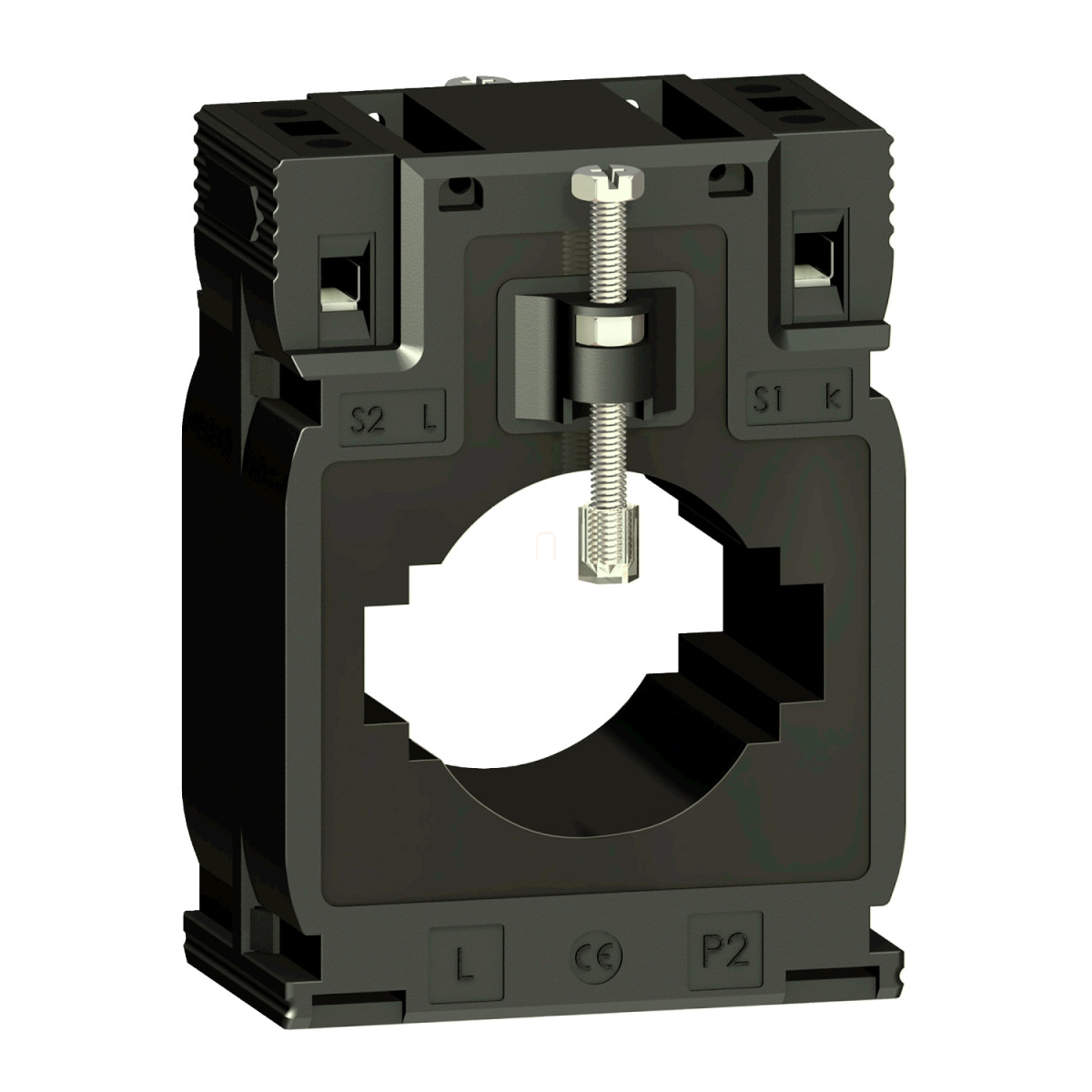

A Schneider Electric PowerLogic sorozatú METSECT5MD060 áramváltó egy professzionális, trópusi körülmények között is megbízhatóan működő árammérő eszköz, amely kiválóan alkalmazható villamos elosztóhálózatokban, ipari létesítményekben és energiafelügyeleti rendszerekben. Ez a CT (Current Transformer) típusú eszköz 600/5 áttétellel rendelkezik, amely lehetővé teszi a nagy áramerősség biztonságos mérését és továbbítását mérőműszerek, védelmi rendszerek vagy energiamenedzsment eszközök felé.
A METSECT5MD060 áramváltó tömör magos (solid core) kialakítással rendelkezik, amely lehetővé teszi mind kábelek (max. 40 mm külső átmérőig), mind sínek (12x50 mm vagy 20x40 mm méretig) átvezetését. Telepítési rugalmasságát tovább növeli a többféle rögzítési lehetőség: DIN-sínre, gyűjtősínre vagy szerelőlapra egyaránt felszerelhető. A felszerelés történhet bepattintással, csavarozással vagy szigetelt rögzítőcsavarral. A készülékház külső méretei: 70 mm szélesség, 95 mm magasság, míg a teljes mélység 65 mm (ebből a keret 45 mm).
A PowerLogic METSECT5MD060 áramváltó kiváló pontossággal rendelkezik, 0.5 osztályú pontosság 6 VA teljesítmény mellett, illetve 1. osztályú pontosság 8 VA terhelésnél. Ez megfelelő mérési pontosságot biztosít a legtöbb alkalmazáshoz. Maximális névleges primer árama 600 A, miközben konvencionális szabad légköri hőárama (Ith) 36 kA. A dinamikus áramütés ellenállás 2,5-szerese az Ith értéknek, a maximális biztonsági tényező pedig 5. Ezek az értékek garantálják, hogy az eszköz rendkívül terhelhetően, biztonsággal kezeli a hálózati áramingadozásokat és túlterheléseket.
A METSECT5MD060 elektromos szigetelési szintje magas, névleges szigetelési feszültsége (Ui) 3 kV, a névleges impulzus állósági feszültség (Uimp) szintén 3 kV. Üzemi feszültsége (Ue) kevesebb mint 720 V AC 50/60 Hz-en. Az elektromos szigetelési osztálya B osztály, ami megfelelő biztonságot nyújt az alkalmazások széles körében. A védettségi szint IP20, tehát ujjal nem érinthetők a feszültség alatt álló részek, de nem védett víz behatolása ellen.
A Schneider Electric METSECT5MD060 áramváltó széles működési hőmérséklet-tartományban használható: -25°C-tól +60°C-ig, valamint 0-95% relatív páratartalom mellett is megbízhatóan üzemel. Ez az eszköz megfelel a nemzetközi IEC 61869-2 és a német VDE 0414 szabványoknak, rendelkezik CE és EAC tanúsítvánnyal, így globálisan elfogadott és használható. A METSECT5MD060 egyszerű beépíthetősége, magas minőségi sztenderdje és megbízhatósága miatt ideális választás villamos szakemberek számára, akik pontos árammérést kívánnak megvalósítani professzionális környezetben.
Schneider Electric Current transformer TI - METSECT5MD060 -áramváltó 600/5A klíma álló, (Ø40) kábelhez vagy (12x50 és 20x50) gyűjtősínhez (MD) műszaki adatok
Fő jellemzők
Termékcsalád: PowerLogic
Terméknév: CT
Termék típus: Áramváltó
Szekunder áram: 5 A
Pontossági osztály: 0.5 osztály 6 VA mellett, 1. osztály 8 VA mellett
Névleges áram [In]: 600 A
Kiegészítő adatok
Áramváltó típusa: Trópusi kivitel gyűjtősínhez és kábelhez, Tömör magos
Áramváltó áttétele: 600/5
Konvencionális szabad légköri hőáram [Ith]: 36 kA
Dinamikus áramütés ellenállás: 2.5 Ith
Maximális biztonsági tényező: 5
Névleges üzemi feszültség [Ue]: < 720 V AC 50/60 Hz
Névleges szigetelési feszültség [Ui]: 3 kV
Szerelési mód: Bepattintós, Csavaros, Szigetelt rögzítőcsavar
Szerelési felület: DIN sín, Gyűjtősín, Szerelőlap
Szélesség: Külső: 70 mm
Magasság: Külső: 95 mm
Mélység: Keret: 45 mm, Teljes: 65 mm
Átmérő: 40 mm
Névleges impulzus állósági feszültség [Uimp]: 3 kV
Elektromos szigetelési osztály: B osztály
Kábel külső átmérő: 40 mm
Sínek nyílása: 50.5 x 12.5 mm, 40.5 x 20.5 mm
Környezeti jellemzők
Szabványok: IEC 61869-2, VDE 0414
Tanúsítványok: EAC, CE
IP védettségi fokozat: IP20
Relatív páratartalom: 0...95 %
Működési környezeti hőmérséklet: -25...60 °C
