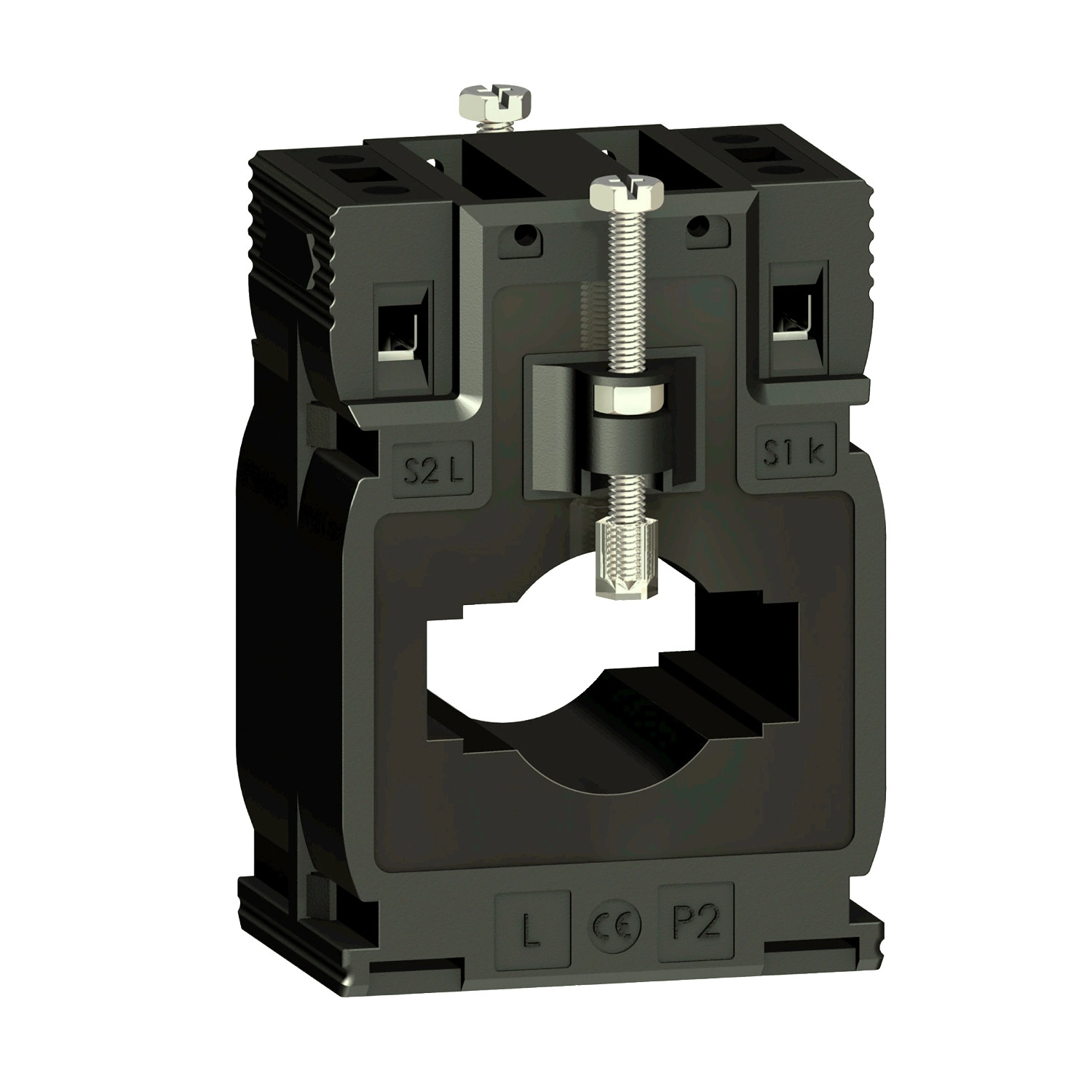

A Schneider Electric PowerLogic METSECT5MB040 áramváltó egy professzionális, trópusi körülményekhez tervezett komponens, amely kiváló megoldást kínál az áram pontos mérésére ipari környezetben. Ez a CT (Current Transformer) típusú eszköz 400/5A áttétellel rendelkezik, így tökéletesen alkalmazható nagy áramú rendszerekben, ahol precíz mérésre van szükség.
A METSECT5MB040 áramváltó kimagasló pontosságot biztosít: 0.5 osztályú pontosság 6 VA-nél és 1. osztályú pontosság 8 VA terhelésnél. A készülék 400 A névleges áramerősséggel működik, miközben 24 kA konvencionális szabad levegős termikus áramot képes kezelni. A dinamikus terhelhetőség 2,5-szerese az Ith értéknek, a maximális biztonsági tényező pedig 5. Az üzemi feszültség kevesebb mint 720 V AC 50/60 Hz, míg a névleges szigetelési feszültség 3 kV. Ugyanekkora a névleges lökőfeszültség-állóság is (3 kV), és a készülék B szigetelési osztályba tartozik.
A METSECT5MB040 áramváltó rendkívül rugalmas telepítési lehetőségekkel rendelkezik. Többféle rögzítési móddal szerelhető: szigetelt rögzítőcsavarral, csavarokkal vagy rácsatolással. A tartószerkezet lehet szerelőlap, gyűjtősín vagy DIN-sín, így szinte bármilyen kapcsolószekrénybe vagy elosztóba beépíthető. Az áramváltó 60 mm széles, 85 mm magas, a keret mélysége 43 mm, a teljes mélység pedig 63 mm. A készülék átmérője 26 mm, így ugyanekkora külső átmérőjű kábelek vezethetők át rajta. Emellett a nyílás alkalmas 40,5 x 12,5 mm vagy 32,5 x 15,5 mm méretű gyűjtősín átvezetésére is.
A METSECT5MB040 áramváltó IP20 védettségi fokozattal rendelkezik, ami megfelelő védelmet nyújt normál ipari környezetben. A készülék rendkívül széles hőmérsékleti tartományban használható: -25°C és +60°C közötti környezeti hőmérsékleten, valamint 0-95% relatív páratartalom mellett is megbízhatóan működik. Az eszköz megfelel a nemzetközi szabványoknak (IEC 61869-2, VDE 0414), és rendelkezik CE tanúsítvánnyal. A Schneider Electric METSECT5MB040 áramváltó tömör magos kialakítású, kifejezetten gyűjtősínhez és kábelhez optimalizált, ami egyszerűsíti a telepítést és növeli a mérések megbízhatóságát az elektromos rendszerekben.
Schneider Electric Current transformer TI - METSECT5MB040 műszaki adatok
Fő jellemzők
Termékcsalád: PowerLogic
Terméknév: CT
Termék vagy komponens típusa: Áramváltó
Szekunder áram: 5 A
Pontossági osztály: 0,5 osztály 6 VA-nél, 1. osztály 8 VA-nél
Névleges áram [In]: 400 A
Kiegészítő jellemzők
Áramváltó típusa: Tropikalizált gyűjtősínhez és kábelhez, tömör magos
Áramváltó áttétele: 400/5
Konvencionális szabad levegős termikus áram [Ith]: 24 kA
Dinamikus terhelhetőségi áram: 2,5 Ith
Maximális biztonsági tényező: 5
Névleges üzemi feszültség [Ue]: < 720 V AC 50/60 Hz
Névleges szigetelési feszültség [Ui]: 3 kV
Rögzítési mód: Szigetelt rögzítőcsavar, Csavarokkal, Rácsatolással
Rögzítési felület: Szerelőlap, Gyűjtősín, DIN-sín
Szélesség: Külső: 60 mm
Magasság: Külső: 85 mm
Mélység: Keret: 43 mm, Teljes: 63 mm
Átmérő: 26 mm
Névleges lökőfeszültség-állóság [Uimp]: 3 kV
Elektromos szigetelési osztály: B osztály
Kábel külső átmérője: 26 mm
Sínek nyílása: 40,5 x 12,5 mm, 32,5 x 15,5 mm
Tömítés: Nincs
Környezet
Szabványok: IEC 61869-2, VDE 0414
Terméktanúsítványok: CE
IP védettségi fokozat: IP20
Relatív páratartalom: 0...95 %
Üzemi környezeti hőmérséklet: -25...60 °C
