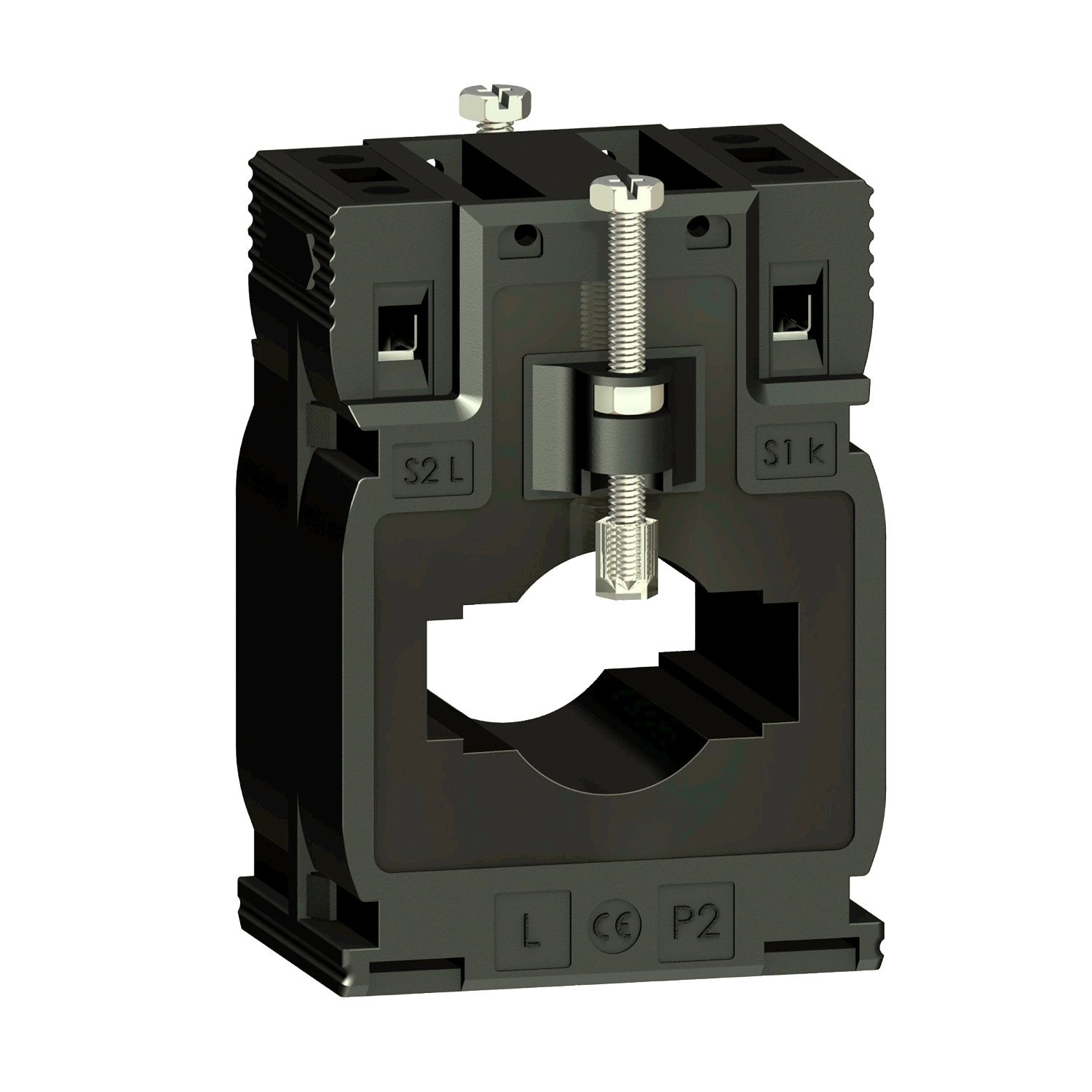

A Schneider Electric PowerLogic termékcsaládjába tartozó METSECT5MB030 árammérő transzformátor kiváló megoldás olyan alkalmazásokhoz, ahol pontos árammérésre van szükség ipari környezetben. Ez a tropikalizált kivitelű áramváltó kifejezetten úgy lett kialakítva, hogy megbízhatóan működjön még szélsőséges körülmények között is, ezzel biztosítva a hosszú élettartamot és a stabil mérési eredményeket.
A METSECT5MB030 modell 300/5 áttétellel rendelkezik, ami azt jelenti, hogy a primer oldalon átfolyó 300 A áramot a szekunder oldalon 5 A-re alakítja át. Ez lehetővé teszi, hogy standard mérőműszerekkel lehessen nagy áramokat pontosan mérni. Az eszköz pontossági osztálya 0.5 osztály 4 VA terhelésnél, illetve 1. osztály 6 VA terhelésnél, ami magas mérési pontosságot garantál az ipari alkalmazásokban. A transzformátor konvencionális termikus határárama 18 kA, dinamikus túláram-tűrése pedig 2,5-szeres Ith, ami biztosítja a megfelelő védelmet túláram esetén is.
A METSECT5MB030 áramváltó rendkívül sokoldalúan felszerelhető, hiszen DIN sínre, szerelőlapra szerelhető vagy csavarokkal közvetlenül rögzíthető. Az áramváltó szilárd magos kialakítású, és alkalmas mind kábelekhez (maximum 26 mm átmérőig), mind gyűjtősínekhez (12,5×40,5 mm vagy 15,5×32,5 mm méretig). A készülék IP20-as védettséggel rendelkezik, így megfelelő védelmet nyújt a por és az érintés ellen. Üzemi hőmérséklettartománya rendkívül széles, -25°C-tól +60°C-ig terjed, így szélsőséges környezeti feltételek mellett is megbízhatóan működik.
Működési feszültsége kevesebb mint 720 V AC 50/60 Hz, szigetelési feszültsége pedig 3 kV. A készülék külső méretei: 60 mm szélesség, 85 mm magasság, és a teljes mélysége 63 mm (amelyből a keret mélysége 43 mm). A transzformátor megfelel az IEC 61869-2 és VDE 0414 szabványoknak, valamint rendelkezik CE tanúsítvánnyal, ami garantálja a minőségét és biztonságát az európai piacokon. A B osztályú elektromos szigetelési osztály további biztonságot nyújt a felhasználók számára.
Schneider Electric Current transformer TI - METSECT5MB030 műszaki adatok
Fő jellemzők
Termékvonal: PowerLogic
Termék neve: CT
Termék vagy komponens típusa: Árammérő transzformátor
Szekunder áram: 5 A
Pontossági osztály: 0.5 osztály 4 VA terhelésnél, 1. osztály 6 VA terhelésnél
Névleges áram [In]: 300 A
Kiegészítő információk
Árammérő transzformátor típusa: Tropikalizált kivitel gyűjtősínhez és kábelhez, szilárd magos
Áramváltó áttétel: 300/5
Konvencionális termikus határáram [Ith]: 18 kA
Dinamikus túláram-tűrés: 2.5 Ith
Maximális biztonsági tényező: 5
Névleges üzemi feszültség [Ue]: < 720 V AC 50/60 Hz
Névleges szigetelési feszültség [Ui]: 3 kV
Szerelési mód: Felcsíptethető, csavarokkal, szigetelt rögzítőcsavarral
Szerelési felület: Gyűjtősín, DIN sín, szerelőlap
Szélesség: Külső: 60 mm
Magasság: Külső: 85 mm
Mélység: Keret: 43 mm, Teljes: 63 mm
Átmérő: 26 mm
Névleges lökőfeszültség-állóság [Uimp]: 3 kV
Elektromos szigetelési osztály: B osztály
Kábel külső átmérője: 26 mm
Gyűjtősín nyílás mérete: 32.5 x 15.5 mm, 40.5 x 12.5 mm
Tömítés: Nincs
Környezeti feltételek
Szabványok: IEC 61869-2, VDE 0414
Terméktanúsítványok: CE
IP védettségi fokozat: IP20
Relatív páratartalom: 0...95 %
Környezeti üzemi hőmérséklet: -25...60 °C
