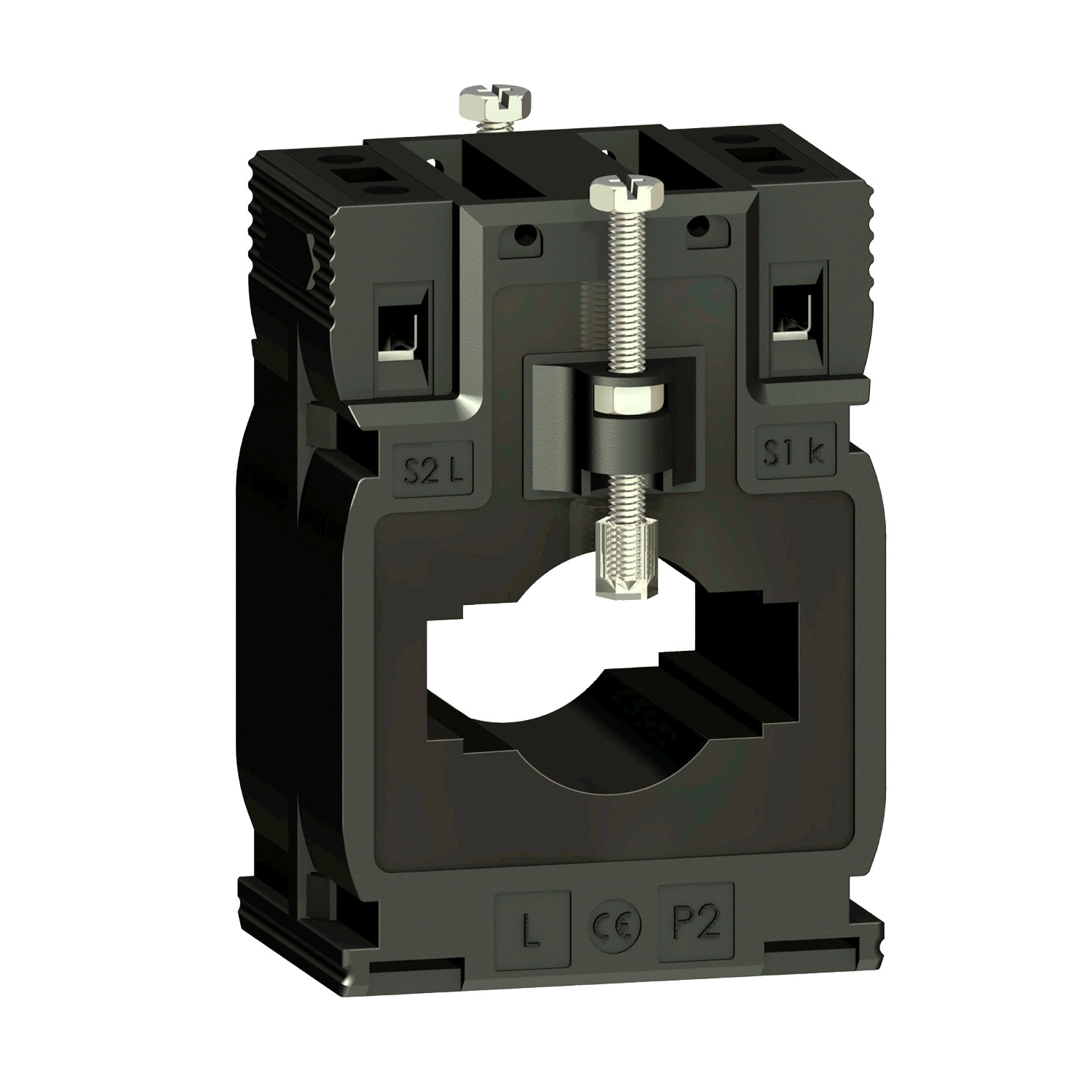

A Schneider Electric PowerLogic termékcsaládba tartozó METSECT5MB025 áramváltó egy professzionális mérőeszköz, amely kifejezetten ipari és kereskedelmi villamos rendszerek áramméréséhez készült. Ez a trópusi kivitelű, DIN sínre szerelhető áramváltó kiváló megoldást nyújt az elektromos rendszerek felügyeletéhez és a pontos fogyasztásméréshez.
A METSECT5MB025 áramváltó 250/5A áttételi aránnyal rendelkezik, ami azt jelenti, hogy a primer áramkörben folyó 250 amper nagyságú áramot a szekunder oldalon 5 amperre alakítja, így téve lehetővé a mérőműszerek számára a biztonságos és pontos mérést. Az eszköz pontossági osztálya 0.5 osztály 4 VA terhelésnél, illetve 1. osztály 6 VA terhelésnél, ami kiváló mérési pontosságot biztosít. A tömör magos kialakítás és a trópusi kivitel hosszú élettartamot és megbízható működést garantál még szélsőséges körülmények között is. A készülék használható mind kábelekhez (26 mm átmérőig), mind gyűjtősínekhez (12x40 mm és 15x32 mm méretekben).
A METSECT5MB025 áramváltó kiemelkedő műszaki paraméterekkel rendelkezik: konvencionális termikus áramerőssége 15 kA, dinamikus áramterhelhetősége 2,5-szeres Ith (37,5 kA), maximális biztonsági tényezője 5. Az üzemi feszültség kevesebb mint 720 V AC 50/60 Hz, míg a szigetelési feszültség 3 kV. Az impulzusfeszültség-állóság szintén 3 kV, a villamos szigetelési osztály pedig B. Az IP20-as védettségi fokozat megfelelő védelmet biztosít a készüléknek a normál működési körülmények között. A termék széles üzemi hőmérséklettartománnyal (-25...60 °C) és 0-95%-os relatív páratartalom-tűréssel rendelkezik, így szélsőséges környezeti feltételek között is megbízhatóan működik.
A Schneider Electric METSECT5MB025 áramváltó többféle módon is felszerelhető: szigetelt rögzítőcsavarral, csavarozással vagy felcsíptethető módon. A rögzítés történhet szerelőlapra, DIN sínre vagy közvetlenül gyűjtősínre. A termék fizikai méretei kompaktak: külső szélessége 60 mm, magassága 85 mm, mélysége kerettel együtt 43 mm, teljes mélysége pedig 63 mm. A készülék megfelel a szigorú nemzetközi szabványoknak, köztük az IEC 61869-2-nek és a VDE 0414-nek, valamint CE tanúsítvánnyal is rendelkezik. A Schneider Electric METSECT5MB025 áramváltó ideális választás ipari létesítmények, adatközpontok, kereskedelmi épületek és egyéb nagy teljesítményigényű elektromos rendszerek áramméréséhez, ahol a pontos adatok és a megbízható működés elengedhetetlen a hatékony energiagazdálkodáshoz.
Schneider Electric Current transformer TI - METSECT5MB025 műszaki adatok
Fő jellemzők
Termékcsalád: PowerLogic
Terméknév: CT
Termék vagy komponens típusa: Áramváltó
Szekunder áram: 5 A
Pontossági osztály: 0,5 osztály 4 VA teljesítménynél, 1 osztály 6 VA teljesítménynél
Névleges áram [In]: 250 A
Kiegészítő jellemzők
Áramváltó típusa: Trópusi kivitelű gyűjtősínhez és kábelhez, tömör magos
Áramáttételi arány: 250/5
Konvencionális termikus áramerősség [Ith]: 15 kA
Dinamikus átütési áramerősség: 2,5 Ith
Maximális biztonsági tényező: 5
Névleges üzemi feszültség [Ue]: < 720 V AC 50/60 Hz
Névleges szigetelési feszültség [Ui]: 3 kV
Felszerelési mód: Szigetelt rögzítőcsavar, Csavarokkal, Felcsíptethető
Rögzítési felület: Szerelőlap, DIN sín, Gyűjtősín
Szélesség: Külső: 60 mm
Magasság: Külső: 85 mm
Mélység: Keret: 43 mm, Teljes: 63 mm
Átmérő: 26 mm
Névleges lökőfeszültség-állóság [Uimp]: 3 kV
Villamos szigetelési osztály: B osztály
Kábel külső átmérő: 26 mm
Sínnyílás méretei: 32,5 x 15,5 mm, 40,5 x 12,5 mm
Tömítés: Nincs
Környezeti jellemzők
Szabványok: IEC 61869-2, VDE 0414
Terméktanúsítványok: CE
IP védettségi fokozat: IP20
Relatív páratartalom: 0-95%
Környezeti hőmérséklet működés közben: -25...60 °C
