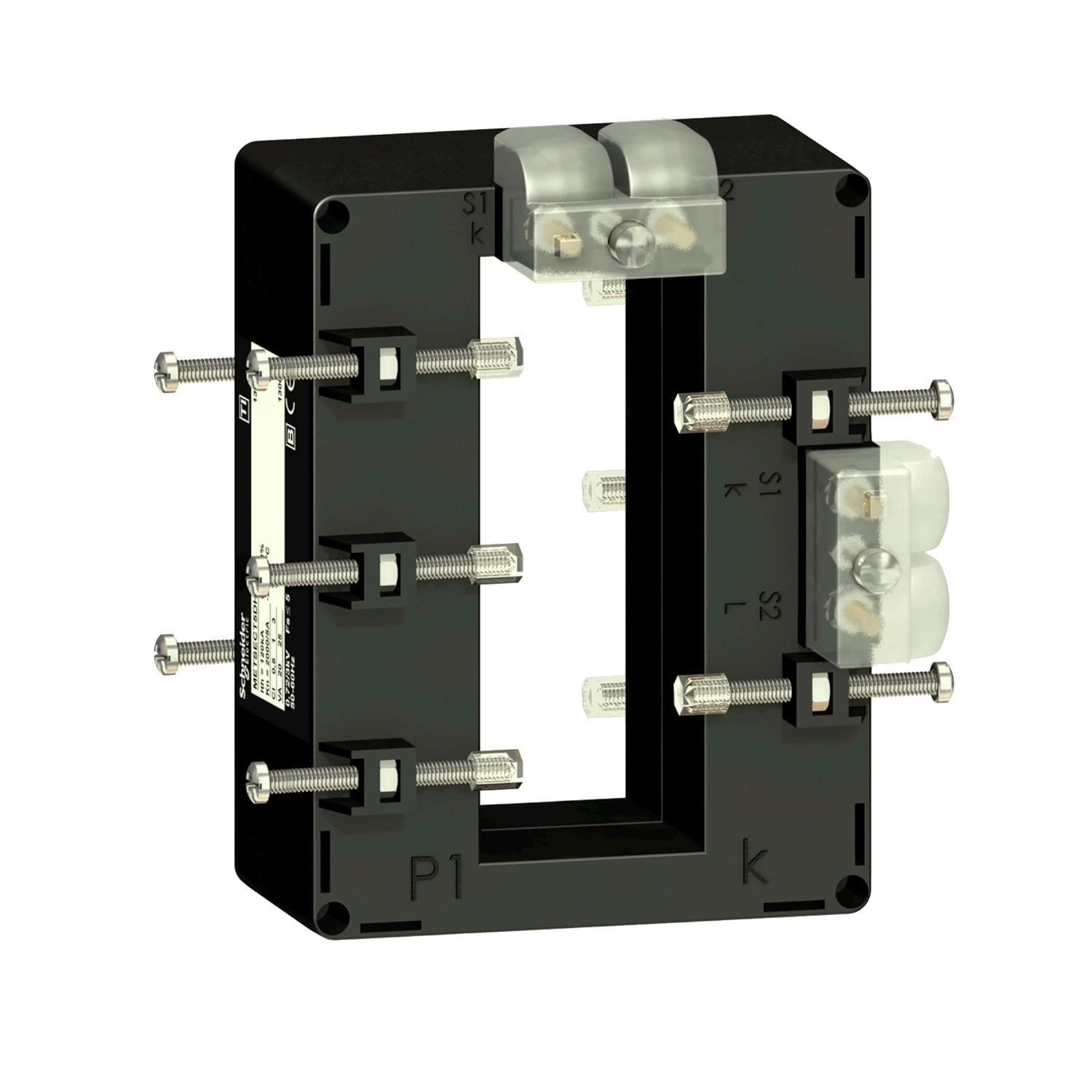

A Schneider Electric PowerLogic termékcsaládba tartozó METSECT5DH200 árammérő transzformátor egy professzionális megoldás ipari alkalmazásokhoz, ahol pontos árammérésre van szükség nagyobb rendszerekben. Ez a tropikalizált, azaz trópusi körülményekre is tervezett áramváltó kifejezetten gyűjtősínekhez lett kifejlesztve, kettős kimeneti funkcióval, amely sokoldalú felhasználást tesz lehetővé.
A METSECT5DH200 modell 2000/5 A áttétellel rendelkezik, ami azt jelenti, hogy a primer oldalon akár 2000 amperes áramerősséget is képes 5 amperre konvertálni a szekunder oldalon, így kompatibilis a standard mérőműszerekkel és felügyeleti rendszerekkel. Ez az áramváltó kiemelkedő pontosságot biztosít: 0,5-ös pontossági osztályba tartozik 20 VA terhelésnél, valamint 1-es pontossági osztályba 25 VA terhelésnél. A magas, 60 kA-es termikus áramtűrő képessége és a 2,5-szeres dinamikus áramtűrése biztosítja, hogy még szélsőséges üzemi körülmények között is megbízhatóan működjön.
Az áramváltó szilárd magos kialakítású, ami hosszú élettartamot és minimális karbantartási igényt biztosít. A beépítés egyszerű a szigetelt rögzítőcsavaroknak köszönhetően, amelyek biztonságos és stabil kapcsolatot biztosítanak a gyűjtősínekkel. A 102 x 38 mm-es belső nyílás lehetővé teszi, hogy különböző méretű gyűjtősínekre szerelje fel. Az IP20-as védettségi szint alapvető védelmet nyújt a környezeti behatások ellen. A készülék -25°C és +50°C közötti hőmérséklettartományban és akár 95%-os relatív páratartalom mellett is megbízhatóan működik, ami alkalmassá teszi változatos ipari környezetekben való alkalmazásra.
A METSECT5DH200 áramváltó teljes mértékben megfelel a VDE 0414 és az IEC 61869-2 szabványoknak, így nemzetközileg elismert minőséget és kompatibilitást biztosít. A termék 3 kV szigetelési feszültséggel és impulzus-állósággal rendelkezik, ami biztonságos működést garantál akár 720 V AC 50/60 Hz üzemi feszültség mellett is. A B osztályú elektromos szigetelési besorolás és a beépített tömítés további biztonságot nyújt a felhasználóknak. A Schneider Electric METSECT5DH200 áramváltó ideális választás energiaelosztó rendszerekhez, energiafigyelő rendszerekhez és ipari alkalmazásokhoz, ahol kritikus fontosságú a megbízható árammérés és a tartós teljesítmény.
Schneider Electric Current transformer TI - METSECT5DH200 -áramváltó 2000/5A (38x102) klíma álló, gyűjtősínhez kettős szekunder kivezetéssel (DH) műszaki adatok
Főbb jellemzők
Termékcsalád: PowerLogic
Terméknév: CT
Terméktípus: Áramváltó
Szekunder áram: 5 A
Pontossági osztály: 0,5 osztály 20 VA teljesítménynél, 1 osztály 25 VA teljesítménynél
Névleges áram [In]: 2000 A
Kiegészítő információk
Áramváltó típusa: Tropikalizált gyűjtősínhez, szilárd magos
Áramváltó áttétel: 2000/5
Hagyományos szabad levegőn mérhető termikus áram [Ith]: 60 kA
Dinamikus áramtűrés: 2,5 Ith
Maximális biztonsági tényező: 5
Névleges üzemi feszültség [Ue]: < 720 V AC 50/60 Hz
Névleges szigetelési feszültség [Ui]: 3 kV
Felszerelési mód: Szigetelt rögzítőcsavar
Felszerelési alap: Gyűjtősín
Szélesség: Külső: 98 mm, Belső: 40 mm
Magasság: Külső: 129 mm, Belső: 103 mm
Mélység: Keret: 40 mm, Teljes: 75 mm
Névleges lökőfeszültség-állóság [Uimp]: 3 kV
Elektromos szigetelési osztály: B osztály
Sín nyílásmérete: 102 x 38
Tömítés: Rendelkezik
Környezet
Szabványok: VDE 0414, IEC 61869-2
Terméktanúsítványok: CE
IP védettségi fokozat: IP20
Relatív páratartalom: 0...95%
Környezeti hőmérséklet működés közben: -25...50°C
