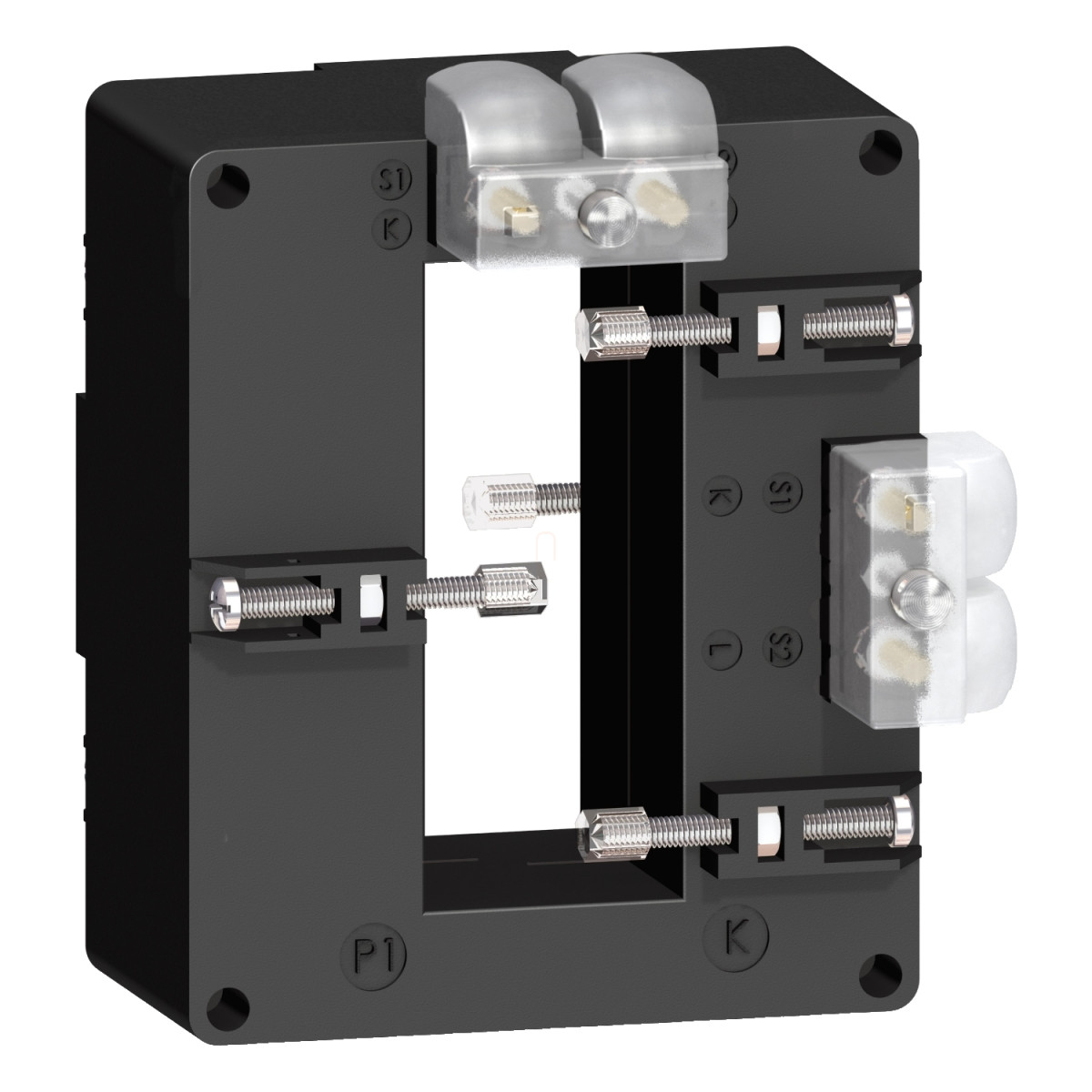

A Schneider Electric PowerLogic termékcsaládjába tartozó METSECT5DD150 típusú áramváltó kiváló megoldást kínál az ipari és kereskedelmi villamos rendszerek áramméréséhez. Ez a tropikalizált kivitelű, 1500/5A áttételű áramváltó különösen alkalmas olyan környezetekben, ahol a magas páratartalom és szélsőséges hőmérsékleti viszonyok miatt fokozott ellenállóképességre van szükség.
A METSECT5DD150 áramváltó kettős szekunder kivezetéssel rendelkezik, ami rugalmasabb mérési és ellenőrzési lehetőségeket biztosít. Az eszköz szilárd magos kialakítással készül, és 34x84 mm méretű gyűjtősínhez optimalizálták. A magas minőségű kialakítás Class 0.5 pontossági osztályt biztosít 15 VA terhelésnél, illetve Class 1 pontosságot 20 VA terhelésnél, így megbízható mérést tesz lehetővé különböző alkalmazásokban. A 1500 A névleges primer áram mérésére alkalmas eszköz ideális választás nagyobb ipari létesítmények, adatközpontok vagy energiaelosztó rendszerek számára, ahol a pontos árammérés kritikus fontosságú a rendszer teljesítményének és hatékonyságának optimalizálásához.
Műszaki szempontból a METSECT5DD150 áramváltó kiemelkedő paraméterekkel rendelkezik. A 60 kA hagyományos szabad levegős termikus áram és a 2.5 Ith dinamikus zárlati áram ellenálló képesség biztosítja a készülék megbízható működését még szélsőséges terhelési körülmények között is. Az eszköz maximum 720 V AC 50/60 Hz névleges üzemi feszültségen működtethető, 3 kV szigetelési feszültséggel és lökőfeszültség-állósággal rendelkezik, ami megfelelő védelmet biztosít a villamos hálózat ingadozásaival szemben. Az IP20-as védettségi fokozat és a B osztályú elektromos szigetelési osztály tovább növeli a biztonságos működés feltételeit. Az áramváltó -25...50 °C környezeti hőmérséklet-tartományban és 0...95% relatív páratartalom mellett üzemeltethető, ami jól mutatja alkalmasságát a tropikalizált környezetben való használatra.
A METSECT5DD150 áramváltó szerelése rendkívül egyszerű az szigetelt rögzítőcsavaroknak köszönhetően. Külső méretei (szélesség: 96 mm, magasság: 116 mm, mélység: 40 mm keret / 78.4 mm teljes) kompakt kialakítást biztosítanak, miközben a belső nyílás (35x84 mm) megfelelő helyet biztosít a gyűjtősín számára. Az eszköz megfelel a szigorú nemzetközi szabványoknak, beleértve a VDE 0414 és az IEC 61869-2 előírásokat, valamint rendelkezik EAC és CE tanúsítvánnyal is. A Schneider Electric METSECT5DD150 áramváltó kiváló választás mindazon szakemberek számára, akik megbízható, pontos és tartós mérőeszközt keresnek ipari környezetben történő használatra.
Schneider Electric Current transformer TI - METSECT5DD150 -áramváltó 1500/5A (34x84) klíma álló, gyűjtősínhez kettős szekunder kivezetéssel (DD) műszaki adatok
Általános jellemzők
Termékcsalád: PowerLogic
Terméknév: CT
Termék vagy komponens típusa: Áramváltó
Másodlagos áram: 5 A
Pontossági osztály: Class 0.5 15 VA-nél, Class 1 20 VA-nél
Névleges áram [In]: 1500 A
Kiegészítő információk
Áramváltó típusa: Tropikalizált, gyűjtősínhez, tömör magos
Áramváltó áttétel: 1500/5
Hagyományos szabad levegős termikus áram [Ith]: 60 kA
Dinamikus zárlati áram: 2.5 Ith
Maximális biztonsági tényező: 5
Névleges üzemi feszültség [Ue]: < 720 V AC 50/60 Hz
Névleges szigetelési feszültség [Ui]: 3 kV
Szerelési mód: Szigetelt rögzítőcsavar
Szerelési alap: Gyűjtősín
Fizikai jellemzők
Szélesség: Külső: 96 mm, Belső: 35 mm
Magasság: Külső: 116 mm, Belső: 84 mm
Mélység: Keret: 40 mm, Teljes: 78.4 mm
Gyűjtősín nyílás mérete: 84 x 34
Névleges lökőfeszültség-állóság [Uimp]: 3 kV
Elektromos szigetelési osztály: B osztály
Tömítés: Rendelkezik
Környezeti jellemzők
Szabványok: VDE 0414, IEC 61869-2
Terméktanúsítványok: EAC, CE
IP védettségi fokozat: IP20
Relatív páratartalom: 0...95 %
Üzemi környezeti hőmérséklet: -25...50 °C
