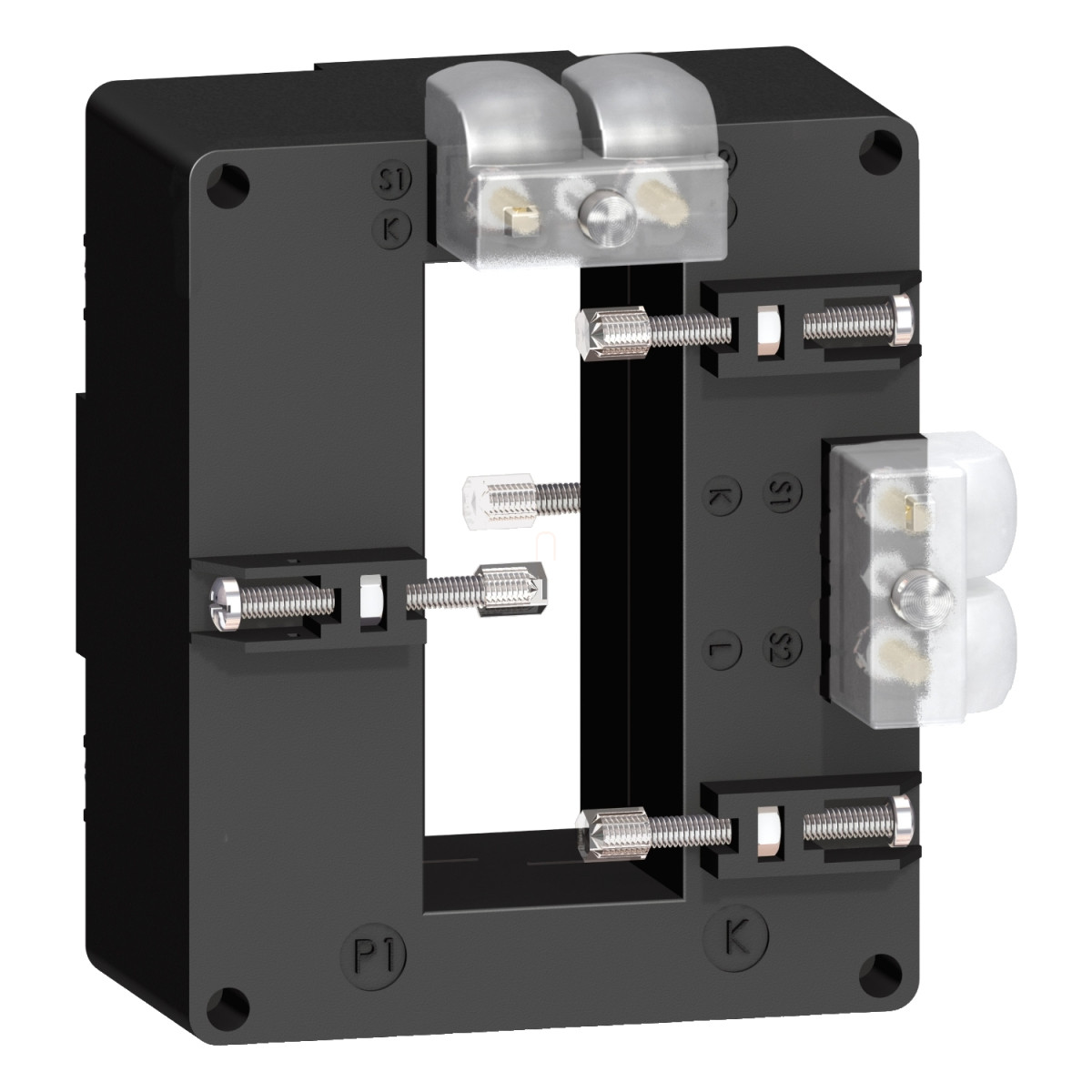

A Schneider Electric METSECT5DD125 egy professzionális áramváltó, amely a PowerLogic termékcsaládba tartozik. Ez a tropikalizált kivitelű, kettős kimenetű áramváltó különösen alkalmas trópusi körülmények közötti használatra, ahol a magas páratartalom és hőmérséklet jelentős kihívást jelenthet a villamos berendezések számára. A termék 1250/5 áramváltási aránnyal rendelkezik, ami ideálissá teszi nagyobb áramú rendszerek monitorozására és mérésére.
A METSECT5DD125 szilárd magos (solid core) kialakítású áramváltó, amely kifejezetten 34x84 mm méretű gyűjtősínekhez lett tervezve. Kiváló pontosságú mérést biztosít, Class 0.5 pontossági osztályt 12 VA terhelésnél és Class 1 pontossági osztályt 15 VA terhelésnél. A készülék névleges primer árama 1250 A, míg szekunder oldalon 5 A-t szolgáltat. Ez a konfiguráció lehetővé teszi, hogy a nagy teljesítményű rendszerekben folyó áramot biztonságosan és pontosan lehessen mérni, miközben kompatibilis marad a standard 5 A-es mérőműszerekkel és védőrelékkel.
Műszaki szempontból a METSECT5DD125 lenyűgöző paraméterekkel rendelkezik. A konvencionális szabad levegőben mérhető termikus áramerőssége (Ith) 60 kA, dinamikus zárlati áramtűrése pedig az Ith 2,5-szöröse, ami kiemelkedő megbízhatóságot biztosít még extrém körülmények között is. A maximális biztonsági tényező 5, névleges üzemi feszültsége kevesebb mint 720 V AC 50/60 Hz mellett, szigetelési feszültsége pedig 3 kV. A B szigetelési osztálynak köszönhetően megfelel a szigorú biztonsági előírásoknak.
Fizikai kialakítása jól átgondolt és praktikus. Külső méretei: 96 mm szélesség, 116 mm magasság és 78,4 mm teljes mélység (ebből a keret 40 mm), míg a belső nyílás mérete 35 x 84 mm, ami pontosan illeszkedik a célzott gyűjtősínekhez. A rögzítése szigetelt rögzítőcsavarokkal történik, ami egyszerű és biztonságos telepítést tesz lehetővé. A termék IP20-as védettséggel rendelkezik, így beltéri használatra tervezték, ahol védve van a közvetlen víz és por bejutásától.
A Schneider Electric METSECT5DD125 áramváltó kivételesen széles működési hőmérséklet-tartománnyal rendelkezik, -25°C-tól +50°C-ig használható, és akár 95%-os relatív páratartalmat is elvisel. Ez különösen előnyössé teszi olyan környezetekben, ahol szélsőséges időjárási vagy ipari körülmények uralkodnak. A termék megfelel a szigorú nemzetközi szabványoknak, köztük a VDE 0414 és az IEC 61869-2 előírásainak, valamint rendelkezik EAC és CE tanúsítványokkal, ami biztosítja a globális kompatibilitást és minőséget. A METSECT5DD125 áramváltó tökéletes választás ipari létesítmények, energiaelosztó rendszerek és nagyobb épületek villamosenergia-mérési és -felügyeleti feladataihoz.
Schneider Electric Current transformer TI - METSECT5DD125 -áramváltó 1250/5A (34x84) klíma álló, gyűjtősínhez kettős szekunder kivezetéssel (DD) műszaki adatok
Általános jellemzők
Termékcsalád: PowerLogic
Terméknév: CT
Komponens típusa: Áramváltó
Szekunder áram: 5 A
Pontossági osztály: Class 0.5 12 VA-nál, Class 1 15 VA-nál
Névleges primer áram [In]: 1250 A
Kiegészítő jellemzők
Áramváltó típusa: Tropikalizált gyűjtősínhez, szilárd magos
Áramváltási arány: 1250/5
Konvencionális szabadlevegős termikus áram [Ith]: 60 kA
Dinamikus zárlati áramtűrés: 2.5 Ith
Maximum biztonsági tényező: 5
Névleges üzemi feszültség [Ue]: < 720 V AC 50/60 Hz
Névleges szigetelési feszültség [Ui]: 3 kV
Felszerelési mód: Szigetelt rögzítőcsavar
Szerelőfelület: Gyűjtősín
Méretek - szélesség: Külső: 96 mm, Belső: 35 mm
Méretek - magasság: Külső: 116 mm, Belső: 84 mm
Méretek - mélység: Keret: 40 mm, Teljes: 78.4 mm
Névleges lökőfeszültség-állóság [Uimp]: 3 kV
Elektromos szigetelési osztály: B osztály
Gyűjtősín nyílása: 84 x 34
Plombálhatóság: Igen
Környezeti feltételek
Szabványok: VDE 0414, IEC 61869-2
Terméktanúsítványok: EAC, CE
IP védettség: IP20
Relatív páratartalom: 0...95 %
Környezeti működési hőmérséklet: -25...50 °C
