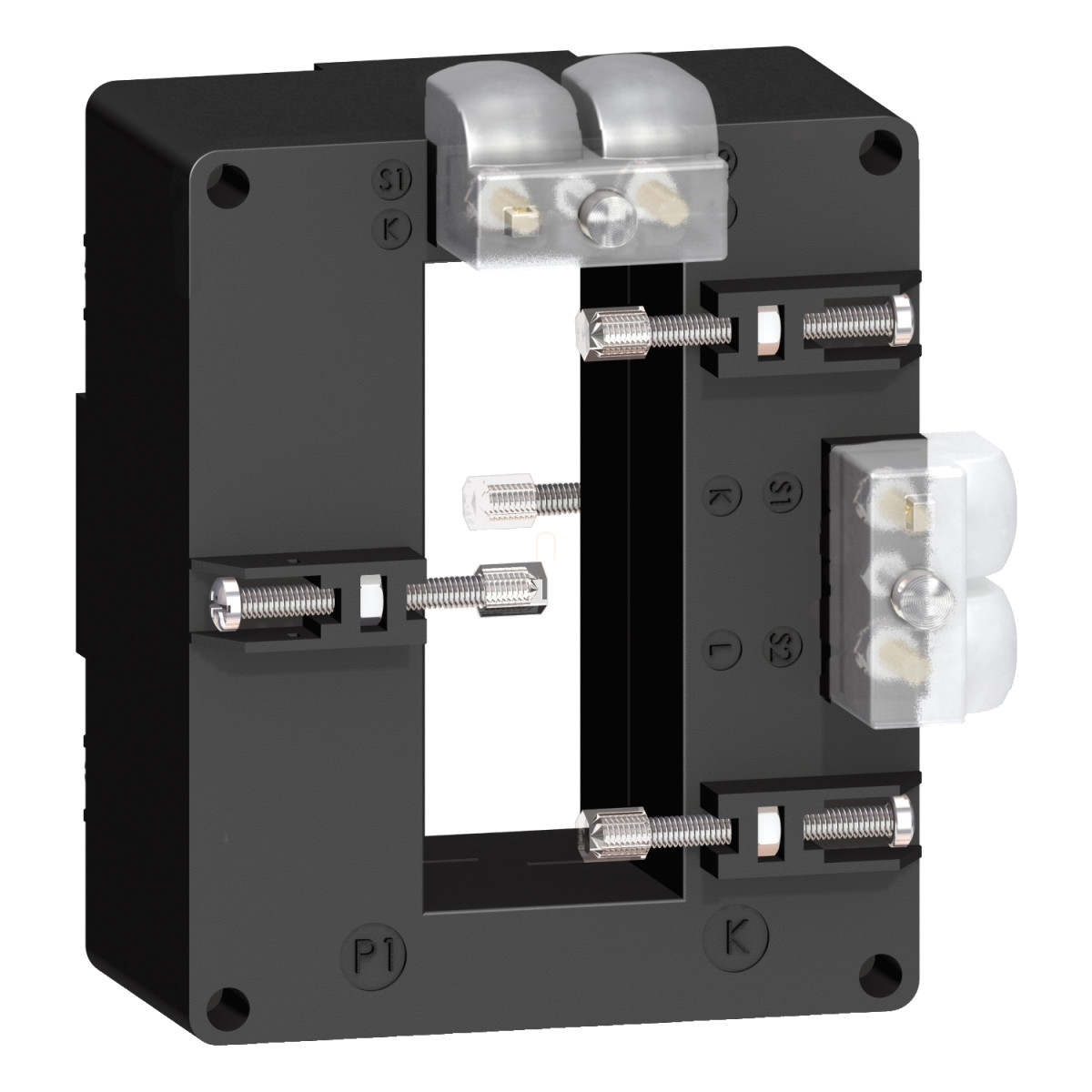

A Schneider Electric PowerLogic termékvonalából származó METSECT5DD100 típusú áramváltó egy professzionális villamosipari mérőeszköz, amely kifejezetten magas teljesítményű rendszerekhez lett tervezve. Ez a tropikalizált kivitelű áramváltó tökéletes választás olyan környezetben, ahol a magas páratartalom és extrém hőmérsékleti körülmények jellemzőek, hiszen -25°C és +60°C közötti hőmérséklettartományban képes megbízhatóan működni, akár 95%-os relatív páratartalom mellett is.
A METSECT5DD100 modell 1000/5 áttételű áramváltó, ami azt jelenti, hogy az 1000 amperes primer áramot 5 amperes szekunder árammá alakítja át, így téve lehetővé a nagy áramok biztonságos és pontos mérését. A készülék különleges kialakítása kettős szekunder kimenettel rendelkezik, ami növeli a felhasználási lehetőségeket és a rugalmasságot a telepítés során. Az eszköz szilárd magos kialakítása és speciálisan a gyűjtősínekhez tervezett formája biztosítja a stabil és megbízható működést. A belső nyílás mérete 84 x 34 mm, így kifejezetten alkalmas a szabványos gyűjtősín rendszerekhez való csatlakoztatásra.
Műszaki szempontból a METSECT5DD100 modell kiemelkedő pontosságot kínál: 0.5 osztályú pontosság 10 VA terhelésnél, valamint 1. osztályú pontosság 15 VA terhelésnél. A készülék maximális üzemi feszültsége 720 V AC 50/60 Hz, szigetelési feszültsége pedig 3 kV. A termék kiemelkedő terhelhetőséggel rendelkezik: a konvencionális szabad levegőn való termikus árama 60 kA, míg a dinamikus ellenállási árama ennek 2,5-szerese. A maximális biztonsági tényező értéke 5, ami megfelelő védelmet biztosít túlterhelés esetén is. Az áramváltó B szigetelési osztályba tartozik, és IP20-as védettséggel rendelkezik, ami megfelelő védelmet biztosít a szilárd testek behatolása ellen, de nem vízálló.
A METSECT5DD100 áramváltó telepítése egyszerű, szigetelt rögzítő csavarokkal történik, ami biztonságos és stabil rögzítést biztosít a gyűjtősínekhez. A termék külső méretei: 96 mm szélesség, 116 mm magasság és 40 mm mélységű keret (teljes mélység 78,4 mm). Az eszköz megfelel az IEC 61869-2 és VDE 0414 szabványoknak, valamint CE tanúsítvánnyal rendelkezik, ami biztosítja a termék megfelelőségét az európai előírásoknak. A Schneider Electric METSECT5DD100 áramváltó ideális választás ipari környezetben, energiaelosztó rendszerekben, nagy teljesítményű berendezésekben és minden olyan alkalmazásban, ahol pontos árammérésre van szükség.
Schneider Electric Current transformer TI - METSECT5DD100 műszaki adatok
Fő jellemzők
Termékvonal: PowerLogic
Terméknév: CT
Termék típusa: Áramváltó
Szekunder áram: 5 A
Pontossági osztály: 0.5 osztály 10 VA-nál, 1. osztály 15 VA-nál
Névleges áram: 1000 A
Kiegészítő információk
Áramváltó típusa: Tropikalizált gyűjtősínhez, Szilárd magos
Áramváltó áttétel: 1000/5
Konvencionális termikus áram: 60 kA
Dinamikus ellenállási áram: 2.5 Ith
Maximális biztonsági tényező: 5
Névleges üzemi feszültség: < 720 V AC 50/60 Hz
Névleges szigetelési feszültség: 3 kV
Felszerelési mód: Szigetelt rögzítőcsavar
Szerelési felület: Gyűjtősín
Szélesség: Külső: 96 mm, Belső: 35 mm
Magasság: Külső: 116 mm, Belső: 84 mm
Mélység: Keret: 40 mm, Teljes: 78.4 mm
Névleges impulzus állóképesség: 3 kV
Elektromos szigetelési osztály: B osztály
Sín nyílása: 84 x 34
Tömítés: Van
Környezeti adatok
Szabványok: IEC 61869-2, VDE 0414
Terméktanúsítványok: CE
IP védelmi fokozat: IP20
Relatív páratartalom: 0...95%
Környezeti hőmérséklet működés közben: -25...60 °C
