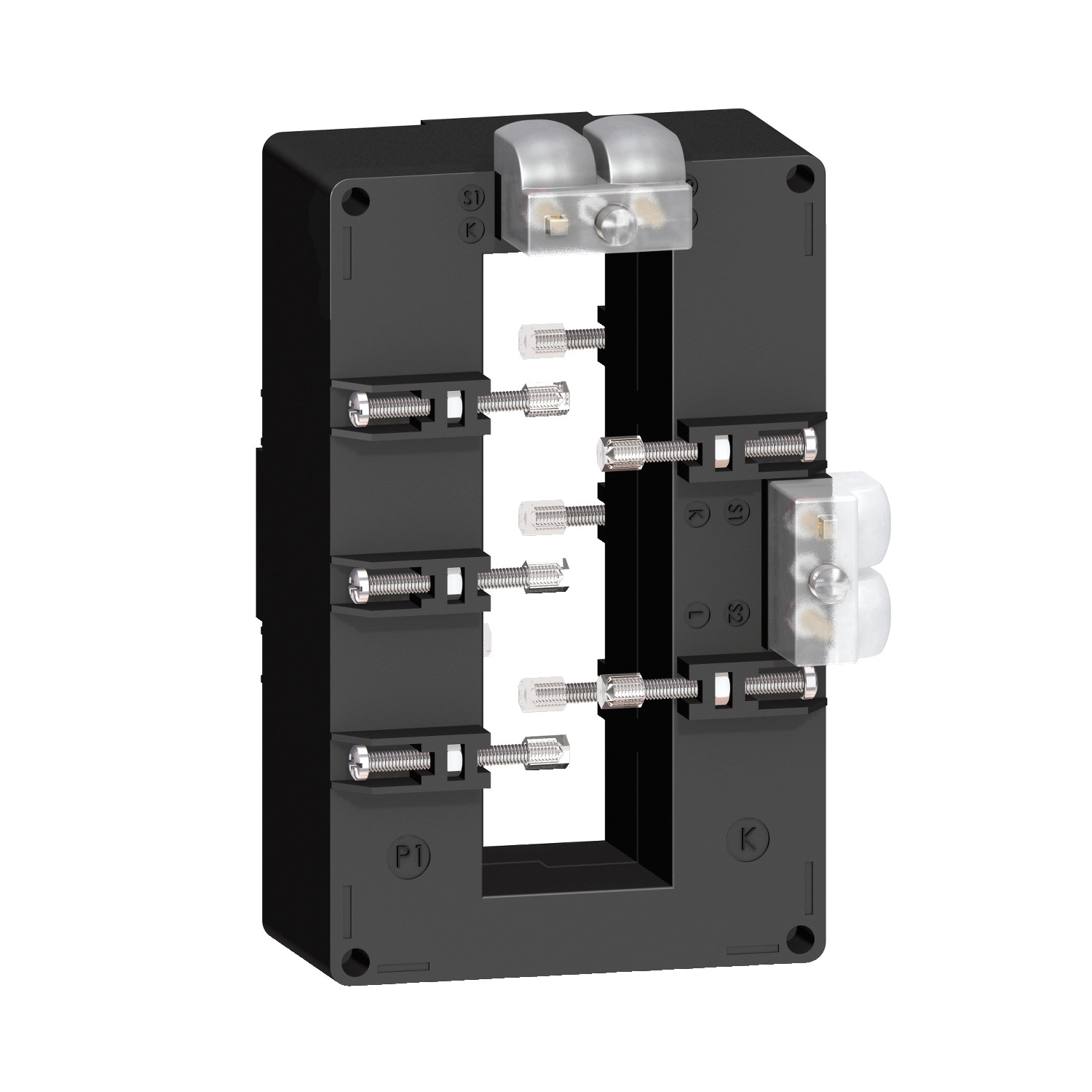

A Schneider Electric METSECT5DB300 áramváltó a PowerLogic termékcsalád kiemelkedő tagja, amely professzionális megoldást kínál az ipari árammérés területén. Ez a tropikalizált kivitelű, szilárd magos áramváltó kifejezetten gyűjtősínekhez lett kialakítva, 3000/5A áttétellel, amely lehetővé teszi a nagy áramerősségek pontos mérését és megfigyelését.
A METSECT5DB300 modell kettős szekunder kimenettel rendelkezik, ami növeli a felhasználási rugalmasságot. Az eszköz 0,5 pontossági osztályú 25 VA terhelésnél, illetve 1-es osztályú 30 VA terhelésnél, ami biztosítja a mérések megbízhatóságát különböző terhelési helyzetekben. A 3000 A névleges áram mellett 60 kA-es hagyományos szabad levegőben lévő termikus áramot is képes kezelni, valamint 2,5 Ith dinamikus terhelési áramot, ami jelzi a termék magas túlterhelhetőségét és megbízhatóságát extrém körülmények között is.
Technikai szempontból fontos kiemelni, hogy a METSECT5DB300 áramváltó maximális biztonsági tényezője 5, névleges üzemi feszültsége pedig kevesebb mint 720 V AC 50/60 Hz. A névleges szigetelési feszültség és a névleges lökőfeszültség-állóság egyaránt 3 kV, ami megfelelő védelmet biztosít a telepítési környezetben előforduló túlfeszültségekkel szemben. A szerelést szigetelt rögzítőcsavarok segítségével lehet elvégezni közvetlenül a gyűjtősínre. Az áramváltó belső méretei 127 x 38 mm, ami lehetővé teszi a megfelelő méretű gyűjtősínek befogadását, míg a külső méretek (160 x 99 mm, 78,4 mm teljes mélység) kompakt kialakítást biztosítanak. Az eszköz IP20-as védettséggel rendelkezik, ami alapvető védelmet nyújt a por és nedvesség ellen, valamint B osztályú elektromos szigetelést biztosít a biztonságos működéshez. A működési hőmérséklet-tartomány -25 és +50 °C között van, a relatív páratartalom pedig 0-95% között lehet, ami alkalmassá teszi változatos környezetben történő használatra.
A Schneider Electric METSECT5DB300 áramváltó megfelelőségét számos szabvány és tanúsítvány igazolja, beleértve a VDE 0414 és IEC 61869-2 szabványokat, valamint az EAC és CE tanúsítványokat. Ezek a minősítések garantálják, hogy a termék megfelel a legszigorúbb nemzetközi biztonsági és teljesítmény-előírásoknak, így ideális választás lehet ipari környezetben, energiaelosztó rendszerekben, vagy bármilyen nagy áramerősség mérését igénylő alkalmazásban.
Schneider Electric Current transformer TI - METSECT5DB300 műszaki adatok
Fő jellemzők
Termékvonal: PowerLogic
Terméknév: CT
Termék vagy komponens típus: Áramváltó
Szekunder áram: 5 A
Pontossági osztály: 0,5 osztály 25 VA-nél, 1 osztály 30 VA-nél
Névleges áram [In]: 3000 A
Kiegészítő adatok
Áramváltó típus: Tropikalizált gyűjtősínhez, Tömör mag
Áramváltó áttétel: 3000/5
Hagyományos szabad levegőben lévő termikus áram [Ith]: 60 kA
Dinamikus terhelési áram: 2,5 Ith
Maximális biztonsági tényező: 5
Névleges üzemi feszültség [Ue]: < 720 V AC 50/60 Hz
Névleges szigetelési feszültség [Ui]: 3 kV
Szerelési mód: Szigetelt rögzítőcsavar
Szerelési alap: Gyűjtősín
Szélesség: Belső: 38 mm, Külső: 99 mm
Magasság: Belső: 127 mm, Külső: 160 mm
Mélység: Keret: 40 mm, Teljes: 78,4 mm
Névleges lökőfeszültség-állóság [Uimp]: 3 kV
Elektromos szigetelési osztály: B osztály
Gyűjtősín nyílás mérete: 127 x 38
Tömítés: Igen
Környezeti jellemzők
Szabványok: VDE 0414, IEC 61869-2
Termék tanúsítványok: EAC, CE
IP védettségi fokozat: IP20
Relatív páratartalom: 0...95 %
Környezeti hőmérséklet tartomány: -25...50 °C
