A Schneider Electric PowerLogic sorozatába tartozó METSECT5DB250 egy kiemelkedően megbízható áramváltó, amely speciálisan trópusi környezetbe tervezett kivitelben készül. Ez a modell 2500/5A áttételű kettős szekunder kimenettel rendelkezik, ami különösen hasznos összetett mérési és monitorozási feladatokhoz.
A METSECT5DB250 áramváltó kiválóan alkalmazható 38x127 mm méretű sínek esetén, ahol nagy pontosságú árammérésre van szükség. A transzformátor 0.5 pontossági osztályt biztosít 20 VA terhelésnél, illetve 1-es osztályt 25 VA terhelésnél. Ez a precizitás elengedhetetlen az ipari létesítmények, adatközpontok vagy más kritikus infrastruktúrák energiafogyasztásának pontos méréséhez. A készülék 2500 A névleges primer árammal rendelkezik, és képes akár 60 kA hőáramot is kezelni, ami kivételes teljesítményt jelent még a legigényesebb ipari környezetekben is.

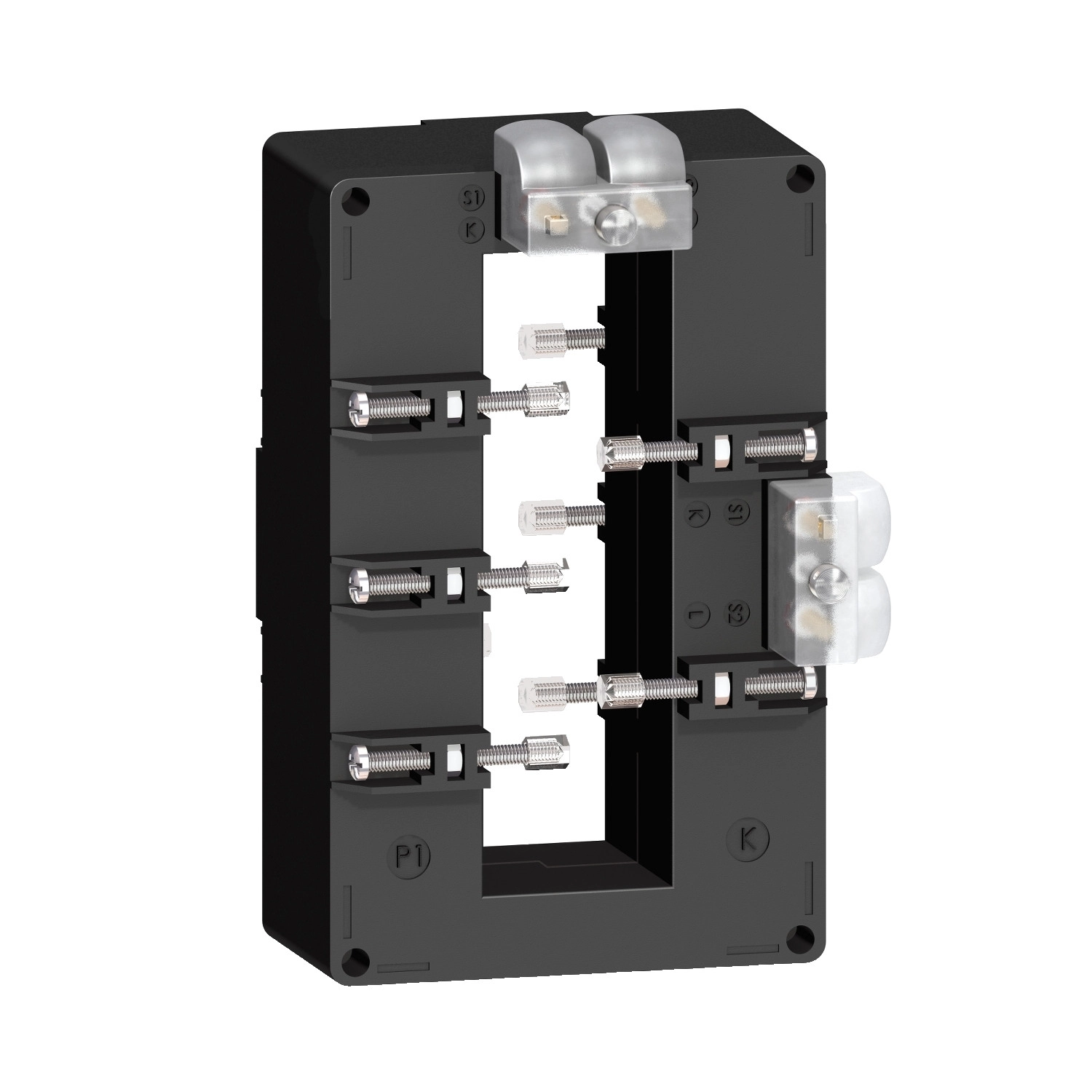

A termék szilárd magos kialakítással készül, és szigetelt rögzítőcsavarral szerelhető közvetlenül a gyűjtősínre. Belső méreteit tekintve 38 mm széles és 127 mm magas nyílással rendelkezik, külső méretei pedig 99 mm szélesség, 160 mm magasság és 78,4 mm teljes mélység (ebből a keret 40 mm). Az áramváltó megfelel a VDE 0414 és IEC 61869-2 szabványoknak, valamint rendelkezik EAC és CE tanúsítvánnyal is. IP20-as védettségi fokozata és -25°C és +50°C közötti üzemi hőmérséklettartománya rendkívüli rugalmasságot biztosít a telepítés helyének kiválasztásában. A maximális biztonsági tényező értéke 5, dinamikus áramállósága pedig 2,5 Ith, ami kivételes védelmet nyújt rövidzárlati események során.
A METSECT5DB250 áramváltó 3 kV névleges szigetelési feszültséggel és ugyancsak 3 kV lökőfeszültség-állósággal rendelkezik, miközben üzemi feszültsége maximum 720 V AC 50/60 Hz lehet. B osztályú elektromos szigeteléssel ellátott, és 0-95% relatív páratartalom mellett is megbízhatóan működik. Ez a Schneider Electric áramváltó tökéletes választás olyan professzionális felhasználók számára, akik nagy teljesítményű, hosszú élettartamú és megbízható mérőeszközt keresnek ipari elektromos rendszerek monitorozásához.
Schneider Electric Current transformer TI - METSECT5DB250 -áramváltó 2500/5A (38x127) klíma álló, gyűjtősínhez kettős szekunder kivezetéssel (DB) műszaki adatok
Fő paraméterek
Termékcsalád: PowerLogic
Terméknév: CT
Termék vagy alkatrész típusa: Áramváltó
Szekunder áram: 5 A
Pontossági osztály: 0.5 osztály 20 VA-nél, 1-es osztály 25 VA-nél
Névleges áram [In]: 2500 A
Kiegészítő adatok
Áramváltó típusa: Trópusi kivitel gyűjtősínhez, szilárd mag
Áramváltó áttétel: 2500/5
Konvencionális szabad levegő hőáram [Ith]: 60 kA
Dinamikus áramállóság: 2.5 Ith
Maximális biztonsági tényező: 5
Névleges üzemi feszültség [Ue]: < 720 V AC 50/60 Hz
Névleges szigetelési feszültség [Ui]: 3 kV
Szerelési mód: Szigetelt rögzítőcsavar
Szerelési felület: Gyűjtősín
Szélesség: Belső: 38 mm, Külső: 99 mm
Magasság: Belső: 127 mm, Külső: 160 mm
Mélység: Keret: 40 mm, Teljes: 78.4 mm
Névleges lökőfeszültség-állóság [Uimp]: 3 kV
Elektromos szigetelési osztály: B osztály
Sínek nyílása: 127 x 38
Plombázás: Igen
Környezeti jellemzők
Szabványok: VDE 0414, IEC 61869-2
Terméktanúsítványok: EAC, CE
IP védettségi fokozat: IP20
Relatív páratartalom: 0...95 %
Környezeti hőmérséklet működés közben: -25...50 °C
