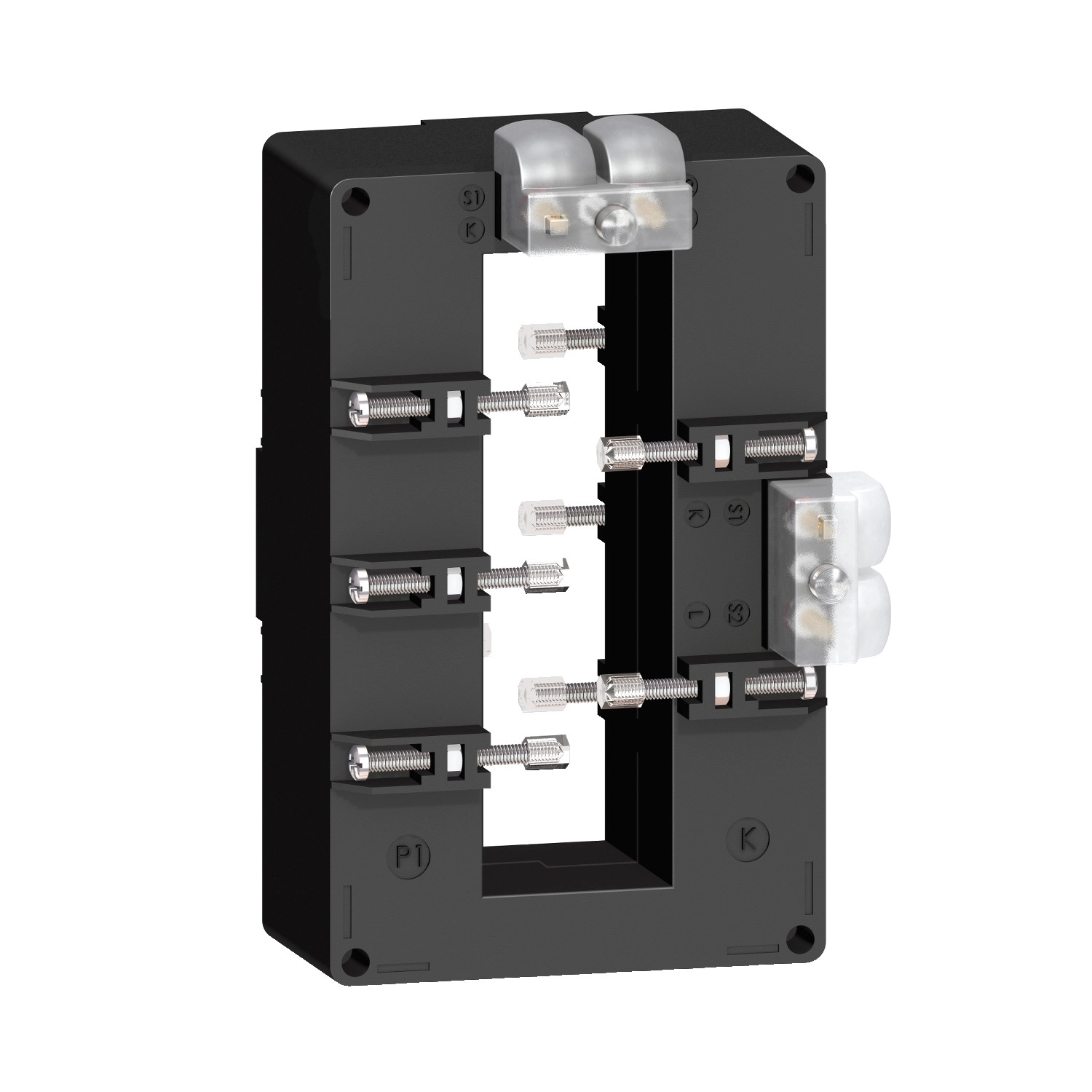

A Schneider Electric METSECT5DB200 típusú áramváltó egy professzionális villamosipari komponens, amelyet kifejezetten nagy áramok pontos mérésére és monitorizálására fejlesztettek ki. Ez a tropikalizált kivitelű, kettős kimenettel rendelkező CT (Current Transformer) eszköz ideális választás ipari környezetben, ahol szélsőséges körülmények között is megbízható teljesítményre van szükség. A termék a PowerLogic termékcsalád tagjaként a precíz energiagazdálkodási rendszerek alapvető elemét képezi.
A METSECT5DB200 áramváltó 2000/5 áttételi aránnyal rendelkezik, ami azt jelenti, hogy a primer oldalon 2000 A névleges áramerősséget képes 5 A-es szekunder árammá alakítani, így kompatibilis a legtöbb standard mérőműszerrel. Pontossági osztálya 0.5 15 VA terhelésnél, és 1-es osztályú 20 VA terhelésnél, ami kiváló mérési pontosságot biztosít különböző alkalmazási körülmények között. A termék tömör magos kialakítása és a gyűjtősínhez történő rögzítési módja biztosítja a stabil működést, miközben a 38x127 mm-es belső nyílásméret lehetővé teszi nagyméretű sínek használatát.
Műszaki szempontból kiemelkedő tulajdonságokkal rendelkezik: konvencionális szabadlevegős termikus árama 60 kA, dinamikus áramerősség-állósága 2,5-szeres Ith, maximális biztonsági tényezője 5. A névleges üzemi feszültség < 720 V AC 50/60 Hz, a névleges szigetelési feszültség 3 kV, és a lökőfeszültség-állósága szintén 3 kV. Az IP20-as védettség és a B szigetelési osztály, valamint a -25...50 °C közötti üzemi hőmérséklet-tartomány és 0...95% relatív páratartalom-tűrés jelzi, hogy a termék valóban alkalmas a tropikalizált, vagyis trópusi körülmények közötti használatra is.
A METSECT5DB200 áramváltó telepítése egyszerű a szigetelt rögzítőcsavaroknak köszönhetően. Méretadatai részletesek: a belső szélesség 38 mm, külső szélesség 99 mm, belső magasság 127 mm, külső magasság 160 mm, keret mélysége 40 mm, teljes mélység 78,4 mm. A CE és EAC tanúsítványokkal ellátott termék megfelel a VDE 0414 és IEC 61869-2 szabványoknak, ami garantálja a minőséget és a biztonságot a felhasználók számára. Ez a Schneider Electric METSECT5DB200 áramváltó tökéletes megoldás olyan professzionális alkalmazásokhoz, ahol nagy áramok pontos és megbízható mérése szükséges, különösen kedvezőtlen környezeti feltételek mellett.
Schneider Electric Current transformer TI - METSECT5DB200 műszaki adatok
Általános adatok
Termékcsalád: PowerLogic
Terméknév: CT
Termék vagy komponens típusa: Áramváltó
Szekunder áram: 5 A
Pontossági osztály: 0.5 osztály 15 VA-nál, 1 osztály 20 VA-nál
Névleges áram [In]: 2000 A
Kiegészítő információk
Áramváltó típusa: Tropikalizált gyűjtősínhez, tömör mag
Áramváltó áttétel: 2000/5
Konvencionális szabadlevegős termikus áram [Ith]: 60 kA
Dinamikus áramerősség állóság: 2.5 Ith
Maximális biztonsági tényező: 5
Névleges üzemi feszültség [Ue]: < 720 V AC 50/60 Hz
Névleges szigetelési feszültség [Ui]: 3 kV
Szerelési mód: Szigetelt rögzítőcsavar
Szerelési felület: Gyűjtősín
Szélesség: Belső: 38 mm, Külső: 99 mm
Magasság: Belső: 127 mm, Külső: 160 mm
Mélység: Keret: 40 mm, Teljes: 78.4 mm
Névleges lökőfeszültség-állóság [Uimp]: 3 kV
Elektromos szigetelési osztály: B osztály
Sínnyílás mérete: 127 x 38
Szigetelés: Igen
Környezeti jellemzők
Szabványok: VDE 0414, IEC 61869-2
Termék tanúsítványok: CE, EAC
IP védettségi fokozat: IP20
Relatív páratartalom: 0...95%
Környezeti üzemi hőmérséklet: -25...50 °C
