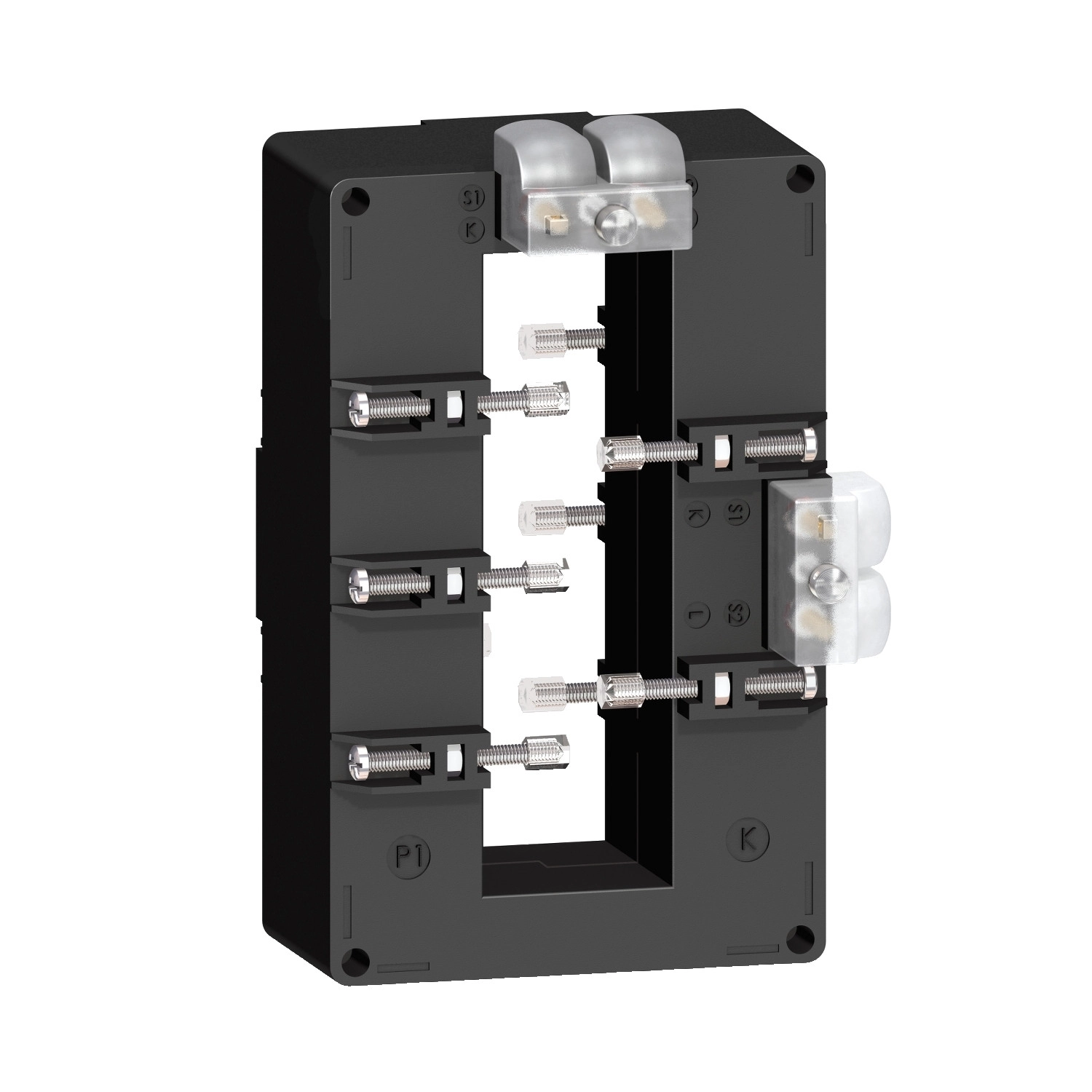

A Schneider Electric METSECT5DB150 áramváltó egy professzionális PowerLogic termékcsaládba tartozó eszköz, amely kiválóan alkalmazható villamosenergia-elosztó rendszerekben, ahol pontos árammérésre van szükség. Ez a tropikalizált, kettős kimenetű áramváltó kifejezetten a 38x127 mm méretű gyűjtősínekhez lett tervezve, így tökéletes választás ipari környezetben, ahol magas technikai elvárásoknak kell megfelelni.
A METSECT5DB150 modell 1500/5 A áttétellel rendelkezik, ami azt jelenti, hogy az elsődleges 1500 amperes áramot 5 amperre alakítja át a másodlagos oldalon. Ez lehetővé teszi, hogy standard mérőműszerekkel pontosan mérhető legyen a nagy teljesítményű áramkörök áramerőssége. Az eszköz pontossági osztálya 0.5 osztály 10 VA terhelésnél és 1. osztály 15 VA terhelésnél, ami biztosítja a megbízható mérési eredményeket különböző terhelési feltételek mellett is. A tömör magos kialakítás stabilitást és hosszú élettartamot garantál még szélsőséges körülmények között is.
Technikai szempontból a METSECT5DB150 áramváltó kiemelkedő paraméterekkel büszkélkedhet. A hagyományos szabad levegős hőáram (Ith) értéke 60 kA, a dinamikus ellenállás értéke pedig 2.5 Ith. A maximális biztonsági tényező 5, ami védelmet nyújt túlterhelés esetén. A névleges üzemi feszültség kevesebb mint 720 V AC 50/60 Hz, míg a névleges szigetelési feszültség 3 kV. Az eszköz B szigetelési osztályba tartozik, ami megfelelő védelmet biztosít az elektromos berendezések számára. A készülék IP20-as védettségi fokozattal rendelkezik, így védve van az ujjal való érintkezéstől, de nem vízálló. A működési hőmérséklet-tartomány -25°C és +50°C között van, a relatív páratartalom pedig 0-95% között lehet, ami széles körű alkalmazhatóságot tesz lehetővé különböző környezetekben.
A METSECT5DB150 áramváltó szerelése szigetelt rögzítőcsavarral történik, ami megkönnyíti a biztonságos telepítést. Az eszköz belső méretei: 38 mm szélesség, 127 mm magasság, míg a külső méretek: 99 mm szélesség, 160 mm magasság. A keret mélysége 40 mm, a teljes mélység pedig 78.4 mm. Az áramváltó megfelel a nemzetközi IEC 61869-2 és a német VDE 0414 szabványoknak, valamint rendelkezik EAC és CE tanúsítvánnyal, így biztosítva a megfelelőséget a szigorú európai és nemzetközi előírásoknak. A Schneider Electric METSECT5DB150 áramváltó ideális választás olyan professzionális felhasználók számára, akik megbízható és pontos mérőeszközt keresnek nagy teljesítményű elektromos rendszerekhez.
METSECT5DB150 műszaki adatok
Főbb jellemzők
Terméktípus: Áramváltó (CT)
Sorozat: PowerLogic
Áramváltó típus: Tropikalizált, gyűjtősínhez, tömör magos
Áramváltó áttétel: 1500/5
Névleges áram: 1500 A
Másodlagos áram: 5 A
Pontossági osztály: 0,5 osztály 10 VA-nél, 1 osztály 15 VA-nél
Elektromos jellemzők
Hagyományos szabad levegős hőáram (Ith): 60 kA
Dinamikus ellenállási áram: 2,5 Ith
Maximum biztonsági tényező: 5
Névleges üzemi feszültség: < 720 V AC 50/60 Hz
Névleges szigetelési feszültség: 3 kV
Névleges impulzus ellenállási feszültség: 3 kV
Elektromos szigetelési osztály: B osztály
Mechanikai jellemzők
Szélesség: Belső: 38 mm, Külső: 99 mm
Magasság: Belső: 127 mm, Külső: 160 mm
Mélység: Keret: 40 mm, Teljes: 78,4 mm
Gyűjtősín nyílás: 127 x 38 mm
Rögzítési mód: Szigetelt rögzítőcsavar
Szerelési alap: Gyűjtősín
Tömítés: Igen
IP védelmi fokozat: IP20
Környezeti feltételek
Működési hőmérséklet: -25...50 °C
Relatív páratartalom: 0...95 %
Szabványok és tanúsítványok
Szabványok: IEC 61869-2, VDE 0414
Terméktanúsítványok: EAC, CE
