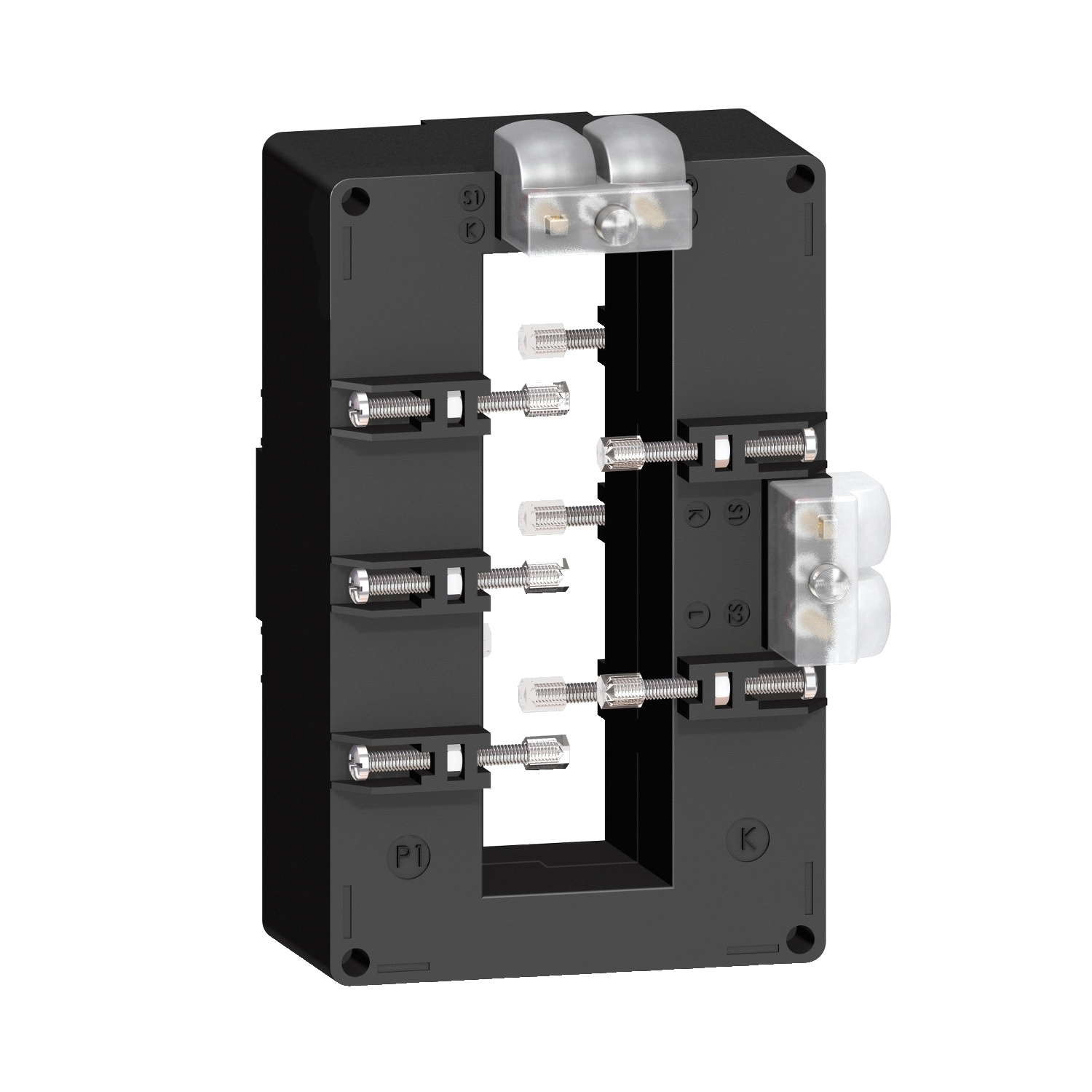

A Schneider Electric METSECT5DB125 áramváltó a PowerLogic termékcsaládba tartozó, professzionális minőségű áramátalakító eszköz, amely kifejezetten nagyobb teljesítményű elektromos rendszerek méréséhez és felügyeletéhez lett kifejlesztve. Ez a tropikalizált kivitelű áramváltó megbízhatóan működik változó éghajlati körülmények között is, ami különösen fontos olyan telepítési környezetekben, ahol a páratartalom és a hőmérséklet ingadozása jelentős lehet.
A METSECT5DB125 áramváltó 1250/5 áttétellel rendelkezik, vagyis az elsődleges 1250 amperes áramerősséget 5 amperre konvertálja a másodlagos oldalon, így kompatibilis a legtöbb standard mérőműszerrel. Különlegessége a kettős szekunder kimenet, amely rugalmasabb mérési és felügyeleti rendszerek kialakítását teszi lehetővé. Az eszköz osztott magos kialakítású, és kifejezetten gyűjtősínekhez való csatlakoztatásra tervezték, 38×127 mm-es nyílásmérettel, így ideális választás nagyobb ipari létesítmények, adatközpontok vagy energiaelosztó rendszerek számára.
Technikai szempontból a METSECT5DB125 kiemelkedő pontosságot kínál: 0,5-ös osztálypontosság 8 VA teljesítménynél, illetve 1-es osztálypontosság 12 VA-nél. Az eszköz maximális üzemi feszültsége 720 V AC (50/60 Hz), szigetelési feszültsége pedig 3 kV. A termék robusztus kialakítású, hőállósága kiváló, a hagyományos szabad levegőben mérhető hőáram (Ith) értéke 60 kA, dinamikus áramterhelhetősége pedig 2,5 Ith. A maximális biztonsági tényező 5-ös értékű, ami extra védelmet nyújt túlterhelés esetén. Az IP20-as védettségi besorolás megfelelő védelmet biztosít a standard ipari környezetben való használathoz, miközben az eszköz széles, -25°C és +50°C közötti üzemi hőmérséklet-tartományban működőképes, 0-95%-os relatív páratartalom mellett.
A Schneider Electric METSECT5DB125 áramváltó telepítése rendkívül egyszerű a szigetelt rögzítőcsavaroknak köszönhetően. Az eszköz külső méretei: 99 mm szélesség, 160 mm magasság, 78,4 mm mélység, míg a belső átvezetőnyílás mérete 38×127 mm. A termék megfelel a szigorú IEC 61869-2 és VDE 0414 szabványoknak, valamint rendelkezik EAC és CE tanúsítvánnyal is, ami garantálja a megbízhatóságot és a biztonságos működést. A Schneider Electric METSECT5DB125 áramváltó ideális választás minden olyan alkalmazáshoz, ahol pontos árammérésre van szükség nagy teljesítményű rendszerekben, legyen szó ipari folyamatirányításról, energiagazdálkodásról vagy minőségellenőrzésről.
Schneider Electric Current transformer TI - METSECT5DB125 -áramváltó 1250/5A (38x127) klíma álló, gyűjtősínhez kettős szekunder kivezetéssel (DB) műszaki adatok
Főbb jellemzők
Termékcsalád: PowerLogic
Terméknév: CT
Termék vagy alkatrész típus: Áramváltó
Szekunder áram: 5 A
Pontossági osztály: 0,5-ös osztály 8 VA-nél, 1-es osztály 12 VA-nél
Névleges áram [In]: 1250 A
Kiegészítő információk
Áramváltó típusa: Tropikalizált gyűjtősínhez, tömör magos
Áramváltó áttétele: 1250/5
Hagyományos szabad levegős hőáram [Ith]: 60 kA
Dinamikus áramtartó képesség: 2,5 Ith
Maximális biztonsági tényező: 5
Névleges üzemi feszültség [Ue]: < 720 V AC 50/60 Hz
Névleges szigetelési feszültség [Ui]: 3 kV
Szerelési mód: Szigetelt rögzítőcsavar
Szerelési tartó: Gyűjtősín
Szélesség: Belső: 38 mm, Külső: 99 mm
Magasság: Belső: 127 mm, Külső: 160 mm
Mélység: Keret: 40 mm, Teljes: 78,4 mm
Névleges lökőfeszültség állóképesség [Uimp]: 3 kV
Elektromos szigetelési osztály: B osztály
Sínnyílás: 127 x 38
Lezárás: Rendelkezik
Környezeti jellemzők
Szabványok: IEC 61869-2, VDE 0414
Termék tanúsítványok: EAC, CE
IP védettségi fokozat: IP20
Relatív páratartalom: 0...95 %
Környezeti működési hőmérséklet: -25...50 °C
