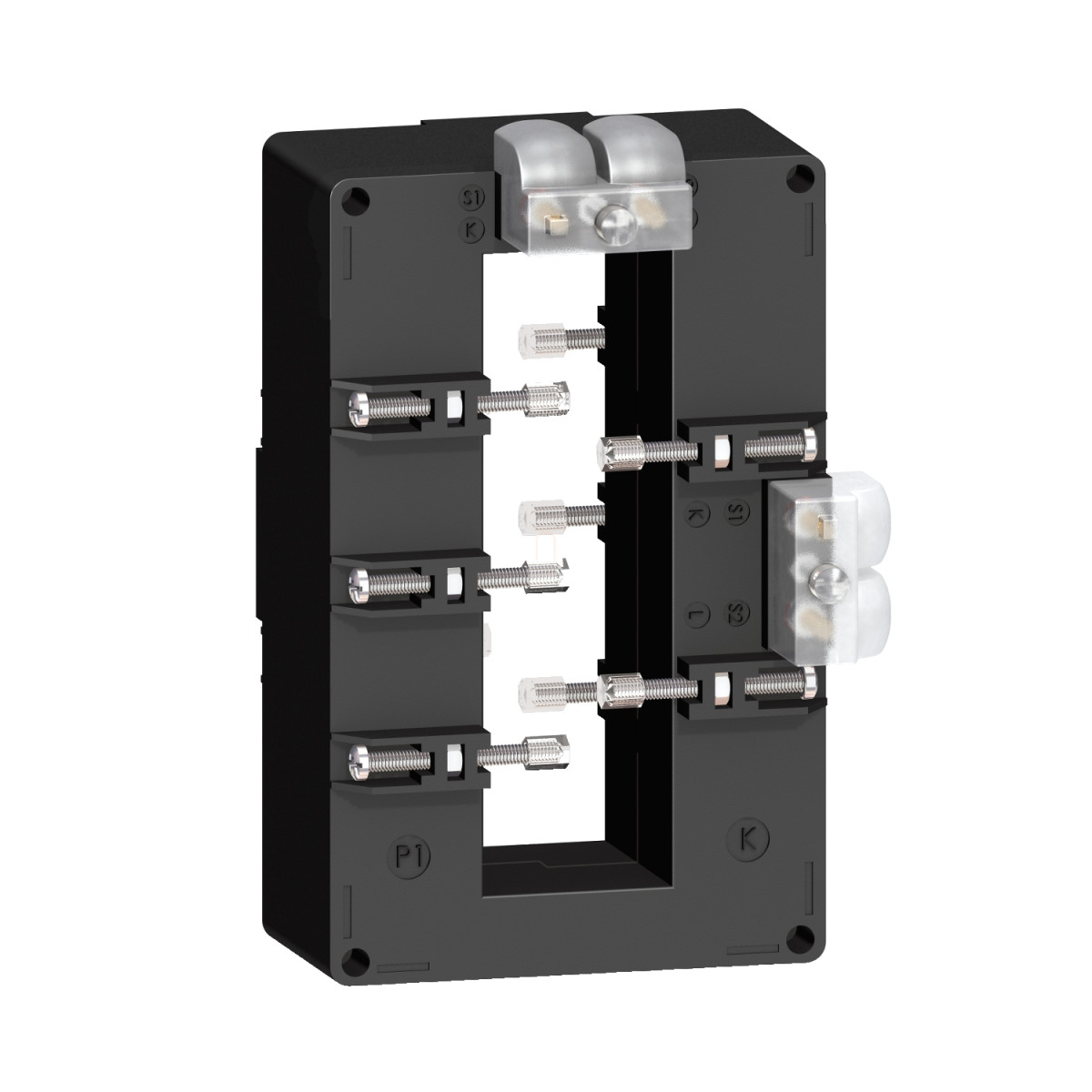

A Schneider Electric METSECT5DB100 egy tropikalizált (klíma álló) áramváltó, amely kifejezetten gyűjtősínekhez lett tervezve kettős szekunder kivezetéssel. Ez a PowerLogic termékcsalád része, amely a professzionális villamosenergia-mérés és -felügyelet területén kínál megbízható megoldásokat. A METSECT5DB100 modell 1000/5 A áttétellel rendelkezik, ami azt jelenti, hogy az 1000 amperes primer áramot 5 amperes szekunder árammá alakítja át, lehetővé téve a biztonságos mérést és monitoring tevékenységet.
Ez az áramváltó szilárd magos kivitelű (solid core), ami stabil és megbízható működést biztosít. Pontossági osztálya 0.5 (6 VA teljesítményen) és Class 1 (10 VA teljesítményen), így különböző mérési igényekhez alkalmazható. A 38x127 mm-es belső nyílás mérete ideálissá teszi nagyobb keresztmetszetű gyűjtősínek áramának méréséhez. A termék külső méretei: 99 mm szélesség, 160 mm magasság és 78.4 mm teljes mélység, ami kompakt megoldást kínál ipari környezetben.
A METSECT5DB100 áramváltó kiemelkedő műszaki paraméterekkel büszkélkedhet. 60 kA-es hőáram értéke (Ith) és a 2.5 Ith dinamikus ellenállása garantálja a megbízható működést még extrém körülmények között is. Az 5-ös maximális biztonsági tényező további védelmet biztosít a rendszernek. A névleges üzemi feszültség kevesebb mint 720 V AC 50/60 Hz, míg a szigetelési feszültség és a lökőfeszültség-állóság egyaránt 3 kV. A B szigetelési osztályba tartozó termék IP20 védettségi fokozattal rendelkezik, ami megfelelő védelmet nyújt a por és az érintés ellen.
A METSECT5DB100 telepítése egyszerű, szigetelt rögzítőcsavarral történik. A termék -25°C és +60°C közötti környezeti hőmérsékleten üzemeltethető és 0-95% relatív páratartalom mellett használható. Megfelel a VDE 0414 és IEC 61869-2 szabványoknak, valamint rendelkezik CE tanúsítvánnyal, ami garantálja a magas minőséget és a megbízhatóságot. Ez a tropikalizált kivitelű áramváltó különösen ajánlott olyan környezetben való használatra, ahol a magas páratartalom és a hőmérséklet-ingadozások jellemzőek, így biztosítva a hosszú távú, stabil működést még kedvezőtlen körülmények között is.
Schneider Electric Current transformer TI - METSECT5DB100 -áramváltó 1000/5A (38x127) klíma álló, gyűjtősínhez kettős szekunder kivezetéssel (DB) műszaki adatok
Főbb jellemzők
Termékcsalád: PowerLogic
Terméknév: CT
Termék típus: Áramváltó
Szekunder áram: 5 A
Pontossági osztály: Class 0.5 6 VA teljesítménynél, Class 1 10 VA teljesítménynél
Névleges áram [In]: 1000 A
Kiegészítő adatok
Áramváltó típusa: Tropikalizált gyűjtősínhez, szilárd magos
Áramváltó áttétel: 1000/5
Hőáram [Ith]: 60 kA
Dinamikus ellenállás: 2.5 Ith
Maximum biztonsági tényező: 5
Névleges üzemi feszültség [Ue]: < 720 V AC 50/60 Hz
Névleges szigetelési feszültség [Ui]: 3 kV
Szerelési mód: Szigetelt rögzítőcsavar
Szerelési felület: Gyűjtősín
Fizikai jellemzők
Szélesség: Belső: 38 mm, Külső: 99 mm
Magasság: Belső: 127 mm, Külső: 160 mm
Mélység: Keret: 40 mm, Teljes: 78.4 mm
Gyűjtősín nyílás: 127 x 38
Tömítés: Rendelkezik
Környezeti jellemzők
Szabványok: VDE 0414, IEC 61869-2
Terméktanúsítványok: CE
IP védettségi fokozat: IP20
Relatív páratartalom: 0…95 %
Üzemi környezeti hőmérséklet: -25…60 °C
