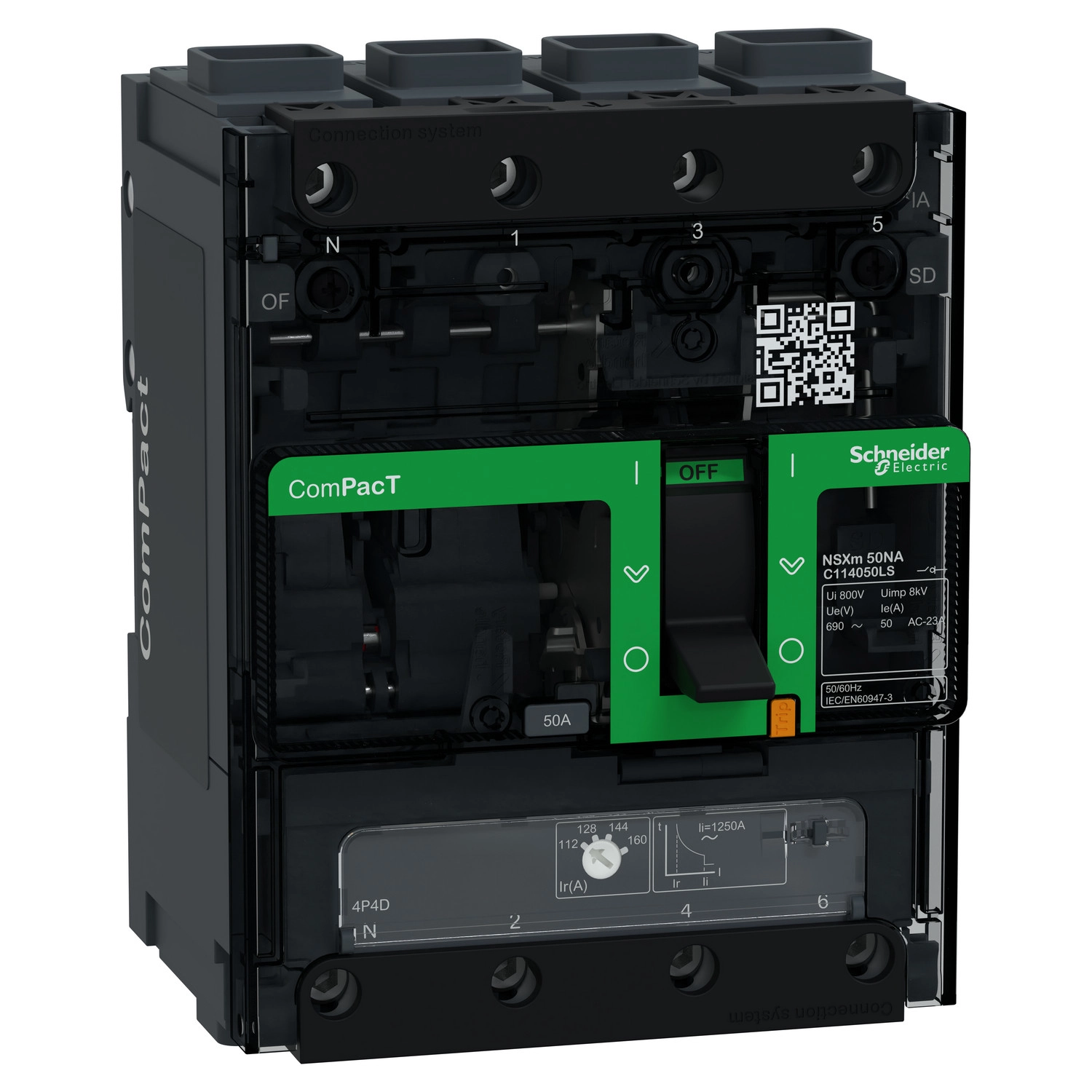

A Schneider Electric ComPacT NSXm 50NA típusú szakaszoló kapcsoló egy professzionális minőségű, 4 pólusú villamos kapcsolóeszköz, mely kifejezetten elosztó rendszerekhez lett tervezve. A C114050LS cikkszámú termék 50A névleges áramerősséget biztosít, miközben modern, kompakt kialakítása helytakarékos megoldást nyújt az ipari és kereskedelmi alkalmazásokhoz egyaránt.
A ComPacT NSXm 50NA szakaszoló kapcsoló 690V AC üzemi feszültségen működik, és teljes mértékben megfelel a szigetelésre vonatkozó EN/IEC 60947-3 szabványnak, ami kiemelt biztonságot garantál az üzemeltetés során. A termék hőáram értéke 50A 40°C környezeti hőmérsékleten, és AC-22A valamint AC-23A felhasználási kategóriákkal rendelkezik. Kapcsolási képességét a NA kód jelzi, a készülék pedig pozíciójelzővel van ellátva a kapcsolóállás egyértelmű meghatározásához. A ComPacT NSXm sorozat különleges előnye a fejlett EverLink csatlakozási technológia, amely lehetővé teszi 2,5-70 mm² rugalmas réz, illetve 2,5-95 mm² merev vagy sodrott alumínium/réz vezetékek biztonságos csatlakoztatását.
A szakaszoló kapcsoló rövidzárlati jellemzői kiemelkedőek: 900A rövidtávú zárlati áramot képes elviselni 1 és 3 másodpercig, valamint 200A-t akár 20 másodpercig. Bekapcsolási zárlati áram szintje (Icm) önállóan 1,28 kA, míg felülről védő megszakítóval akár 150 kA is lehet. A készülék szigetelési feszültsége 800V AC, lökőfeszültség-állósága pedig 8 kV, ami kiváló védelmet biztosít túlfeszültség ellen. A kapcsoló mechanikai élettartama 20000 kapcsolási ciklus, míg elektromos élettartama terheléstől és feszültségtől függően 3000-20000 ciklus között változik. A szakaszoló kapcsoló rögzíthető 35 mm-es szimmetrikus DIN sínre vagy alaplapra, 27 mm-es csatlakozási osztással.
A ComPacT NSXm szakaszoló kompakt méretekkel rendelkezik: 108 mm széles, 137 mm magas és 80 mm mély, így könnyen beilleszthető szűkebb helyekre is. A termék IP40 védelmi osztályú az IEC 60529 szerint, IK07 fokozatú ütésállósággal az IEC 62262 alapján, valamint II-es érintésvédelmi osztályba tartozik. A készülék széles hőmérséklet-tartományban, -25°C és +70°C között üzemel megbízhatóan, amely kiemelkedő rugalmasságot biztosít különböző telepítési körülmények között. A Schneider Electric ComPacT NSXm termékcsalád része a vállalat EcoStruxure rendszerének, amely egy IoT-alapú architektúra, és célja a teljes energiaelosztó rendszer minden aspektusának fejlesztése.
Schneider Electric ComPacT NSXm 50NA szakaszoló kapcsoló műszaki adatok
Alapadatok
Termékcsalád: ComPacT
Terméknév: ComPacT NSXm
Készülék rövid neve: NSXm 50NA
Termék vagy alkatrész típus: Szakaszoló kapcsoló
Alkalmazás: Elosztás
Pólusok: 4P
Elektromos jellemzők
Hőáram (Ith): 50 A 40 °C-on
Névleges üzemi áram (Ie): AC-23: 50 A AC 50/60 Hz, AC-22: 50 A AC 50/60 Hz
Névleges üzemi feszültség (Ue): 690 V AC 50/60 Hz
Hálózat típusa: AC
Szigetelési alkalmasság: Igen, megfelel az EN/IEC 60947-3 szabványnak
Felhasználási kategória: AC-22A, AC-23A
Megszakítási kapacitás kód: NA
Kapcsolási állapot jelző: Igen
Látható szakaszolás: Nem
Rögzítési mód: Fix
Névleges rövid idejű zárlati áram (Icw): 900 A 1 másodpercig, 900 A 3 másodpercig, 200 A 20 másodpercig
Névleges zárlati bekapcsolási képesség (Icm): 1,28 kA szakaszoló kapcsolóként önmagában, 150 kA felülről védő megszakítóval
Vezérlés típusa: Billenőkar
Névleges szigetelési feszültség (Ui): 800 V AC 50/60 Hz
Névleges lökőfeszültség állóság (Uimp): 8 kV
Kiegészítő információk
Szerelési lehetőségek: 35 mm szimmetrikus DIN sín, Alaplap
Csatlakozási osztás: 27 mm
Csatlakozások - kapcsok: 1 Everlink kapocs 2,5...70 mm², hajlékony réz, 1 Everlink kapocs 2,5...95 mm², merev vagy sodrott alumínium/réz
Mechanikai élettartam: 20000 kapcsolási ciklus
Elektromos élettartam: AC-22A: 20000 ciklus 440 V AC 50/60 Hz Ie/2, AC-23A: 20000 ciklus 440 V AC 50/60 Hz Ie/2, AC-22A: 10000 ciklus 440 V AC 50/60 Hz Ie, AC-23A: 10000 ciklus 440 V AC 50/60 Hz Ie, AC-22A: 10000 ciklus 690 V AC 50/60 Hz Ie/2, AC-23A: 6000 ciklus 690 V AC 50/60 Hz Ie/2, AC-22A: 5000 ciklus 690 V AC 50/60 Hz Ie, AC-23A: 3000 ciklus 690 V AC 50/60 Hz Ie
Méretek
Szélesség: 108 mm
Magasság: 137 mm
Mélység: 80 mm
Védelmi jellemzők
IP védettség: IP40 az IEC 60529 szerint
IK védettség: IK07 az IEC 62262 szerint
Érintésvédelmi osztály: II osztály
Szennyezettségi fok: 3 az IEC 60664-1 szerint
Környezeti feltételek
Üzemi környezeti hőmérséklet: -25...70 °C
Tárolási környezeti hőmérséklet: -50...85 °C
