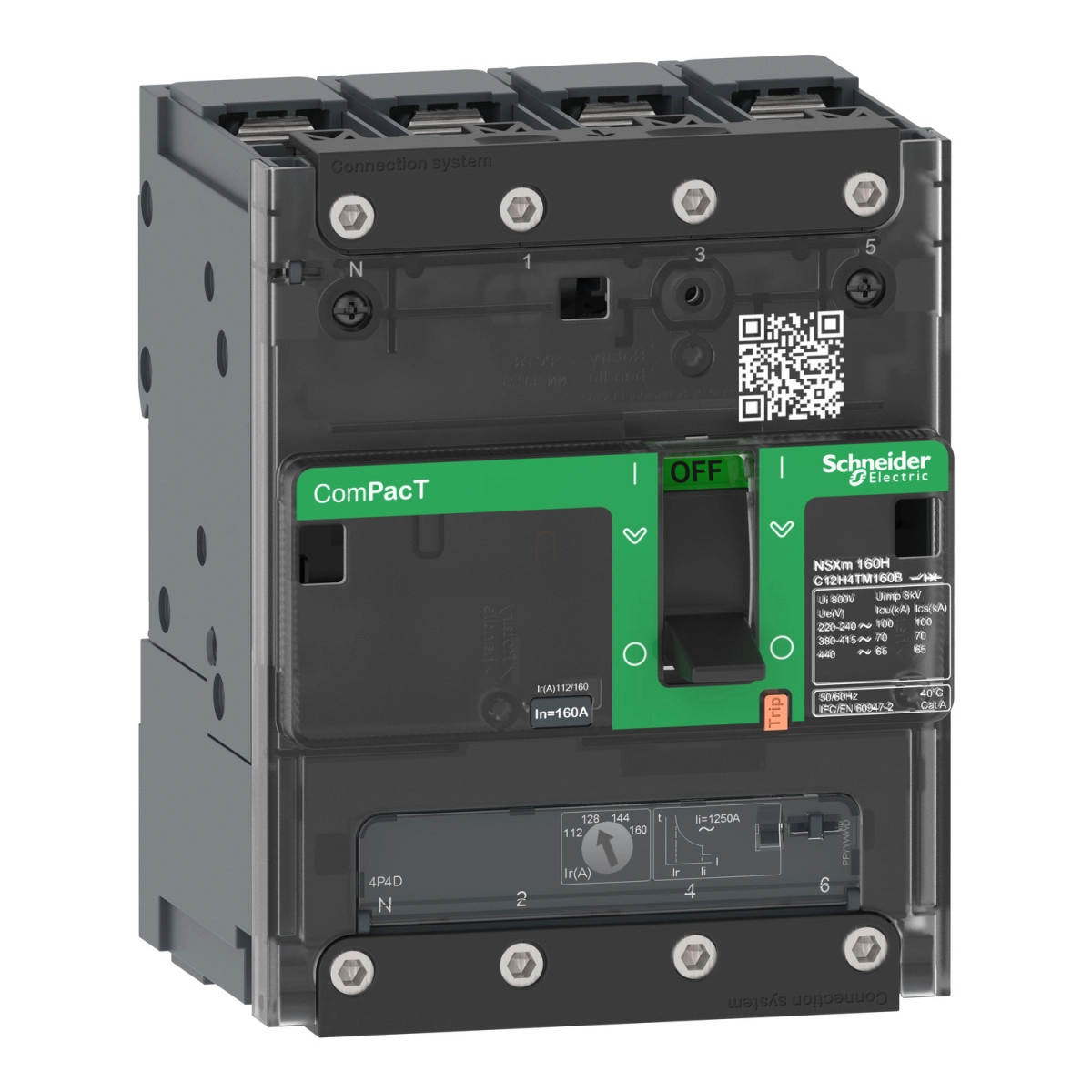

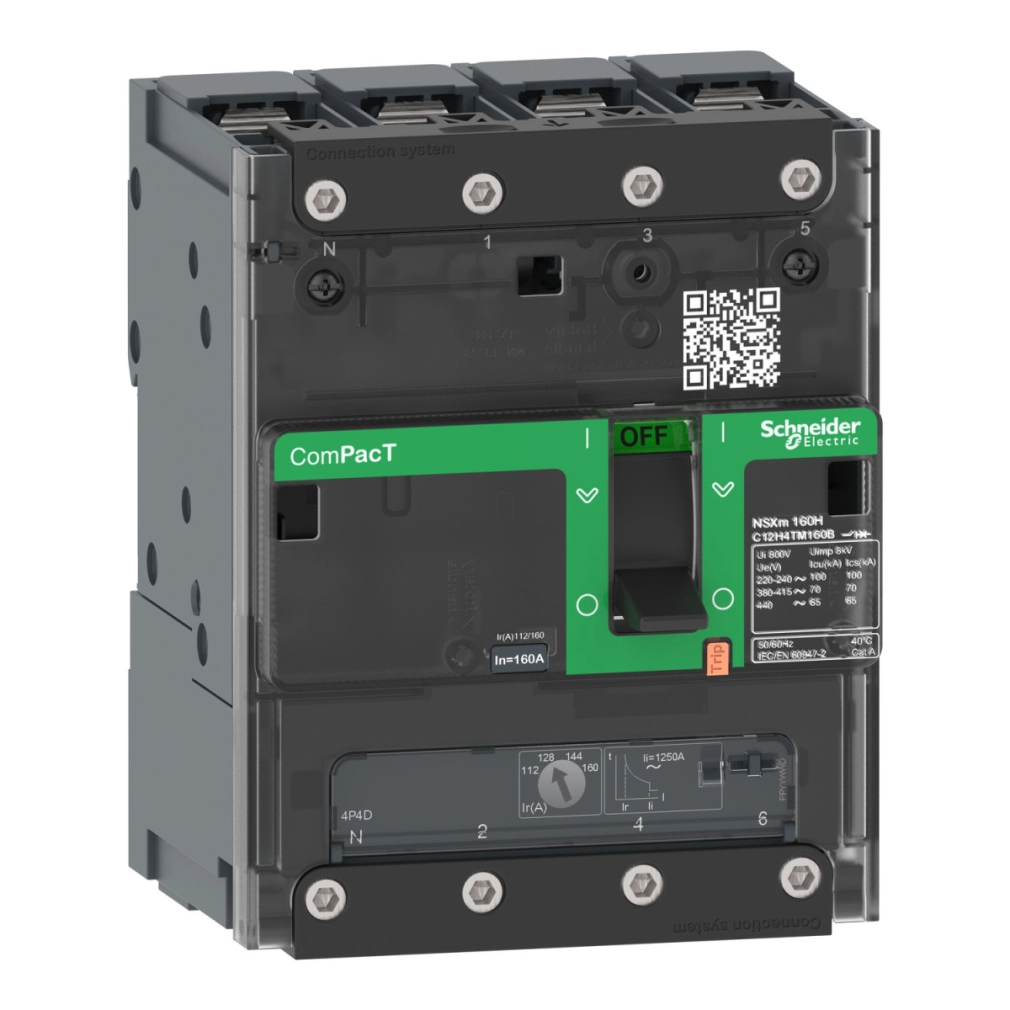

A Schneider Electric ComPacT NSXm 63N egy korszerű kismegszakító, amely elengedhetetlen komponens a modern elosztóhálózatok megbízható védelméhez. A C11N4TM025B típusszámú kismegszakító kifejezetten olyan alkalmazásokhoz készült, ahol a magas minőség, a tartósság és a kiváló műszaki paraméterek alapvető követelmények.
Ez a kompakt, 4 pólusú (4D - teljesen védett nullavezetővel) kismegszakító 25 Amper névleges áramerősségű, és kategóriáján belül kiemelkedő zárlati megszakítóképességgel rendelkezik: 415V AC feszültségen akár 50 kA. A készülék széles üzemi feszültségtartományban használható, egészen 690V AC-ig, és 50/60 Hz hálózati frekvencián működik. A termál-mágneses kioldóegységgel (TM-D) szerelt megszakító megbízható LI védelmi funkciókat biztosít (túlterhelés és zárlat ellen). Az IEC 60947-2 szabvány szerint leválasztásra is alkalmas, ami további rugalmasságot biztosít a felhasználás során.
A ComPacT NSXm kismegszakító kiemelkedő teljesítményjellemzőkkel büszkélkedhet. A különböző feszültségszinteken eltérő zárlati megszakítóképességgel rendelkezik: 220-240V AC-n 90 kA, 380-415V AC-n 50 kA, 440V AC-n 50 kA, 500V AC-n 25 kA, 525V AC-n 15 kA, míg 660-690V AC-n 10 kA Icu értékkel. A kismegszakító mechanikai élettartama 20000 kapcsolási ciklus, elektromos élettartama pedig feszültség- és terhelésfüggő: 440V-on In/2 terhelésnél 20000, In terhelésnél 10000 ciklus; 690V-on In/2 terhelésnél 10000, míg In terhelésnél 5000 ciklus. A túlterhelésvédelem beállítható, 0,7-1 x In tartományban, míg a zárlati kioldás fix értékre, 600 A-re van beállítva. A pólusonkénti teljesítményveszteség mindössze 2,8 W, ami energetikai szempontból kedvező érték.
A C11N4TM025B kompakt méretekkel rendelkezik: szélessége 108 mm, magassága 137 mm, mélysége pedig 80 mm. Telepítése rendkívül rugalmas, mivel vízszintesen és függőlegesen is felszerelhető, hátlapra rögzíthető. Csatlakozása mind felül, mind alul elölről történik, csatlakozókapcsa préselt kábelsaru/sínek fogadására alkalmas. A készülékházat szürke (RAL 7016) színben gyártják, védettsége IP40 az IEC 60529, ütésállósága IK07 az IEC 62262 szabvány szerint. Széles hőmérséklettartományban (-25...70 °C) használható, tárolási hőmérséklete -50...85 °C, relatív páratartalom 0-95%. További előnye, hogy akár 2000 m tengerszint feletti magasságig teljesítménycsökkenés nélkül, 5000 m-ig pedig derating alkalmazásával használható. Kiegészítőként lehetőség van segédérintkező, riasztóérintkező, valamint feszültségkioldó beszerelésére a dedikált helyekre.
Schneider Electric ComPacT NSXm 63N kismegszakító műszaki adatok
Általános tulajdonságok
Termékcsalád: ComPacT
Terméknév: ComPacT NSXm
Rövid terméknév: NSXm 63N
Termék típusa: Kismegszakító
Alkalmazási terület: Elosztás
Pólusok leírása: 4P
Védett pólusok leírása: 4D
Nullavezető pozíciója: Bal oldali
Elektromos jellemzők
Névleges áram [In]: 25 A 40 °C-on
Névleges üzemi feszültség [Ue]: 690 V AC 50/60 Hz
Hálózat típusa: AC
Hálózati frekvencia: 50/60 Hz
Leválasztásra alkalmas: Igen, az IEC 60947-2 szerint
Felhasználási kategória: A kategória
Névleges zárlati megszakítóképesség [Icu]:
90 kA 220...240 V AC 50/60 Hz az IEC 60947-2 szerint
50 kA 380...415 V AC 50/60 Hz az IEC 60947-2 szerint
50 kA 440 V AC 50/60 Hz az IEC 60947-2 szerint
25 kA 500 V AC 50/60 Hz az IEC 60947-2 szerint
15 kA 525 V AC 50/60 Hz az IEC 60947-2 szerint
10 kA 660...690 V AC 50/60 Hz az IEC 60947-2 szerint
Teljesítményszint: N 50 kA 415 V AC
Kioldóegység jellemzői
Kioldóegység neve: TM-D
Kioldóegység technológiája: Termál-mágneses
Kioldóegység védelmi funkciói: LI
Kioldóegység névleges értéke: 25 A 40 °C-on
Hosszú idejű kioldás beállítás típusa Ir (termikus védelem): Állítható
Hosszú idejű védelem kioldási beállítási tartomány [Ir]: 0,7...1 x In
Hosszú idejű védelem késleltetési beállítás típusa tr: Fix
Nullavezető védelmi beállítások: 1 x Ir (4D)
Pillanatnyi kioldás beállítás típusa Ii: Fix
Pillanatnyi védelem kioldási beállítási tartomány [Ii]: 600 A
Földzárlat védelem: Nincs
Mechanikai jellemzők
Vezérlés típusa: Kapcsolókar
Kismegszakító rögzítési módja: Fix
Mechanikai élettartam: 20000 ciklus
Elektromos élettartam:
20000 ciklus 440 V In/2
10000 ciklus 440 V In
10000 ciklus 690 V In/2
5000 ciklus 690 V In
Teljesítményveszteség pólusonként: 2,8 W
Telepítési jellemzők
Rögzítési alap: Hátlap
Szerelési pozíció: Vízszintes és függőleges, Hátra laposan
Felső csatlakozás: Elülső
Alsó csatlakozás: Elülső
Csatlakozó kapcsok: préselt kábelsaru/sín
Csatlakozási osztás:
35 mm távtartókkal
27 mm távtartók nélkül
Fizikai jellemzők
9 mm osztások: 12 modul
Elektromos segédeszközök helyeinek száma:
1 hely segédérintkező OF számára
1 hely riasztó kapcsoló SD számára
1 hely feszültségkioldó MN vagy MX számára
Helyi jelzés: Zöld jelzőzászló segédérintkezők jelenlétének jelzésére
Szélesség (Sz): 108 mm
Magasság (M): 137 mm
Mélység (M): 80 mm
Szín: Szürke (RAL 7016)
Környezeti jellemzők
Szabványok: EN/IEC 60947-2
Túlfeszültség kategória: III
Elektromos áramütés elleni védelem osztálya: I. osztály az előlapon
Szennyezettségi fok: 3 az IEC 60664-1 szerint
IP védettségi fokozat: IP40 az IEC 60529 szerint
IK ütésállósági fokozat: IK07 az IEC 62262 szerint
Üzemi környezeti hőmérséklet: -25…70 °C
Tárolási környezeti hőmérséklet: -50…85 °C
Relatív páratartalom: 0…95 %
Üzemi magasság: 2000 m teljesítménycsökkenés nélkül, 5000 m teljesítménycsökkenéssel
