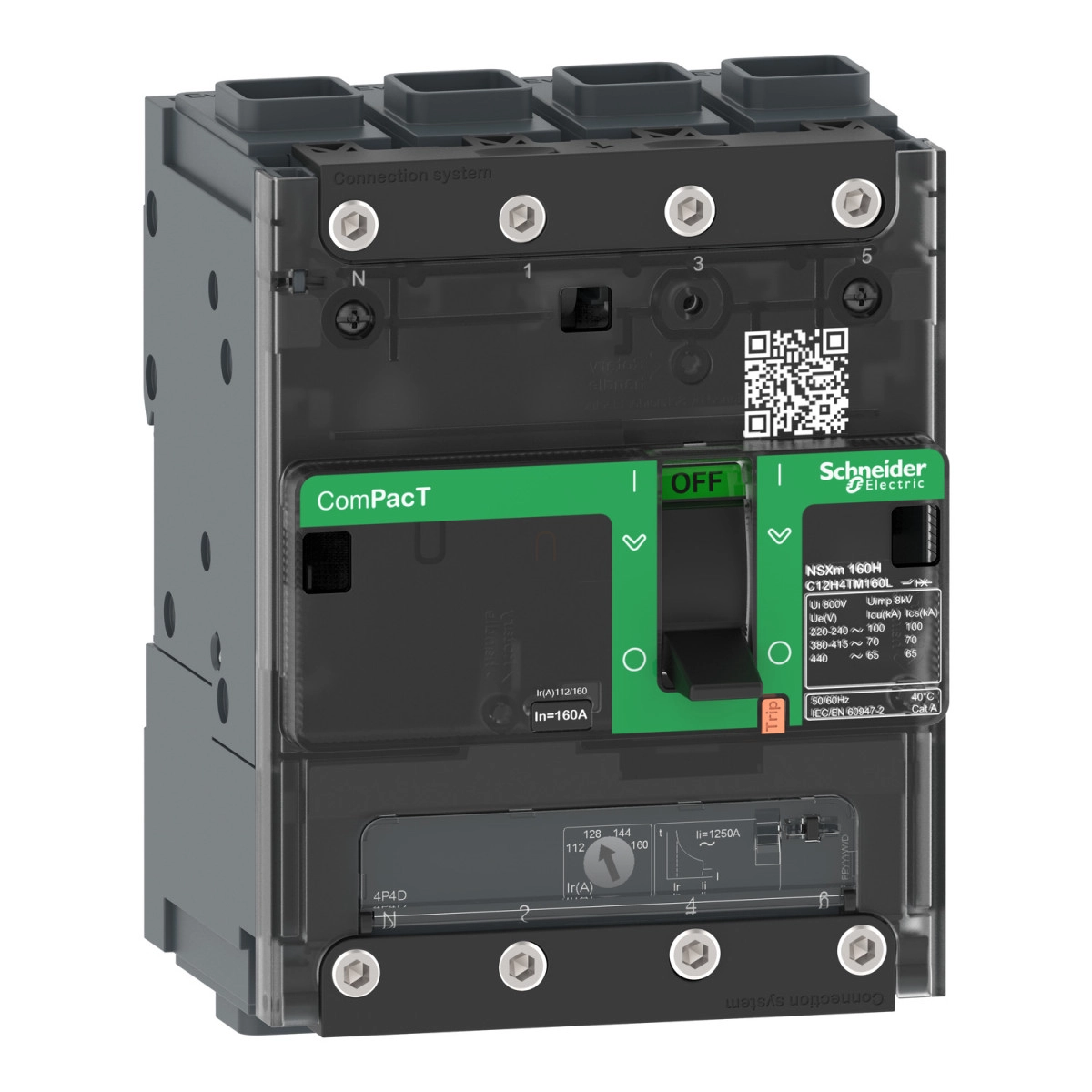

A Schneider Electric ComPacT NSXm 63N típusú megszakító az elosztóhálózatok megbízható védelmét biztosítja. Ez a 4 pólusú, teljes semlegesvédelemmel (4D) ellátott kompakt kialakítású készülék ideális választás ipari és kereskedelmi alkalmazásokhoz, ahol a magas rövidzárlati megszakítóképesség és a tartós üzembiztonság alapkövetelmény.
A C11N4TM016L cikkszámú NSXm 63N megszakító 16 A névleges áramerősséggel rendelkezik, amely 40°C környezeti hőmérséklet mellett garantált. Kiemelkedő rövidzárlati megszakítóképessége (Icu) különböző hálózati feszültségeken: 90 kA 220-240 V AC-nál, 50 kA 380-415 V AC-nál, 50 kA 440 V AC-nál, 25 kA 500 V AC-nál, 15 kA 525 V AC-nál, valamint 10 kA 660-690 V AC-nál. A készülék N teljesítményszintű, az IEC 60947-2 szabványnak megfelelően. Névleges üzemi feszültsége 690 V AC 50/60 Hz, szigetelési feszültsége 800 V AC, míg impulzus-állófeszültsége 8 kV.
A ComPacT NSXm megszakító termomágneses kioldóval (TM-D) van felszerelve, amely hosszú késleltetésű túlterhelésvédelmet (L) és azonnali zárlati kioldást (I) biztosít. A túlterhelésvédelem beállítási tartománya 0,7-1 x In, míg a zárlati kioldás 500 A-re van rögzítve. A semleges vezető védelme 1 x Ir értékű (4D konfiguráció). A készülék mechanikai élettartama 20000 kapcsolási ciklus, míg elektromos élettartama a terheléstől függően 5000-20000 ciklus között változik. A kapcsoló fixen szerelhető, toggle működtetésű, és alkalmas leválasztásra az IEC 60947-2 szerint.
A megszakító EverLink csatlakozókkal rendelkezik, amelyek 2,5-95 mm² merev vagy sodrott alumínium/réz vezetékekhez, illetve 2,5-70 mm² rugalmas réz vezetékekhez használhatók. A készülék méretei: 108 mm szélesség, 137 mm magasság és 80 mm mélység. IP40 védettséggel és IK07 ütésállósággal rendelkezik, a működési hőmérséklet-tartománya -25°C és +70°C között van. A NSXm megszakítóhoz különböző kiegészítők csatlakoztathatók: 1 slot segédérintkező (OF), 1 slot riasztóérintkező (SD), valamint 1 slot feszültségkioldó (MN vagy MX) számára, amelyek jelentősen bővítik a készülék funkcionalitását és alkalmazhatóságát.
Schneider ComPacT NSXm 63N megszakító műszaki adatok
Fő jellemzők
Termékcsalád: ComPacT
Terméknév: ComPacT NSXm
Eszköz rövid neve: NSXm 63N
Termék vagy komponens típusa: Megszakító
Eszköz alkalmazása: Elosztás
Pólusok leírása: 4P
Védett pólusok leírása: 4D
Semleges pozíció: Bal
Névleges áram [In]: 16 A 40 °C-on
Névleges üzemi feszültség [Ue]: 690 V AC 50/60 Hz
Hálózat típusa: AC
Hálózati frekvencia: 50/60 Hz
Leválasztásra való alkalmasság: Igen, megfelel az IEC 60947-2 szabványnak
Felhasználási kategória: A kategória
Rövidzárlati teljesítmény
Névleges végső rövidzárlati megszakítóképesség [Icu]:
90 kA Icu 220...240 V AC 50/60 Hz (IEC 60947-2)
50 kA Icu 380...415 V AC 50/60 Hz (IEC 60947-2)
50 kA Icu 440 V AC 50/60 Hz (IEC 60947-2)
25 kA Icu 500 V AC 50/60 Hz (IEC 60947-2)
15 kA Icu 525 V AC 50/60 Hz (IEC 60947-2)
10 kA Icu 660...690 V AC 50/60 Hz (IEC 60947-2)
Teljesítményszint: N 50 kA 415 V AC
Kioldó egység
Kioldó egység neve: TM-D
Kioldó egység technológiája: Termomágneses
Kioldó egység védelmi funkciói: LI
Hosszú késleltetésű kioldás beállítás típusa Ir (termikus védelem): Állítható
Hosszú késleltetésű védelmi kioldás beállítási tartomány [Ir]: 0,7...1 x In
Hosszú késleltetésű védelem késleltetés beállítás típusa tr: Fix
Semleges védelem beállítások: 1 x Ir (4D)
Pillanatnyi védelmi kioldás beállítás típusa Ii: Fix
Pillanatnyi védelmi kioldás beállítási tartomány [Ii]: 500 A
Földzárlat védelem: Nélküle
Fizikai jellemzők
Névleges szigetelési feszültség [Ui]: 800 V AC 50/60 Hz
Névleges lökőfeszültség-állóság [Uimp]: 8 kV
Mechanikai élettartam: 20000 ciklus
Elektromos élettartam:
20000 ciklus 440 V In/2
10000 ciklus 440 V In
10000 ciklus 690 V In/2
5000 ciklus 690 V In
Teljesítmény disszipáció pólusonként: 2,3 W
Vezérlés típusa: Toggle
Megszakító rögzítési módja: Fix
Csatlakozások
Csatlakozó kapcsok:
1 Everlink csatlakozó vezetékméret 2,5...95 mm², merev vagy sodrott alumínium/réz
1 Everlink csatlakozó vezetékméret 2,5...70 mm², rugalmas réz
Csatlakozási távolság:
35 mm távtartókkal
27 mm távtartók nélkül
9 mm osztás: 12 modul
Méretek és jelölések
Szélesség (Sz): 108 mm
Magasság (M): 137 mm
Mélység (M): 80 mm
Szín: Szürke (RAL 7016)
Környezeti paraméterek
Szabványok: EN/IEC 60947-2
Túlfeszültség kategória: III
Elektromos áramütés elleni védelem osztálya: I. osztály előlapon
Szennyezettségi fok: 3 az IEC 60664-1 szerint
IP védettségi fokozat: IP40 az IEC 60529 szerint
IK ütésállósági fokozat: IK07 az IEC 62262 szerint
Környezeti hőmérséklet működés közben: -25...70 °C
Környezeti hőmérséklet tároláskor: -50...85 °C
Relatív páratartalom: 0...95 %
Üzemi magasság:
2000 m teljesítménycsökkenés nélkül
5000 m teljesítménycsökkenéssel
