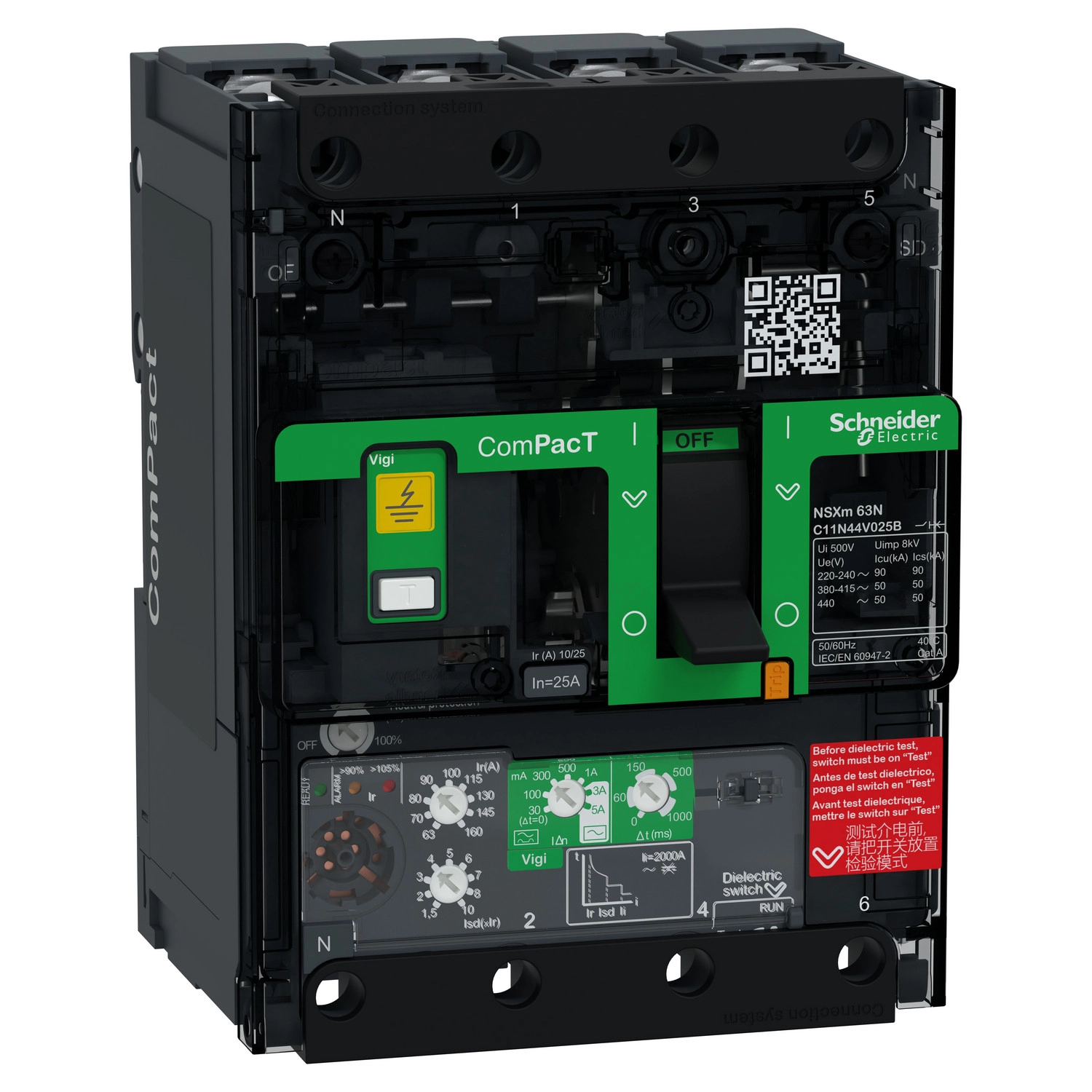

Schneider Electric ComPacT NSXm (2021) - C11N44V025B - Megszakító (50 kA 415 VAC) , 4P 4d, 25 A beállítás Micrologic 4.1 kioldóegység, sarukkal és síncsatlakozókkal
Tervezd okosan a rendelést! Vásárolj bármit nagyobb értékben és mindenre kedvezményt adunk! További infó...
A terméket csak adószámos jogi személyek vásárolhatják meg egyedi rendelésre. Amennyiben képviselt vállalkozásod részére szeretnéd megvásárolni a terméket, kattints ide és lépj be, vagy regisztrálj jogi személyként!
A ComPacT NSXm 63N készülék 25A névleges áramerősséggel rendelkezik, és különösen figyelemreméltó a 50kA rövidzárlati megszakítóképessége 415V-on. Ez a modell a Schneider Electric termékcsaládjának hatékony tagja, amely tökéletesen alkalmazható ipari és kereskedelmi létesítmények elektromos elosztóhálózataiban. A MicroLogic 4.1 típusú elektronikus kioldóegység LSoIR (túlterhelés, rövidzárlat, földzárlat, pillanatnyi kioldás) védelmi funkciókat biztosít, amely átfogó biztonságot nyújt az elektromos rendszer minden aspektusára. A megszakító a legszigorúbb nemzetközi szabványoknak megfelelően lett tervezve, és IEC 60947-2 szabvány szerint alkalmas leválasztásra is.
A készülék műszaki paraméterei lenyűgözőek: 440V AC névleges üzemi feszültség, 50/60 Hz hálózati frekvencia és 500V szigetelési feszültség. A rövidzárlati teljesítménye különböző feszültségszinteken is kiemelkedő: 90 kA 220-240V-on, 50 kA 380-415V-on, 50 kA 440V-on, 25 kA 500V-on, és 10 kA 660-690V-on. A C11N44V025B modell rendelkezik továbbá állítható földzárlat-érzékenységgel (30mA-tól 5A-ig), valamint állítható késleltetési idővel (0-1000ms), amely lehetővé teszi a rendszer finomhangolását a specifikus alkalmazási követelményeknek megfelelően. A Class A és Class AC földzárlat-védelmi osztályok biztosítják a megfelelő érzékelést különböző típusú hibaáramokkal szemben. Az elektronikus kioldóegység hőmemóriája 20 percig őrzi meg az adatokat a kioldás előtt és után, növelve ezzel a rendszer védelmét.
Schneider Electric ComPacT NSXm 63N földzárlati megszakító műszaki adatok
Általános jellemzők
Termékcsalád: ComPacT
Terméknév: ComPacT NSXm
Eszköz rövidnév: NSXm 63N
Termék vagy alkatrész típusa: Földzárlati megszakító
Alkalmazás: Elosztás
Pólusok leírása: 4P
Védett pólusok leírása: 4D
Semleges vezető pozíciója: Bal
Névleges áramerősség [In]: 25 A 40 °C-on
Névleges üzemi feszültség [Ue]: 440 V AC 50/60 Hz
Hálózat típusa: AC
Hálózati frekvencia: 50/60 Hz
Leválasztásra alkalmas: Igen, megfelel az IEC 60947-2 szabványnak
Felhasználási kategória: A kategória
Rövidzárlati jellemzők
Névleges zárlati megszakítóképesség [Icu]:
90 kA 220...240 V AC 50/60 Hz (IEC 60947-2 szerint)
50 kA 380...415 V AC 50/60 Hz (IEC 60947-2 szerint)
50 kA 440 V AC 50/60 Hz (IEC 60947-2 szerint)
25 kA 500 V AC 50/60 Hz (IEC 60947-2 szerint)
15 kA 525 V AC 50/60 Hz (IEC 60947-2 szerint)
10 kA 660...690 V AC 50/60 Hz (IEC 60947-2 szerint)
Teljesítményszint: N 50 kA 415 V AC
Kioldóegység jellemzői
Kioldóegység neve: MicroLogic 4.1
Kioldóegység technológiája: Elektronikus
Kioldóegység védelmi funkciók: LSoIR
Vezérlés típusa: Váltókapcsoló
Megszakító rögzítési mód: Rögzített
Kiegészítő jellemzők
Szigetelési feszültség [Ui]: 500 V AC 50/60 Hz
Impulzusfeszültség-állóság [Uimp]: 8 kV
Névleges üzemi zárlati megszakítóképesség [Ics]:
90 kA 220...240 V AC 50/60 Hz (IEC 60947-2 szerint)
50 kA 380...415 V AC 50/60 Hz (IEC 60947-2 szerint)
50 kA 440 V AC 50/60 Hz (IEC 60947-2 szerint)
25 kA 500 V AC 50/60 Hz (IEC 60947-2 szerint)
15 kA 525 V AC 50/60 Hz (IEC 60947-2 szerint)
2,5 kA 660...690 V AC 50/60 Hz (IEC 60947-2 szerint)
Mechanikai és elektromos jellemzők
Mechanikai élettartam: 20000 ciklus
Elektromos élettartam: 20000 ciklus 440 V In/2 esetén, 10000 ciklus 440 V In esetén, 10000 ciklus 690 V In/2 esetén, 5000 ciklus 690 V In esetén
Pólusonkénti teljesítményveszteség: 1,5 W
Szerelési jellemzők
Szerelési felület: Hátlap
Szerelési helyzet: Vízszintes és függőleges, Hátoldalon fekvő
Felső csatlakozás: Elöl
Alsó csatlakozás: Elöl
Csatlakozó kapcsok: Szorítókapocs/gyűjtősín
Földzárlat-védelmi jellemzők
Földzárlat-védelem: Integrált
Földzárlat-védelmi osztály: A osztály, AC osztály
Földzárlat-érzékenység beállítás [IΔn]: Állítható (30 mA, 100 mA, 300 mA, 500 mA, 1 A, 3 A, 5 A)
Földzárlat-védelmi késleltetés beállítása [Δt]: Állítható (0 ms, 60 ms, 150 ms, 500 ms, 1000 ms)
Fizikai jellemzők
Szélesség (Sz): 108 mm
Magasság (M): 144 mm
Mélység (Mé): 80 mm
Szín: Szürke (RAL 7016)
Környezeti jellemzők
Szabványok: EN/IEC 60947-2
Túlfeszültségi kategória: IV
Áramütés elleni védelem osztálya: II. osztály az előlapon
Szennyezési fokozat: 3, megfelel az IEC 60664-1 szabványnak
IP védettségi fokozat: IP40, megfelel az IEC 60529 szabványnak
IK ütésállósági fokozat: IK07, megfelel az IEC 62262 szabványnak
Üzemi környezeti hőmérséklet: -25...70 °C
Tárolási környezeti hőmérséklet: -40...85 °C
Relatív páratartalom: 0...95 %
Üzemi magasság: 2000 m teljesítménycsökkenés nélkül, 5000 m teljesítménycsökkenéssel
