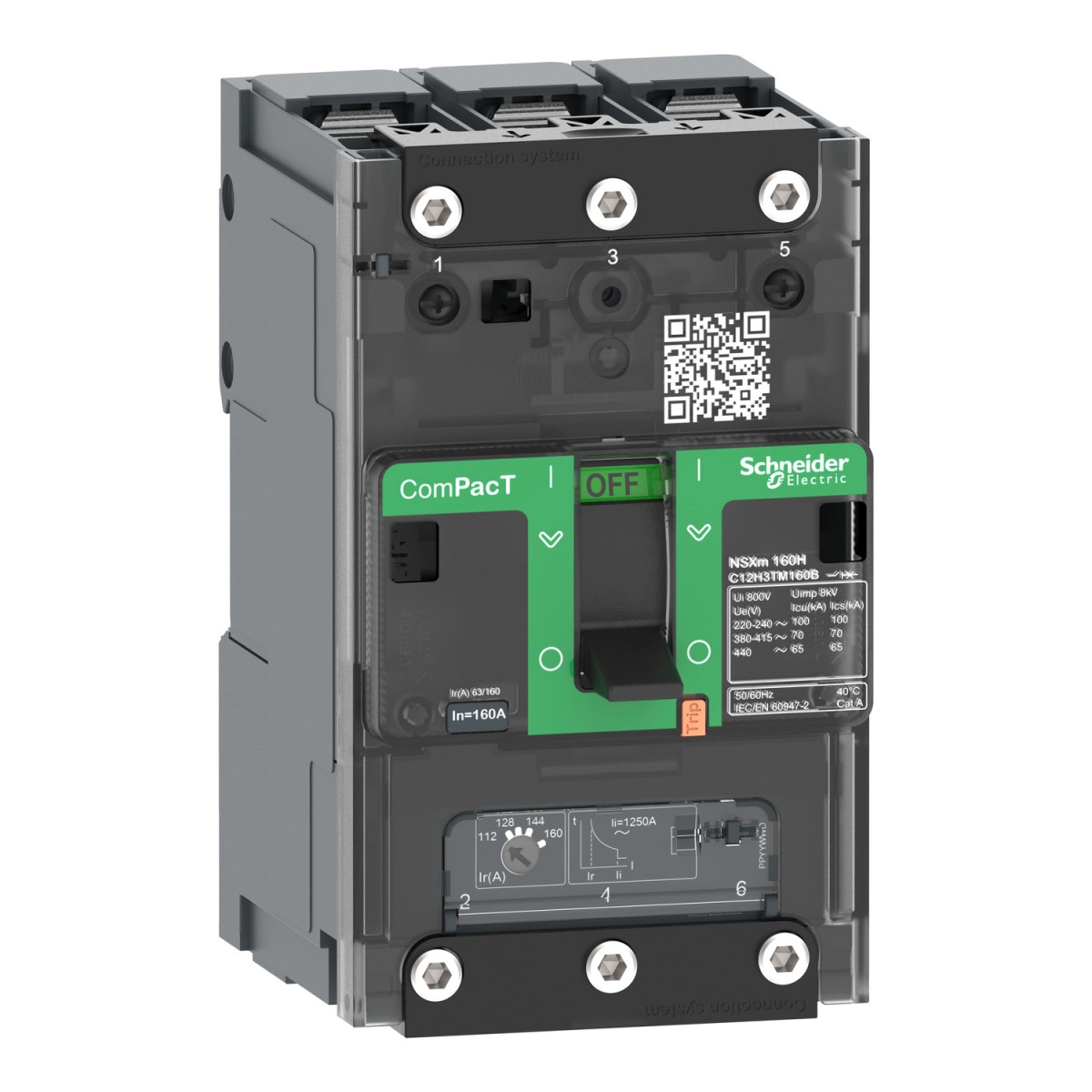

A Schneider Electric ComPacT NSXm sorozathoz tartozó C11N3TM016B kismegszakító egy rendkívül hatékony és sokoldalú védelmi eszköz, amely tökéletes választás ipari és kereskedelmi elosztórendszerekhez. Ez a 3 pólusú, 16A névleges áramerősségű megszakító kiváló rövidzárlati megszakítóképességgel rendelkezik, amely 50kA 415V AC feszültségen, így ideális olyan alkalmazásokhoz, ahol megbízható teljesítményre és fokozott biztonságra van szükség.
A termék az N teljesítményszintű kismegszakítók családjába tartozik, és TM-D típusú termikus-mágneses kioldóegységgel van felszerelve, amely LI (túlterhelés és zárlat) védelmeket biztosít. A túlterhelés elleni védelem beállítható, 0.7-1 x In tartományban, míg a zárlati védelem fix, 500A értékkel. A megszakító 690V AC névleges üzemi feszültséggel rendelkezik, és széles működési hőmérséklet-tartományban (-25°C és 70°C között) használható, ami rendkívüli rugalmasságot biztosít különböző környezeti feltételek mellett.
A ComPacT NSXm C11N3TM016B kismegszakító különleges jellemzője, hogy teljesíti az IEC 60947-2 szabvány szigorú előírásait a leválasztásra való alkalmasság tekintetében, és A kategóriás felhasználási kategóriába tartozik. A megszakító lenyűgöző mechanikai és elektromos tartóssággal büszkélkedhet, 20000 ciklusos mechanikai élettartammal. Elektromos tartóssága is kiemelkedő: 440V-on In/2 terhelésnél 20000 ciklus, teljes terhelésnél 10000 ciklus, míg 690V-on In/2 terhelésnél 10000 ciklus, teljes terhelésnél pedig 5000 ciklus. A pólusonkénti teljesítményveszteség mindössze 2.3W, ami energiahatékony működést biztosít.
A megszakító kompakt méretekkel (81 mm szélesség, 137 mm magasság és 80 mm mélység) rendelkezik, és rögzített kivitelben készül, hátlap szerelési támogatással. A készülék előlapi csatlakozással van ellátva mind alul, mind felül, és csatlakozókapcsai szorítócsavaros/sínes kialakításúak. A csatlakozási távolság 35 mm távtartóval, vagy 27 mm távtartó nélkül, modulméret szerint 9 mm-es osztással. A terméket további funkciókkal bővíthetjük: 1 hely segédérintkezőnek (OF), 1 hely riasztási kapcsolónak (SD), és 1 hely feszültségkioldónak (MN vagy MX). Mindezt szürke (RAL 7016) színű burkolat foglalja magába, és zöld jelzőzászló mutatja a segédérintkezők jelenlétét. A termék IP40-es védettséggel rendelkezik az IEC 60529 szerint, és IK07 ütésállósági fokozattal az IEC 62262 szerint, így ideális választás lehet akár 2000 méter tengerszint feletti magasságig, korlátozás nélkül (5000 méterig terheléscsökkentéssel).
ComPacT NSXm C11N3TM016B kismegszakító műszaki adatok
Általános jellemzők
Termékcsalád: ComPacT
Terméknév: ComPacT NSXm
Eszköz rövid neve: NSXm 63N
Termék vagy alkatrész típusa: Kismegszakító
Eszköz alkalmazása: Elosztás
Villamos paraméterek
Pólusok leírása: 3P
Védett pólusok leírása: 3D
Névleges áramerősség [In]: 16 A 40 °C-on
Névleges üzemi feszültség [Ue]: 690 V AC 50/60 Hz
Hálózati típus: AC
Hálózati frekvencia: 50/60 Hz
Leválasztásra való alkalmasság: Igen, megfelel az IEC 60947-2 szabványnak
Felhasználási kategória: A kategória
Névleges végső rövidzárlati megszakítóképesség [Icu]:
90 kA Icu 220...240 V AC 50/60 Hz, IEC 60947-2 szerint
50 kA Icu 380...415 V AC 50/60 Hz, IEC 60947-2 szerint
50 kA Icu 440 V AC 50/60 Hz, IEC 60947-2 szerint
25 kA Icu 500 V AC 50/60 Hz, IEC 60947-2 szerint
15 kA Icu 525 V AC 50/60 Hz, IEC 60947-2 szerint
10 kA Icu 660...690 V AC 50/60 Hz, IEC 60947-2 szerint
Teljesítményszint: N 50 kA 415 V AC
Névleges üzemi rövidzárlati megszakítóképesség [Ics]:
90 kA 220...240 V AC 50/60 Hz, IEC 60947-2 szerint
50 kA 380...415 V AC 50/60 Hz, IEC 60947-2 szerint
50 kA 440 V AC 50/60 Hz, IEC 60947-2 szerint
25 kA 500 V AC 50/60 Hz, IEC 60947-2 szerint
15 kA 525 V AC 50/60 Hz, IEC 60947-2 szerint
2.5 kA 660...690 V AC 50/60 Hz, IEC 60947-2 szerint
Névleges szigetelési feszültség [Ui]: 800 V AC 50/60 Hz
Névleges lökőfeszültség-állóság [Uimp]: 8 kV
Kioldóegység jellemzői
Kioldóegység neve: TM-D
Kioldóegység technológiája: Termikus-mágneses
Kioldóegység védelmi funkciói: LI
Kioldóegység névleges értéke: 16 A 40 °C-on
Hosszú idejű kioldási beállítás típusa Ir (termikus védelem): Állítható
Hosszú idejű védelem kioldási beállítási tartománya [Ir]: 0,7...1 x In
Hosszú idejű védelem késleltetési beállítás típusa tr: Fix
Pillanatnyi védelem kioldási beállítás típusa Ii: Fix
Pillanatnyi védelem kioldási beállítási tartomány [Ii]: 500 A
Földzárlat védelem: Nincs
Fizikai jellemzők
Vezérlés típusa: Kapcsolókar
Kismegszakító szerelési mód: Fix
Szerelési támogatás: Hátlap
Szerelési helyzet: Vízszintes és függőleges, Hátoldalon fekvő
Felső csatlakozás: Előlap
Alsó csatlakozás: Előlap
Csatlakozókapcsok: Szorítócsavaros/sínes
Csatlakozási távolság: 35 mm távtartókkal, 27 mm távtartók nélkül
9 mm-es osztások: 9 modul
Villamos segédeszközök számára fenntartott helyek: 1 hely OF segédérintkező kapcsolónak, 1 hely SD riasztási kapcsolónak, 1 hely MN vagy MX feszültségkioldónak
Helyi jelzés: Zászló (zöld) segédérintkezők jelenlétére
Szélesség (W): 81 mm
Magasság (H): 137 mm
Mélység (D): 80 mm
Szín: Szürke (RAL 7016)
Mechanikai jellemzők
Mechanikai tartósság: 20000 ciklus
Elektromos tartósság:
20000 ciklus 440 V In/2 terhelésen
10000 ciklus 440 V In terhelésen
10000 ciklus 690 V In/2 terhelésen
5000 ciklus 690 V In terhelésen
Pólusonkénti teljesítményveszteség: 2,3 W
Környezeti feltételek
Szabványok: EN/IEC 60947-2
Túlfeszültségi kategória: III
Áramütés elleni védelem osztálya: I. osztály az előlapon
Szennyezettségi fok: 3, megfelel az IEC 60664-1 szabványnak
IP védettségi fokozat: IP40, megfelel az IEC 60529 szabványnak
IK ütésállósági fokozat: IK07, megfelel az IEC 62262 szabványnak
Működési környezeti levegőhőmérséklet: -25...70 °C
Tárolási környezeti levegőhőmérséklet: -50...85 °C
Relatív páratartalom: 0...95 %
Üzemi magasság: 2000 m korlátozás nélkül, 5000 m terheléscsökkentéssel
