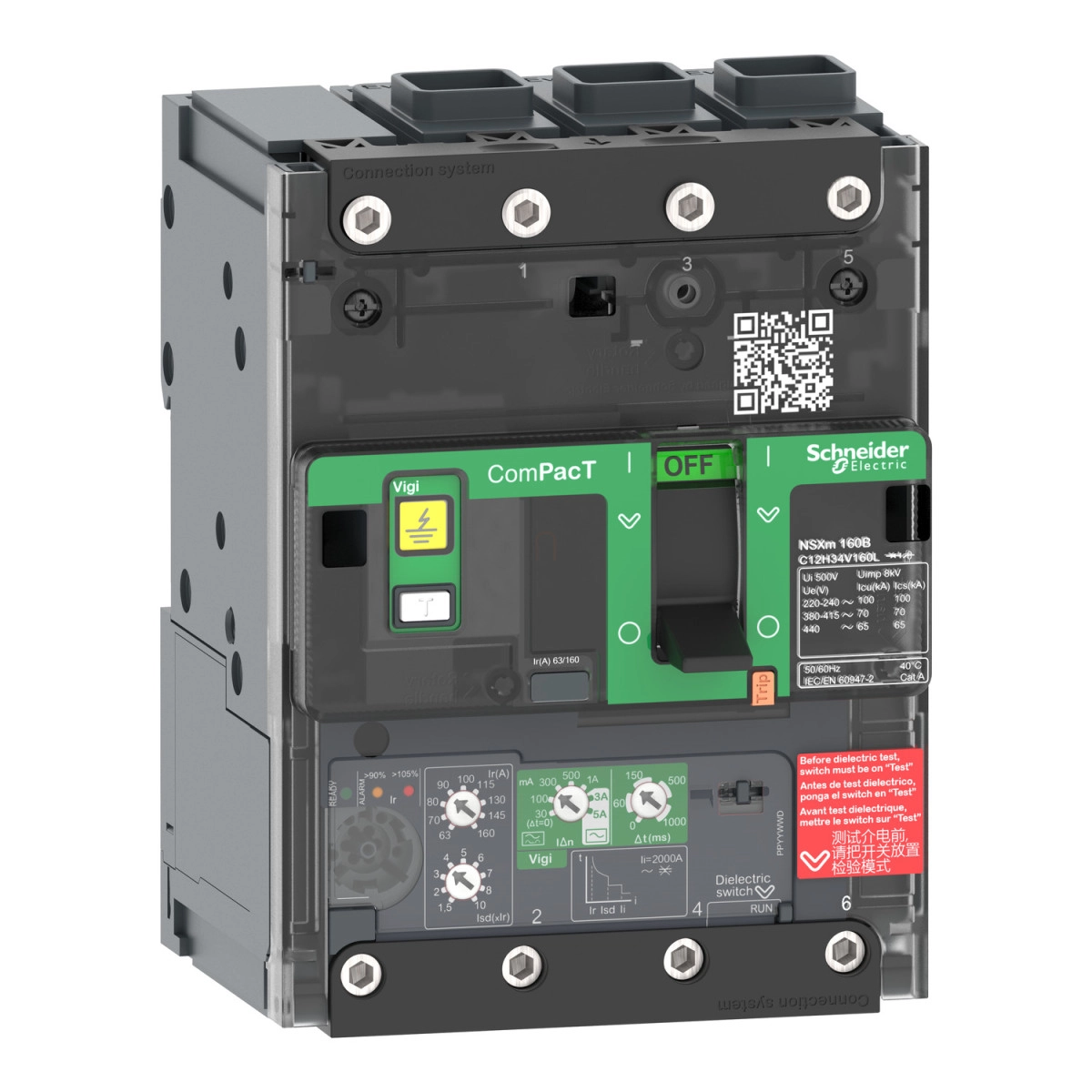

A Schneider Electric ComPacT NSXm 63N 3 pólusú áramvédő kismegszakító kiváló választás az ipari és kereskedelmi elosztórendszerek biztonságos üzemeltetéséhez. Ez a nagy teljesítményű kismegszakító egyesíti a földzárlat-védelmet és a rövidzárlat elleni védelmet egyetlen kompakt eszközben, ami jelentősen csökkenti a helyigényt a kapcsolószekrényekben.
A C11N34V025L cikkszámú kismegszakító 25 A névleges áramerősséggel rendelkezik 40 °C környezeti hőmérsékleten, és 440 V AC 50/60 Hz üzemi feszültségen működik. Az N teljesítményszintű készülék kimagasló, 50 kA rövidzárlati megszakítóképességgel rendelkezik 415 V AC feszültségen, így a legigényesebb ipari környezetben is megbízható védelmet nyújt. A készülék továbbá 90 kA megszakítóképességgel rendelkezik 220-240 V AC hálózaton, illetve 50 kA értékkel 380-415 V AC és 440 V AC hálózatokon, így széles feszültségtartományban alkalmazható.
A beépített MicroLogic 4.1 elektronikus kioldóegység fejlett védelmi funkciókat kínál: hosszú késleltetésű (L), rövid késleltetésű (S), pillanatnyi (I) és földzárlat (R) védelem. A földzárlatvédelmi érzékenység széles tartományban állítható (30 mA-től 5 A-ig), és mind A, mind AC osztályú védelemmel rendelkezik. Az LSoIR védelmi funkciók segítségével precízen konfigurálható az installáció védelme: a hosszú késleltetésű védelem 10-25 A között 9 fokozatban állítható, a rövid késleltetésű védelem pedig 1,5-10 × Ir tartományban szintén 9 különböző beállítással konfigurálható. A pillanatnyi kioldás fix 375 A értéken történik. A termikus memória funkció további biztonságot jelent, mivel a készülék 20 percig megőrzi a korábbi hőterhelési információkat kioldás előtt és után is.
A készülék további előnyei között szerepel az EverLink csatlakozási technológia, amely biztosítja a stabil és megbízható kábelcsatlakozást. A front oldali fel- és leágazási csatlakozók 2,5-70 mm² finomsodrott réz vagy 2,5-95 mm² merev vagy sodrott alumínium/réz vezetékek fogadására alkalmasak. A kismegszakító méretei kompaktak (108×144×80 mm), tömege mindössze 1,63 kg. A toggle típusú kapcsolóval könnyen kezelhető, és a készüléken található zöld jelzőzászló mutatja a segédérintkezők jelenlétét. A termék telepíthető vízszintesen, függőlegesen vagy hátlapra szerelve, és -25...70 °C környezeti hőmérsékleten üzemeltethető. Az IP40 védettséggel és IK07 ütésállósággal rendelkező kismegszakító megfelel az EN/IEC 60947-2 szabványnak, valamint IV túlfeszültség kategóriájú és 3-as szennyezettségi fokozatú környezetben is alkalmazható.
Schneider ComPacT NSXm 63N földzárlat-védelmi kismegszakító műszaki adatok
Termék általános adatai
Termékcsalád: ComPacT
Terméknév: ComPacT NSXm
Készülék rövid neve: NSXm 63N
Termék típusa: Földzárlat-védelmi kismegszakító
Alkalmazási terület: Elosztás
Villamos jellemzők
Pólusok: 3P
Védett pólusok: 3D
Névleges áram [In]: 25 A (40 °C-on)
Névleges üzemi feszültség [Ue]: 440 V AC 50/60 Hz
Hálózat típusa: AC
Hálózati frekvencia: 50/60 Hz
Szakaszolásra való alkalmasság: Igen, megfelel az IEC 60947-2 szabványnak
Felhasználási kategória: A kategória
Megszakítóképesség
Névleges határzárlati megszakítóképesség [Icu]:
90 kA 220...240 V AC 50/60 Hz
50 kA 380...415 V AC 50/60 Hz
50 kA 440 V AC 50/60 Hz
25 kA 500 V AC 50/60 Hz
15 kA 525 V AC 50/60 Hz
10 kA 660...690 V AC 50/60 Hz
Teljesítményszint: N 50 kA 415 V AC
Kioldóegység
Kioldóegység neve: MicroLogic 4.1
Kioldóegység technológiája: Elektronikus
Kioldóegység védelmi funkciói: LSoIR
Vezérlés típusa: Toggle
Kiegészítő adatok
Szigetelési feszültség [Ui]: 500 V AC 50/60 Hz
Névleges lökőfeszültség-állóság [Uimp]: 8 kV
Mechanikai élettartam: 20000 kapcsolás
Elektromos élettartam:
20000 kapcsolás 440 V In/2
10000 kapcsolás 440 V In
10000 kapcsolás 690 V In/2
5000 kapcsolás 690 V In
Teljesítményveszteség pólusonként: 1,5 W
Szerelés és csatlakoztatás
Szerelési mód: Fix
Szerelési felület: Hátlap
Szerelési pozíció: Vízszintes és függőleges, hátra fektetve
Felső csatlakozás: Elöl
Alsó csatlakozás: Elöl
Csatlakozó kapcsok:
1 Everlink csatlakozó 2,5...70 mm², finomsodrott réz
1 Everlink csatlakozó 2,5...95 mm², merev vagy sodrott alumínium/réz
Méretek és fizikai jellemzők
Szélesség: 108 mm
Magasság: 144 mm
Mélység: 80 mm
Szín: Szürke (RAL 7016)
Védelmi beállítások
Hosszú késleltetésű védelem Ir: Állítható 10...25 A, 9 beállítás
Hosszú késleltetésű védelem késleltetése tr: Fix (200 s 1,5 × Ir, 8 s 6 × Ir, 5 s 7,2 × Ir)
Rövid késleltetésű védelem Isd: Állítható 1,5...10 × Ir, 9 beállítás
Pillanatnyi védelem Ii: Fix 375 A
Földzárlat-védelem: Integrált, A és AC osztály
Földzárlat-érzékenység beállítási tartomány: 30 mA, 100 mA, 300 mA, 500 mA, 1 A, 3 A, 5 A
Földzárlat-védelem késleltetése: Állítható (0 ms, 60 ms, 150 ms, 500 ms, 1000 ms)
Környezeti feltételek
Védettségi szint: IP40 (IEC 60529)
Ütésállóság: IK07 (IEC 62262)
Üzemi hőmérséklet: -25...70 °C
Tárolási hőmérséklet: -40...85 °C
Relatív páratartalom: 0...95 %
Üzemi magasság: 2000 m derating nélkül, 5000 m derating-gel
