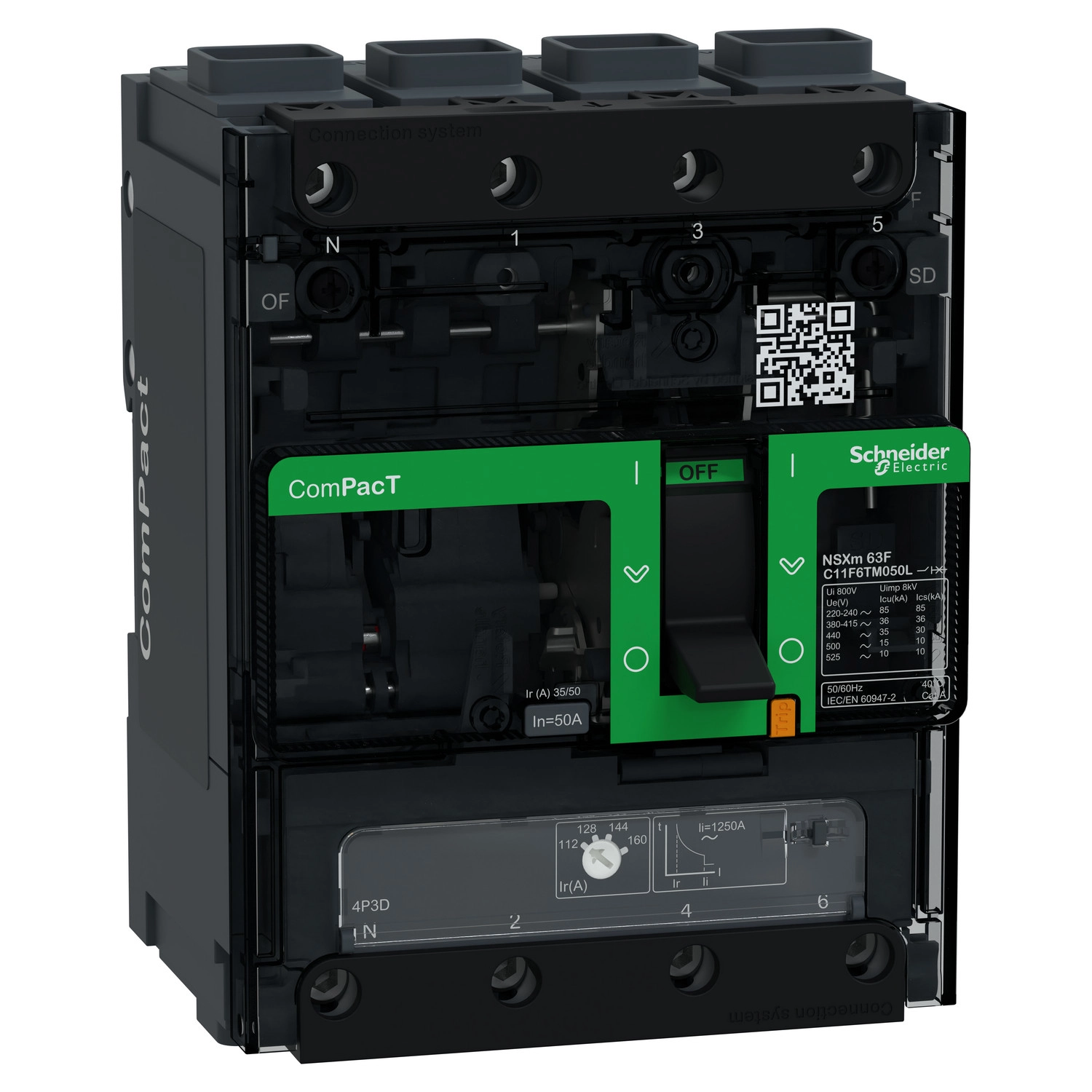

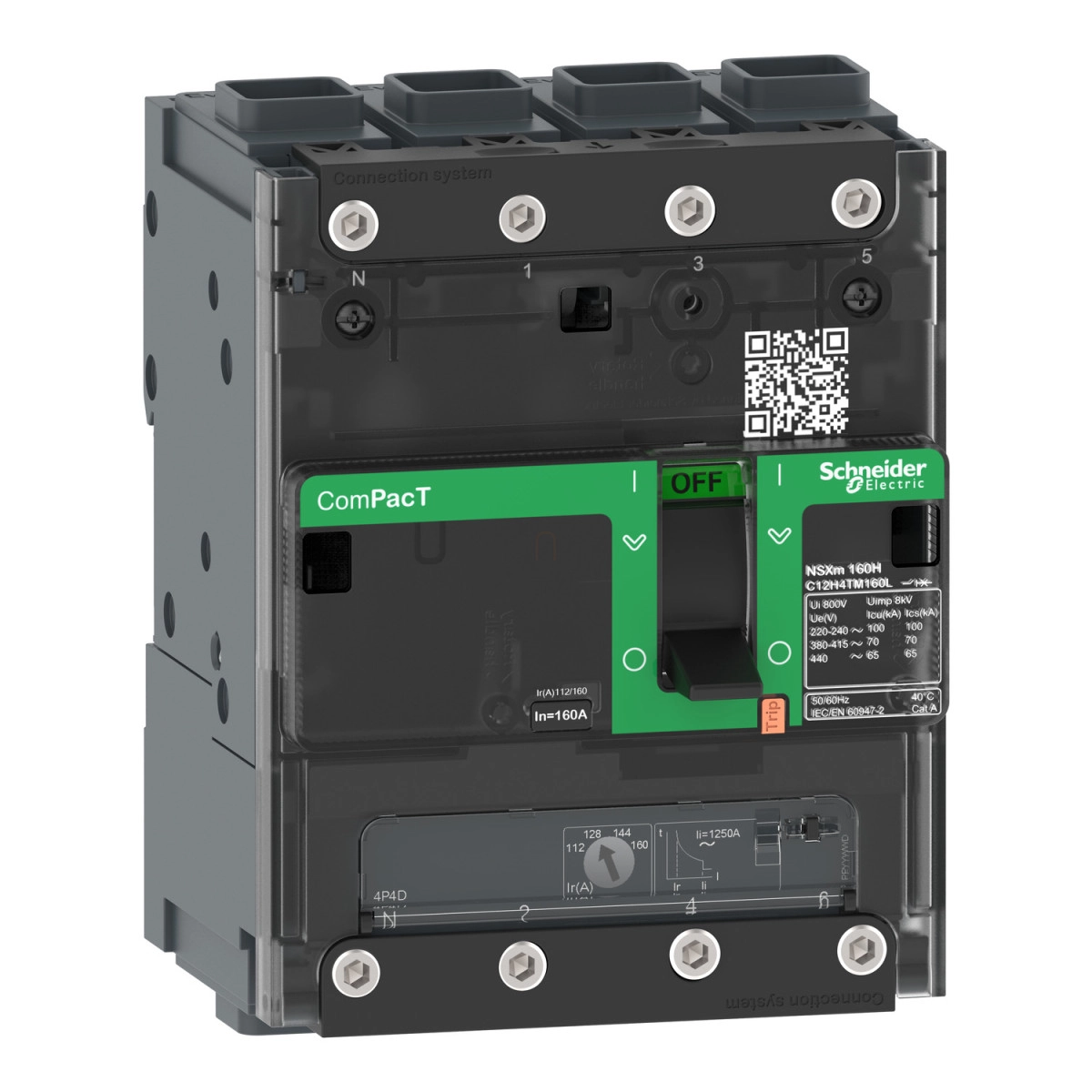

Schneider Electric ComPacT NSXm (2021) - C11F6TM050L - Megszakító (36 kA 415 VAC) , 4P 3d, 50 A beállítás TMD kioldóegység, EverLink csatlakozókkal
Tervezd okosan a rendelést! Vásárolj bármit nagyobb értékben és mindenre kedvezményt adunk! További infó...
A kismegszakító 36 kA megszakítóképességgel rendelkezik 415V AC feszültség mellett, ami az F teljesítményszintű termékek közé sorolja. Kimagasló védelmet biztosít túlterhelés és rövidzárlat ellen, valamint a termikus-mágneses kioldó egység (TM-D) gondoskodik a megfelelő védelmi funkciók (LI) ellátásáról. A készülék 690V AC üzemi feszültségen is használható, és természetesen alkalmas leválasztásra az IEC 60947-2 szabványnak megfelelően. Az EverLink csatlakozók biztosítják a megbízható elektromos kapcsolatot, és 2.5-95 mm² merev vagy sodrott alumínium/réz, illetve 2.5-70 mm² hajlékony réz vezetékek fogadására alkalmasak.
A ComPacT NSXm 63F kismegszakító nagy mechanikai és elektromos élettartammal büszkélkedhet: 20000 mechanikai kapcsolási ciklus, valamint terheléstől függően 5000-20000 elektromos kapcsolási ciklus. A készülék IP40 védettségi szinttel rendelkezik az IEC 60529 szerint, és széles működési hőmérséklet-tartományban (-25...70 °C) használható. Méretei kompaktak: 108 mm széles, 137 mm magas és 80 mm mély, ami megkönnyíti a beépítését korlátozott méretű kapcsolószekrényekbe is. A termék rögzítése hátlapra történik, és mind vízszintes, mind függőleges, valamint hátlapra fektetett helyzetben szerelhető.
Különleges tulajdonsága a számos kiegészítő funkció lehetősége: 1 slot a segédérintkező (OF), 1 slot a riasztás kapcsoló (SD), valamint 1 slot a feszültségkioldó (MN vagy MX) számára. A kismegszakító védelmi beállításai is figyelemre méltóak: a hosszú késleltetésű védelem (Ir) állítható 0.7...1 x In tartományban, míg a pillanatnyi védelmi kioldás (Ii) fixált 600A értéken. A készülék félátlátszó előlappal rendelkezik a segédérintkezők helyes elhelyezésének ellenőrzéséhez, és a termék QR kóddal is el van látva, amely közvetlen hozzáférést biztosít a GO2SE rendszerben található termékinformációkhoz. A Schneider Electric ComPacT NSXm termékcsalád a hatékonyság, megbízhatóság és csatlakoztathatóság hármas előnyét kínálja a modern villamosenergia-elosztó rendszerekhez.
Schneider ComPacT NSXm 63F kismegszakító műszaki adatok
Alap jellemzők
Termékcsalád: ComPacT
Terméknév: ComPacT NSXm
Eszköz rövid neve: NSXm 63F
Termék vagy komponens típusa: Kismegszakító
Alkalmazási terület: Elosztás
Pólusok: 4P
Védett pólusok: 3D
Nulla pozíció: Bal
Névleges áram: 50 A 40 °C-on
Névleges üzemi feszültség: 690 V AC 50/60 Hz
Hálózat típusa: AC
Hálózati frekvencia: 50/60 Hz
Leválasztásra való alkalmasság: Igen, megfelel az IEC 60947-2 szabványnak
Felhasználási kategória: A kategória
Védelmi jellemzők
Névleges határzárlati megszakítóképesség (Icu):
85 kA Icu 220...240 V AC 50/60 Hz, IEC 60947-2 szerint
36 kA Icu 380...415 V AC 50/60 Hz, IEC 60947-2 szerint
35 kA Icu 440 V AC 50/60 Hz, IEC 60947-2 szerint
15 kA Icu 500 V AC 50/60 Hz, IEC 60947-2 szerint
10 kA Icu 525 V AC 50/60 Hz, IEC 60947-2 szerint
Teljesítményszint: F 36 kA 415 V AC
Névleges üzemi zárlati megszakítóképesség (Ics):
85 kA 220...240 V AC 50/60 Hz, IEC 60947-2 szerint
36 kA 380...415 V AC 50/60 Hz, IEC 60947-2 szerint
30 kA 440 V AC 50/60 Hz, IEC 60947-2 szerint
10 kA 500 V AC 50/60 Hz, IEC 60947-2 szerint
10 kA 525 V AC 50/60 Hz, IEC 60947-2 szerint
Kioldóegység
Kioldóegység neve: TM-D
Kioldóegység technológia: Termikus-mágneses
Védelmi funkciók: LI
Kioldó névleges értéke: 50 A 40 °C-on
Hosszú késleltetésű védelem (Ir) beállítás típusa: Állítható
Hosszú késleltetésű védelem beállítási tartománya: 0.7...1 x In
Hosszú késleltetésű védelem késleltetés beállítás típusa: Fix
Nulla védelem beállítása: Nincs védelem (3D)
Pillanatnyi védelem beállítás típusa (Ii): Fix
Pillanatnyi védelem beállítási tartománya: 600 A
Földzárlat védelem: Nélküle
Mechanikai jellemzők
Vezérlés típusa: Kapcsolókar
Kismegszakító szerelési mód: Fix
Mechanikai élettartam: 20000 ciklus
Elektromos élettartam:
20000 ciklus 440 V In/2
10000 ciklus 440 V In
10000 ciklus 690 V In/2
5000 ciklus 690 V In
Teljesítmény disszipáció pólusonként: 4.6 W
Szerelési alap: Hátlap
Szerelési pozíció: Vízszintes és függőleges, hátlapra fektetve
Felső csatlakozás: Elülső
Alsó csatlakozás: Elülső
Csatlakozások
Csatlakozó kapcsok:
1 Everlink kapocs vezetékméret 2.5...95 mm², merev vagy sodrott alumínium/réz
1 Everlink kapocs vezetékméret 2.5...70 mm², hajlékony réz
Csatlakozási távolság:
35 mm távtartókkal
27 mm távtartók nélkül
9 mm kiosztás: 12 modul
Kiegészítők, jelzések
Elektromos segédeszközök foglalatok száma:
1 foglalat segédérintkező (OF) számára
1 foglalat riasztás kapcsoló (SD) számára
1 foglalat feszültségkioldó (MN vagy MX) számára
Helyi jelzés: Zászló (zöld) a segédérintkezők jelenlétének jelzésére
Méretek, környezeti feltételek
Szélesség: 108 mm
Magasság: 137 mm
Mélység: 80 mm
Szín: Szürke (RAL 7016)
Szabványok: EN/IEC 60947-2
Túlfeszültség kategória: III
Elektromos áramütés elleni védelem osztálya: I. osztály az előlapon
Szennyezettségi fokozat: 3, IEC 60664-1 szerint
IP védettségi fokozat: IP40, IEC 60529 szerint
IK védettségi fokozat: IK07, IEC 62262 szerint
Működési környezeti hőmérséklet: -25...70 °C
Tárolási környezeti hőmérséklet: -50...85 °C
Relatív páratartalom: 0...95 %
Üzemi magasság: 2000 m terheléscsökkentés nélkül, 5000 m terheléscsökkentéssel
