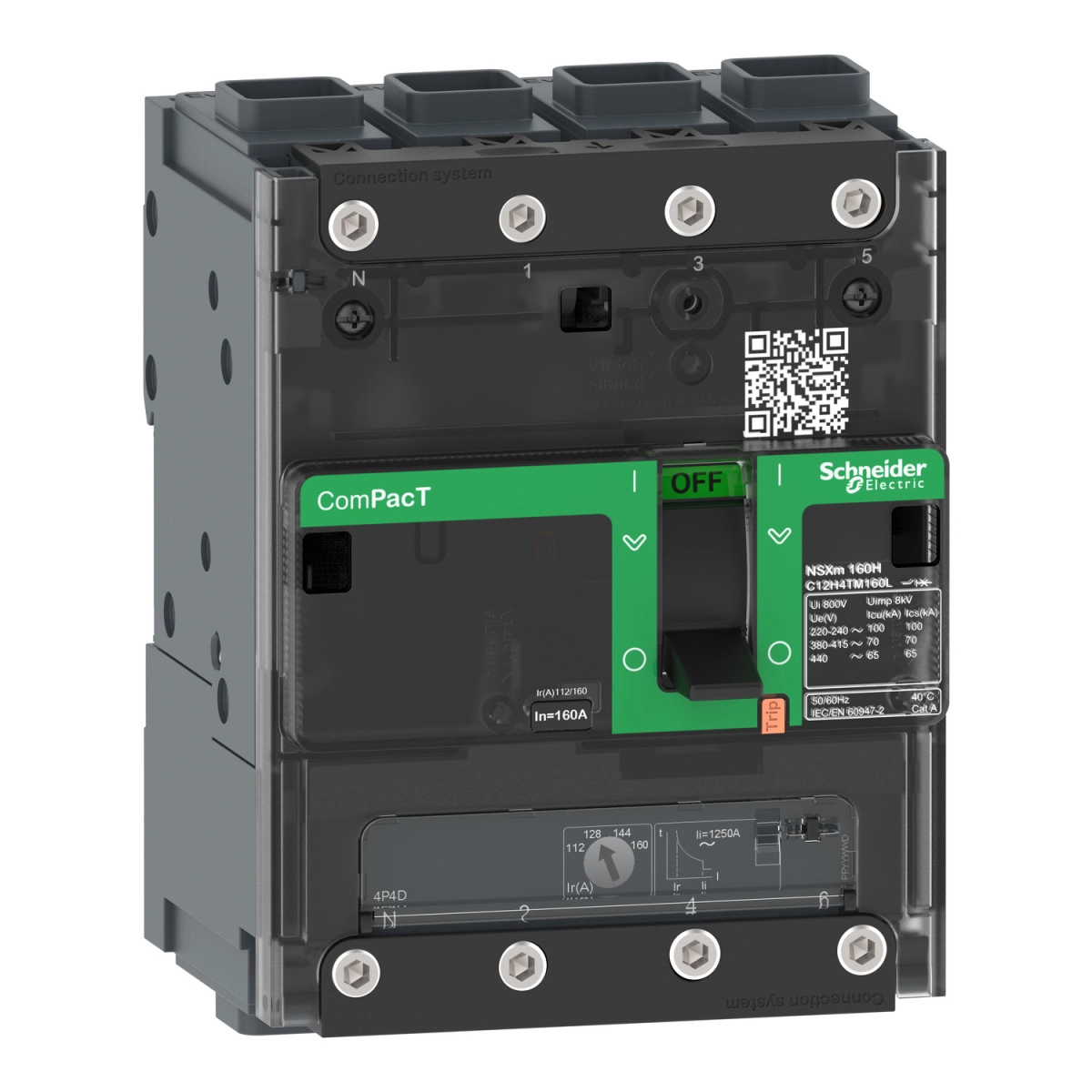

A Schneider Electric ComPacT NSXm sorozatú megszakítók az ipar és épületvillamosság területén alkalmazható, magas minőségű áramköri megszakítók családjába tartoznak. A C11F6TM040L típusú megszakító egy 4 pólusú (3 fázis + semleges vezető) kivitel, ahol a semleges vezető nem védett (3D konfiguráció), és a semleges pólusnak bal oldali elhelyezkedése van.
A ComPacT NSXm 63F sorozat kiváló rövid zárlati megszakítóképességgel rendelkezik, amely 36 kA 415 V AC feszültségen az IEC 60947-2 szabványnak megfelelően, ami az "F" teljesítményszintet jelenti. A megszakító névleges árama 40 A 40°C környezeti hőmérsékleten, és akár 690 V AC 50/60 Hz üzemi feszültségen is használható. A termék AC hálózatokban alkalmazható és megfelel az IEC 60947-2 szigetelési követelményeinek is, így leválasztó kapcsolóként is használható.
A C11F6TM040L megszakító TM-D típusú hő-mágneses kioldóegységgel van felszerelve, amely hosszú késleltetésű túlterhelésvédelmet (L) és azonnali zárlati védelmet (I) biztosít. A túlterhelésvédelem állítható, 0,7-1 x In tartományban, míg a zárlati kioldás rögzített értékű, 600 A-re van beállítva. A kapcsoló rendelkezik zöld jelzőzászlóval, amely segédérintkezők jelenlétét mutatja.
Az EverLink csatlakozó technológia jelentősen javítja a csatlakozás minőségét és megbízhatóságát. A megszakítóhoz 2,5-95 mm² merev vagy sodrott alumínium/réz vezetékek, illetve 2,5-70 mm² hajlékony réz vezetékek csatlakoztathatók. A csatlakozási osztás 35 mm terpesztőkkel, vagy 27 mm terpesztők nélkül, míg a 9 mm-es osztástávolság 12 modult jelent.
A megszakító mechanikai élettartama 20 000 kapcsolási ciklus, elektromos élettartama pedig 440 V-on In/2 terhelésnél 20 000 ciklus, teljes névleges áramnál 10 000 ciklus. 690 V-on ezek az értékek 10 000 illetve 5 000 ciklusra csökkennek. A megszakító rögzítése hátlapra történik, és mind vízszintesen, mind függőlegesen, illetve hátoldalával síkban felszerelhető. A csatlakozók mind a felső, mind az alsó oldalon elöl helyezkednek el, ami megkönnyíti a telepítést.
A megszakító méreti adatai kompakt kialakítást mutatnak: szélessége 108 mm, magassága 137 mm, mélysége pedig 80 mm. Színe a Schneider Electric termékeire jellemző szürke (RAL 7016). A termék IP40 védettségi fokozattal rendelkezik az IEC 60529 szerint, és IK07 ütésállósággal az IEC 62262 szerint. Működési hőmérséklet-tartománya széles: -25°C-tól +70°C-ig terjed, tárolási hőmérséklete pedig -50°C és +85°C között lehet, 0-95% relatív páratartalom mellett. Tengerszint feletti használati magassága maximum 2000 m teljesítménycsökkenés nélkül, 5000 m-ig pedig derating alkalmazásával.
Schneider ComPacT NSXm 63F C11F6TM040L műszaki adatok
Főbb jellemzők
Termékcsalád: ComPacT
Terméknév: ComPacT NSXm
Rövid eszköznév: NSXm 63F
Termék vagy alkatrész típusa: Áramköri megszakító
Eszköz alkalmazása: Elosztás
Pólusok leírása: 4P
Védett pólusok leírása: 3D
Semleges pozíció: Bal
Névleges áram [In]: 40 A 40°C-on
Névleges üzemi feszültség [Ue]: 690 V AC 50/60 Hz
Hálózat típusa: AC
Hálózati frekvencia: 50/60 Hz
Szigetelésre való alkalmasság: Igen, az IEC 60947-2 szabványnak megfelelően
Felhasználási kategória: A kategória
Megszakítási képesség
Névleges végső zárlati megszakítóképesség [Icu]:
85 kA Icu 220...240 V AC 50/60 Hz-en az IEC 60947-2 szerint
36 kA Icu 380...415 V AC 50/60 Hz-en az IEC 60947-2 szerint
35 kA Icu 440 V AC 50/60 Hz-en az IEC 60947-2 szerint
15 kA Icu 500 V AC 50/60 Hz-en az IEC 60947-2 szerint
10 kA Icu 525 V AC 50/60 Hz-en az IEC 60947-2 szerint
Teljesítményszint: F 36 kA 415 V AC
Kioldóegység
Kioldóegység neve: TM-D
Kioldóegység technológiája: Hő-mágneses
Kioldóegység védelmi funkciói: LI
Kioldóegység névleges értéke: 40 A 40°C-on
Hosszú késleltetésű kioldási beállítás típusa Ir (termikus védelem): Állítható
Hosszú késleltetésű védelem kioldási beállítási tartománya [Ir]: 0,7...1 x In
Hosszú késleltetésű védelem késleltetési beállítás típusa tr: Fix
Semleges védelem beállításai: Nincs védelem (3D)
Azonnali védelmi kioldási beállítás típusa Ii: Fix
Azonnali védelem kioldási beállítási tartománya [Ii]: 600 A
Földzárlat védelem: Nélküle
Csatlakozások és beszerelés
Vezérlés típusa: Billenőkar
Megszakító felszerelési módja: Fix
Felszerelési tartó: Hátlap
Felszerelési helyzet: Vízszintes és függőleges, Hátoldalával síkban
Felső csatlakozás: Elülső
Alsó csatlakozás: Elülső
Csatlakozó kapcsok: 1 Everlink kapocs vezetékméret 2,5...95 mm², merev vagy sodrott alumínium/réz, 1 Everlink kapocs vezetékméret 2,5...70 mm², hajlékony réz
Csatlakozási osztás: 35 mm terpesztőkkel, 27 mm terpesztők nélkül
9 mm osztások: 12 modul
Kiegészítő információk
Névleges szigetelési feszültség [Ui]: 800 V AC 50/60 Hz
Névleges lökőfeszültség-állóság [Uimp]: 8 kV
Névleges üzemi zárlati megszakítóképesség [Ics]:
85 kA 220...240 V AC 50/60 Hz-en az IEC 60947-2 szerint
36 kA 380...415 V AC 50/60 Hz-en az IEC 60947-2 szerint
30 kA 440 V AC 50/60 Hz-en az IEC 60947-2 szerint
10 kA 500 V AC 50/60 Hz-en az IEC 60947-2 szerint
10 kA 525 V AC 50/60 Hz-en az IEC 60947-2 szerint
Mechanikai élettartam: 20000 ciklus
Elektromos élettartam:
20000 ciklus 440 V In/2-nél
10000 ciklus 440 V In-nél
10000 ciklus 690 V In/2-nél
5000 ciklus 690 V In-nél
Teljesítmény-disszipáció pólusonként: 3,8 W
Elektromos segédeszközök nyílásainak száma:
1 nyílás OF segédkapcsolónak
1 nyílás SD riasztókapcsolónak
1 nyílás MN vagy MX feszültségkioldónak
Helyi jelzés: Zászló (zöld) a segédérintkezők jelenlétének jelzésére
Fizikai jellemzők
Szélesség (Sz): 108 mm
Magasság (M): 137 mm
Mélység (M): 80 mm
Szín: Szürke (RAL 7016)
Környezeti jellemzők
Szabványok: EN/IEC 60947-2
Túlfeszültségi kategória: III
Elektromos áramütés elleni védelem osztálya: I. osztály az előlapon
Szennyezettségi fok: 3 az IEC 60664-1 szerint
IP védettségi fokozat: IP40 az IEC 60529 szerint
IK védettségi fokozat: IK07 az IEC 62262 szerint
Környezeti levegő hőmérséklete működés közben: -25...70°C
Környezeti levegő hőmérséklete tároláskor: -50...85°C
Relatív páratartalom: 0...95%
Üzemi magasság: 2000 m teljesítménycsökkenés nélkül, 5000 m teljesítménycsökkenéssel
