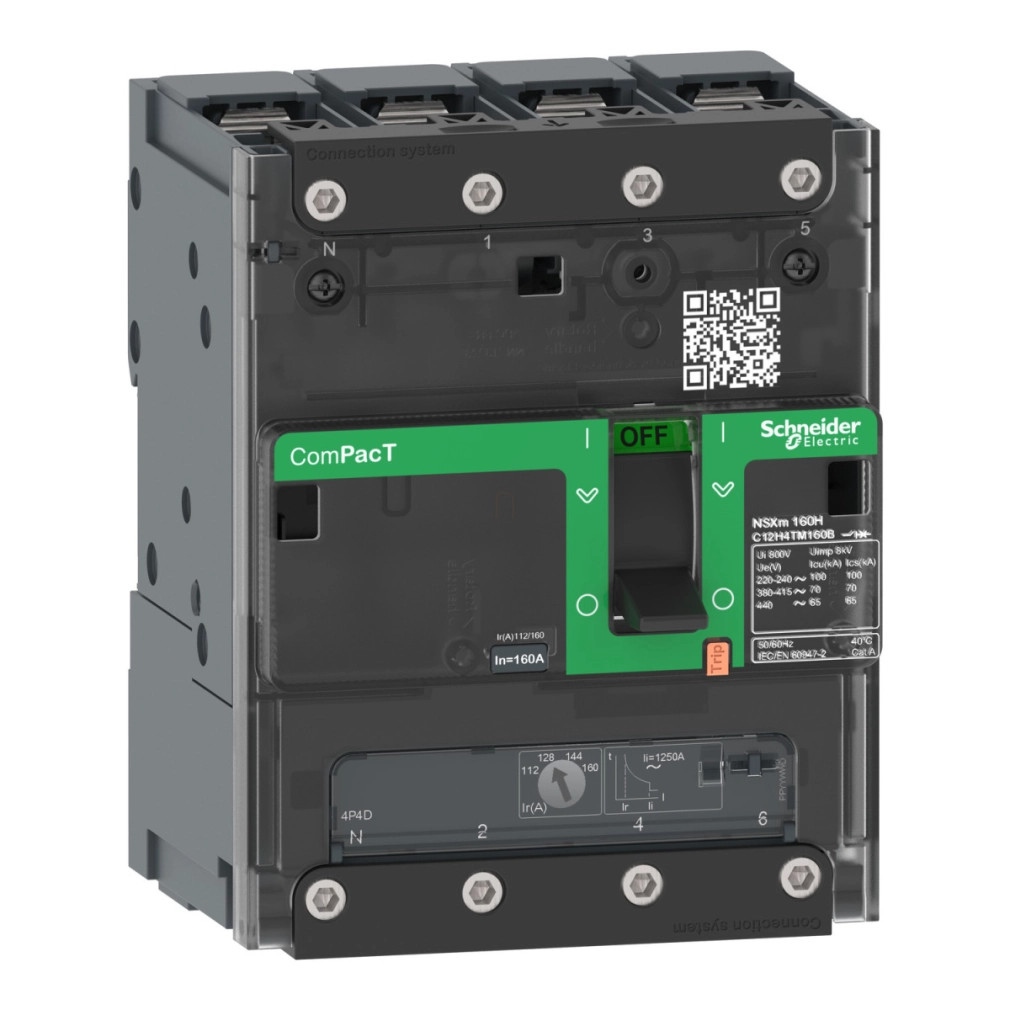

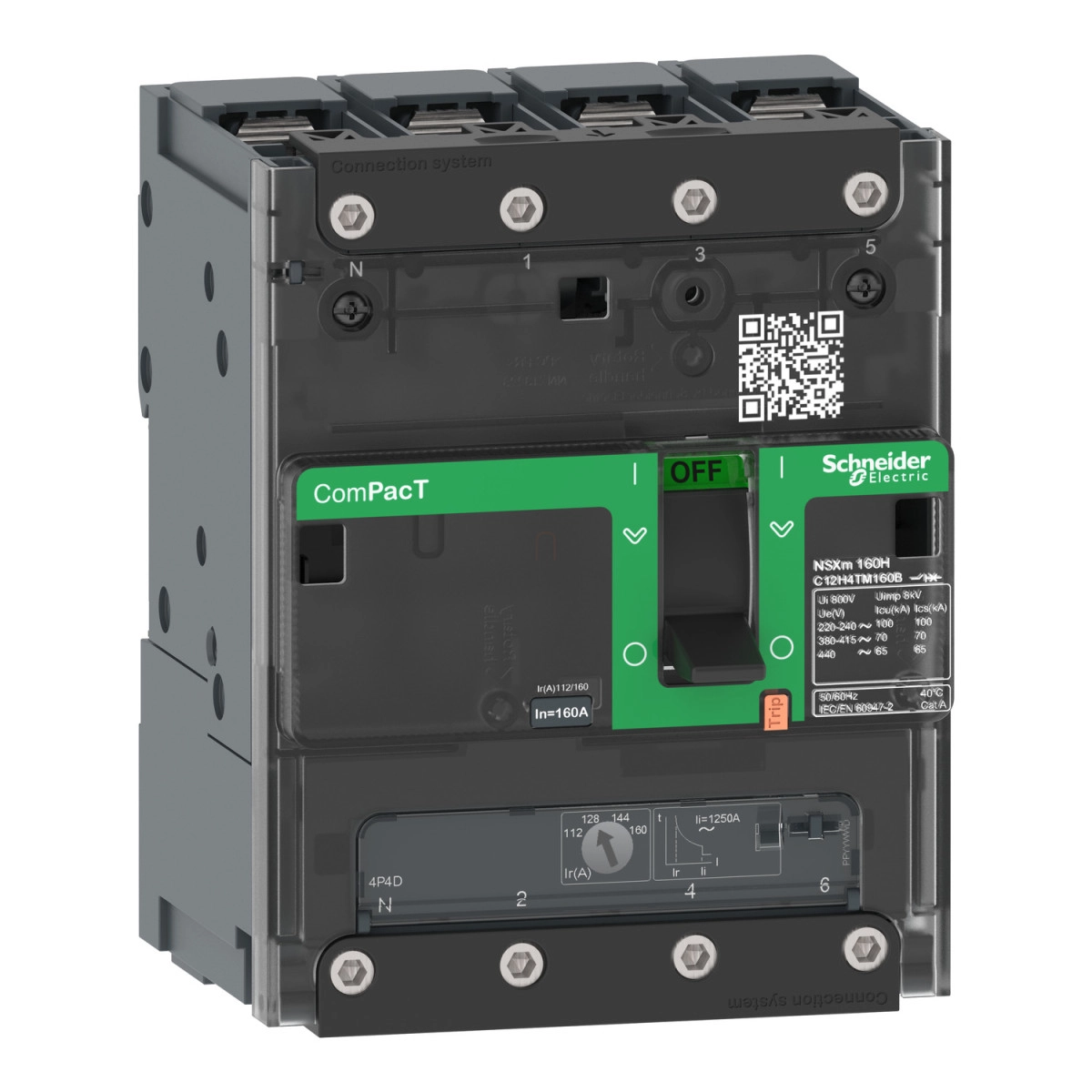

Schneider ComPacT NSXm 63F kismegszakító műszaki adatok
Fő jellemzők
Termékcsalád: ComPacT
Terméknév: ComPacT NSXm
Készülék rövid neve: NSXm 63F
Termék vagy alkatrész típusa: Kismegszakító
Készülék alkalmazása: Elosztás
Pólusok leírása: 4P
Védett pólusok leírása: 3D
Nullavezető pozíciója: Bal
Névleges áram [In]: 40 A 40 °C-on
Névleges üzemi feszültség [Ue]: 690 V AC 50/60 Hz
Hálózat típusa: AC
Hálózati frekvencia: 50/60 Hz
Leválasztásra való alkalmasság: Igen, megfelel az IEC 60947-2 szabványnak
Felhasználási kategória: A kategória
Védelmi paraméterek
Névleges végső zárlati megszakítóképesség [Icu]:
85 kA Icu 220...240 V AC 50/60 Hz-en az IEC 60947-2 szerint
36 kA Icu 380...415 V AC 50/60 Hz-en az IEC 60947-2 szerint
35 kA Icu 440 V AC 50/60 Hz-en az IEC 60947-2 szerint
15 kA Icu 500 V AC 50/60 Hz-en az IEC 60947-2 szerint
10 kA Icu 525 V AC 50/60 Hz-en az IEC 60947-2 szerint
Teljesítményszint: F 36 kA 415 V AC
Kioldóegység neve: TM-D
Kioldóegység technológia: Hő-mágneses
Kioldóegység védelmi funkciók: LI
Vezérlés típusa: Kapcsolókar
Kismegszakító szerelési mód: Fix
Kiegészítő adatok
Névleges szigetelési feszültség [Ui]: 800 V AC 50/60 Hz
Névleges lökőfeszültség-állóság [Uimp]: 8 kV
Névleges üzemi zárlati megszakítóképesség [Ics]:
85 kA 220...240 V AC 50/60 Hz-en az IEC 60947-2 szerint
36 kA 380...415 V AC 50/60 Hz-en az IEC 60947-2 szerint
30 kA 440 V AC 50/60 Hz-en az IEC 60947-2 szerint
10 kA 500 V AC 50/60 Hz-en az IEC 60947-2 szerint
10 kA 525 V AC 50/60 Hz-en az IEC 60947-2 szerint
Mechanikai élettartam: 20000 ciklus
Elektromos élettartam:
20000 ciklus 440 V In/2 esetén
10000 ciklus 440 V In esetén
10000 ciklus 690 V In/2 esetén
5000 ciklus 690 V In esetén
Teljesítmény-disszipáció pólusonként: 3.8 W
Szerelési és csatlakoztatási jellemzők
Szerelési alap: Hátlap
Szerelési pozíció: Vízszintes és függőleges, Hátoldalra fektetve
Felső csatlakozás: Elölről
Alsó csatlakozás: Elölről
Csatlakozó kapcsok: Préselős csatlakozó/gyűjtősín
Csatlakozási távolság: 35 mm távtartókkal, 27 mm távtartók nélkül
9 mm-es távolságok: 12 modul
Védelmi beállítások
Kioldóegység névleges értéke: 40 A 40 °C-on
Hosszú késleltetésű kioldás beállítási típusa Ir (termikus védelem): Állítható
Hosszú késleltetésű védelem kioldási beállítási tartománya [Ir]: 0,7...1 x In
Hosszú késleltetésű védelem késleltetés beállítási típusa tr: Fix
Nullavezető védelmi beállítások: Nincs védelem (3D)
Pillanatnyi védelem kioldási beállítási típusa Ii: Fix
Pillanatnyi védelem kioldási beállítási tartománya [Ii]: 600 A
Földzárlat védelem: Nélküle
Kiegészítők és kijelzés
Elektromos segédeszközök számára fenntartott helyek száma:
1 hely segédkapcsoló OF számára
1 hely riasztó kapcsoló SD számára
1 hely feszültségkioldó MN vagy MX számára
Helyi jelzés: Zászló (zöld) a segédérintkezők jelenlétének jelzésére
Méret és környezeti adatok
Szélesség (Sz): 108 mm
Magasság (M): 137 mm
Mélység (M): 80 mm
Szín: Szürke (RAL 7016)
Szabványok: EN/IEC 60947-2
Túlfeszültség kategória: III
Áramütés elleni védelem osztálya: I. osztály az előlapon
Szennyezettségi fok: 3, az IEC 60664-1 szerint
IP védettségi fokozat: IP40 az IEC 60529 szerint
IK védettségi fokozat: IK07 az IEC 62262 szerint
Környezeti levegő hőmérséklete működés közben: -25...70 °C
Környezeti levegő hőmérséklete tároláskor: -50...85 °C
Relatív páratartalom: 0...95 %
Üzemi magasság: 2000 m névlegesértékek-csökkentés nélkül, 5000 m névleges értékek csökkentésével
