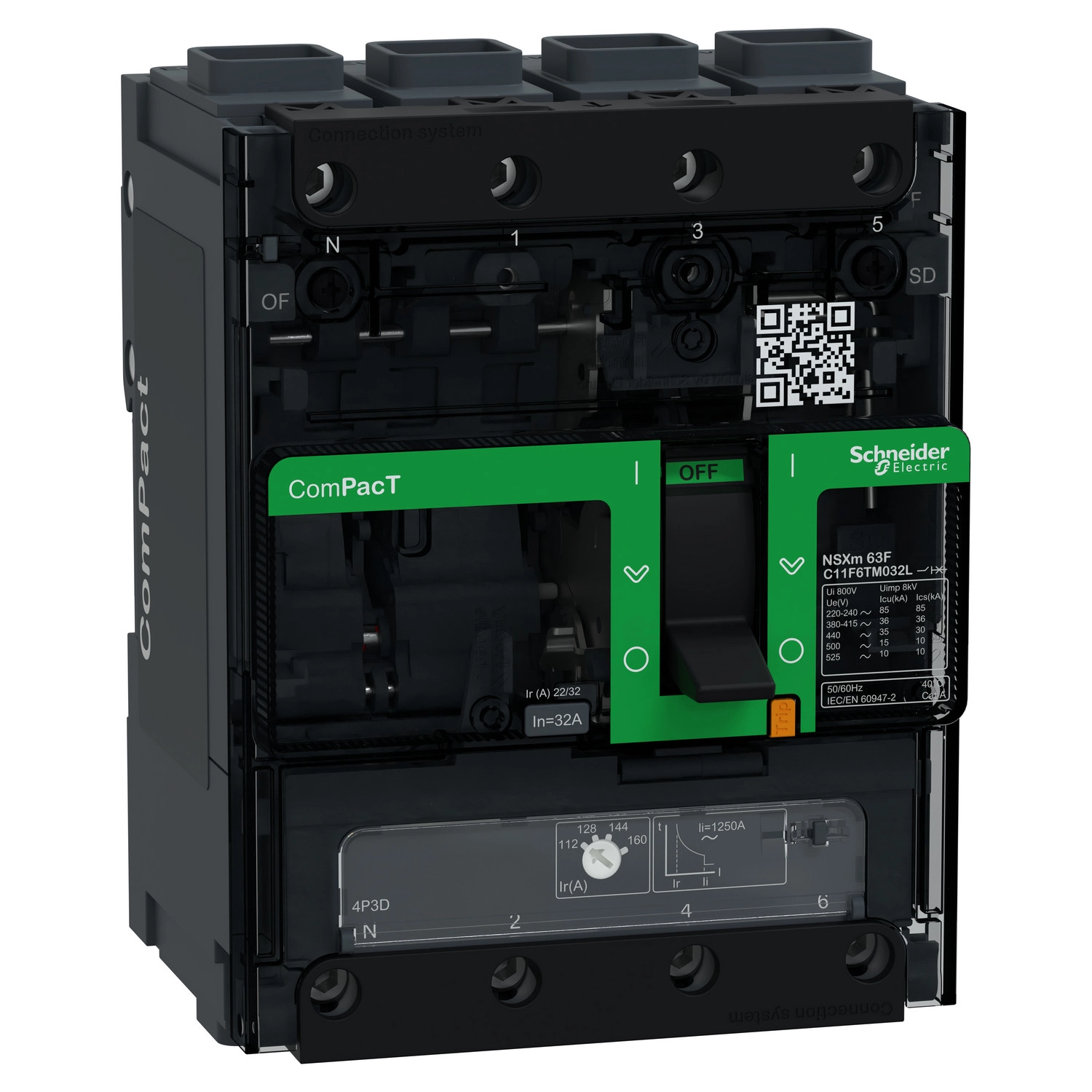

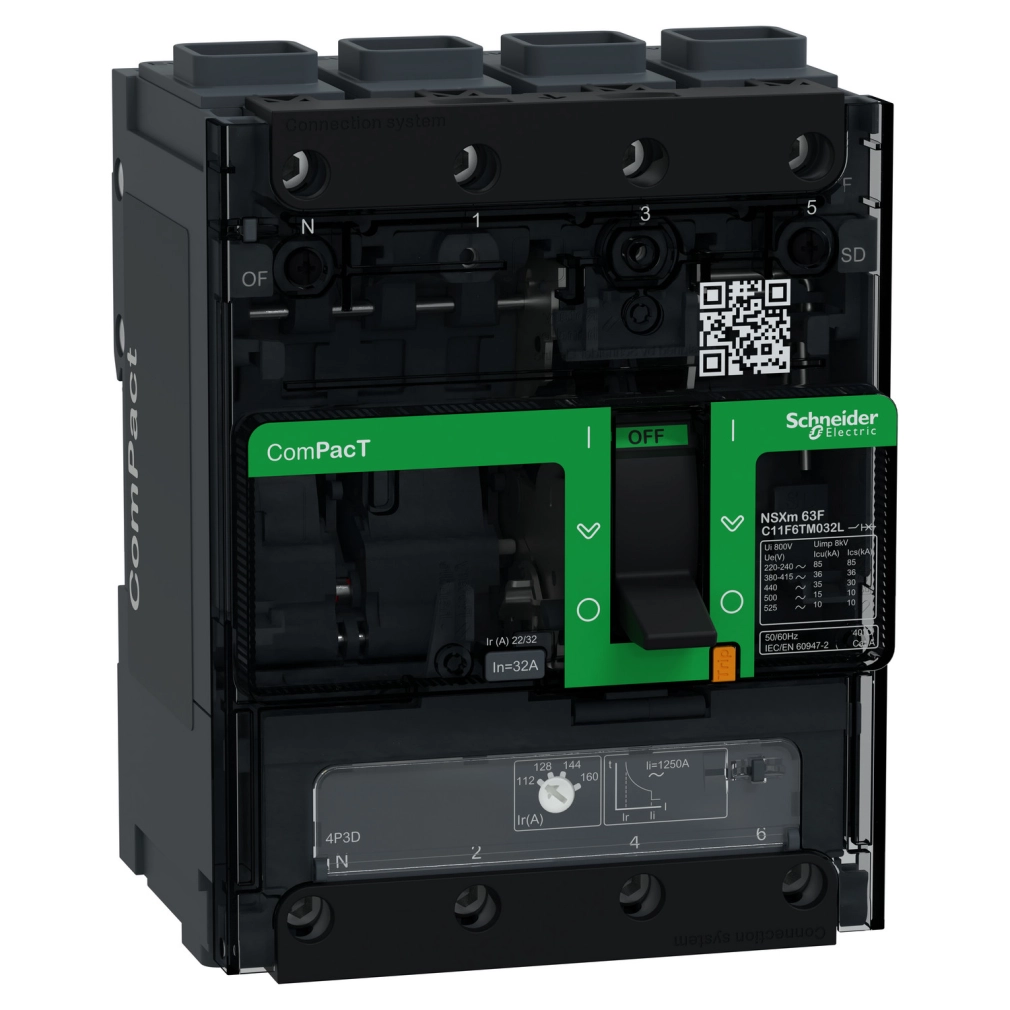

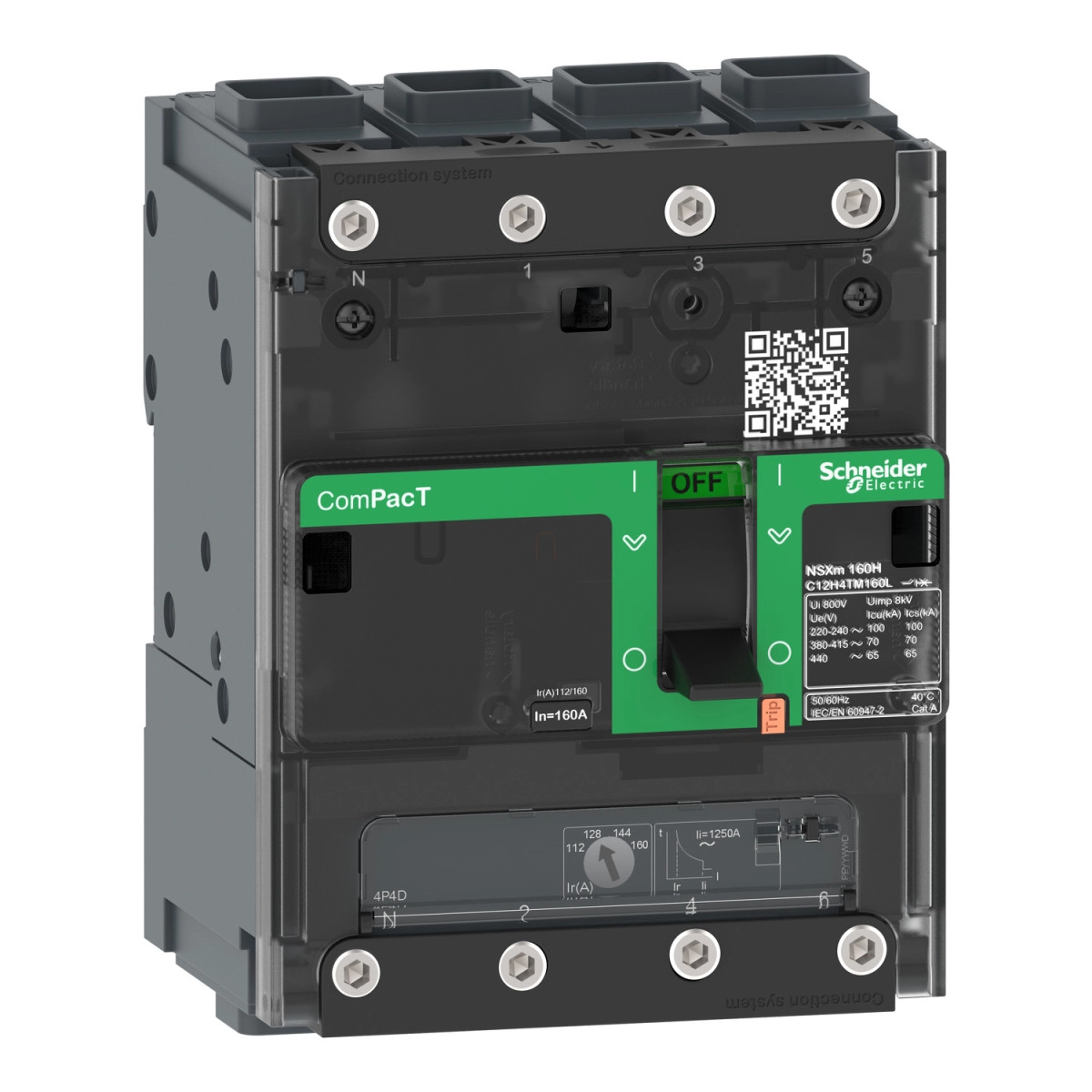

A Schneider Electric ComPacT NSXm 63F kismegszakító egy sokoldalú, kompakt méretű áramköri megszakító, amely kiváló védelmet biztosít elektromos elosztóhálózatokban. Ez a 4 pólusú, 3D (védetlen nullavezetővel) kialakítású kismegszakító 32 A névleges áramerősséggel rendelkezik 40 °C-on, és 690 V AC 50/60 Hz névleges üzemi feszültségen működik. A C11F6TM032L cikkszámú termék különösen alkalmas elosztóhálózatok védelmére, ahol magas rövidzárlati megszakítóképességre van szükség.
A ComPacT NSXm 63F kismegszakító kiemelkedő műszaki paraméterekkel büszkélkedhet. Rövidzárlati megszakítóképessége (Icu) különböző feszültségszinteken: 85 kA 220-240 V AC esetén, 36 kA 380-415 V AC esetén, 35 kA 440 V AC esetén, 15 kA 500 V AC esetén, és 10 kA 525 V AC esetén, az IEC 60947-2 szabványnak megfelelően. Az F 36 kA 415 V AC teljesítményszinttel rendelkező készülék TMD termikus-mágneses kioldóegységgel van felszerelve, amely LI (túlterhelés és zárlat elleni) védelmi funkciókat biztosít. A kismegszakító az IEC 60947-2 szabvány szerint leválasztásra is alkalmas, és az A kategóriába tartozik.
A Schneider Electric ComPacT NSXm 63F kismegszakító számos kiegészítő műszaki tulajdonsággal rendelkezik. 800 V AC névleges szigetelési feszültség, 8 kV névleges lökőfeszültség-állóság, valamint kiváló mechanikai és elektromos tartósság jellemzi. A készülék 20000 mechanikai működési ciklust bír ki, elektromos tartóssága pedig különböző feltételek mellett 5000-20000 ciklus között mozog. Pólusonkénti teljesítményvesztesége 3,3 W. A termék EverLink csatlakozókkal van ellátva, amelyek 2,5-95 mm² merev vagy sodrott alumínium/réz vezetékekhez, illetve 2,5-70 mm² rugalmas réz vezetékekhez használhatók. A kismegszakító fixen szerelhető, és mind vízszintes, mind függőleges helyzetben, illetve hátlapra síkban felszerelhető. Méretei: 108 mm szélesség, 137 mm magasság és 80 mm mélység.
A ComPacT NSXm kismegszakító termikus védelmi beállítási tartománya (Ir) 0,7-1 x In, míg a pillanatnyi védelmi kioldási szint (Ii) 600 A. A termék további előnyei közé tartozik a félátlátszó előlap, amely lehetővé teszi a segédérintkezők helyes elhelyezésének ellenőrzését, a termékkel kapcsolatos QR-kód gyors hozzáférést biztosít a termék információihoz, valamint a világos jelölések. A készülék IP40 védettségi fokozattal és IK07 ütésállósági fokozattal rendelkezik, és -25...70 °C közötti környezeti hőmérsékleten működtethető. A Schneider Electric ComPacT NSXm termékcsalád számos kiegészítővel bővíthető, mint például vezetéknélküli jelzésű segédérintkező, hosszú kapocsvédő, szabványos segédérintkező, forgófogantyúk, fázisközi válaszfal, kapcsolózár, MN feszültségcsökkenési kioldó és standard MX kioldó.
Schneider Electric ComPacT NSXm 63F kismegszakító műszaki adatok
Fő paraméterek
Termékcsalád: ComPacT
Terméknév: ComPacT NSXm
Rövid név: NSXm 63F
Termék típusa: Megszakító
Alkalmazási terület: Elosztás
Pólusok leírása: 4P
Védett pólusok leírása: 3D
Nullavezető pozíciója: Bal
Névleges áram [In]: 32 A 40 °C-on
Névleges üzemi feszültség [Ue]: 690 V AC 50/60 Hz
Hálózat típusa: AC
Hálózati frekvencia: 50/60 Hz
Leválasztásra alkalmas: Igen, az IEC 60947-2 szerint
Felhasználási kategória: A kategória
Rövidzárlati képességek
Névleges végső rövidzárlati megszakítóképesség [Icu]:
85 kA 220...240 V AC 50/60 Hz, IEC 60947-2 szerint
36 kA 380...415 V AC 50/60 Hz, IEC 60947-2 szerint
35 kA 440 V AC 50/60 Hz, IEC 60947-2 szerint
15 kA 500 V AC 50/60 Hz, IEC 60947-2 szerint
10 kA 525 V AC 50/60 Hz, IEC 60947-2 szerint
Teljesítményszint: F 36 kA 415 V AC
Kioldóegység jellemzők
Kioldóegység neve: TM-D
Kioldóegység technológiája: Termikus-mágneses
Kioldóegység védelmi funkciói: LI
Kioldóegység beállítási tartomány Ir: 0,7...1 x In
Nullavezető védelmi beállítások: Nincs védelem (3D)
Pillanatnyi védelmi kioldási szint [Ii]: 600 A
Mechanikai és csatlakozási jellemzők
Kezelési mód: Kapcsolókar
Megszakító rögzítési módja: Fix
Névleges szigetelési feszültség [Ui]: 800 V AC 50/60 Hz
Névleges lökőfeszültség-állóság [Uimp]: 8 kV
Mechanikai tartósság: 20000 ciklus
Elektromos tartósság: 20000 ciklus 440 V In/2, 10000 ciklus 440 V In, 10000 ciklus 690 V In/2, 5000 ciklus 690 V In
Pólusonkénti teljesítményveszteség: 3,3 W
Csatlakozó kapcsok: 1 Everlink kapocs 2,5...95 mm², merev vagy sodrott alumínium/réz vezetékekhez, 1 Everlink kapocs 2,5...70 mm², rugalmas réz vezetékekhez
Méretek és környezeti jellemzők
Szélesség: 108 mm
Magasság: 137 mm
Mélység: 80 mm
IP védettségi fokozat: IP40 az IEC 60529 szerint
IK ütésállósági fokozat: IK07 az IEC 62262 szerint
Üzemi környezeti hőmérséklet: -25...70 °C
Tárolási környezeti hőmérséklet: -50...85 °C
Relatív páratartalom: 0...95 %
Üzemi tengerszint feletti magasság: 2000 m leértékelés nélkül, 5000 m leértékeléssel
