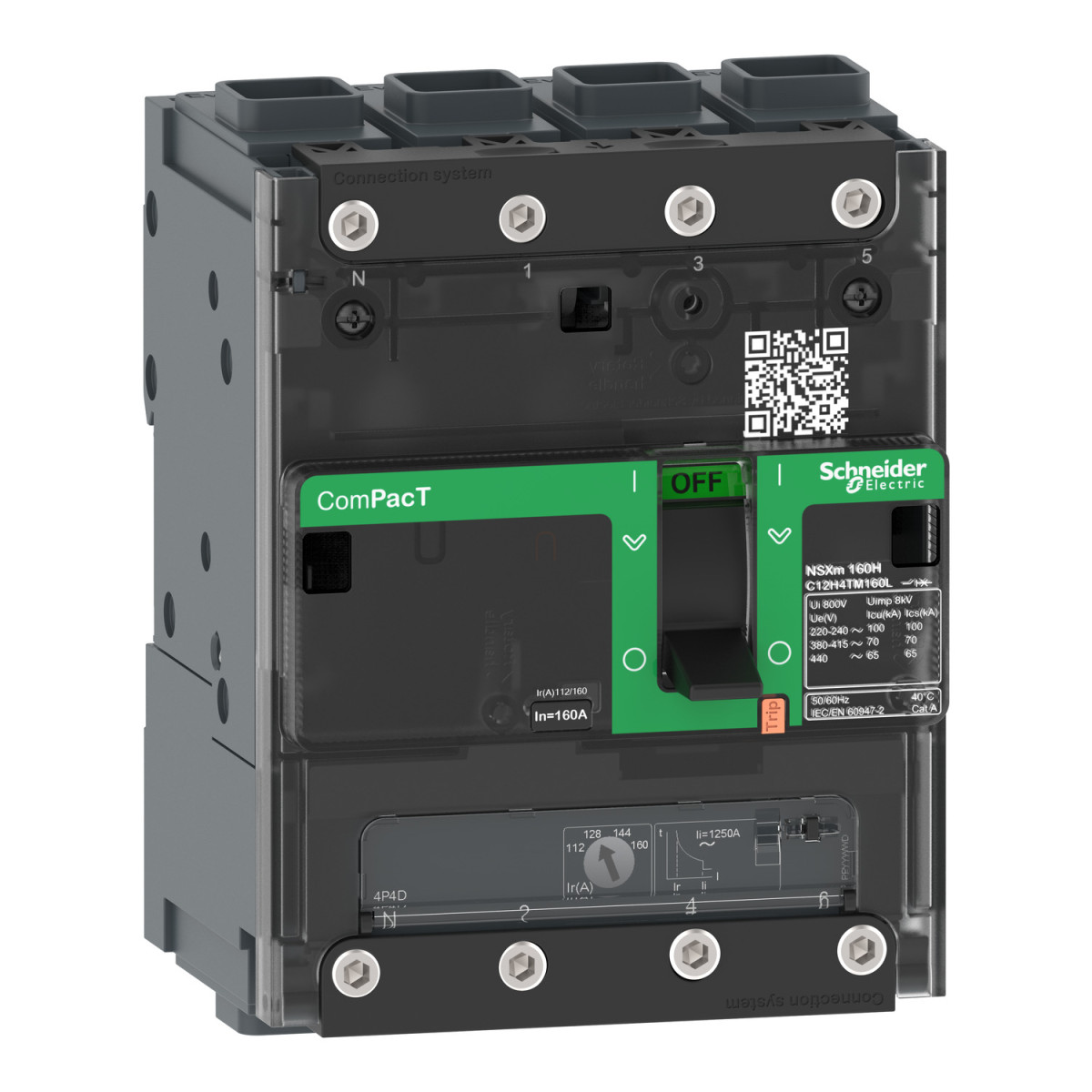

Schneider ComPacT NSXm 160B kompakt megszakító műszaki adatok
Általános jellemzők
Gyártó: Schneider Electric
Termékcsalád: ComPacT
Terméknév: ComPacT NSXm
Rövid név: NSXm 160B
Típus: Megszakító
Alkalmazás: Elosztás
Cikkszám: C11B6TM080L
Műszaki paraméterek
Pólusok: 4P
Védett pólusok: 3D
Semleges vezető pozíciója: Bal
Névleges áramerősség [In]: 80 A 40 °C-on
Névleges üzemi feszültség [Ue]: 690 V AC 50/60 Hz
Hálózat típusa: AC
Hálózati frekvencia: 50/60 Hz
Alkalmas szigetelésre: Igen, IEC 60947-2 szerint
Felhasználási kategória: A kategória
Zárlati jellemzők
Névleges zárlati megszakítóképesség [Icu]:
- 50 kA 220...240 V AC 50/60 Hz (IEC 60947-2 szerint)
- 25 kA 380...415 V AC 50/60 Hz (IEC 60947-2 szerint)
- 20 kA 440 V AC 50/60 Hz (IEC 60947-2 szerint)
- 10 kA 500 V AC (IEC 60947-2 szerint)
Teljesítményszint: B 25 kA 415 V AC
Névleges üzemi zárlati megszakítóképesség [Ics]:
- 50 kA 220...240 V AC 50/60 Hz (IEC 60947-2 szerint)
- 25 kA 380...415 V AC 50/60 Hz (IEC 60947-2 szerint)
- 20 kA 440 V AC 50/60 Hz (IEC 60947-2 szerint)
- 10 kA 500 V AC 50/60 Hz (IEC 60947-2 szerint)
Kioldóegység adatok
Kioldóegység neve: TM-D
Kioldóegység technológia: Termikus-mágneses
Kioldóegység védelmi funkciók: LI
Kioldóegység névleges árama: 80 A 40 °C-on
Hosszú késleltetésű kioldás beállítási típusa Ir (termikus védelem): Állítható
Hosszú késleltetésű védelem kioldási beállítási tartománya [Ir]: 0,7...1 x In
Hosszú késleltetésű védelem késleltetés beállítási típusa tr: Fix
Semleges vezető védelmi beállítások: Nincs védelem (3D)
Pillanatnyi kioldás beállítási típusa Ii: Fix
Pillanatnyi védelem kioldási beállítási tartománya [Ii]: 1000 A
Földzárlat-védelem: Nincs
Fizikai jellemzők
Kezelés módja: Kapcsolókar
Megszakító rögzítési módja: Rögzített
Névleges szigetelési feszültség [Ui]: 800 V AC 50/60 Hz
Névleges lökőfeszültség-állóság [Uimp]: 8 kV
Mechanikai élettartam: 20000 ciklus
Elektromos élettartam:
- 20000 ciklus 440 V In/2
- 10000 ciklus 440 V In
- 10000 ciklus 690 V In/2
- 5000 ciklus 690 V In
Teljesítmény-disszipáció pólusonként: 5,8 W
Szerelési adatok
Szerelési alap: Hátlap
Szerelési pozíció: Vízszintes és függőleges, hátsó felületén fekve
Felső csatlakozás: Elölről
Alsó csatlakozás: Elölről
Csatlakozó kapcsok:
- 1 Everlink kapocs 2,5...95 mm², merev vagy sodrott alumínium/réz vezetékhez
- 1 Everlink kapocs 2,5...70 mm², rugalmas réz vezetékhez
Csatlakozási távolság:
- 35 mm távtartókkal
- 27 mm távtartók nélkül
9 mm osztás: 12 modul
Jelzések és kiegészítők
Helyi jelzés: Zöld jelzőzászló a segédérintkezők jelenlétének jelzésére
Villamos segédegységek számára rendelkezésre álló helyek:
- 1 hely OF segédkapcsoló számára
- 1 hely SD riasztó kapcsoló számára
- 1 hely MN vagy MX feszültségkioldó számára
Méretek és környezeti feltételek
Szélesség (Sz): 108 mm
Magasság (M): 137 mm
Mélység (Mé): 80 mm
Szín: Szürke (RAL 7016)
Szabványok: EN/IEC 60947-2
Túlfeszültségi kategória: III
Érintésvédelmi osztály: II. osztály az előlapon
Szennyezési fokozat: 3 az IEC 60664-1 szerint
IP védettségi fokozat: IP40 az IEC 60529 szerint
IK ütésállósági fokozat: IK07 az IEC 62262 szerint
Környezeti üzemi hőmérséklet: -25...70 °C
Környezeti tárolási hőmérséklet: -50...85 °C
Relatív páratartalom: 0...95 %
Üzemeltetési magasság: 2000 m névleges teljesítménycsökkenés nélkül, 5000 m teljesítménycsökkenéssel
