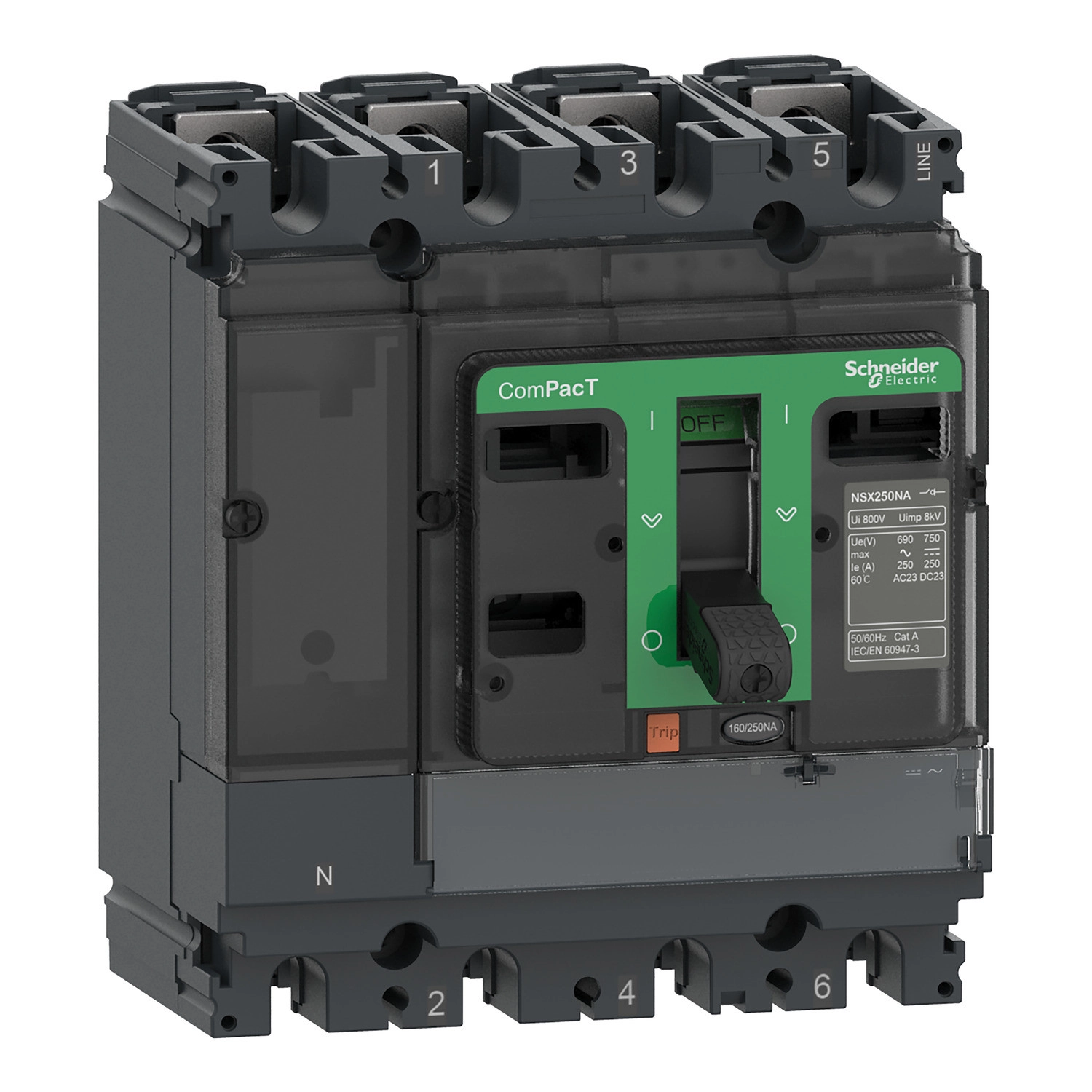

A Schneider Electric ComPacT NSX160NA egy 4 pólusú szakaszoló kapcsoló, mely kifejezetten elosztási alkalmazásokhoz lett tervezve. Ez a C164160S cikkszámú termék a ComPacT NSX termékcsalád tagja, amely megbízható és hatékony megoldást kínál az elektromos rendszerek biztonságos leválasztásához.
A készülék fő műszaki paraméterei között szerepel a 160 amperes konvencionális szabad levegőn mért hőáram (Ith) 50 °C környezeti hőmérsékleten. A névleges üzemi áram (Ie) AC-22A és AC-23A kategóriában egyaránt 160 A 50/60 Hz frekvencián, 220-690 V feszültségtartományban. DC alkalmazásban különböző konfigurációkban használható: DC-22A és DC-23A kategóriában 160 A 250 V feszültségen 1 pólussal, 500 V feszültségen 2 pólussal sorba kapcsolva, valamint 750 V feszültségen 3 pólussal sorba kapcsolva. A névleges üzemi feszültség (Ue) AC hálózaton 690 V 50/60 Hz, DC hálózaton pedig pólusszámtól függően 250 V, 500 V vagy 750 V. A kapcsoló megfelel az EN/IEC 60947-3 szabvány szerinti leválasztási követelményeknek.
A ComPacT NSX160NA szakaszoló kapcsoló számos előnyös műszaki tulajdonsággal rendelkezik. Érintkezőállás jelzővel van ellátva, ami lehetővé teszi a kapcsolási állapot egyértelmű vizuális ellenőrzését. A készülék rögzített kivitelű és karos működtetésű. Névleges rövid idejű áramerőssége (Icw) különböző időtartamokra: 2,5 kA 1 másodpercig, 2,5 kA 3 másodpercig, valamint 0,96 kA 20 másodpercig. A névleges zárlati bekapcsolóképesség (Icm) 330 kA felső védelmi kismegszakítóval, míg önmagában a szakaszoló kapcsolóé 3,6 kA. A szigetelési feszültség (Ui) 800 V AC 50/60 Hz, míg a névleges lökőfeszültség-állóság (Uimp) 8 kV.
A termék mechanikai tartóssága 40000 kapcsolási ciklus, míg az elektromos élettartam terheléstől és feszültségtől függően változik: AC hálózaton 440 V feszültségen fél terhelésnél 30000 ciklus, teljes terhelésnél 15000 ciklus; 690 V feszültségen fél terhelésnél 10000 ciklus, teljes terhelésnél 5000 ciklus. DC hálózaton hasonlóan változik a terheléstől és feszültségtől függően. A kapcsoló méretei: szélesség (W) 140 mm, magasság (H) 161 mm, mélység (D) 86 mm. Védettsége IP40 az IEC 60529 szerint, ütésállósága IK07 az IEC 62262 szerint. Szennyezettségi foka 3 az IEC 60664-1 szerint, és működési hőmérséklet-tartománya -25°C-tól +70°C-ig terjed. A Schneider Electric ComPacT NSX160NA egy professzionális minőségű, megbízható és sokoldalú kapcsoló, amely ideális választás elosztóhálózatok szakaszolására és biztonságos leválasztására.
Schneider Electric ComPacT NSX160NA 4 pólusú szakaszoló kapcsoló műszaki adatok
Általános adatok
Termékcsalád: ComPacT
Terméknév: ComPacT NSX
Eszköz rövid neve: NSX160NA
Termék vagy komponens típusa: Szakaszoló kapcsoló
Eszköz alkalmazása: Elosztás
Pólusok leírása: 4P
Elektromos jellemzők
Konvencionális szabad levegőn mért hőáram [Ith]: 160 A 50 °C-on
Névleges üzemi áram [Ie]:
AC-22A: 160 A AC 50/60 Hz 220...690 V
AC-23A: 160 A AC 50/60 Hz 220...690 V
DC-22A: 160 A DC 250 V 1 pólus
DC-22A: 160 A DC 500 V 2 pólus sorba kapcsolva
DC-23A: 160 A DC 250 V 1 pólus
DC-23A: 160 A DC 500 V 2 pólus sorba kapcsolva
DC-22A: 160 A DC 750 V 3 pólus sorba kapcsolva
DC-23A: 160 A DC 750 V 3 pólus sorba kapcsolva
Névleges üzemi feszültség [Ue]:
690 V AC 50/60 Hz
750 V DC 3 pólus sorba kapcsolva
500 V DC 2 pólus sorba kapcsolva
250 V DC 1 pólus
Hálózat típusa: AC, DC
Leválasztásra alkalmas: Igen, megfelel az EN/IEC 60947-3 szabványnak
Felhasználási kategória: AC-22A, AC-23A, DC-22A, DC-23A
Megszakítóképességi kód: NA
Érintkezőállás jelző: Igen
Látható megszakítás: Nem
Felszerelési mód: Fix
Névleges rövid idejű áramerősség [Icw]:
2,5 kA 1 másodpercig
2,5 kA 3 másodpercig
0,96 kA 20 másodpercig
Névleges zárlati bekapcsolóképesség [Icm]:
330 kA felső védelmi kismegszakítóval
3,6 kA önálló szakaszoló kapcsolóként
Vezérlés típusa: Karos
Névleges szigetelési feszültség [Ui]: 800 V AC 50/60 Hz
Névleges lökőfeszültség-állóság [Uimp]: 8 kV
Mechanikai jellemzők
Rögzítési felület: Hátlap
Felső csatlakozás: Elülső
Alsó csatlakozás: Elülső
Csatlakozási távolság: 35 mm
Mechanikai élettartam: 40000 ciklus
Elektromos élettartam:
AC-22A: 30000 ciklus 440 V AC 50/60 Hz In/2
AC-23A: 30000 ciklus 440 V AC 50/60 Hz In/2
AC-22A: 15000 ciklus 440 V AC 50/60 Hz In
AC-23A: 15000 ciklus 440 V AC 50/60 Hz In
AC-22A: 10000 ciklus 690 V AC 50/60 Hz In/2
AC-23A: 10000 ciklus 690 V AC 50/60 Hz In/2
AC-22A: 5000 ciklus 690 V AC 50/60 Hz In
AC-23A: 5000 ciklus 690 V AC 50/60 Hz In
DC-22A: 10000 ciklus 250 V DC In/2 (1 pólus)
DC-23A: 10000 ciklus 250 V DC In/2 (1 pólus)
DC-22A: 5000 ciklus 500 V DC In (2 pólus sorba kapcsolva)
DC-23A: 5000 ciklus 500 V DC In (2 pólus sorba kapcsolva)
Méretek
Szélesség (W): 140 mm
Magasság (H): 161 mm
Mélység (D): 86 mm
Környezeti jellemzők
IP védettségi fokozat: IP40 az IEC 60529 szerint
IK ütésállósági fokozat: IK07 az IEC 62262 szerint
Elektromos érintésvédelmi osztály: II. osztály
Szennyezettségi fok: 3 az IEC 60664-1 szerint
Üzemi környezeti hőmérséklet: -25...70 °C
Tárolási környezeti hőmérséklet: -50...85 °C
Szabványok
EN/IEC 60947-1
EN/IEC 60947-3
