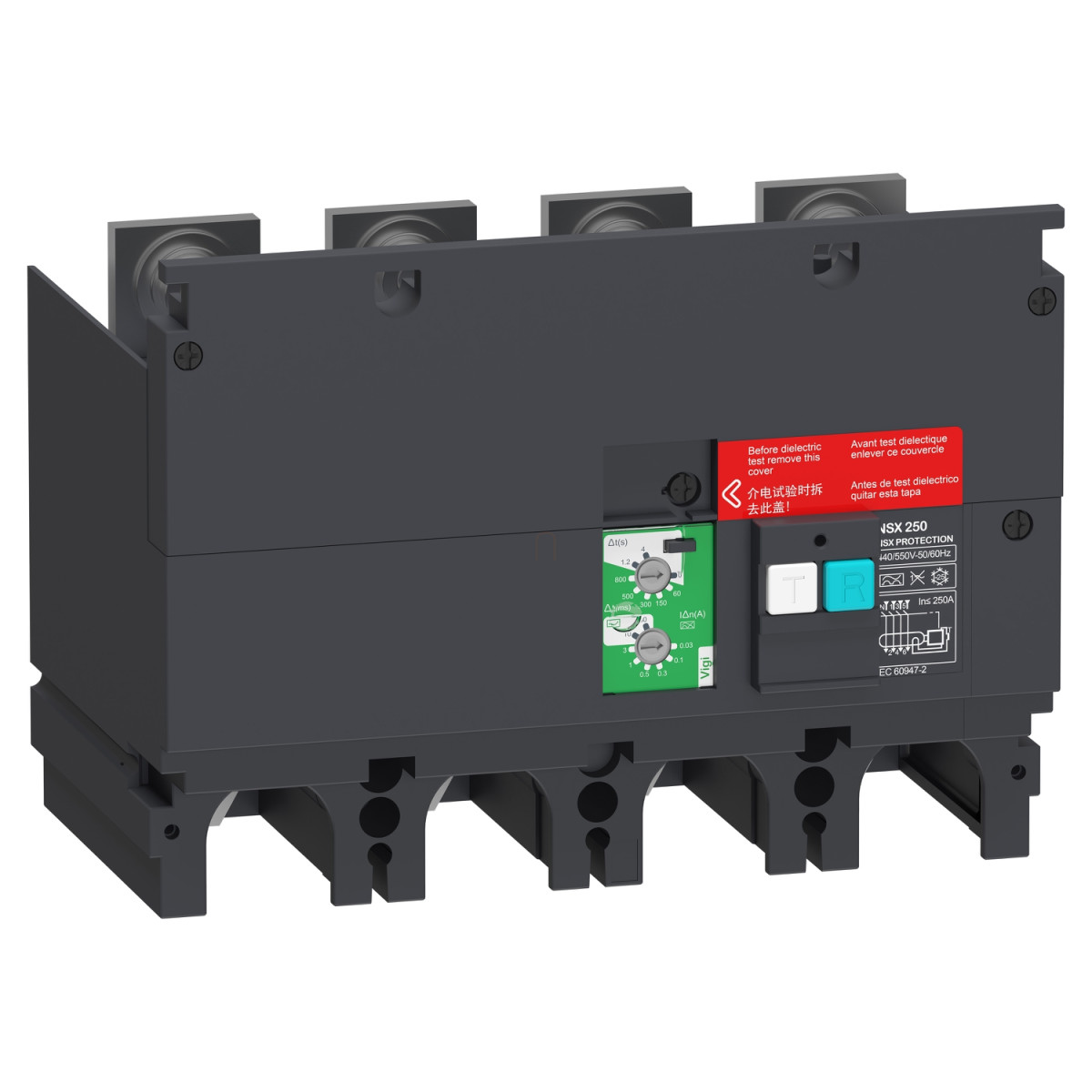

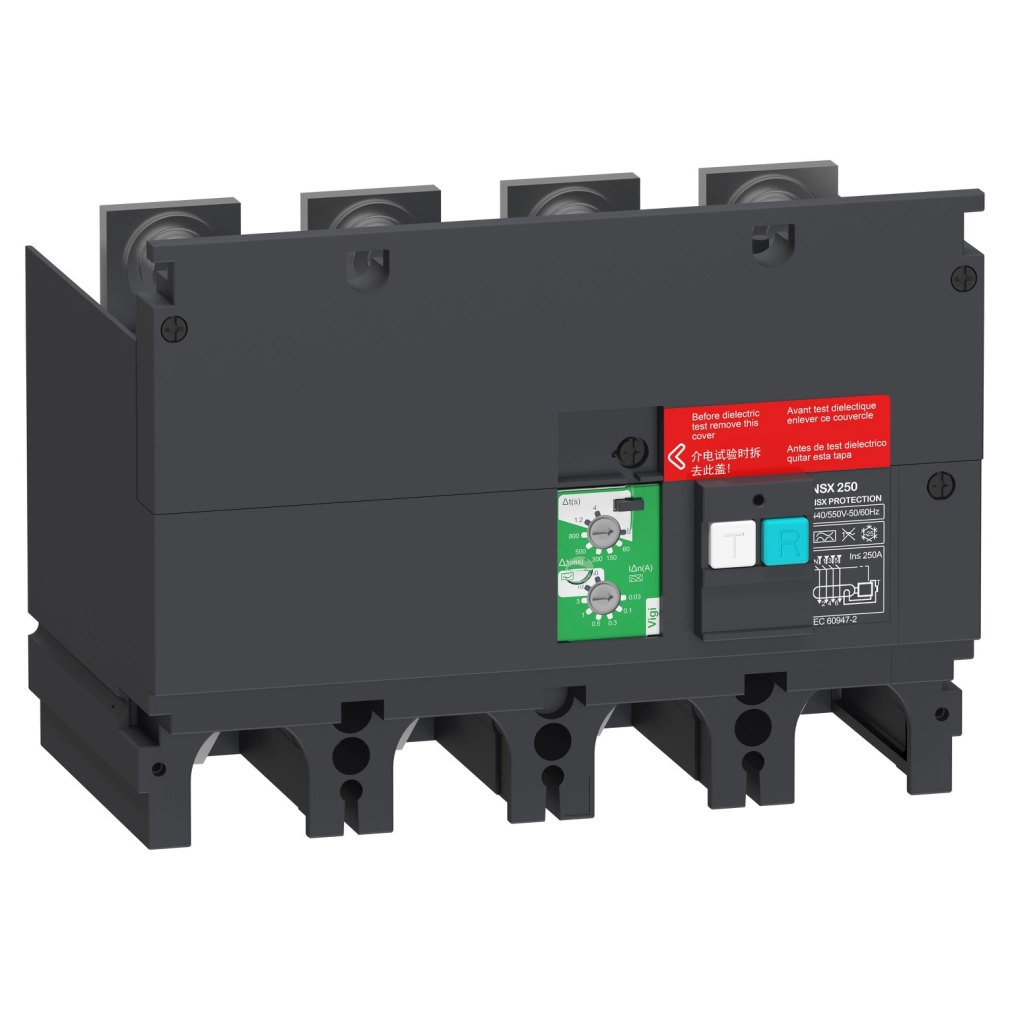

A Schneider Electric VigiPacT LV429495 Earth-leakage add-on protection module a ComPacT NSX sorozat kiemelkedő áramvédelmi kiegészítője, amely maximális biztonságot nyújt mind ipari, mind kereskedelmi villamos rendszerekben. Ez a 4 pólusú kiegészítő modul a ComPacT NSX100...250 megszakítókkal kompatibilis, és kiválóan alkalmazható különböző elektromos vezetékezési megoldásokhoz.
A VigiPacT modul különleges tulajdonsága a rendkívül rugalmas beállítási lehetőségek. A maradékáram-érzékenység széles tartományban állítható, a különösen érzékeny 0,03 A-től egészen a 30 A-ig, többféle opciót kínálva mind Class A, mind Class AC védelmi osztályokban. A Class A védelem különösen hatékony a pulzáló egyenáramú komponenseket is tartalmazó hibaáramok esetén, míg a Class AC védelem a szinuszos váltakozó hibaáramok ellen nyújt megfelelő védelmet. Az érzékenységi szintek pontosan beállíthatók: Class A esetén 0,03 A, 0,1 A, 0,3 A, 0,5 A, 1 A vagy 3 A értékekre, míg Class AC esetén választható a 10 A vagy 30 A.
A VigiPacT LV429495 különlegessége továbbá, hogy a maradékáram-késleltetési idő is állítható, biztosítva ezzel a szelektív védelem lehetőségét összetett hálózatokban. A késleltetési idő 0 ms-tól egészen 4 másodpercig állítható (0 ms, 60 ms, 150 ms, 300 ms, 500 ms, 800 ms, 1,2 s és 4 s értékeken), ami rendkívül rugalmas védelmi stratégiát tesz lehetővé, minimalizálva a felesleges lekapcsolásokat. A maximális megszakítási idő 800 ms, amely biztosítja a gyors reagálást valódi hibaáram esetén.
A Schneider Electric VigiPacT LV429495 modul széles üzemi feszültségtartománnyal rendelkezik, 440-550 V AC 50/60 Hz között működik, megfelelve az IEC 60947-2 szabvány előírásainak. A 250 A névleges áramerősség és a IV-es túlfeszültség-védelmi kategória tovább erősíti a termék robusztusságát. Elektromos áramütés elleni védelmi osztálya Class II, ami fokozott biztonságot jelent a felhasználók számára. A modul AC hálózatokhoz használható, és 50/60 Hz hálózati frekvencián működik megfelelően.
Schneider Electric Compact NSX <630 - LV429495 -Vigi 440-550V 4P, NSX250 műszaki adatok
Fő jellemzők
Termékcsalád: ComPacT NSX100...250 / ComPact NSX100...250
Eszköz rövid neve: VigiPacT
Termék vagy komponens típusa: Vigi kiegészítő
Eszköz alkalmazása: Vezetékezés
Kompatibilitás: ComPacT ComPacT NSX250 megszakító / ComPact ComPact NSX250 megszakító
Pólusok leírása: 4P
Névleges áram: 250 A
Hibaáram-védelem
Hibaáram-védelmi osztály: A osztály, AC osztály
Maradék hibaáram-érzékenység beállítási típusa: Állítható
Hibaáram-érzékenység: 0,03 A A osztály esetén, 0,1 A A osztály esetén, 0,3 A A osztály esetén, 0,5 A A osztály esetén, 1 A A osztály esetén, 3 A A osztály esetén, 10 A AC osztály esetén, 30 A AC osztály esetén
Maradék hibaáram-késleltetés beállítási típusa: Állítható
Maradék hibaáram-késleltetés beállítás: 0 ms, 60 ms, 150 ms, 300 ms, 500 ms, 800 ms, 1,2 s, 4 s
Kiegészítő információk
Hálózat típusa: AC
Hálózati frekvencia: 50/60 Hz
Névleges üzemi feszültség: 440...550 V AC 50/60 Hz, IEC 60947-2 szabványnak megfelelően
Hibaáram-védelem: Van
Maximális megszakítási idő: 800 ms
Túlfeszültség kategória: IV
Környezet
Áramütés elleni védelmi osztály: II. osztály
Szabványok
IEC 60947-2
