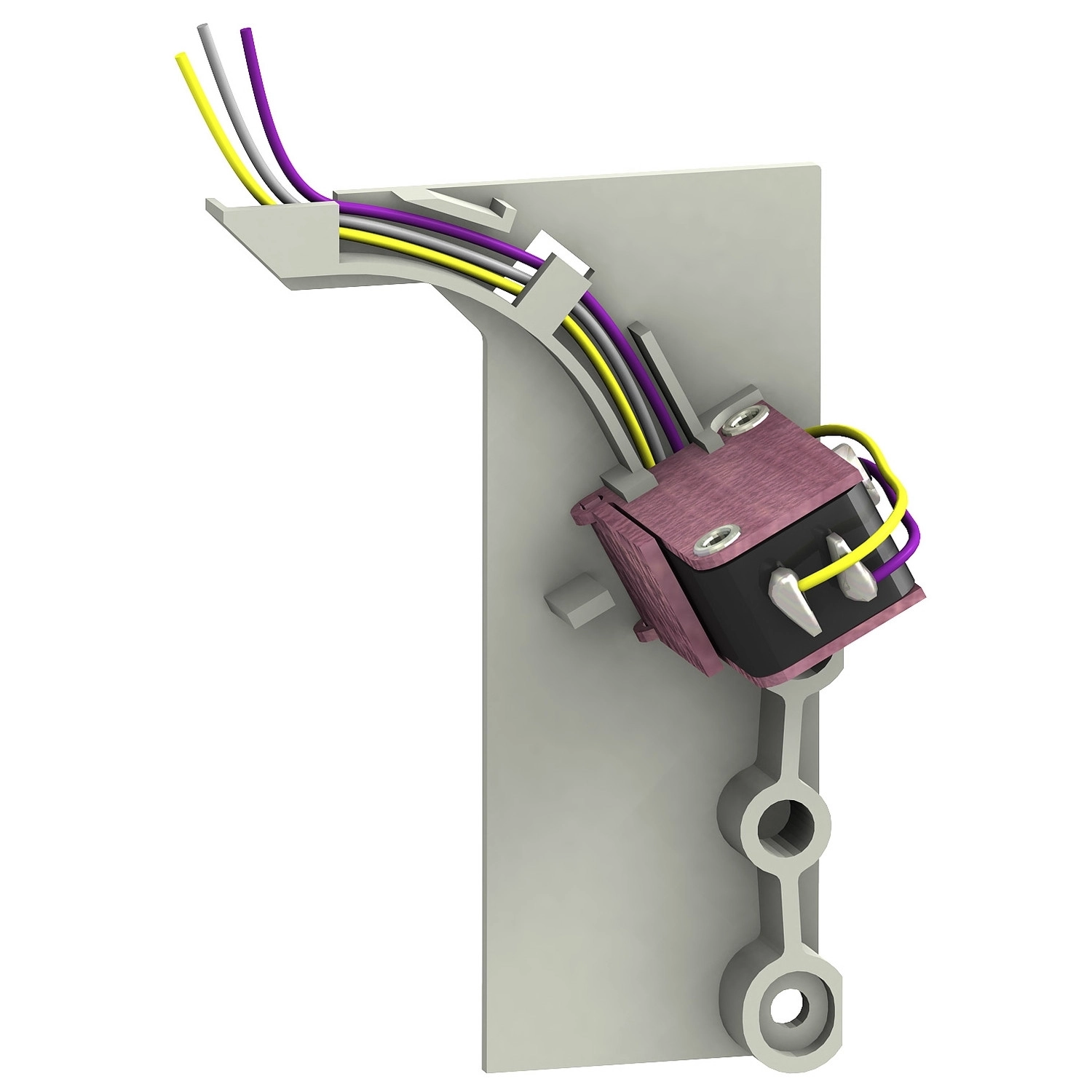

A Schneider Electric ComPacT NSX standard early break contact (LV432605) egy nagy teljesítményű segédérintkező, amely kifejezetten a ComPacT NSX400...630 és NSX400...630 DC megszakítócsaládokhoz lett kifejlesztve. Ez a standard segédérintkező típus egy előresiető (early-break) jelzőérintkezővel rendelkezik a rotary handle CAO pozícióban, és 1 átváltó (changeover) érintkezővel van ellátva, ami kiemelkedő rugalmasságot biztosít a vezérlési alkalmazásokban.
A segédérintkező kompatibilitása kiterjed a ComPacT NSX400, ComPacT NSX630, ComPacT Compact NSX400 DC, ComPacT Compact NSX630 DC, valamint a PowerPact PowerPact L sorozatokkal. Elsődleges felhasználási területe a vezérlési funkciók megvalósítása, ahol az előresiető érintkezők segítségével időben előre jelezhető a megszakító állapotának változása. A termék kivitele fiókozható (drawout), ami megkönnyíti a telepítést, karbantartást és az esetleges cserét.
A LV432605 jelű segédérintkező terhelhetősége figyelemre méltó: 6A hagyományos, szabad levegőn mért termikus áramot képes kezelni. Részletes villamos jellemzői között megtalálható a különböző szabványos terhelési kategóriákhoz tartozó névleges üzemi áram is. AC-12 kategóriában (ellenállásos és félvezetős terhelések vezérlése elektronikus eszközökkel) a termék teljes 6A-es terhelhetőséggel rendelkezik szinte minden szabványos váltakozó feszültségszinten (24V, 48V, 110V, 220/240V, 380/440V, 480V, 660/690V). Az AC-15 kategóriában (elektromágneses terhelések vezérlése) a terhelhetőség a feszültségtől függően változik: 110V-nál 5A, 220/240V-nál 4A, míg 660/690V-nál már csak 0,1A. Hasonlóképpen, egyenáramú alkalmazások esetén (DC-12 és DC-14 kategóriák) a terhelhetőség 0,03A és 6A között változik a feszültségszinttől függően. A minimális terhelés értéke 100 mA 24V egyenfeszültségen.
Schneider Electric ComPacT NSX (2021) - LV432605 -1 jelző segédérintkezők 1 előresiető érintkező műszaki adatok
Fő jellemzők
Termékcsalád: ComPacT NSX400...630, ComPacT NSX400...630 DC
Sorozat: ComPacT
Rövid megnevezés: előresiető érintkező
Termék vagy komponens típusa: Segédérintkező
Eszköz alkalmazás: Vezérlés
Kompatibilitás: ComPacT ComPacT NSX400, ComPacT ComPacT NSX630, ComPacT Compact NSX400 DC, ComPacT Compact NSX630 DC, PowerPact PowerPact L
Kiegészítő jellemzők
Segédérintkező típusa: Standard
Segédérintkező működése: Előresiető
Szerelési mód: Fiókozható
Hagyományos szabad levegőn mért termikus áram: 6 A
Névleges üzemi áram:
AC-12: 6 A 110 V AC 50/60 Hz-nél
AC-12: 6 A 220/240 V AC 50/60 Hz-nél
AC-12: 6 A 24 V AC 50/60 Hz-nél
AC-12: 6 A 380/440 V AC 50/60 Hz-nél
AC-12: 6 A 48 V AC 50/60 Hz-nél
AC-12: 6 A 480 V AC 50/60 Hz-nél
AC-12: 6 A 660/690 V AC 50/60 Hz-nél
AC-15: 0,1 A 660/690 V AC 50/60 Hz-nél
AC-15: 1,5 A 480 V AC 50/60 Hz-nél
AC-15: 2 A 380/440 V AC 50/60 Hz-nél
AC-15: 4 A 220/240 V AC 50/60 Hz-nél
AC-15: 5 A 110 V AC 50/60 Hz-nél
AC-15: 6 A 24 V AC 50/60 Hz-nél
AC-15: 6 A 48 V AC 50/60 Hz-nél
DC-12: 0,3 A 250 V DC-nél
DC-12: 0,6 A 110 V DC-nél
DC-12: 2,5 A 48 V DC-nél
DC-12: 6 A 24 V DC-nél
DC-14: 0,03 A 250 V DC-nél
DC-14: 0,05 A 110 V DC-nél
DC-14: 0,2 A 48 V DC-nél
DC-14: 1 A 24 V DC-nél
Minimális terhelés: 100 mA 24 V DC-nél
