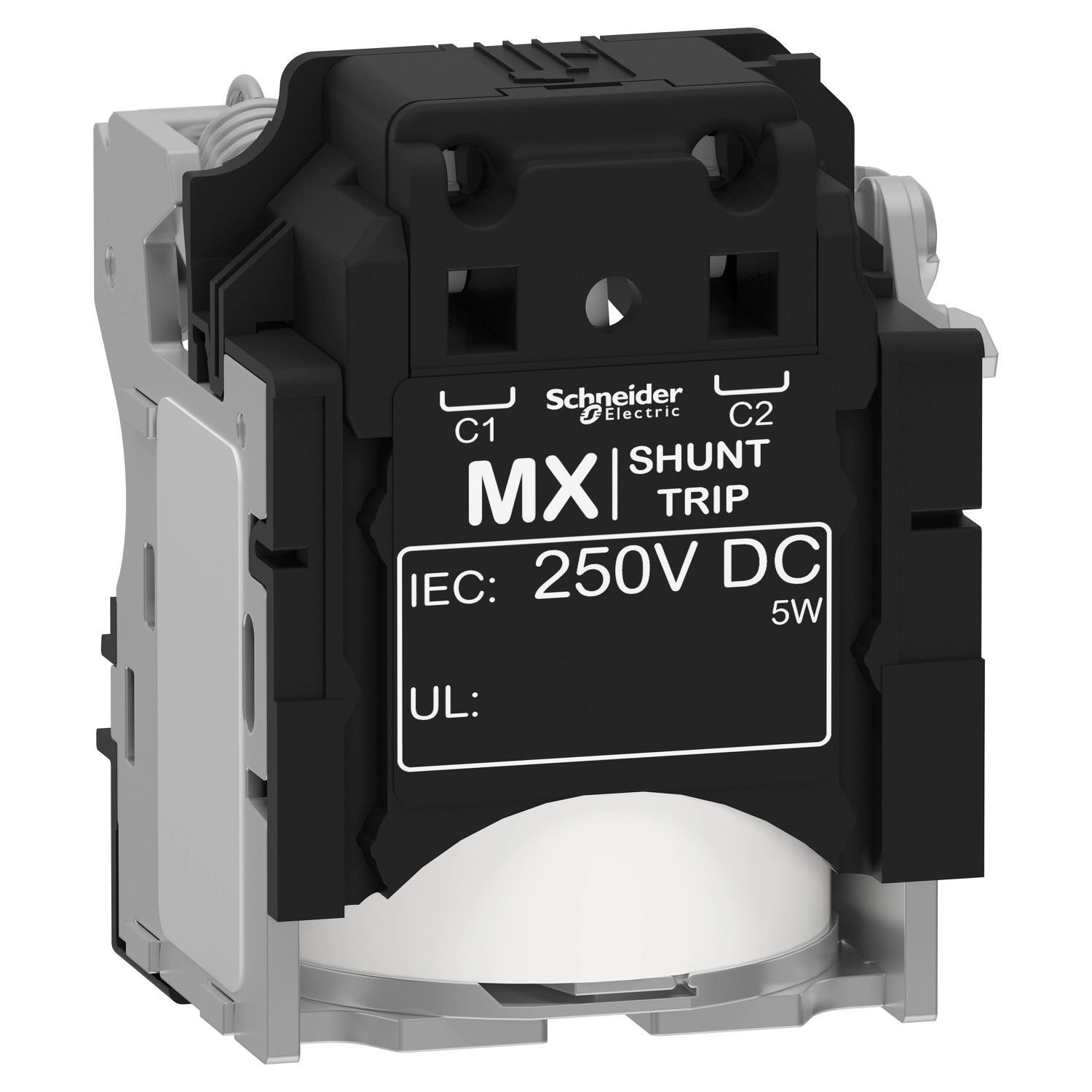

A Schneider Electric LV429394 cikkszámú MX (munkaáramú) kioldója egy speciálisan tervezett feszültségkioldó, amely ComPacT NSX sorozatú megszakítókhoz használható. Ez a 250 V DC vezérlőfeszültségű shunt trip release (nyitótekercs) eszköz kulcsfontosságú szerepet tölt be az elektromos rendszerek biztonságos és megbízható működtetésében.
A MX kioldó telepítése rendkívül egyszerű a csavarmentes rugós csatlakozóknak köszönhetően, amelyek 0,5-1,5 mm² keresztmetszetű (AWG 20-16) vezetékeket fogadnak. Ez a megoldás nemcsak gyorsabbá teszi a telepítést, de hosszú távon megbízhatóbb kapcsolatot biztosít a hagyományos csavaros kötésekhez képest, mivel kiküszöböli a csavarlazulásból eredő problémákat. A vezetékek előkészítésekor mindössze 7 mm szigetelést kell eltávolítani, ami tovább egyszerűsíti a szerelési folyamatot. A készülék széles kompatibilitási körrel rendelkezik, hiszen a ComPacT NSX100-250, ComPacT NSX400-630 sorozatokon túl használható a DC változatokkal és a PV (fotovoltaikus) alkalmazásokra tervezett modellekkel is, valamint EasyPact CVS és PowerPact Multistandard megszakítókkal is kompatibilis.
Működési szempontból kiemelendő, hogy a kioldó 0,7-1,1 x Un nyitási küszöbértékkel rendelkezik, ami biztosítja a megbízható működést még a névlegestől eltérő vezérlőfeszültség esetén is. A 50 milliszekundumos válaszidő rendkívül gyors reakciót tesz lehetővé vészhelyzet esetén, ami kritikus fontosságú lehet személyi és vagyonvédelem szempontjából. Az eszköz vezérlőjele lehet folyamatos (maintained) vagy impulzus jellegű, az impulzus minimális időtartama 20 milliszekundum. Ez a rugalmasság különböző vezérlési stratégiák és automatizálási rendszerek integrációját teszi lehetővé. A kioldó bekapcsolási teljesítménye 10 W, ami figyelembe veendő a vezérlőrendszer méretezésekor.
Schneider Electric ComPacT NSX (2021) - LV429394 -MX 250 V DC munkaáramú kioldó NSX100–630 műszaki adatok
Fő tulajdonságok
Termékcsalád: ComPacT
Terméksorozat: ComPacT NSX100...250, ComPacT NSX400...630 (DC és PV változatokkal)
Készülék rövid neve: MX
Termék típusa: Feszültség kioldó
Alkalmazás: Vezérlés
Feszültség kioldó típusa: Nyitótekercs, shunt trip release
Műszaki specifikációk
Vezérlőáramkör feszültsége [Uc]: 250 V DC
Működési küszöb: 0,7...1,1 x Un nyitási
Válaszidő: 50 ms
Vezérlőjel típusa: Folyamatos vagy impulzus
Impulzus időtartama: >= 20 ms
Bekapcsolási teljesítmény: 10 W
Segédcsatlakozó kialakítása: Rugós csatlakozó 0,5...1,5 mm² (AWG 20...AWG 16)
Vezeték csupaszolási hossz: 7 mm
Kompatibilitás
ComPacT ComPacT NSX
ComPacT ComPacT NSX DC
ComPact ComPact NSX
ComPact ComPact NSX DC
EasyPact EasyPact CVS
PowerPact PowerPact Multistandard
