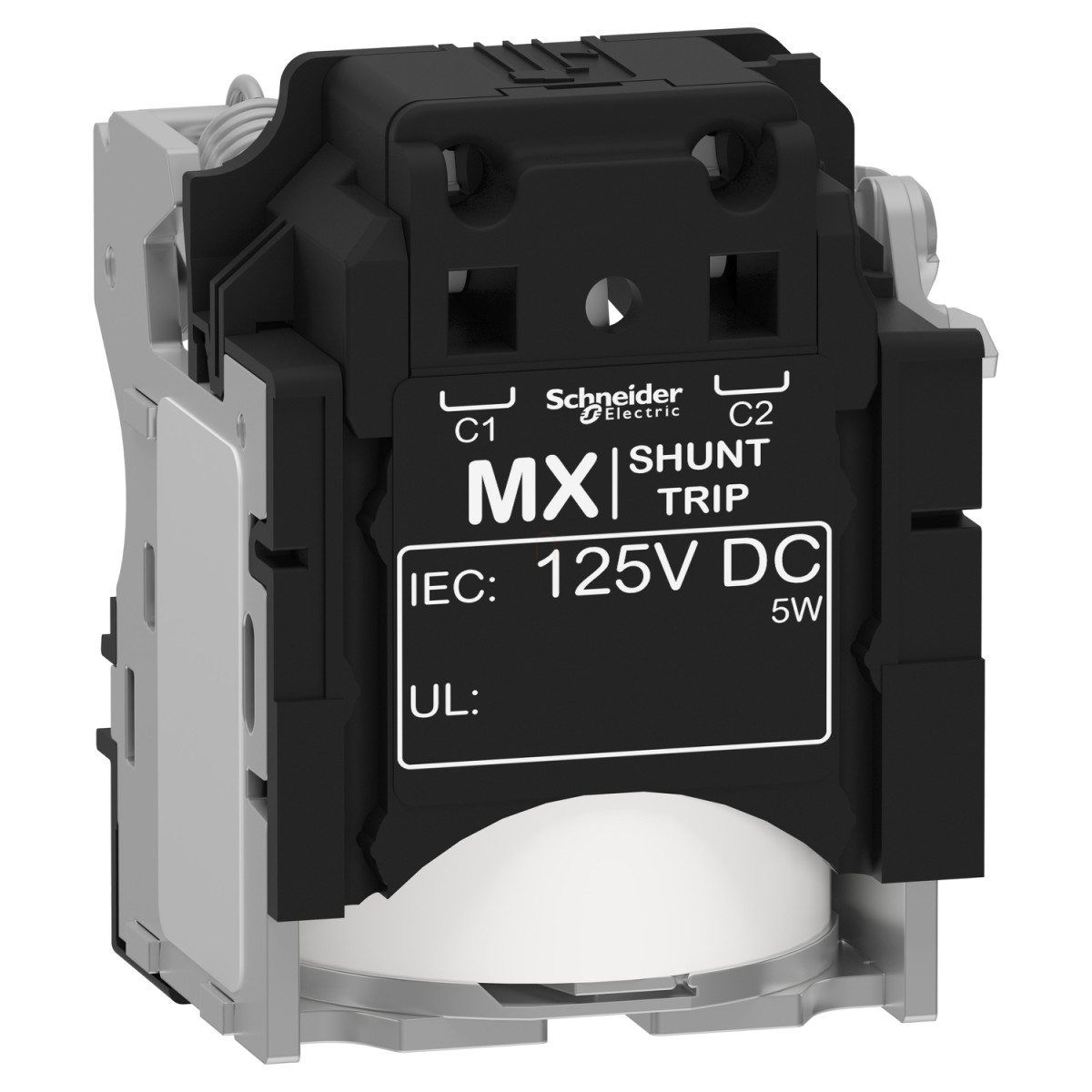

A Schneider Electric LV429393 cikkszámú MX munkaáramú kioldó egy nagy teljesítményű elektromos alkatrész, amelyet kifejezetten a ComPacT NSX termékcsaládhoz fejlesztettek. Ez a 125V DC tápfeszültségű shunt trip release egység lehetővé teszi a megszakító távoli vezérlését és nyitását vészhelyzet vagy más szükséges beavatkozás esetén. A termék különlegessége a csavarmentes rugós csatlakozók rendszere, amely jelentősen megkönnyíti és felgyorsítja a telepítési folyamatot.
A MX kioldó kifejezetten a ComPacT NSX100...250, ComPacT NSX400...630 és ezek DC valamint DC PV változataihoz lett kifejlesztve, de kompatibilis a ComPact NSX, ComPact NSX DC, EasyPact CVS és PowerPact Multistandard termékcsaládokkal is. A nyitási parancs lehet folyamatos vagy impulzus jellegű, melynek minimum időtartama legalább 20 ms kell legyen. A termék működési küszöbe 0,7...1,1 x Un nyitásnál, amely garantálja a megbízható működést még változó feszültségszintek esetén is. A válaszidő rendkívül gyors, mindössze 50 ms, ami kritikus alkalmazásokban is megfelelő védelmet biztosít.
A műszaki paramétereket tekintve, a kioldó bekapcsolási teljesítménye 10 W, a segédcsatlakozók rugós kialakításúak és 0,5...1,5 mm² (AWG 20...AWG 16) keresztmetszetű vezetékek fogadására alkalmasak. A vezetékcsupaszítási hossz 7 mm, ami precíz illesztést tesz lehetővé. Az LV429393 shunt trip release tökéletes választás olyan ipari, kereskedelmi vagy energetikai alkalmazásokhoz, ahol gyors, megbízható távoli kioldásra van szükség a villamos berendezések védelmében.
A termék működése egyszerű és hatékony: amikor a vezérlőáramkör feszültséget kap (akár folyamatosan, akár impulzus formájában), a kioldó aktiválódik és automatikusan nyitja a megszakítót. Ez a funkció különösen hasznos vészleállító rendszerekben, biztonsági áramkörökben, vagy olyan helyzetekben, amikor távoli helyről kell áramtalanítani egy rendszert. A ComPacT NSX termékcsalád tagjaként a Schneider Electric szigorú minőségi szabványoknak megfelelően készül, hosszú élettartamot és megbízható működést biztosítva.
Schneider Electric ComPacT NSX (2021) - LV429393 -MX 125 V DC munkaáramú kioldó NSX100–630 műszaki adatok
Termékjellemzők
Gyártó: Schneider Electric
Termékcsalád: ComPacT
Gyártói cikkszám: LV429393
Eszköz rövid neve: MX
Termék vagy komponens típus: Feszültség kioldó
Eszköz alkalmazás: Vezérlés
Feszültség kioldó típusa: Nyitó tekercs, Shunt trip kioldó
Elektromos jellemzők
Vezérlőáramkör feszültsége [Uc]: 125 V DC
Működési küszöb: 0,7...1,1 x Un nyitásnál
Válaszidő: 50 ms
Vezérlőjel típusa: Folyamatos, Impulzus
Impulzus időtartama: >= 20 ms
Bekapcsolási teljesítmény: 10 W
Csatlakozás
Segédcsatlakozó kapocs: Rugós 0,5…1,5 mm² (AWG 20...AWG 16)
Vezeték csupaszítási hossz: 7 mm
Kompatibilitás
Termékcsalád kompatibilitás: ComPacT ComPacT NSX, ComPacT ComPacT NSX DC, ComPact ComPact NSX, ComPact ComPact NSX DC, EasyPact EasyPact CVS, PowerPact PowerPact Multistandard
Konkrét termékcsalád kompatibilitás
ComPacT NSX100...250, ComPacT NSX100...250, ComPacT NSX400...630, ComPacT NSX400...630, ComPact NSX100...250 DC, ComPacT NSX100...250 DC, ComPact NSX100...250 DC PV, ComPacT NSX100...250 DC PV, ComPact NSX400...630 DC, ComPacT NSX400...630 DC, ComPact NSX400...630 DC PV, ComPacT NSX400...630 DC PV
