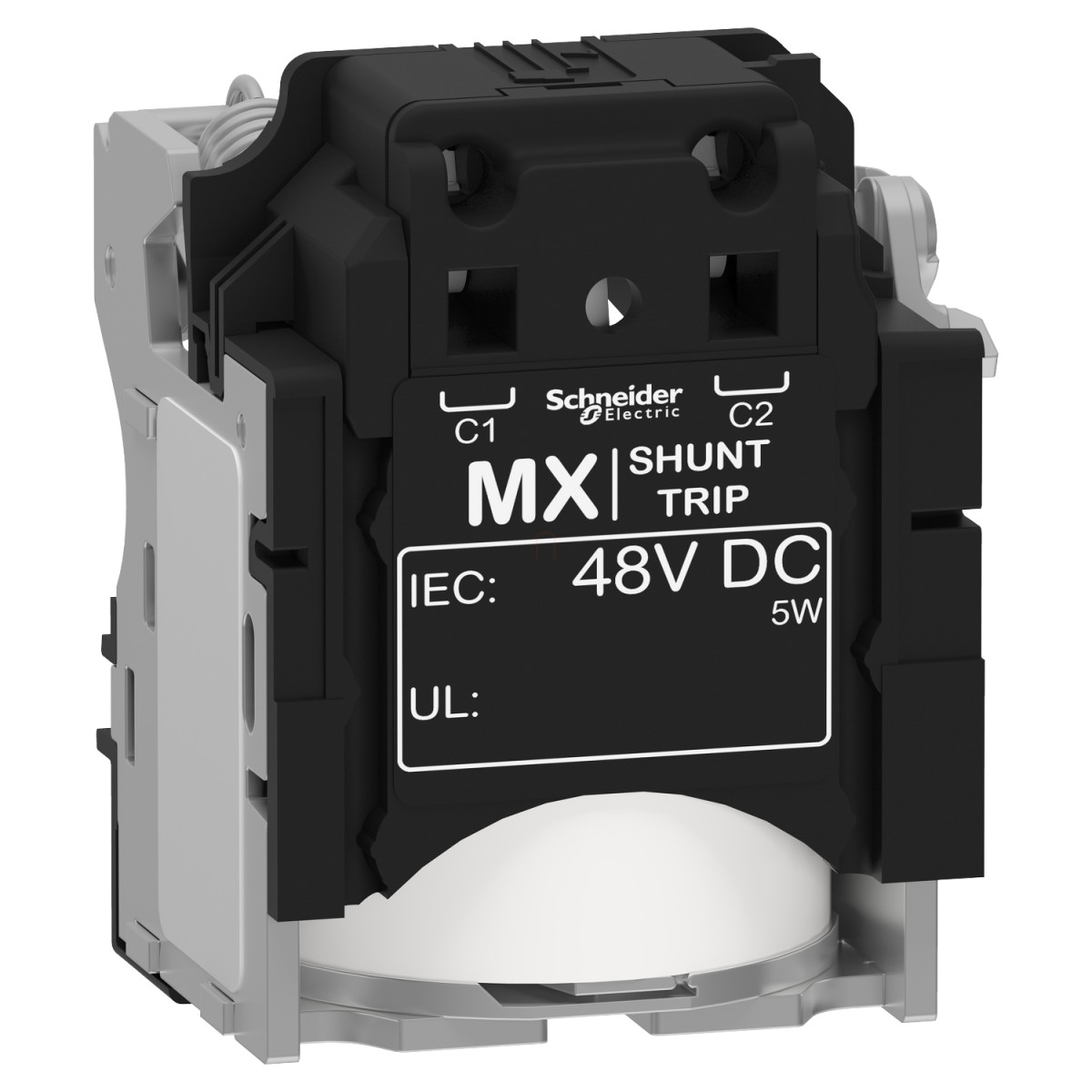

Az LV429392 cikkszámú Schneider Electric MX kioldóegység a ComPacT NSX megszakítócsaládhoz tervezett speciális nyitó funkciójú feszültségkioldó. Ez a 48V egyenáramú (DC) vezérlőfeszültséggel működő munkaáramú kioldó, csavarmentes rugós csatlakozásokkal rendelkezik, ami megkönnyíti a telepítést és karbantartást az ipari és kereskedelmi villamos elosztórendszerekben.
A Schneider Electric ComPacT NSX megszakítócsalád számos tagjával kompatibilis ez a MX jelölésű shunt trip kioldóegység, beleértve a ComPacT NSX100...250, ComPacT NSX400...630 sorozatokat, valamint ezek DC és DC PV változatait is. Ezen felül az EasyPact CVS és PowerPact Multistandard megszakítókkal is együttműködik. Az eszköz rendkívül gyors reagálású, mindössze 50 milliszekundumos válaszidővel, így kritikus védelmi funkciók ellátására is alkalmas, ahol a gyors lekapcsolás elengedhetetlen követelmény.
Működési szempontból a kioldó 0,7-1,1-szeres névleges vezérlőfeszültség tartományban aktiválódik, ami rugalmas alkalmazhatóságot biztosít változó hálózati körülmények között is. A vezérlőjelnek legalább 20 milliszekundumig fenn kell állnia a biztos működéshez, és mind impulzus jellegű, mind pedig tartós vezérlőjellel működtethető. Bekapcsolási teljesítményigénye mindössze 10 W. A csatlakoztatáshoz 0,5...1,5 mm² keresztmetszetű vezetékek használhatók (AWG 20...AWG 16), a vezetékek szükséges csupaszítási hossza 7 mm.
Fizikai kialakítását tekintve kompakt méretű, a csomagolás adatai alapján kis helyigénnyel rendelkezik (4,5×4,6×6,2 cm). A szerelvény különösen hasznos olyan alkalmazásokban, ahol távolról történő lekapcsolásra, vészleállításra vagy automatikus kioldásra van szükség. Ipari környezetben, energiaelosztó rendszerekben, valamint napelemes (PV) rendszerekben is megbízhatóan alkalmazható. Az MX kioldó használata jelentősen növeli a villamos kapcsolóberendezések rugalmasságát és védelmi képességeit, ami mind a berendezések, mind a személyek biztonságát szolgálja kritikus helyzetekben.
Schneider Electric ComPacT NSX (2021) - LV429392 -MX 48 V DC munkaáramú kioldó NSX100–630 műszaki adatok
Fő jellemzők
Termékvonal: ComPacT
Termékcsalád: ComPacT NSX100...250, ComPacT NSX400...630, valamint ezek DC és DC PV változatai
Eszköz rövid neve: MX
Termék típusa: Feszültségkioldó
Eszköz alkalmazása: Vezérlés
Feszültségkioldó típusa: Nyitó tekercs, Shunt trip kioldó
Vezérlőáramköri feszültség [Uc]: 48 V DC
Kompatibilitás: ComPacT ComPacT NSX, ComPacT ComPacT NSX DC, ComPact ComPact NSX, ComPact ComPact NSX DC, EasyPact EasyPact CVS, PowerPact PowerPact Multistandard
Kiegészítő információk
Működési küszöbérték: 0,7...1,1 x Un nyitás
Válaszidő: 50 ms
Vezérlőjel típusa: Impulzus, Tartós
Impulzus időtartama: >= 20 ms
Bekapcsolási teljesítmény: 10 W
Segédcsatlakozó kapocs: Rugós 0,5…1,5 mm² (AWG 20...AWG 16)
Vezeték csupaszítási hossz: 7 mm
