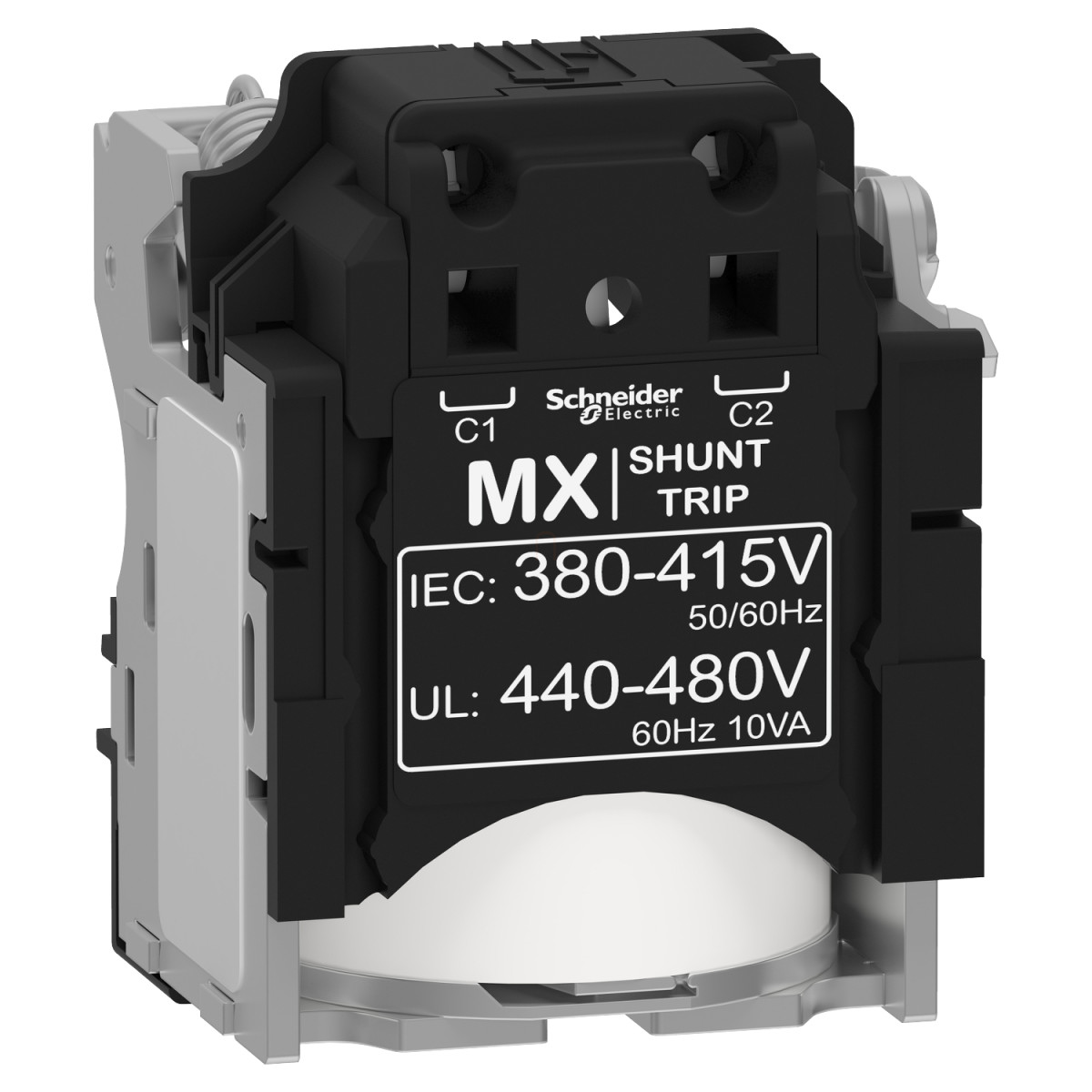

A Schneider Electric LV429388 cikkszámú MX munkaáramú (shunt trip) kioldója a ComPacT NSX megszakító családhoz egy rendkívül megbízható és nagy teljesítményű villamos biztonsági komponens, amely a legtöbb ipari és kereskedelmi alkalmazásban használható. Ez a feszültség kioldó különleges kiegészítője a ComPacT NSX100...250 és ComPacT NSX400...630 megszakítóknak, valamint ezek DC verzióinak, beleértve a PV (napelemes) alkalmazásokra tervezett változatokat is.
A MX kioldó elsődleges funkciója a megszakító távoli nyitása, amely különösen hasznos vészhelyzeti kikapcsolás, biztonsági rendszerek, vagy automatizált energiagazdálkodási rendszerek esetén. A készülék 380-415V AC 50Hz, illetve 440-480V AC 60Hz vezérlőfeszültségen működik, amely a legtöbb ipari hálózathoz illeszkedik. A működési küszöbérték 0,7-1,1 x Un, vagyis a névleges feszültség 70-110%-a között nyit, ami garantálja a megbízható működést még kissé instabil hálózati körülmények között is. A 50 milliszekundumos válaszideje rendkívül gyors reakciót biztosít, ami kritikus lehet vészhelyzeti alkalmazásokban.
A LV429388 kioldó támogatja mind a folyamatos, mind az impulzus jellegű vezérlést is, az impulzus minimális időtartamának 20 milliszekundumnak kell lennie a megbízható működéshez. A bekapcsolási teljesítménye 10 VA, ami viszonylag alacsony energiafogyasztást jelent. Az egyik kiemelkedő tulajdonsága a csavarmentes rugós csatlakozás, amely 0,5-1,5 mm² keresztmetszetű (AWG 20-16) vezetékekkel kompatibilis, és a 7 mm-es vezeték csupaszolási hossz előírásával gyors és egyszerű telepítést tesz lehetővé.
A MX kioldó széles kompatibilitási körrel rendelkezik, illeszkedik a ComPacT és ComPact NSX megszakító családok AC és DC verzióihoz, valamint az EasyPact CVS és PowerPact Multistandard sorozatokhoz is. Ez a rugalmasság lehetővé teszi, hogy különböző rendszerekben alkalmazható legyen, a 100A-tól egészen 630A-ig terjedő névleges áramú megszakítókkal. Az LV429388 tehát ideális választás olyan rendszerintegrátorok, panel építők és villamos tervezők számára, akik megbízható távoli kioldási funkciót szeretnének beépíteni alacsony- és középfeszültségű kapcsoló rendszereikbe, különösen olyan iparágakban, ahol a gyors és biztonságos áramtalanítás alapvető fontosságú.
Schneider Electric ComPacT NSX (2021) - LV429388 -MX 380–415 V 50/60 Hz 440–480 V 60 Hz munkaáramú kioldó NSX100–630 műszaki adatok
Főbb jellemzők
Termékcsalád: ComPacT
Termékcsalád részletezve: ComPacT NSX100...250, ComPacT NSX100...250, ComPact NSX400...630, ComPacT NSX400...630, ComPact NSX100...250 DC, ComPacT NSX100...250 DC, ComPact NSX100...250 DC PV, ComPacT NSX100...250 DC PV, ComPact NSX400...630 DC, ComPacT NSX400...630 DC, ComPact NSX400...630 DC PV, ComPacT NSX400...630 DC PV
Eszköz rövid neve: MX
Termék vagy komponens típus: Feszültség kioldó
Eszköz alkalmazás: Vezérlés
Feszültség kioldó típusa: Nyitó tekercs, Shunt trip kioldó
Villamos jellemzők
Vezérlőáramkör feszültsége [Uc]: 380...415 V AC 50 Hz, 440...480 V AC 60 Hz
Kompatibilitás: ComPacT ComPacT NSX, ComPacT ComPacT NSX DC, ComPact ComPact NSX, ComPact ComPact NSX DC, EasyPact EasyPact CVS, PowerPact PowerPact Multistandard
Kiegészítő jellemzők
Működési küszöbérték: 0.7...1.1 x Un nyitás
Válaszidő: 50 ms
Vezérlőjel típusa: Folyamatos, Impulzus
Impulzus időtartama: >= 20 ms
Bekapcsolási teljesítmény: 10 VA
Segédcsatlakozó típusa: Rugós 0.5…1.5 mm² (AWG 20...AWG 16)
Vezeték csupaszolási hossz: 7 mm
