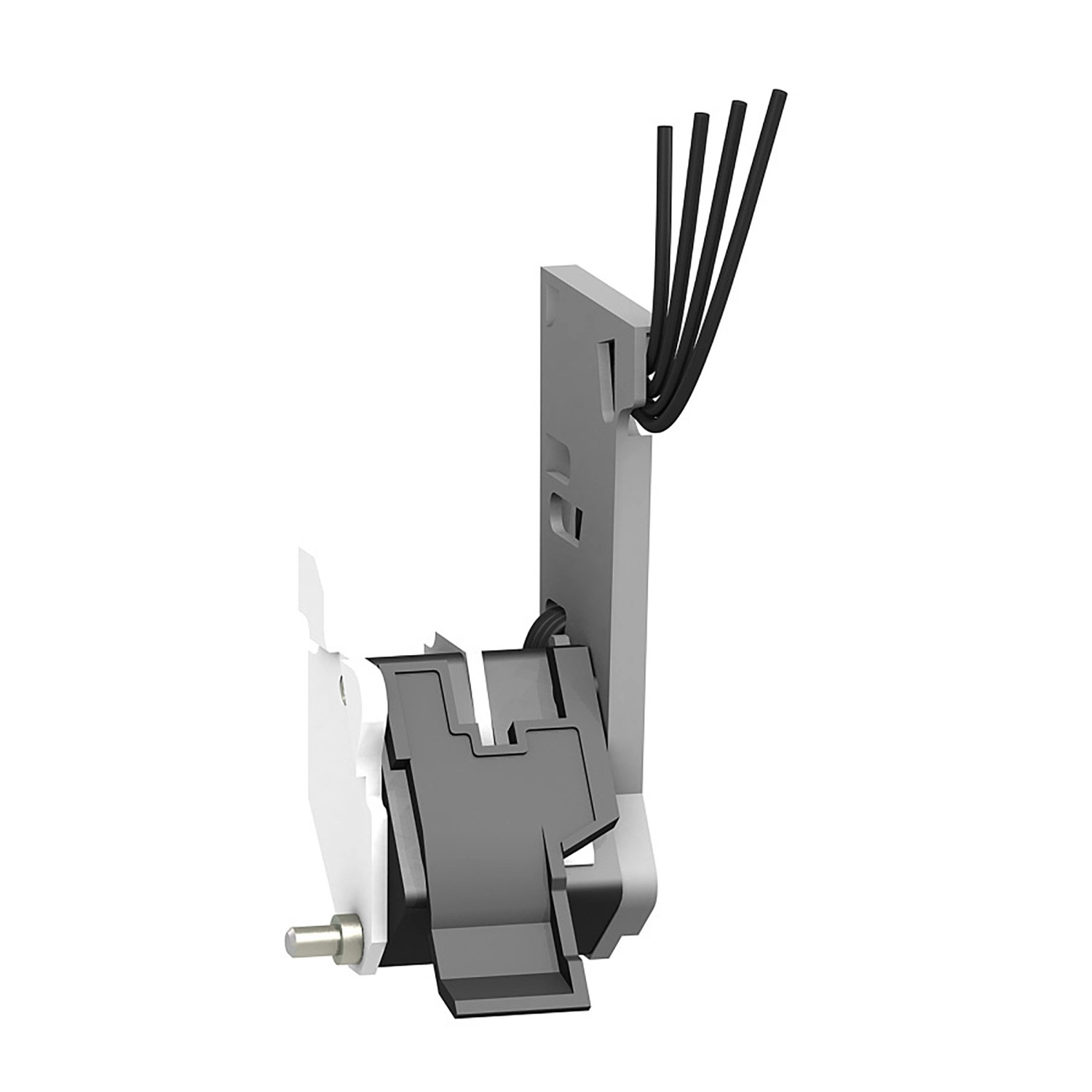

A Schneider Electric LV429346 típusú standard előresiető érintkezős segédérintkező a ComPact NSX termékcsalád fontos kiegészítő eleme, amely sokoldalú alkalmazhatóságot biztosít különféle vezérlési feladatokban. Ez a komponens a ComPact NSX100-tól NSX630-ig terjedő készülékekhez használható, és kifejezetten a CAF rotary forgókaros helyzetben alkalmazható két váltóérintkező típussal.
A termék rendkívüli kompatibilitási tartományának köszönhetően széles körben alkalmazható különböző Schneider Electric áramköri megszakítókhoz. Használható a ComPact NSX100...250, ComPact NSX100...250 DC, ComPact NSX400...630 és ComPact NSX400...630 DC típusokkal, valamint a PowerPact H, PowerPact J és PowerPact L sorozatokkal egyaránt. Ez a sokoldalúság teszi különösen értékessé az ipari és kereskedelmi villamos rendszerek tervezői és kivitelezői számára, hiszen többféle megszakítótípushoz is illeszthető egyetlen kiegészítő alkatrész.
Műszaki specifikációit tekintve a segédérintkező 6 amper konvencionális szabad levegős hőáramot képes kezelni, míg névleges üzemi árama különböző terhelési feltételek mellett változik. AC-12 kategóriában 6 A különböző feszültségszinteken (24V, 48V, 110V, 220/240V, 380/440V, 480V és 660/690V AC), míg AC-15 kategóriában a terhelhetőség a feszültségtől függően 0,1A és 6A között alakul. Egyenáramú alkalmazásoknál DC-12 kategóriában 0,3A és 6A között, DC-14 kategóriában pedig 0,03A és 1A közötti értékekben működőképes. A minimális terhelhetőség 100 mA 24V DC feszültség mellett. Szerelési módja kihúzható (drawout) kivitel, ami a karbantartási és csereműveletek hatékonyságát növeli. Az early-make (előresiető) működési elv révén ez a segédérintkező a főáramköri kapcsolat előtt zár, így különösen hasznos vezérlési, jelzési és felügyeleti áramkörök kialakításánál.
Az LV429346 kódszámú Schneider Electric segédérintkező alkalmazása ideális olyan ipari környezetben, ahol szükség van a megszakító állapotának pontos jelzésére, vagy ahol biztonsági reteszelő áramköröket kell kialakítani. A standard kivitel megbízható működést garantál, míg az előresiető (early-make) funkció időbeli prioritást biztosít a jelzési vagy vezérlési folyamatoknak. A két váltóérintkező típusú kialakítás rugalmas kapcsolási lehetőségeket kínál komplex vezérlési feladatokhoz is.
Schneider Electric ComPacT NSX (2021) - LV429346 - Jelző segédérintkezők 2 előresiető érintkező műszaki adatok
Fő jellemzők
Termékkategória: ComPact NSX100...250, ComPact NSX100...250 DC, ComPact NSX400...630, ComPact NSX400...630 DC
Termékcsalád: ComPact
Eszköz rövid neve: 2 előresiető érintkező
Termék vagy komponens típus: Segédérintkező
Eszköz alkalmazás: Vezérlés
Kompatibilitás: ComPact ComPact NSX, ComPact ComPact NSX DC, PowerPact PowerPact H, PowerPact PowerPact J, PowerPact PowerPact L
Kiegészítő információk
Segédérintkező típusa: Standard
Segédérintkező működése: Előresiető
Szerelési mód: Kihúzható (Drawout)
Konvencionális szabad levegős hőáram: 6 A
Névleges üzemi áram:
AC-12: 6 A 110 V AC 50/60 Hz
AC-12: 6 A 220/240 V AC 50/60 Hz
AC-12: 6 A 24 V AC 50/60 Hz
AC-12: 6 A 380/440 V AC 50/60 Hz
AC-12: 6 A 48 V AC 50/60 Hz
AC-12: 6 A 480 V AC 50/60 Hz
AC-12: 6 A 660/690 V AC 50/60 Hz
AC-15: 0.1 A 660/690 V AC 50/60 Hz
AC-15: 1.5 A 480 V AC 50/60 Hz
AC-15: 2 A 380/440 V AC 50/60 Hz
AC-15: 4 A 220/240 V AC 50/60 Hz
AC-15: 5 A 110 V AC 50/60 Hz
AC-15: 6 A 24 V AC 50/60 Hz
AC-15: 6 A 48 V AC 50/60 Hz
DC-12: 0.3 A 250 V DC
DC-12: 0.6 A 110 V DC
DC-12: 2.5 A 48 V DC
DC-12: 6 A 24 V DC
DC-14: 0.03 A 250 V DC
DC-14: 0.05 A 110 V DC
DC-14: 0.2 A 48 V DC
DC-14: 1 A 24 V DC
Minimális terhelés: 100 mA 24 V DC
