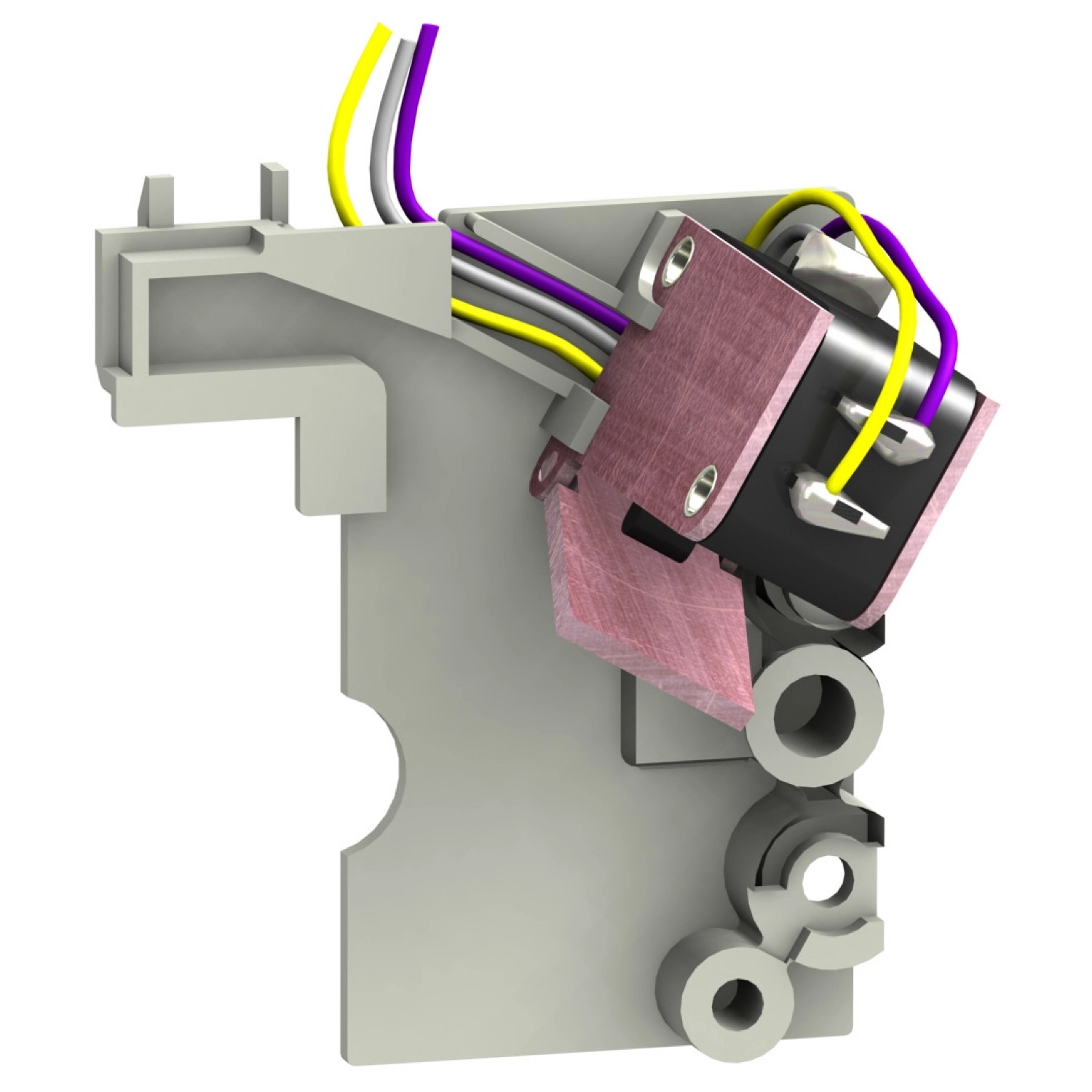

A Schneider Electric LV429345 standard early break contact egy kiemelkedő minőségű segédérintkező, amely kifejezetten a ComPact NSX100-250 áramköri megszakítókhoz és azok DC változataihoz lett kifejlesztve. Ez a speciális jelző segédérintkező 1 előresiető (early-break) átváltó érintkezővel rendelkezik, és rotary handle CAO pozícióban való alkalmazásra tervezték.
A segédérintkező tökéletes megoldást kínál vezérlési feladatokra az ipari és kereskedelmi villamos rendszerekben. Sokoldalúsága révén kompatibilis a teljes ComPact NSX100, NSX160 és NSX250 termékcsaláddal, beleértve ezek DC változatait is, valamint a PowerPact H és J sorozatú megszakítókkal. A standard kialakítású early-break segédérintkező kihúzható (drawout) kivitelben készül, ami jelentősen megkönnyíti a telepítést és karbantartást.
A termék műszaki paraméterei lenyűgözőek: 6A konvencionális szabad levegős hőáram (Ith) mellett számos különböző üzemi áramértékkel (Ie) rendelkezik különféle feszültségszinteken. AC-12 kategóriában 6A terhelhetőséget kínál 24V-tól egészen 660/690V-ig, míg AC-15 kategóriában a terhelhetőség a feszültségtől függően változik 0.1A (660/690V) és 6A (24V/48V) között. DC alkalmazásokban is kiváló teljesítményt nyújt: DC-12 kategóriában 0.3A (250V DC) és 6A (24V DC) között, DC-14 kategóriában pedig 0.03A (250V DC) és 1A (24V DC) között. A minimális terhelhetőség 100mA 24V DC feszültségen, ami rendkívül precíz vezérlési műveleteket tesz lehetővé.
A Schneider Electric LV429345 egy ideális választás, ha megbízható, nagy teljesítményű segédérintkezőre van szükséged a ComPact NSX sorozatú megszakítókhoz. A termék egyedi LV429345 cikkszámmal rendelkezik, amely segít a pontos azonosításban. A speciális early-break működési elv biztosítja, hogy az érintkező előbb szakítja meg az áramkört, mint a főérintkezők, ami különösen fontos biztonsági és vezérlési alkalmazásokban.
Schneider Electric ComPacT NSX (2021) - LV429345 - Jelző segédérintkezők 1 előresiető érintkező műszaki adatok
Általános adatok
Termékcsalád: ComPact NSX100...250, ComPact NSX100...250 DC
Sorozat: ComPact
Eszköz rövid neve: early-break contact (előresiető érintkező)
Termék vagy alkatrész típusa: Segédérintkező
Eszköz alkalmazása: Vezérlés
Kompatibilitás
ComPact ComPact NSX100
ComPact ComPact NSX160
ComPact ComPact NSX250
ComPact Compact NSX100 DC
ComPact Compact NSX160 DC
ComPact Compact NSX250 DC
PowerPact PowerPact H
PowerPact PowerPact J
Kiegészítő információk
Segédérintkező típusa: Standard
Segédérintkezők működése: Early-break (előresiető)
Szerelési mód: Kihúzható (Drawout)
Konvencionális szabad levegős hőáram [Ith]: 6 A
Névleges üzemi áram [Ie]
AC-12: 6 A 110 V AC 50/60 Hz
AC-12: 6 A 220/240 V AC 50/60 Hz
AC-12: 6 A 24 V AC 50/60 Hz
AC-12: 6 A 380/440 V AC 50/60 Hz
AC-12: 6 A 48 V AC 50/60 Hz
AC-12: 6 A 480 V AC 50/60 Hz
AC-12: 6 A 660/690 V AC 50/60 Hz
AC-15: 0.1 A 660/690 V AC 50/60 Hz
AC-15: 1.5 A 480 V AC 50/60 Hz
AC-15: 2 A 380/440 V AC 50/60 Hz
AC-15: 4 A 220/240 V AC 50/60 Hz
AC-15: 5 A 110 V AC 50/60 Hz
AC-15: 6 A 24 V AC 50/60 Hz
AC-15: 6 A 48 V AC 50/60 Hz
DC-12: 0.3 A 250 V DC
DC-12: 0.6 A 110 V DC
DC-12: 2.5 A 48 V DC
DC-12: 6 A 24 V DC
DC-14: 0.03 A 250 V DC
DC-14: 0.05 A 110 V DC
DC-14: 0.2 A 48 V DC
DC-14: 1 A 24 V DC
Minimális terhelés: 100 mA 24 V DC
Cikkszám
LV429345
